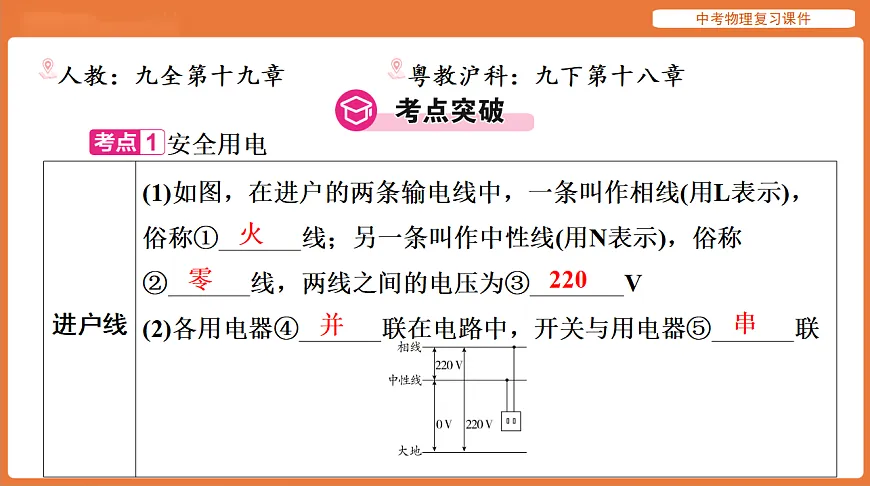

人教：九全第十九章 粤教沪科：九下第十八章

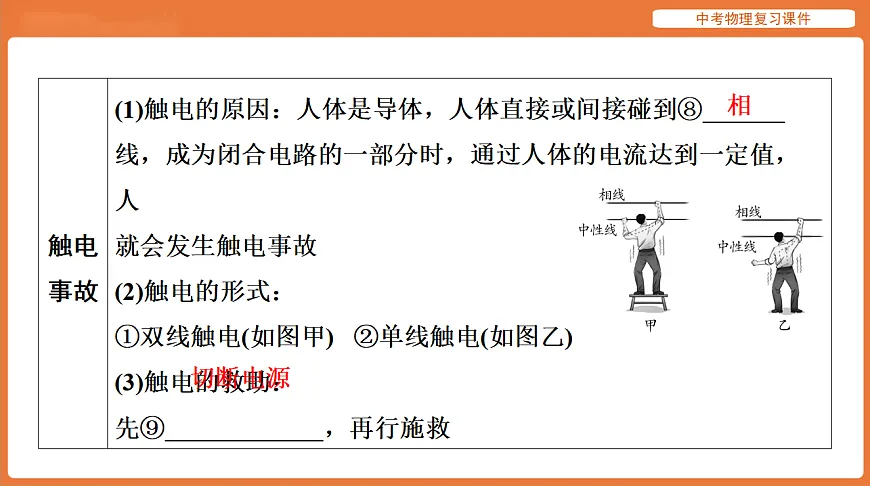

　　 安全用电

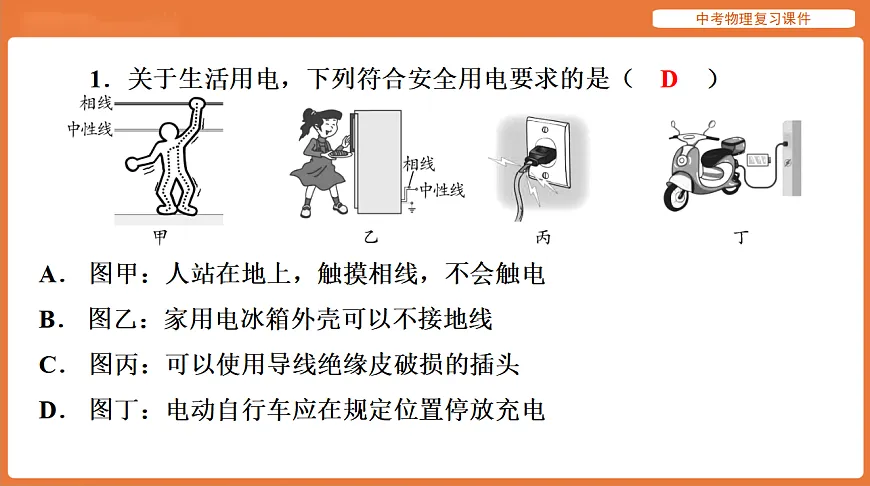

　　1．关于生活用电，下列符合安全用电要求的是（　D　）
　　2．炎热的夏天，小铮同学家新安装了空调．当空调运转时，将电水壶插头插入插座，空气开关立即跳闸，可能是电水壶插头发生了 ⁠ ⁠；若闭合电水壶开关时，空气开关才跳闸，可能是接入电路中用电器的 过大．空气开关跳闸是因为通过电路中的 ⁠过大．

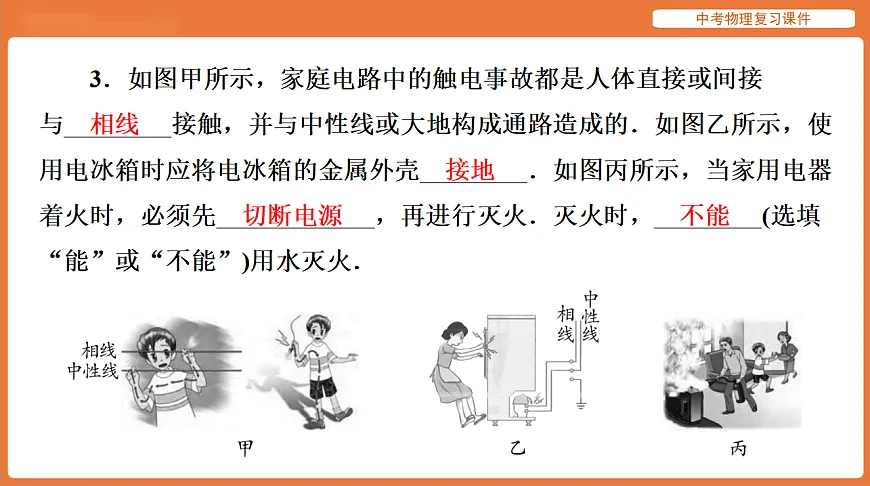

　　3．如图甲所示，家庭电路中的触电事故都是人体直接或间接与 ⁠接触，并与中性线或大地构成通路造成的．如图乙所示，使用电冰箱时应将电冰箱的金属外壳 ⁠．如图丙所示，当家用电器着火时，必须先 ，再进行灭火．灭火时， (选填“能”或“不能”)用水灭火．
　　 家庭电路的基本组成

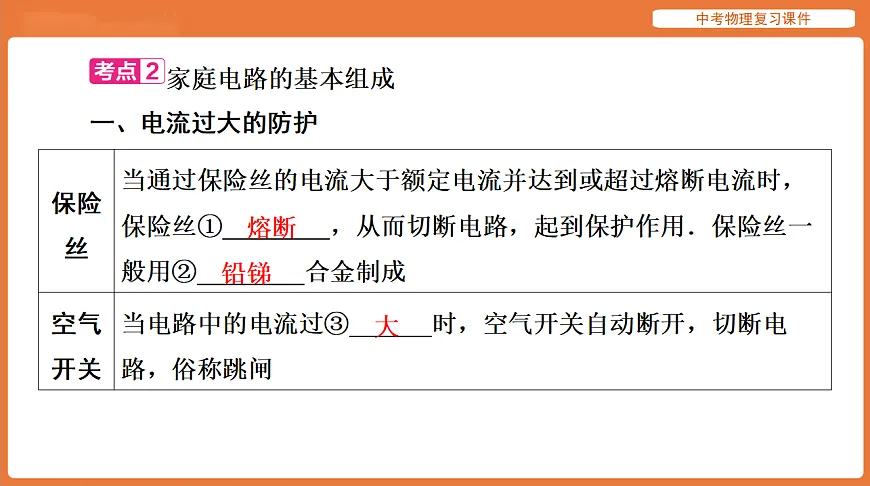

　　一、电流过大的防护
　　三、保护线与漏电保护器
　　四、家庭电路的基本组成
　　4.下图为家庭电路的组成，其中接入①的用电器和②为 ⁠联；②和③为 联，它们之间的位置 (选填“可以”或“不可以”)互换．使用带金属外壳的用电器时应使用插座 ⁠．
　　5．(2025·扬州)如图，测电笔的氖管发光，所测孔连接的是 ⁠ ⁠线．多个用电器同时插入插线板都能独立工作，各用电器是 ⁠联的．断开插线板上的开关，所有插孔都不能供电，表明开关连接在 路上．三孔插座中间的插孔接地，将用电器的 ⁠ ⁠与大地相连，目的是防止触电．
　　6．很多用电器都装有如图甲的保险管．图乙、丙分别是两个保险管的截面图，管内A、B保险丝的材料相同、长度相同、粗细不同，则 保险丝电阻较小．当两个保险管通过相同的电流时， ⁠保险丝的功率大， 保险丝更容易熔断．(均选填“A”或“B”)
　　 家庭电路的基本连线(6年5考，2025、2024、2023、2021、2020年考)
　　7.如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接入家庭电路中．
　　8．请在图中用笔画线代替导线把总开关、调光灯和三孔插座接到家庭电路中．要求：总开关控制所有电路的通断；通过电位器(滑动变阻器)可以调节灯泡亮度，且顺时针转动旋钮时，灯泡变亮．
　　9．现代家庭生活中，很多插线板都带有USB接口，能够直接为手机充电．请将电路图补充完整．要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电．
　　 家庭电路故障分析(知识拓展)
　　家庭电路的故障一般是断路和短路．
　　10.一题多设问如图所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时：
　　(1)若A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，电路中的故障原因是 ⁠．　　(2)若A、B两点处测电笔的氖管发光，C、D两点处测电笔的氖管不发光，电路中的故障原因是 ⁠．
　　(3)若A点处测电笔的氖管发光，B、C、D三点处测电笔的氖管不发光，电路中的故障原因是 ⁠.　　(4)若A、B、C、D四点处测电笔的氖管均发光，电路中的故障原因是 ⁠．　　(5)导致家庭电路电流过大的原因有 ⁠和电路短路．
　　11．如图所示的家庭电路中，闭合开关，灯泡不亮，用测电笔检测插座的两孔，只有插入右孔时氖管才发光．用测电笔检测A点，氖管发光，检测B点时氖管不发光．发生该现象的原因可能是（　B　）
　　12．在如图所示的家庭电路中，闭合开关S1，灯泡正常发光，再闭合开关S2，洗衣机M工作一段时间后突然停止工作，此时灯泡仍正常工作．用测电笔检测插座的两孔，氖管均不发光，则电路故障可能是（　D　）
　　1． 如图所示，通过插座接入电路的多个用电器同时工作时，会使电路中用电器的 过大，引起电路中的 ⁠过大．此时 (选填“空气开关”或“漏电保护器”)会自动切断电路，起到保护作用．
　　2．如图，标有“L”字样的插头接 线，标有“N”字样的插头接 线，标有“E”字样的插头接 ⁠线．当三脚插头插入三孔插座时，用电器的金属外壳就与 ⁠相连通，这样万一用电器的外壳带电，电流就会流入 ⁠，防止造成触电事故．
　　3．如图所示，甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲产生电流过大的原因是用电器的 ⁠；乙产生电流过大的原因是 ⁠．新建楼房的供电线路为避免这两种情况，应安装 (选填“空气开关”或“漏电保护器”)．
　　1． (2025·黑龙江)“珍爱生命，安全用电”．下列做法符合安全用电原则的是（　D　）
　　2．(2025·广东)下列利用开关控制插座的电路中，符合安全用电要求的是（　C　）
　　3．如图为某家庭电路实物布线图，该电路各处连接均正确．下列关于该电路的说法正确的是（　A　）
　　4．(2025·天津)图甲是小明房间的一个插座，用测电笔测试A孔时氖管发光．他想把图乙中插头插入插座中，下列说法正确的是（　B　）
　　5．(2025·达州)如图为小超家部分电路示意图．他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光．经检查空气开关未跳闸，用测电笔检测a、b、c三点氖管均发光．下列电路故障判断正确的是（　C　）
　　6．(2025·凉山)随着新能源电动汽车销量增长，充电桩的安装率不断提高．据了解，充电桩输出电压的范围是300～600 V，峰值功率高达500 kW. 如图所示，充电站内各充电桩是 (选填“串联”或“并联”)的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中的 ⁠；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接 ⁠线．
　　7．如图情景中，不会发生触电事故的是图 ⁠；相线和中性线上电流不相等的是图 ⁠；当发生触电事故时，漏电保护器不会跳闸的是图 ⁠．
　　8．(2024·广东)图甲为某款三孔插座．在符合安全用电的原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中．
　　9．(2023·广东)如图所示，请用笔画线代替导线，将电灯和开关接入家庭电路中．
　　10．(2021·广东)如图为冰箱工作时的部分电路示意图，冰箱内的照明灯由开关S1控制，压缩机M由开关S2控制．请根据题意，将图连接完整，并符合安全用电原则．
