人教：九全第十五章 粤教沪科：九上第十三章
　　 两种电荷(6年4考，2025、2024、2023、2020年考)
　　一、原子结构(如右图所示)

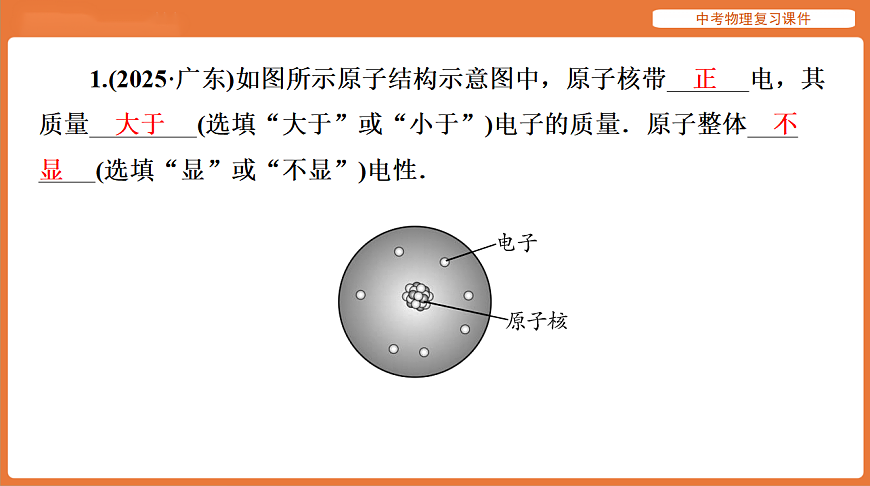

　　1.(2025·广东)如图所示原子结构示意图中，原子核带 ⁠电，其质量 (选填“大于”或“小于”)电子的质量．原子整体 ⁠ (选填“显”或“不显”)电性．
　　2．(2025·广安)甲、乙、丙三个轻质带电小球用绝缘细线悬挂，甲带正电，它们之间的相互作用如图所示，乙带电情况是带 (选填“正电”或“负电”)，乙和丙带 (选填“同种”或“异种”)电荷．
　　思路点拨►两小球靠近时：①相互排斥必带同种电荷；②相互吸引可能带异种电荷，也可能一个带电另一个不带电．
　　3. 用毛皮摩擦过的橡胶棒由于 (选填“得到”或“失去”)电子而带 ⁠电．如图所示，用这个橡胶棒接触验电器的金属球，橡胶棒上的电荷转移到了金属箔片上，两金属箔片由于带有 (选填“同种”或“异种”)电荷相互 (选填“吸引”或“排斥”)而张开，接触的瞬间电流方向是 (选填“从橡胶棒到金属箔片”或“从金属箔片到橡胶棒”)．
　　4．如图所示，某兴趣小组在参观科技馆中的“静电碰碰球”，他们转动手柄使玻璃罩中间的大金属球带上正电，周围不带电的小金属球碰上大金属球后会被弹开，下列分析正确的是（　D　）
　　 物质的导电性
　　特别提醒　　导体和绝缘体之间没有绝对的界限，在一定的条件下可以相互转化．
　　5．如图甲是控制某电铃的开关，其内部结构简图如图乙所示．按住塑料按钮①后，②③元器件接触，电铃响；松开按钮①后，②③元器件分开，电铃不响．下列说法正确的是（　B　）
　　6．(2024·绥化)下列有关导电性能及材料应用的说法中，正确的是（　A　）
　　 电路的组成
　　一、常用元器件及其符号
　　三、电路的三种状态
　　7.如图甲所示，充电宝正在给手机充电，手机相当于 ⁠ (选填“电源”或“用电器”)．如图乙所示为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元器件中的 ．如图丙所示，当开关S1闭合、S2断开时，电路处于 状态；当开关S1和S2都闭合时，电路处于 ⁠状态．(后两空选填“断路”“短路”或“通路”)
　　8．如图所示的电路中，同时闭合开关S1、S2，则（　B　）
　　9．下列电路图和所示实物图对应的是（　D　）
　　10．根据图甲中电路图连接图乙中的实物图．
　　 电路的连接方式、电路设计
　　11.在进行英语听力测试时，各考场的有线扬声器是同时开播、同时停播的，它们的连接方式是 联，原因是它们 (选填“能”或“不能”)独立工作．家庭电路中用电器大多是 ⁠联的．
　　12．一题多设问请根据如图所示的电路，回答下列问题：
　　(1)当开关S2闭合，S1、S3断开时，灯L1、L2是 ⁠联的．
　　(2)当开关S1、S3闭合，S2断开时，灯L1、L2是 ⁠联的．
　　(3)如果闭合开关S1、S2，断开S3，灯L1 路，灯L2 ⁠路，灯 ⁠亮．
　　(4)如果只闭合开关S1，断开S2、S3，灯L1 路，灯L2 ⁠路，灯 ⁠亮．
　　(5)如果同时闭合 ⁠，则电源短路．
　　思路点拨►识别电路是串联还是并联，常用的两种方法：(1)拆除法：去掉任意一个用电器，若另一个用电器不工作，则这两个用电器串联；若另一个用电器仍然工作，则这两个用电器并联．(2)电流法：在电源外部，电流从正极流向负极的过程中，如果没有分支，只有一条路径的是串联电路；如果有分支，即分成两条或两条以上路径的是并联电路．
　　13．如图所示的电路中，当开关S闭合时，灯泡L1、L2组成并联电路的是（　B　）
　　14．(2025·遂宁)某科创小组想设计一个简易电路来模拟火车站安检门的功能．该电路能实现：只要开关S1断开，则整个电路不工作；开关S1闭合，电路工作，指示灯L亮起，检测到金属时S2才闭合，电铃响起．符合要求的电路图是（　B　）
　　 电流及电流表的使用(6年4考)
　　特别提醒　　(1)负电荷定向移动形成电流时，其移动方向与电流方向相反；　　(2)在电源外部，电流从电源正极流向负极；在电源内部，电流从电源负极流向正极．
　　15.电流表在使用时，要与被测用电器 ⁠联，禁止与电源 联；某次测量时，小明选择的是“0～0.6 A”的测量范围，却按“0～3 A”的测量范围读数，读出的示数为1.8 A，则实际电流为 mA．
　　16．小明在测量电流时，连接好电路并闭合开关，发现电流表指针偏转至如图甲所示的位置，原因是电流表 ⁠．他断开开关并纠正错误后，再次闭合开关，发现指针偏转至图乙所示位置，接下来应进行的操作是断开开关， ⁠ ⁠．继续测量，调整后的电流表指针如图丙所示，则电流表读数为 A．
换接“0～0.6 A”的测量范
　　17．下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2的电流的是（　D　）
　　18．如图所示实物电路图，下列分析正确的是（　C　）
　　 串、并联电路中电流的特点(6年6考)
干路中的电流等于各支路中的电流之和
　　19.如图甲所示的电路，闭合开关后，两灯均发光，两个电流表示数均如图乙所示，则通过L1的电流是 A，通过L2的电流是 A，总电流是 A． 若灯L1断路，则电流表A1的示数是 A，电流表A2的示数是 A；若灯L2断路，则电流表A1的示数是 A，电流表A2的示数是 A．
甲 乙
　　20．如图甲所示的电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6 A． 则灯泡L1和L2的连接方式为 ，电流表A1的读数是 A，通过灯L1的电流为 A．
探究并联电路中干路电流与各支路电流的关系
　　 小海做“探究并联电路中电流的规律”实验．
　　(3)请在图乙中移动一根导线，使电流表测量A处的电流．请在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．
　　(6)改正错误后(电流表的“-”接线柱已接入电路)，在用0～3 A测量范围试触时，指针所指位置如图丁所示，则小海的下一步实验操作是 ⁠．
　　(7)小海测出A、B、C三处的电流如下表所示，由此得出初步结论： (只写表达式)．请指出该实验的不足之处： ⁠ ⁠．
次数太少，结论有偶然性
　　拓展创新　　(8)小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图戊的虚线框中画出电路图．
　　1． (2025·辽宁)我国自主研发的IGBT芯片是高铁强劲有力的心脏．制造芯片的硅材料是（　C　）
　　2． (2022·广东)下列微观粒子中，尺度最大的是（　A　）
　　3．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5 A，电流表A1的示数为0.3 A，下列说法正确的是（　C　）
　　4．如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成．当物品搬离展示台时，金属片B在弹力作用下与金属片A、C分开．此时（　D　）
　　5．(2025·广安)某款国产智能手机有三种解锁方式，人脸识别成功时开关S1闭合、指纹识别成功时开关S2闭合、输入密码成功时开关S3闭合，任意一种方式都可以解锁手机屏幕．下列电路设计符合要求的是（　C　）
　　6．(2023·广东)如图是氢的原子模型示意图，原子核是 ⁠，核外电子是 ，其中带负电的是 ．(均选填“A”或“B”)
　　7.(2022·广东)与毛皮摩擦过的橡胶棒因得到电子而带 ⁠电，用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示，这两片金属箔带 ⁠种电荷．
　　8．如图甲所示是林红同学用电流表测量电流的实物连接图．闭合开关，电流表测量的是通过小灯泡 ⁠的电流．如图乙所示，此时电流表选择的测量范围是 A，电流表的示数是 A．
甲 乙
　　9．(2023·广东)如图所示，标有“2.5 V 0.3 A”的灯泡L1和标有“6 V 0.15 A”的灯泡L2连接成 ⁠联电路，电源电压可调节．闭合开关S，使电源电压从0 V逐渐增加，先正常发光的灯泡是 ⁠，此时通过另一灯泡的电流是 A．
　　10．请根据如图所示的实物图，画出对应的电路图．
　　11． (2025·广东)小明家的智能门锁，可通过指纹识别开关S1或密码识别开关S2控制电动机开锁．请在图中完成其简化电路设计．
