第十六章 电压 电阻--复习课件
展开
这是一份第十六章 电压 电阻--复习课件，共34页。PPT课件主要包含了考点梳理，剖析重点实验，探究电阻的影响因素，重难点突破，课堂精炼等内容，欢迎下载使用。

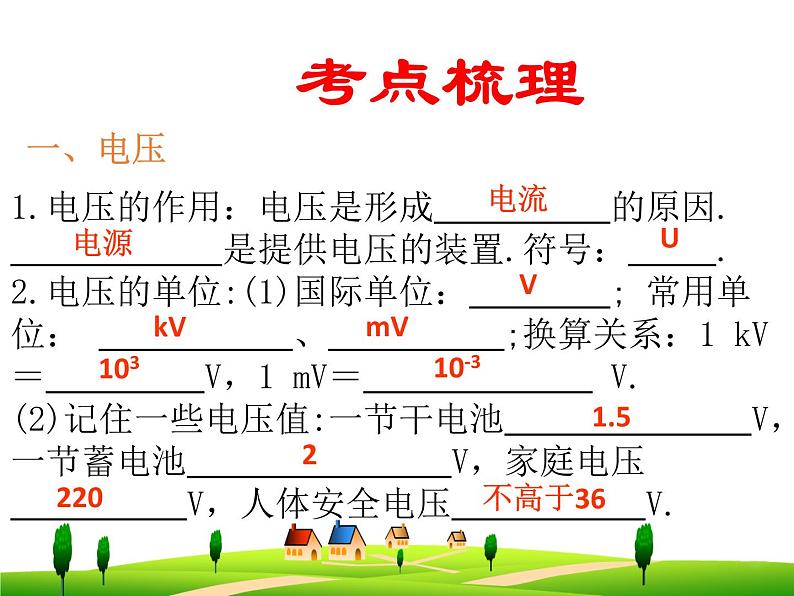

1.电压的作用：电压是形成 的原因. 是提供电压的装置.符号： .2.电压的单位:(1)国际单位： ; 常用单位： 、 ;换算关系：1 kV＝ V，1 mV＝ V.(2)记住一些电压值:一节干电池 V，一节蓄电池 V，家庭电压 V，人体安全电压 V.
3.电压的测量(1)仪器： ，符号： .(2)读数时，看清选用 以及表盘上每大格、每小格的电压值.(3)电压表的连接:①使用前要对指针进行 ，弄清量程和 .②电压表连接时必须与被测电器 .③接线时要根据所测电压的大小选择电压表的 ；若不知所测电压值的大小，可采用“ ”来确定.(4)接线时要弄清正、负接线柱，电流应从电压表的 接线柱流入，从 接线柱流出.

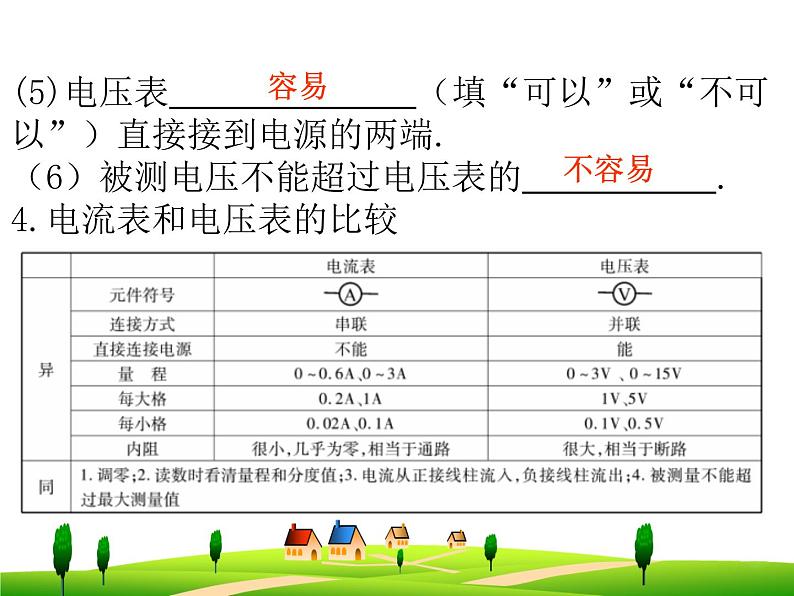

(5)电压表 （填“可以”或“不可以”）直接接到电源的两端.（6）被测电压不能超过电压表的 .4.电流表和电压表的比较

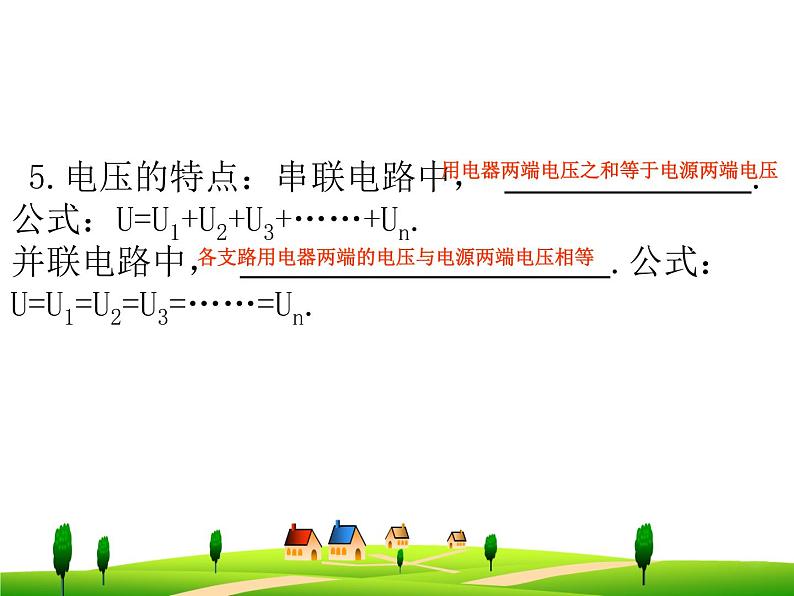

5.电压的特点：串联电路中， .公式：U=U1+U2+U3+……+Un.并联电路中， .公式：U=U1=U2=U3=……=Un.
用电器两端电压之和等于电源两端电压
各支路用电器两端的电压与电源两端电压相等

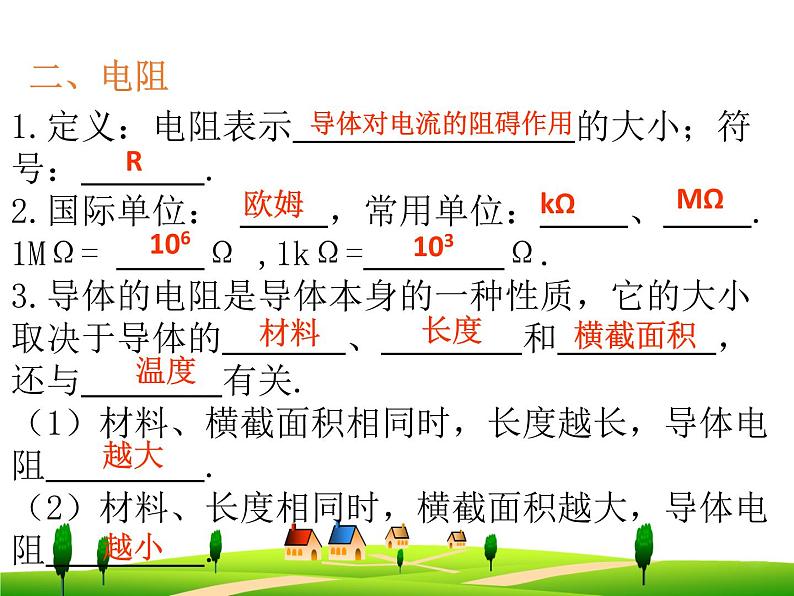

1.定义：电阻表示 的大小；符号： .2.国际单位： ，常用单位： 、 . 1MΩ= Ω ,1kΩ= Ω.3.导体的电阻是导体本身的一种性质，它的大小取决于导体的 、 和 ，还与 有关.（1）材料、横截面积相同时，长度越长，导体电阻 .（2）材料、长度相同时，横截面积越大，导体电阻 .
导体对电流的阻碍作用

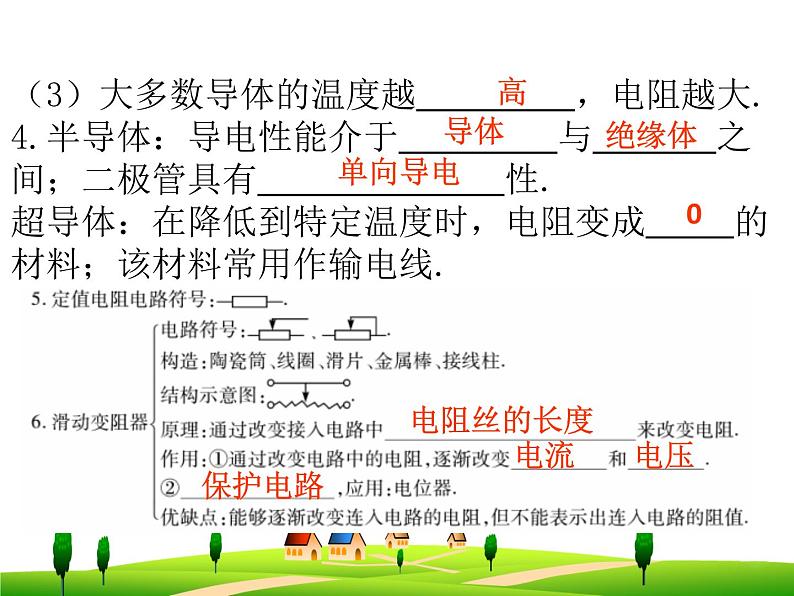

（3）大多数导体的温度越 ，电阻越大.4.半导体：导电性能介于 与 之间；二极管具有 性.超导体：在降低到特定温度时，电阻变成 的材料；该材料常用作输电线.
7.滑动变阻器的使用方法：选、串、接、调.（1）根据铭牌选择合适的滑动变阻器；（2） 联在电路中；（3）接法：“一上一下”；（4）接入电路前应将电阻调到 .8.铭牌：某滑动变阻器标有“50 Ω 1.5 A”字样，50 Ω表示滑动变阻器的 .1.5 A表示滑动变阻器 .
允许通过的最大电流为1.5 A
例1.(2019，黄石)为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图甲所示．连接电路．分别接通a、b、c，电流表的三次示数如图乙所示，根据示数可以得出以下结论：
①比较a、b两次电表示数，可以得出电阻大小跟导体 有关．②比较b、c两次电表示数，可以得出电阻大小跟导体 有关．③由实验可以得出：三个电阻丝阻值从大到小关系是 ．
例2.为探究影响导体电阻大小的因素，小明根据图1所示连接好实物，并找到了不同规格的导线，如下表所示.
（1）实验中，为验证猜想，可通过观察 来判断接入电路中导体电阻的大小，这种研究方法叫做 (填“等效替代法”或“转换法”). (2)要探究电阻大小与导体长度的关系，应选择 和 两根导线进行实验.(3)要探究电阻大小与导体材料的关系，应选择 和 两根导线进行实验.(4)小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为 ，这种研究方法叫做 法.（5）探究温度对导体电阻的影响，需要增加什么实验器材？如何进行实验操作和实验分析？
增加酒精灯；一边用酒精灯加热导体，一边观察电流表的示数变化.
例1 通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大
一、电阻是导体本身的一种性质
电阻是导体本身的一种性质，不管导体是否接入电路、两端有无电压或其中有无电流通过，导体都有电阻，只是在有电流通过时表现出其阻碍作用.
下列有关电阻的说法正确的是（ ）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
例2 如图2所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表
二、电流表和电压表的连接
电压表在电路中相当于一个阻值非常大的电阻，电流表在电路中相当于一根导线，所以当电压表串联在电路中时，电路相当于断路，其他电器无法工作；当电流表并联时，与它并联的电器被短路，无法工作.此类题，先把所有的空格都看作断路，以电流通过用电器为目标，通过用电器的电流的必经之路上的空格则填电流表，不在此路的则为电压表.
如图3所示的电路中，当开关S闭合后，若电阻R1、R2并联，则甲表是 表，乙表是 表.
例.(2019，自贡)图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为( )A．8 V 2 V B．10 V 2 VC．2 V 8 V D．2 V 10 V
电压表可视为断开的线路，先将电压表去掉，分析电路的连接；再看电压表接在哪一个元件的两端.不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点.
如图5所示的电路中，闭合开关，能用电压表测出灯L2两端电压的电路图是 ，能测出两盏灯两端总电压的电路图是 .
1.两个灯泡串联后接在电路中，下列说法正确的是（ ）A.通过两个灯泡的电流可能不相等 B.通过两个灯泡的电流一定相等C.两个灯泡两端的电压一定不相等 D.两个灯泡两端的电压相等
2. 小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V．
3.把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流.忽略温度的影响，下列判断中错误的是( )A.当它们的材料、粗细都相同时，甲线长、乙线短B.当它们的材料、长度都相同时，甲线粗、乙线细C.当它们的长度、粗细都相同时，两线的材料一定不同D.甲、乙两电阻线的材料、长短、粗细不可能完全相同
4.有一种自动测定油箱内油面高度的装置如图7所示，油量表是由电流表改装而成的，R是滑动变阻器，它的金属滑片是杠杆的一端.从油量表指针所指的刻度，就可以知道油箱内油面的高度或存油量，则( ) A.当油面上升时，电路中的电阻增大，电流表示数减小B.当油面上升时，电路中的电阻减小，电流表示数增大C.当油面下降时，电路中的电阻增大，电流表示数增大D.当油面下降时，电路中的电阻减小，电流表示数减小
5.学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5 V）各一个，三根完全相同的合金丝，导线若干.
【实验过程】电路如图8所示.将合金丝以不同方式分别接入电路A、B之间，闭合S后，记录的数据如下表.
回答下列问题：（1）图9是一根合金丝接入电路时电流表的读数，请将其填入表格中.（2）导体电阻的大小跟材料、长度、横截面积的关系.A.电阻的大小与长度的关系是： ；B.电阻的大小与横截面积的关系是： .（3）进行多次测量的目的是 .（4）此实验也可以得出电流与电阻的关系是： .
（2）A.横截面积相同的同种导体，其电阻大小跟导体长度成正比B.长度相同的同种导体，其电阻大小跟导体横截面积成反比（3）使结论具有普通性（4）电压一定时，通过导体电流与电阻成反比
6.如图10所示，电源电压为12 V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮.
1.电压的作用：电压是形成 的原因. 是提供电压的装置.符号： .2.电压的单位:(1)国际单位： ; 常用单位： 、 ;换算关系：1 kV＝ V，1 mV＝ V.(2)记住一些电压值:一节干电池 V，一节蓄电池 V，家庭电压 V，人体安全电压 V.
3.电压的测量(1)仪器： ，符号： .(2)读数时，看清选用 以及表盘上每大格、每小格的电压值.(3)电压表的连接:①使用前要对指针进行 ，弄清量程和 .②电压表连接时必须与被测电器 .③接线时要根据所测电压的大小选择电压表的 ；若不知所测电压值的大小，可采用“ ”来确定.(4)接线时要弄清正、负接线柱，电流应从电压表的 接线柱流入，从 接线柱流出.
(5)电压表 （填“可以”或“不可以”）直接接到电源的两端.（6）被测电压不能超过电压表的 .4.电流表和电压表的比较
5.电压的特点：串联电路中， .公式：U=U1+U2+U3+……+Un.并联电路中， .公式：U=U1=U2=U3=……=Un.
用电器两端电压之和等于电源两端电压
各支路用电器两端的电压与电源两端电压相等
1.定义：电阻表示 的大小；符号： .2.国际单位： ，常用单位： 、 . 1MΩ= Ω ,1kΩ= Ω.3.导体的电阻是导体本身的一种性质，它的大小取决于导体的 、 和 ，还与 有关.（1）材料、横截面积相同时，长度越长，导体电阻 .（2）材料、长度相同时，横截面积越大，导体电阻 .
导体对电流的阻碍作用
（3）大多数导体的温度越 ，电阻越大.4.半导体：导电性能介于 与 之间；二极管具有 性.超导体：在降低到特定温度时，电阻变成 的材料；该材料常用作输电线.
7.滑动变阻器的使用方法：选、串、接、调.（1）根据铭牌选择合适的滑动变阻器；（2） 联在电路中；（3）接法：“一上一下”；（4）接入电路前应将电阻调到 .8.铭牌：某滑动变阻器标有“50 Ω 1.5 A”字样，50 Ω表示滑动变阻器的 .1.5 A表示滑动变阻器 .
允许通过的最大电流为1.5 A
例1.(2019，黄石)为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图甲所示．连接电路．分别接通a、b、c，电流表的三次示数如图乙所示，根据示数可以得出以下结论：
①比较a、b两次电表示数，可以得出电阻大小跟导体 有关．②比较b、c两次电表示数，可以得出电阻大小跟导体 有关．③由实验可以得出：三个电阻丝阻值从大到小关系是 ．
例2.为探究影响导体电阻大小的因素，小明根据图1所示连接好实物，并找到了不同规格的导线，如下表所示.
（1）实验中，为验证猜想，可通过观察 来判断接入电路中导体电阻的大小，这种研究方法叫做 (填“等效替代法”或“转换法”). (2)要探究电阻大小与导体长度的关系，应选择 和 两根导线进行实验.(3)要探究电阻大小与导体材料的关系，应选择 和 两根导线进行实验.(4)小明用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为 ，这种研究方法叫做 法.（5）探究温度对导体电阻的影响，需要增加什么实验器材？如何进行实验操作和实验分析？
增加酒精灯；一边用酒精灯加热导体，一边观察电流表的示数变化.
例1 通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大
一、电阻是导体本身的一种性质
电阻是导体本身的一种性质，不管导体是否接入电路、两端有无电压或其中有无电流通过，导体都有电阻，只是在有电流通过时表现出其阻碍作用.
下列有关电阻的说法正确的是（ ）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关
例2 如图2所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表
二、电流表和电压表的连接
电压表在电路中相当于一个阻值非常大的电阻，电流表在电路中相当于一根导线，所以当电压表串联在电路中时，电路相当于断路，其他电器无法工作；当电流表并联时，与它并联的电器被短路，无法工作.此类题，先把所有的空格都看作断路，以电流通过用电器为目标，通过用电器的电流的必经之路上的空格则填电流表，不在此路的则为电压表.
如图3所示的电路中，当开关S闭合后，若电阻R1、R2并联，则甲表是 表，乙表是 表.
例.(2019，自贡)图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为( )A．8 V 2 V B．10 V 2 VC．2 V 8 V D．2 V 10 V
电压表可视为断开的线路，先将电压表去掉，分析电路的连接；再看电压表接在哪一个元件的两端.不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点.
如图5所示的电路中，闭合开关，能用电压表测出灯L2两端电压的电路图是 ，能测出两盏灯两端总电压的电路图是 .
1.两个灯泡串联后接在电路中，下列说法正确的是（ ）A.通过两个灯泡的电流可能不相等 B.通过两个灯泡的电流一定相等C.两个灯泡两端的电压一定不相等 D.两个灯泡两端的电压相等
2. 小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针完全一样，如图乙所示，则L1两端的电压为 V，L2两端的电压为 V．
3.把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流.忽略温度的影响，下列判断中错误的是( )A.当它们的材料、粗细都相同时，甲线长、乙线短B.当它们的材料、长度都相同时，甲线粗、乙线细C.当它们的长度、粗细都相同时，两线的材料一定不同D.甲、乙两电阻线的材料、长短、粗细不可能完全相同
4.有一种自动测定油箱内油面高度的装置如图7所示，油量表是由电流表改装而成的，R是滑动变阻器，它的金属滑片是杠杆的一端.从油量表指针所指的刻度，就可以知道油箱内油面的高度或存油量，则( ) A.当油面上升时，电路中的电阻增大，电流表示数减小B.当油面上升时，电路中的电阻减小，电流表示数增大C.当油面下降时，电路中的电阻增大，电流表示数增大D.当油面下降时，电路中的电阻减小，电流表示数减小
5.学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源（电压恒为1.5 V）各一个，三根完全相同的合金丝，导线若干.
【实验过程】电路如图8所示.将合金丝以不同方式分别接入电路A、B之间，闭合S后，记录的数据如下表.
回答下列问题：（1）图9是一根合金丝接入电路时电流表的读数，请将其填入表格中.（2）导体电阻的大小跟材料、长度、横截面积的关系.A.电阻的大小与长度的关系是： ；B.电阻的大小与横截面积的关系是： .（3）进行多次测量的目的是 .（4）此实验也可以得出电流与电阻的关系是： .
（2）A.横截面积相同的同种导体，其电阻大小跟导体长度成正比B.长度相同的同种导体，其电阻大小跟导体横截面积成反比（3）使结论具有普通性（4）电压一定时，通过导体电流与电阻成反比
6.如图10所示，电源电压为12 V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮.
