一阶 基础巩固
知识点1：家庭电路组成与电压
我国家庭电路的电压是（ ）
A. 36V B. 220V C. 110V D. 380V
家庭电路中，电能表应安装在（ ）
A. 用电器之间 B. 总开关之后 C. 进户线之后 D. 保险装置之后
家庭电路中，火线和零线之间的电压为______V，各用电器之间的连接方式是______（选填“串联”或“并联”）。
知识点2：测电笔与连接规则
使用测电笔时，手必须接触（ ）
A. 笔尖金属体 B. 笔尾金属体 C. 笔身塑料部分 D. 氖管
家庭电路中，控制电灯的开关应接在（ ）
A. 火线与电灯之间 B. 零线与电灯之间
C. 火线与零线之间 D. 任意位置均可
二阶 能力提升

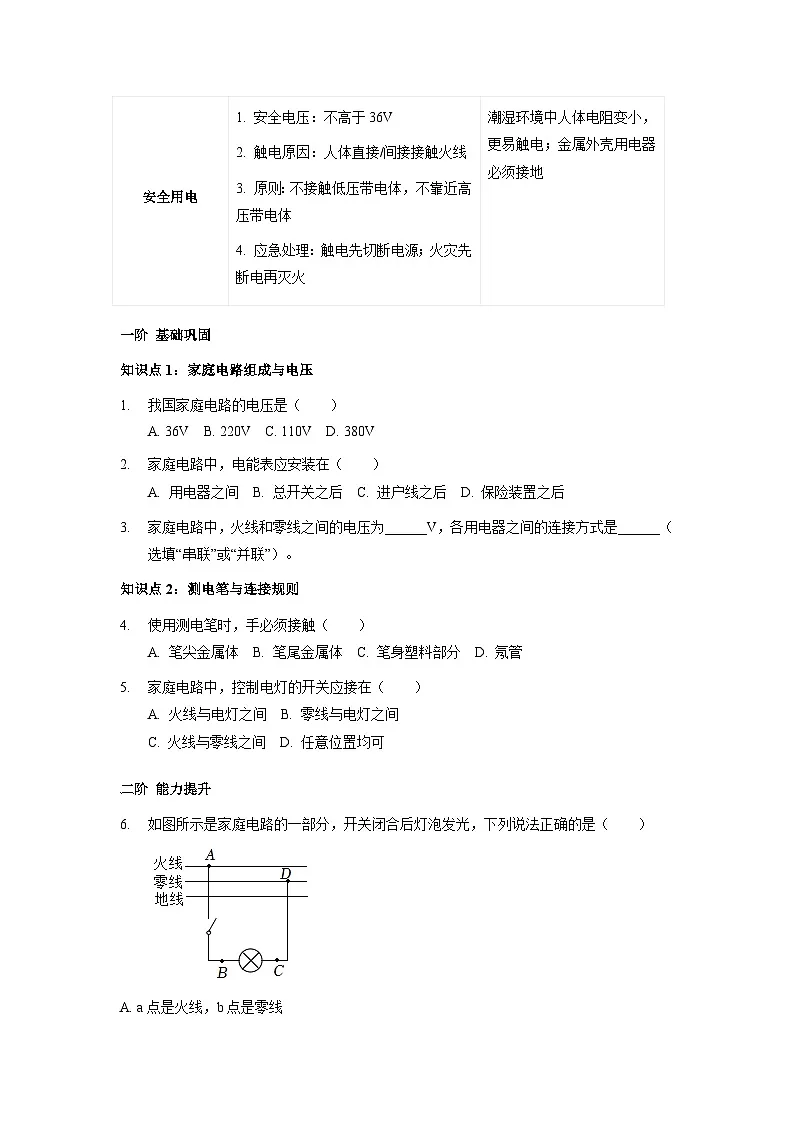

如图所示是家庭电路的一部分，开关闭合后灯泡发光，下列说法正确的是（ ）
a点是火线，b点是零线
c点是火线，d点是零线
C. 断开开关后，接触灯泡顶端金属点会触电
D. 断开开关后，接触灯泡螺旋套不会触电
三孔插座的“上地”接线柱应连接（ ）
A. 火线 B. 零线 C. 地线 D. 任意导线
某家庭电路中，闭合开关后灯泡不亮，用测电笔检测灯泡两端接线柱，氖管均发光，则故障可能是（ ）
A. 灯泡短路 B. 灯泡断路 C. 零线断路 D. 火线断路
将标有“220V 40W”的台灯和“220V 60W”的电风扇并联在家庭电路中，下列说法正确的是（ ）
A. 台灯更亮
电风扇两端电压更高
C. 两者电流相等
D. 断开台灯开关，电风扇仍工作
三阶 综合拓展
如图所示是插线板的简化电路，要求：开关闭合时指示灯亮、插孔供电；开关断开时指示灯不亮、插孔不供电，且指示灯损坏后插孔仍能供电。请在图中画出开关、指示灯、插孔的连接方式（火线、零线已标出）。
家庭电路中空气开关跳闸，可能的原因是（ ）
①用电器总功率过大 ②短路 ③断路 ④火线接地
A. ①② B. ①③ C. ②④ D. ③④
为什么有金属外壳的用电器必须使用三孔插座？
某同学发现家中台灯不亮，用测电笔检测：①检测插座左孔，氖管不发光；②检测右孔，氖管发光；③检测台灯插头两端，氖管均发光。请判断故障位置并说明理由。
参考答案
一阶 基础巩固
B
C
220；并联
B
A
二阶 能力提升
D
C
C
D
三阶 综合拓展
开关串联在火线中，指示灯与插孔并联
A
金属外壳用电器漏电时，电流可通过地线导入大地，防止人体触电
故障是插座左孔与零线之间断路；理由：右孔发光说明火线正常，左孔不发光且插头两端发光，说明台灯通过火线、测电笔、人体与大地形成回路，零线断路

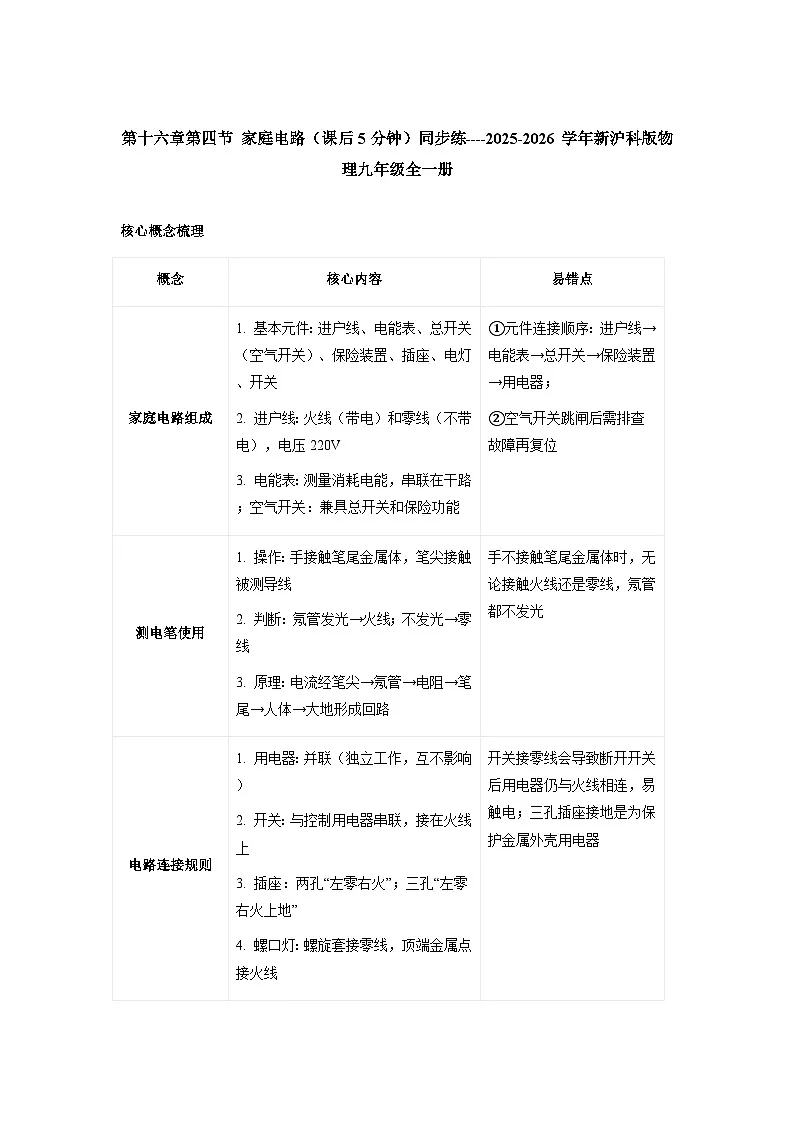

概念
核心内容
易错点
家庭电路组成
基本元件：进户线、电能表、总开关（空气开关）、保险装置、插座、电灯、开关
进户线：火线（带电）和零线（不带电），电压220V
3. 电能表：测量消耗电能，串联在干路；空气开关：兼具总开关和保险功能
①元件连接顺序：进户线→电能表→总开关→保险装置→用电器；
②空气开关跳闸后需排查故障再复位
测电笔使用
操作：手接触笔尾金属体，笔尖接触被测导线
判断：氖管发光→火线；不发光→零线
3. 原理：电流经笔尖→氖管→电阻→笔尾→人体→大地形成回路
手不接触笔尾金属体时，无论接触火线还是零线，氖管都不发光
电路连接规则
用电器：并联（独立工作，互不影响）
开关：与控制用电器串联，接在火线上
插座：两孔“左零右火”；三孔“左零右火上地”
4. 螺口灯：螺旋套接零线，顶端金属点接火线
开关接零线会导致断开开关后用电器仍与火线相连，易触电；三孔插座接地是为保护金属外壳用电器
安全用电
安全电压：不高于36V
触电原因：人体直接/间接接触火线
原则：不接触低压带电体，不靠近高压带电体
4. 应急处理：触电先切断电源；火灾先断电再灭火
潮湿环境中人体电阻变小，更易触电；金属外壳用电器必须接地
