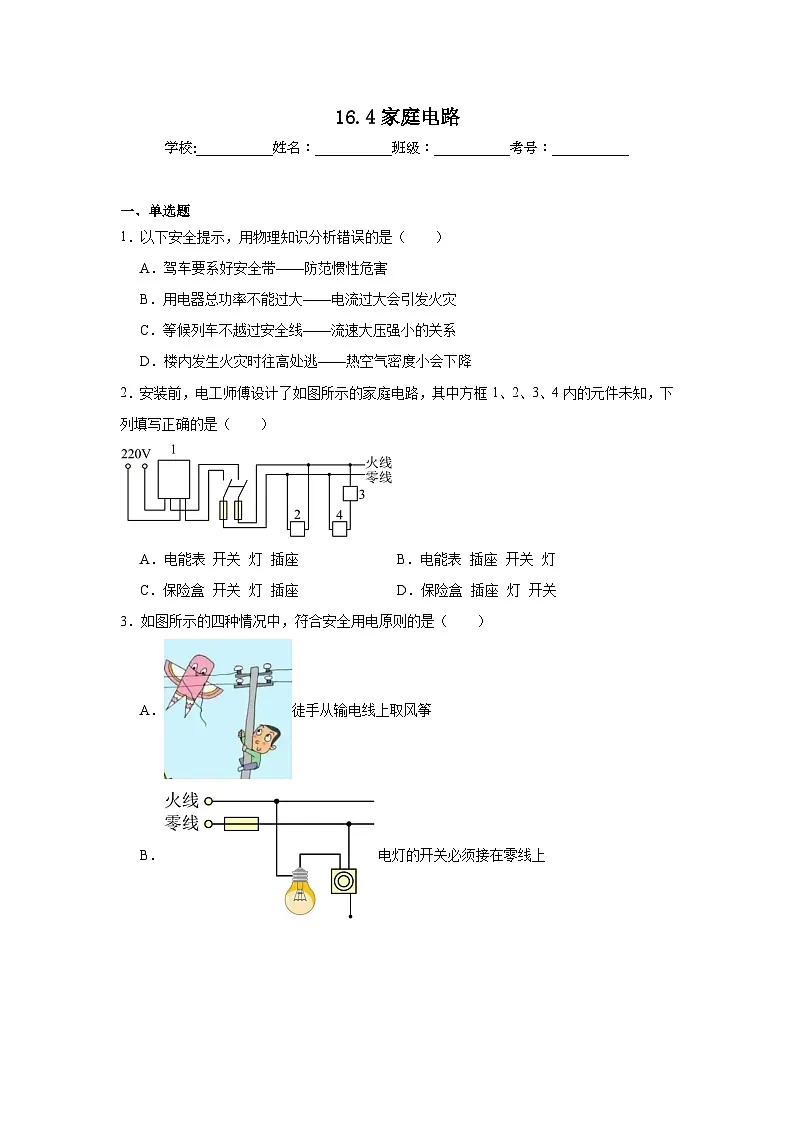

一、单选题
1．以下安全提示，用物理知识分析错误的是（ ）
A．驾车要系好安全带——防范惯性危害
B．用电器总功率不能过大——电流过大会引发火灾
C．等候列车不越过安全线——流速大压强小的关系
D．楼内发生火灾时往高处逃——热空气密度小会下降
2．安装前，电工师傅设计了如图所示的家庭电路，其中方框1、2、3、4内的元件未知，下列填写正确的是（ ）
A．电能表 开关 灯 插座B．电能表 插座 开关 灯
C．保险盒 开关 灯 插座D．保险盒 插座 灯 开关
3．如图所示的四种情况中，符合安全用电原则的是（ ）
A．徒手从输电线上取风筝
B．电灯的开关必须接在零线上

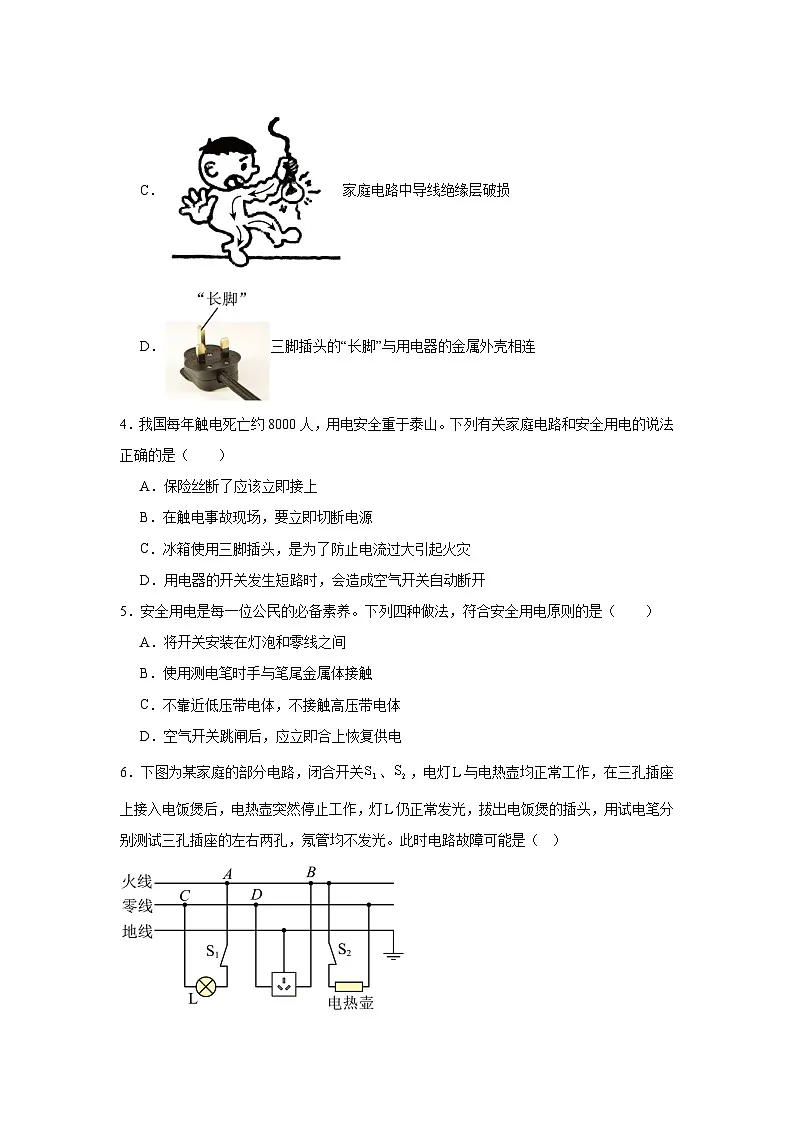

C．家庭电路中导线绝缘层破损
D．三脚插头的“长脚”与用电器的金属外壳相连
4．我国每年触电死亡约8000人，用电安全重于泰山。下列有关家庭电路和安全用电的说法正确的是（ ）
A．保险丝断了应该立即接上
B．在触电事故现场，要立即切断电源
C．冰箱使用三脚插头，是为了防止电流过大引起火灾
D．用电器的开关发生短路时，会造成空气开关自动断开
5．安全用电是每一位公民的必备素养。下列四种做法，符合安全用电原则的是（ ）
A．将开关安装在灯泡和零线之间
B．使用测电笔时手与笔尾金属体接触
C．不靠近低压带电体，不接触高压带电体
D．空气开关跳闸后，应立即合上恢复供电
6．下图为某家庭的部分电路，闭合开关、，电灯与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯仍正常发光，拔出电饭煲的插头，用试电笔分别测试三孔插座的左右两孔，氖管均不发光。此时电路故障可能是（ ）
A．A、B间断路B．C、D间短路C．电热壶断路D．插座短路

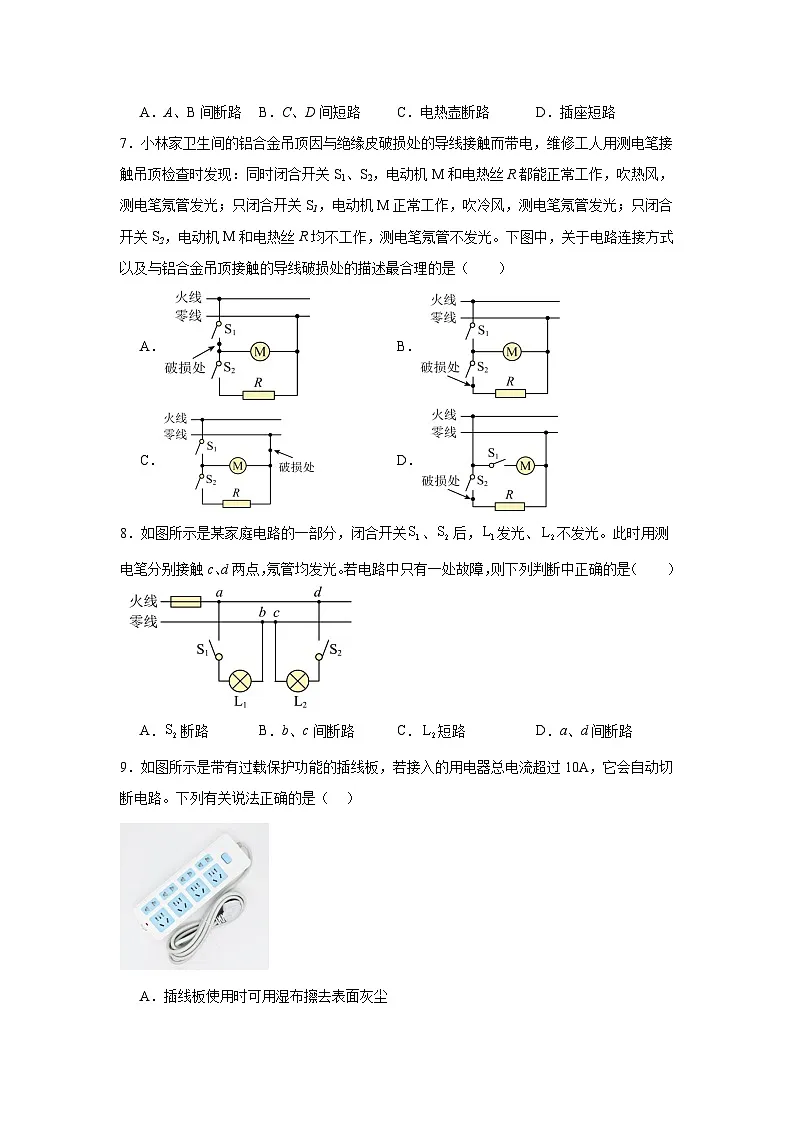

7．小林家卫生间的铝合金吊顶因与绝缘皮破损处的导线接触而带电，维修工人用测电笔接触吊顶检查时发现：同时闭合开关S1、S2，电动机M和电热丝R都能正常工作，吹热风，测电笔氖管发光；只闭合开关S1，电动机M正常工作，吹冷风，测电笔氖管发光；只闭合开关S2，电动机M和电热丝R均不工作，测电笔氖管不发光。下图中，关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是（ ）
A．B．
C．D．
8．如图所示是某家庭电路的一部分，闭合开关、后，发光、不发光。此时用测电笔分别接触c、d两点，氖管均发光。若电路中只有一处故障，则下列判断中正确的是（ ）

A．断路B．b、c间断路C．短路D．a、d间断路
9．如图所示是带有过载保护功能的插线板，若接入的用电器总电流超过10A，它会自动切断电路。下列有关说法正确的是（ ）
A．插线板使用时可用湿布擦去表面灰尘
B．插线板中多组插孔之间的连接方式是串联
C．插线板中可同时接入多个大功率用电器
D．插线板切断电路的可能原因是接入的用电器发生短路
10．下图是家庭电路中的一部分，家庭电路中电压不变，下列判断正确的是（ ）
A．顺时针旋转调速开关，调速开关接入电路的电阻变小
B．若吊扇与地线相连的导线断路，其他部分连接正常，吊扇仍可长期使用
C．电路完好，断开电灯开关，正确使用测电笔测试A点时，氖管仍然发光
D．先闭合电灯开关，电灯发光，再旋转调速开关，吊扇工作后，电灯亮度会变暗
二、填空题
11．如图所示是生活中常用的插线板，为保证用电安全，插线板的塑料外壳应选用 （选填“导体”“绝缘体”或“半导体”）材料。小明使用试电笔检测插座的各孔，手指应接触试电笔 （选填“笔尖”或“笔尾”）金属体，如果氖管发光，说明接触的是 线。
12．经验证明，只有不高于 V的电压才是安全的。电压越高越危险，欧姆定律告诉我们，导体中的电流大小跟 成正比，人体也是一个 ，电压越高，通过的电流越大，大到一定程度就有危险了，身体潮湿时人体电阻会变小，人体的安全电压 （选填“变高”“变低”或“不变”）。
13．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如图所示，用电器接在电压为的电源上，消耗电功率是，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出），则一个潮湿的人（电阻为），赤脚站在地上，不小心手接触了火线，此时保险丝 熔断（选填“会”或“不会”）。
14．某电工师傅检查刚安装的插座是否符合安全用电要求。闭合开关，指示灯亮，用测电笔分别接触插座各孔，只有接触B、E两孔时氖管发光，说明这两个孔均接 （选填“火线”或“零线”）。用USB供电模块给一款标明电压为4V，容量为4000mA·h的手机电池充电，充满后电池储存的电能约为 J。
15．如图甲和乙，用测电笔辨别火线、零线时，正确的使用方式是图 （选填“甲”或“乙”）；如图丙为正确连接在家庭电路中的三孔插座，电工师傅正确测试火线时，试电笔放入 （选填“A”“B”或“C”）孔会使氖管发光。
三、实验题
16．龙龙在上电学实验课时，老师将如图甲所示的电路图画在黑板上，他按照老师的电路图，连接了实物电路。
(1)如图甲中，连接该串联电路的实验过程中，下列几点要求中没有必要的是___________；
A．按照电路图连接电路的过程中，开关应该是断开的；
B．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极；
C．每处接线都必须接牢；
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关。
(2)如图乙中，龙龙未经老师允许，把一根导线的两端，接在灯泡L2的两边接线柱上，闭合开关，此时将看到 灯亮 （选填“L2”、“L1”或“L1和L2”），因为电路发生了 故障；
(3)小琳按照图丙电路图连接实物图如图丁所示。闭合开关S1和S2后，将灯泡L2取下来，则L1 （填“亮”或者“不亮”）。若用导线将L2两端连接起来，L1 （填“不亮”或“亮”）；
(4)要在丁图中，将开关S1改成只控制L2，只需要改接一根导线即可，请在丁图中把需要改接的导线打×，并用笔画代替导线画出改接后的导线；
(5)做完实验后，小华同学对身边的一些电路进行观察分析后作出的判断，其中正确的是 ___________。
A．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是串联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们一定是串联的
C．教室里的一个开关能同时控制六盏电灯，这六盏电灯一定是串联的
D．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
四、综合题
17．蒸汽电熨斗是利用灼热水蒸气不断接触衣物，软化衣物的纤维组织，通过熨烫动作，使衣物平整顺滑。如图甲所示为一款有高温、低温两挡的蒸汽电熨斗电路原理图，R1、R2为电热丝，低温挡额定功率为800W。
(1)将蒸汽电熨斗的三脚插头插入三孔插座中，这样做可以让蒸汽电熨斗的外壳与插座中的 线相连，防止发生触电事故；家庭电路中保险丝熔断后， （选填“能”或“不能”）用细的铜丝代替；
(2)某次，只让蒸汽电熨斗接入家庭电路中并在高温挡正常工作，5min内，如图乙所示的电能表转盘转动了，则蒸汽电熨斗高温挡额定功率是多少？
(3)电热丝R1、R2的阻值是多少？
《16.4家庭电路》参考答案
1．D
【详解】A．紧急刹车时，人由于惯性会继续向前运动而造成危害，驾车系好安全带就能很好地防范惯性带来的危害，故A正确，不符合题意；
B．当用电器总功率过大时，会造成电路中电流过大，根据焦耳定律可知，因电流过大会使导线过热而引发火灾，所以用电器总功率不能过大，故B正确，不符合题意；
C．列车驶过时会带动周围空气，流速大压强小，此时人若越过安全线离得太近，就会被大气压推向行驶的列车，造成伤害，所以等候列车时不能越过安全线，故C正确，不符合题意；
D．热空气密度小会上升；楼内发生火灾时，空气因温度升高、密度减小而上升，同时携带有毒烟气，所以楼内发生火灾时应尽量向低处逃，故D错误，符合题意。
故选D。
2．B
【详解】在家庭电路中，首先接入的是电能表，安装在进户线之后；直接接在火线和零线之间的是插座，用于连接可移动的用电器；开关用于控制电路的通断，应安装在火线上，灯泡是用电器，应与开关串联，故ACD错误，B正确。
故选B。
3．D
【详解】A．徒手接触输电线有触电危险，不符合安全用电原则，故A不符合题意；
B．电灯开关应连接在火线上，接在零线上不能切断火线，故B不符合题意；
C．家庭电路绝缘层破损易引发触电事故，不符合安全用电原则，故C不符合题意；
D．三脚插头的金属“长脚”是地线，与用电器金属外壳连接可防止漏电伤人，故D符合题意。
故选D。
4．B
【详解】A．保险丝断了，应先检查电路故障，排除故障后再更换保险丝，而不是立即接上，否则可能会再次熔断甚至引发火灾，故A错误；
B．在触电事故现场，立即切断电源是正确的急救措施，可以避免触电者继续受到伤害，故B正确；
C．冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止冰箱漏电时发生触电事故，而不是防止电流过大引起火灾，故C错误；
D．用电器的开关发生短路时，只是开关失去控制用电器的作用，不会造成电路中电流过大，不会引起空气开关自动断开，故D错误。
故选B。
5．B
【详解】A．控制电灯的开关应安装在火线与灯之间，这样在更换灯泡时能切断火线，避免触电，故A不符合题意；
B．使用测电笔时，人手必须接触笔尾金属体，但不能接触笔尖金属体，故B符合题意；
C．安全用电的基本原则是不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．空气开关跳闸是因为电路中存在短路、过载等问题，跳闸后应先检查电路故障并排除，再合上空气开关恢复供电，若立即合上，故障未解决，可能会引发更大的安全隐患，故D不符合题意。
故选B。
6．A
【详解】家庭电路是并联的，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，这表明电路出现了断路现象；灯L仍正常发光，说明、左边的火线、零线均正常；而把试电笔分别插入三孔插座的左右两孔，氛管均不发光，说明火线出现了断路现象，因此是、间发生了断路，故A符合题意，BCD不符合题意。
故选A。
7．A
【详解】根据题意，只闭合开关S1，电动机M正常工作，吹冷风，则电热丝R不工作；同时闭合开关S1、S2，电动机M和电热丝R都能正常工作，吹热风；只闭合开关S2，电动机M和电热丝R均不工作，说明电动机M和电热丝R并联，S1在干路上，同时控制电动机和电热丝，S2在电热丝支路，只控制电热丝R；只闭合开关S1或同时闭合开关S1、S2时，氖管发光；只闭合开关S2时，氖管不发光；说明破损处在用电器与火线之间且在总开关S1之后，可能在干路或电动机支路上，不可能在电热丝支路上；故A符合题意，BCD不符合题意。
故选A。
8．B
【详解】闭合开关S1、S2，L1发光，L2不发光，并且用试电笔分别接触c、d两点，氖管都发光，说明L1灯的线路正常，而c点与零线相连，因此故障为b、c间发生断路，故ACD错误，B正确。
故选B。
9．D
【详解】A．根据安全用电可知，用湿布去擦使用中的插线板表面灰尘，容易造成触电事故，故A错误；
B．插线板中每组插孔插入用电器可以独立工作，多组插孔之间的连接方式是并联，故B错误；
C．插线板中同时接入多个大功率用电器，总功率过大会导致总电流过大，它会自动切断电路，插线板中不可同时接入多个大功率用电器，故C错误；
D．接入的用电器发生短路会导致电流过大，当总电流超过10A，插线板会切断电路，故D正确。
故选D。
10．C
【详解】A．根据电阻大小影响因素，材料、横截面积、温度一定，电阻越长，电阻越大。如图，调速开关实质是变阻器，顺时针旋转时，滑片移动使接入电路的电阻丝长度变长，所以接入电路的电阻变大，故A错误；
B．吊扇金属外壳应接地，若与地线相连的导线断路，一旦吊扇漏电，金属外壳会带电，易引发触电事故，不能长期安全使用，故B错误；
C．电路完好时，A点与火线连通。断开电灯开关，A点仍与火线相连，用测电笔测试A点，电流能经测电笔、人体流入大地形成回路，所以氖管会发光，故C正确；
D．家庭电路中，电灯和吊扇是并联的，并联电路各支路独立工作、互不影响。旋转调速开关改变吊扇支路电阻，不会影响电灯支路的电压和电流，电灯亮度不变，故D错误。
故选C。
11． 绝缘体 笔尾 火
【详解】[1]绝缘体不容易导电，为了用电安全，插线板的塑料外壳应选用绝缘体材料。
[2]用试电笔时，手必须接触笔尾的金属体，这样才能构成通路，接触火线时氖管才会发光。
[3]用试电笔接触导线，氖管发光，说明接触的是火线，氖管不发光，说明接触的是零线。
12． 36 导体两端的电压 导体 变低
【详解】[1]人体安全电压≤36V，即不高于36V的电压才是安全的。
[2]由欧姆定律可知，电阻一定时，导体中的电流大小跟导体两端的电压成正比。
[3]容易导电的物体叫做导体，人体也是一个导体。
[4]对人体造成危险的电流是一定的，由欧姆定律可知，电流一定时，电阻越小，电压越低，故身体潮湿时人体安全电压变低。
13．不会
【详解】根据欧姆定律可得通过人体的电流
用电器和人并联接入电路，因并联电路中干路电流等于各支路电流之和，总电流是
此时时干路的电流小于保险丝的额定电流为10A，所以保险丝不会熔断。
14． 火线 5.76×104
【详解】[1]测电笔分别接触B、E两孔时氖管发光，说明B、E两孔带电，与火线相连。
[2]手机电池的容量为 4000mA·h =4A·h， 它充满后大约储存的电能为W=UIt=4V×4A×3600s=5.76×104J
15． 甲 C
【详解】[1]使用试电笔时，笔尖接触被测导线，手接触尾部金属体，图甲是正确。
[2]三孔插座的正确连接方式“左零右火上接地”，因此C孔连接火线，试电笔笔尖放入C孔时，试电笔氖管会发光。
16．(1)B
(2) 短路
(3) 亮 不亮
(4)
(5)D
【详解】（1）A．按照电路图连接电路的过程中，开关应该断开，这是为了防止连接电路时出现短路等故障，损坏电路元件，故A不符合题意；
B．连接电路时，不一定要从电池的正极开始依次连接，也可以从负极开始，只要电路连接正确即可，故B符合题意；
C．每处接线都必须接牢，否则会出现接触不良，导致电路故障，故C不符合题意；
D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关，这是为了确保电路连接正确，故D不符合题意。
故选B。
（2）[1][2]把一根导线的两端接在灯泡的两边接线柱上，被短路。此时电路为的简单电路，闭合开关，电流会通过，所以将看到灯亮，因为电路发生L2短路故障。
（3）[1]闭合开关和后，、并联。将灯泡取下来，所在支路不受影响，所以亮。
[2]若用导线将两端连接起来，会造成电源短路，电流不经过，所以不亮。
（4）要使开关只控制，应将原来连接E、D接线柱的导线打“×”，然后从E接线柱接入导线连接的C接线柱即可。如图所示：
（5）A．一般家庭中照明灯和其它用电器，使用时互不影响，它们是并联的，不是串联，故A错误；
B．马路两旁的路灯，晚上同时亮早晨同时灭，但其中一盏灯损坏，其它灯仍能工作，它们是并联的，不是串联，故B错误；
C．教室里的一个开关能同时控制六盏电灯，这六盏电灯可能是并联的，开关在干路上，故C错误；
D．厨房中的抽油烟机里的照明灯和电动机，既能同时工作又能单独工作，说明它们互不影响，是并联的，故D正确。
故选D。
17．(1) 地 不能
(2)1800W
(3)60.5Ω；48.4Ω
【详解】（1）[1]蒸汽电熨斗等一些家用电器都使用三脚插头插入三孔插座中，这样做是为了使蒸汽电熨斗的金属外壳与插座中的地线相连，防止因漏电而发生触电事故。
[2]家庭电路中的保险丝熔断，应换用合适的保险丝，不能用更粗的保险丝或者铜丝代替，因为铜丝的熔点高，起不到保险作用。
（2）如图乙所示的电能表的转盘转动，消耗的电能
蒸汽电熨斗高温挡额定功率是
（3）开关闭合、断开时，电路为的简单电路，总电阻较大，根据可知总功率较小，蒸汽电熨斗处于低温挡，电热丝R1的阻值
两开关均闭合时，两电阻并联，总电阻较小，根据可知总功率较大，蒸汽电熨斗处于高温挡，则的功率
根据可知的阻值
题号
1
2
3
4
5
6
7
8
9
10
答案
D
B
D
B
B
A
A
B
D
C
