沪粤版（2024）九年级下册（2024）第十八章 家庭电路与安全用电18.1 家庭电路随堂练习题

这是一份沪粤版（2024）九年级下册（2024）第十八章 家庭电路与安全用电18.1 家庭电路随堂练习题，共8页。

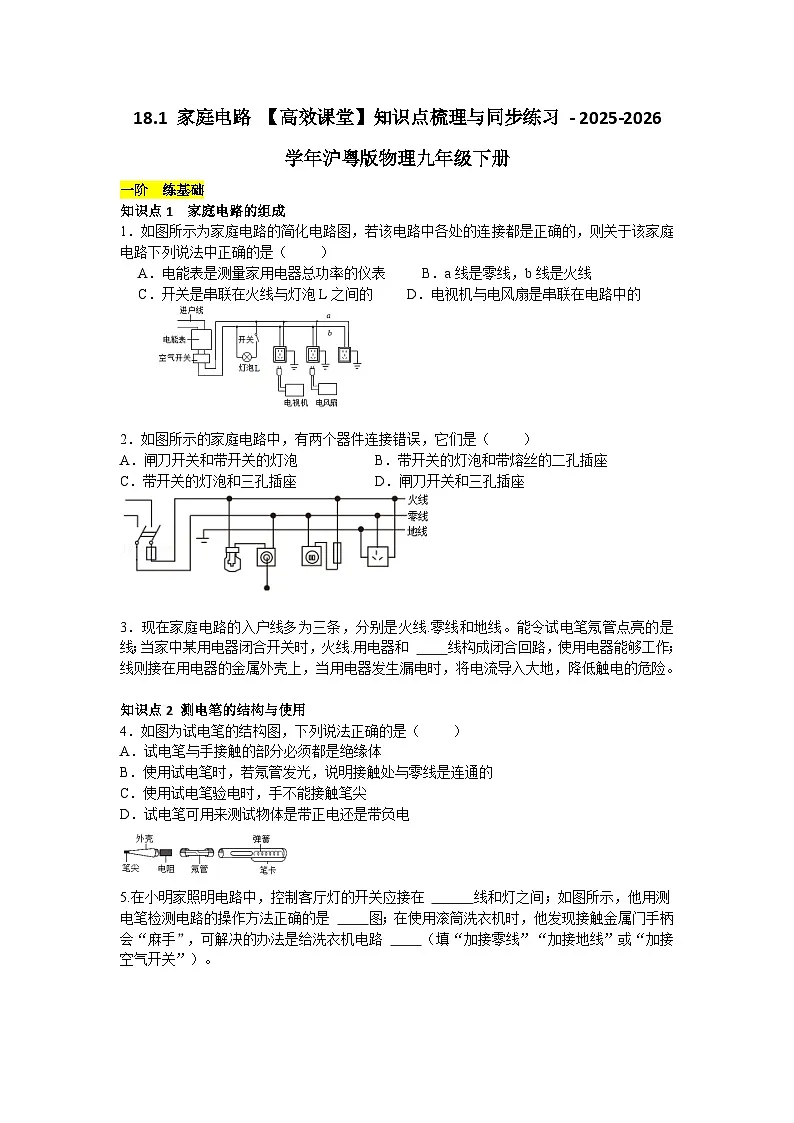

1．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家用电器总功率的仪表 B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的 D．电视机与电风扇是串联在电路中的

如图所示的家庭电路中，有两个器件连接错误，它们是（ ）
A．闸刀开关和带开关的灯泡 B．带开关的灯泡和带熔丝的二孔插座
C．带开关的灯泡和三孔插座 D．闸刀开关和三孔插座

3．现在家庭电路的入户线多为三条，分别是火线.零线和地线。能令试电笔氖管点亮的是 线；当家中某用电器闭合开关时，火线.用电器和 线构成闭合回路，使用电器能够工作； 线则接在用电器的金属外壳上，当用电器发生漏电时，将电流导入大地，降低触电的危险。
知识点2 测电笔的结构与使用
4．如图为试电笔的结构图，下列说法正确的是（ ）
A．试电笔与手接触的部分必须都是绝缘体
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时，手不能接触笔尖
D．试电笔可用来测试物体是带正电还是带负电
5.在小明家照明电路中，控制客厅灯的开关应接在 线和灯之间；如图所示，他用测电笔检测电路的操作方法正确的是 图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 （填“加接零线”“加接地线”或“加接空气开关”）。
知识点3 家庭电路的连接

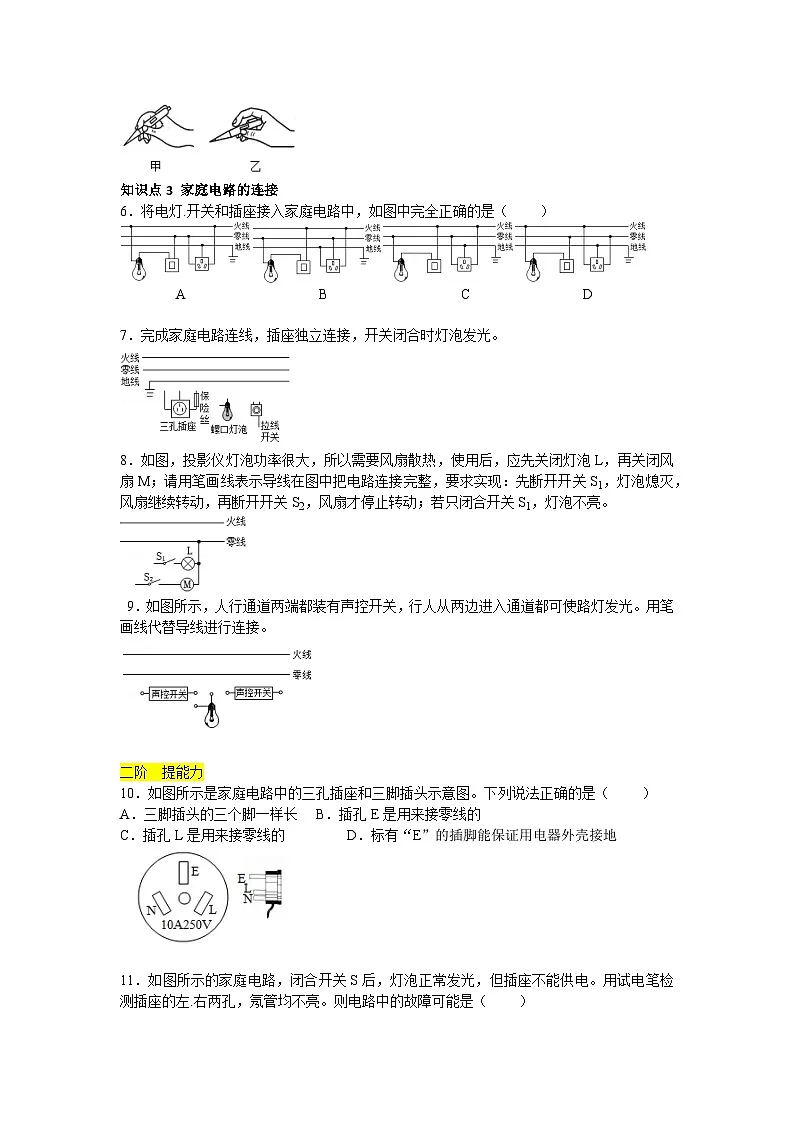

6．将电灯.开关和插座接入家庭电路中，如图中完全正确的是（ ）
A B C D
7．完成家庭电路连线，插座独立连接，开关闭合时灯泡发光。
8．如图，投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。

9．如图所示，人行通道两端都装有声控开关，行人从两边进入通道都可使路灯发光。用笔画线代替导线进行连接。


二阶 提能力
10．如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ ）
A．三脚插头的三个脚一样长B．插孔E是用来接零线的
C．插孔L是用来接零线的 D．标有“E”的插脚能保证用电器外壳接地

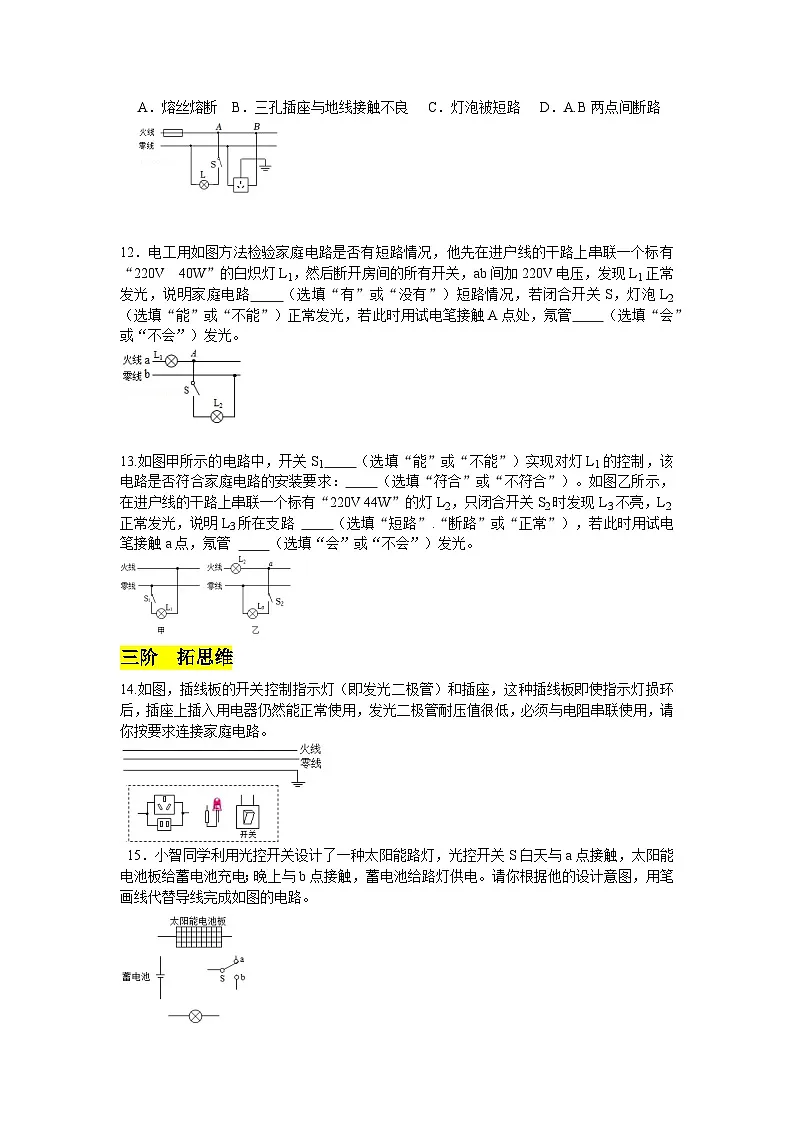

11．如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左.右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A.B两点间断路

12．电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“220V 40W”的白炽灯L1，然后断开房间的所有开关，ab间加220V电压，发现L1正常发光，说明家庭电路 （选填“有”或“没有”）短路情况，若闭合开关S，灯泡L2 （选填“能”或“不能”）正常发光，若此时用试电笔接触A点处，氖管 （选填“会”或“不会”）发光。
13.如图甲所示的电路中，开关S1 （选填“能”或“不能”）实现对灯L1的控制，该电路是否符合家庭电路的安装要求： （选填“符合”或“不符合”）。如图乙所示，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L3不亮，L2正常发光，说明L3所在支路 （选填“短路”.“断路”或“正常”），若此时用试电笔接触a点，氖管 （选填“会”或“不会”）发光。
三阶 拓思维
14.如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插线板即使指示灯损环后，插座上插入用电器仍然能正常使用，发光二极管耐压值很低，必须与电阻串联使用，请你按要求连接家庭电路。

15．小智同学利用光控开关设计了一种太阳能路灯，光控开关S白天与a点接触，太阳能电池板给蓄电池充电；晚上与b点接触，蓄电池给路灯供电。请你根据他的设计意图，用笔画线代替导线完成如图的电路。

16.防电墙技术是为了适应我国的用电环境开发的一种利用在电热水器上的新技术。这项技术相当于在人体和电线之间装了一个很大的“水电阻”，一旦发生漏电现象，“水电阻”与人体 （选填“串联”或“并联”）在一起，这个“水电阻”会起到 （选填“分压”或“分流”）的作用。
18.1 家庭电路 【高效课堂】知识点梳理与同步练习 - 2025-2026 学年沪粤版物理九年级下册
一阶 练基础
知识点1 家庭电路的组成
1．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ C ）
A．电能表是测量家用电器总功率的仪表 B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的 D．电视机与电风扇是串联在电路中的

如图所示的家庭电路中，有两个器件连接错误，它们是（ C ）
A．闸刀开关和带开关的灯泡 B．带开关的灯泡和带熔丝的二孔插座
C．带开关的灯泡和三孔插座 D．闸刀开关和三孔插座

3．现在家庭电路的入户线多为三条，分别是火线.零线和地线。能令试电笔氖管点亮的是 火 线；当家中某用电器闭合开关时，火线.用电器和 零 线构成闭合回路，使用电器能够工作； 地 线则接在用电器的金属外壳上，当用电器发生漏电时，将电流导入大地，降低触电的危险。
知识点2 测电笔的结构与使用
4．如图为试电笔的结构图，下列说法正确的是（ C ）
A．试电笔与手接触的部分必须都是绝缘体
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时，手不能接触笔尖
D．试电笔可用来测试物体是带正电还是带负电
5.在小明家照明电路中，控制客厅灯的开关应接在 火 线和灯之间；如图所示，他用测电笔检测电路的操作方法正确的是 乙 图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 加接地线 （填“加接零线”“加接地线”或“加接空气开关”）。
知识点3 家庭电路的连接
6．将电灯.开关和插座接入家庭电路中，如图中完全正确的是（ C ）
A B C D
7．完成家庭电路连线，插座独立连接，开关闭合时灯泡发光。
答案：如图所示。
8．如图，投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。

答案：如图所示。
9．如图所示，人行通道两端都装有声控开关，行人从两边进入通道都可使路灯发光。用笔画线代替导线进行连接。

答案：如图所示。
二阶 提能力
10．如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ D ）
A．三脚插头的三个脚一样长B．插孔E是用来接零线的
C．插孔L是用来接零线的 D．标有“E”的插脚能保证用电器外壳接地


11．如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左.右两孔，氖管均不亮。则电路中的故障可能是（ D ）
A．熔丝熔断B．三孔插座与地线接触不良C．灯泡被短路D．A.B两点间断路

12．电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“220V 40W”的白炽灯L1，然后断开房间的所有开关，ab间加220V电压，发现L1正常发光，说明家庭电路 有 （选填“有”或“没有”）短路情况，若闭合开关S，灯泡L2 不能 （选填“能”或“不能”）正常发光，若此时用试电笔接触A点处，氖管 不会 （选填“会”或“不会”）发光。
13.如图甲所示的电路中，开关S1 能 （选填“能”或“不能”）实现对灯L1的控制，该电路是否符合家庭电路的安装要求： 不符合 （选填“符合”或“不符合”）。如图乙所示，在进户线的干路上串联一个标有“220V 44W”的灯L2，只闭合开关S2时发现L3不亮，L2正常发光，说明L3所在支路 短路 （选填“短路”.“断路”或“正常”），若此时用试电笔接触a点，氖管 不会 （选填“会”或“不会”）发光。
三阶 拓思维
14.如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插线板即使指示灯损环后，插座上插入用电器仍然能正常使用，发光二极管耐压值很低，必须与电阻串联使用，请你按要求连接家庭电路。

答案：如图所示。
15．小智同学利用光控开关设计了一种太阳能路灯，光控开关S白天与a点接触，太阳能电池板给蓄电池充电；晚上与b点接触，蓄电池给路灯供电。请你根据他的设计意图，用笔画线代替导线完成如图的电路。

答案：如图所示。
16.防电墙技术是为了适应我国的用电环境开发的一种利用在电热水器上的新技术。这项技术相当于在人体和电线之间装了一个很大的“水电阻”，一旦发生漏电现象，“水电阻”与人体 串联 （选填“串联”或“并联”）在一起，这个“水电阻”会起到 分压 （选填“分压”或“分流”）的作用。
