沪科版（2024）九年级全册（2024）第四节 家庭电路同步练习题

这是一份沪科版（2024）九年级全册（2024）第四节 家庭电路同步练习题，共10页。试卷主要包含了单选题，多选题，填空题，综合题等内容，欢迎下载使用。

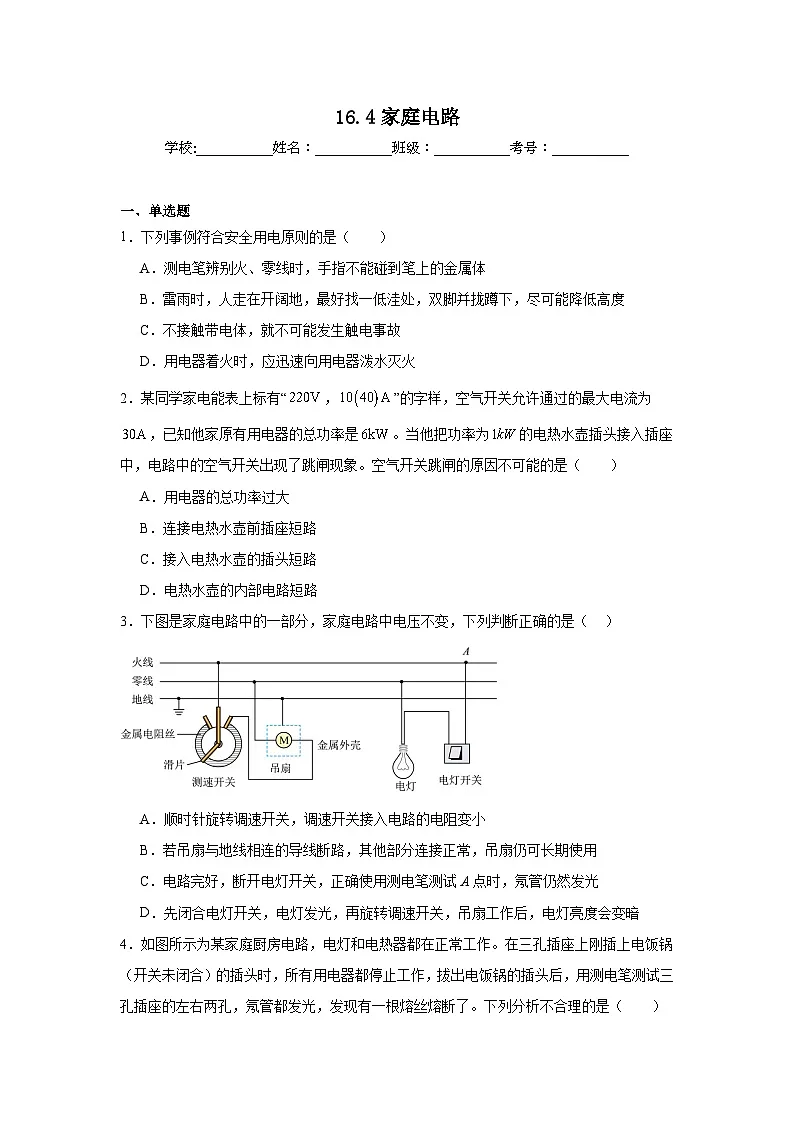

一、单选题
1．下列事例符合安全用电原则的是（ ）
A．测电笔辨别火、零线时，手指不能碰到笔上的金属体
B．雷雨时，人走在开阔地，最好找一低洼处，双脚并拢蹲下，尽可能降低高度
C．不接触带电体，就不可能发生触电事故
D．用电器着火时，应迅速向用电器泼水灭火
2．某同学家电能表上标有“，”的字样，空气开关允许通过的最大电流为，已知他家原有用电器的总功率是。当他把功率为的电热水壶插头接入插座中，电路中的空气开关出现了跳闸现象。空气开关跳闸的原因不可能的是（ ）
A．用电器的总功率过大
B．连接电热水壶前插座短路
C．接入电热水壶的插头短路
D．电热水壶的内部电路短路
3．下图是家庭电路中的一部分，家庭电路中电压不变，下列判断正确的是（ ）
A．顺时针旋转调速开关，调速开关接入电路的电阻变小
B．若吊扇与地线相连的导线断路，其他部分连接正常，吊扇仍可长期使用
C．电路完好，断开电灯开关，正确使用测电笔测试A点时，氖管仍然发光
D．先闭合电灯开关，电灯发光，再旋转调速开关，吊扇工作后，电灯亮度会变暗

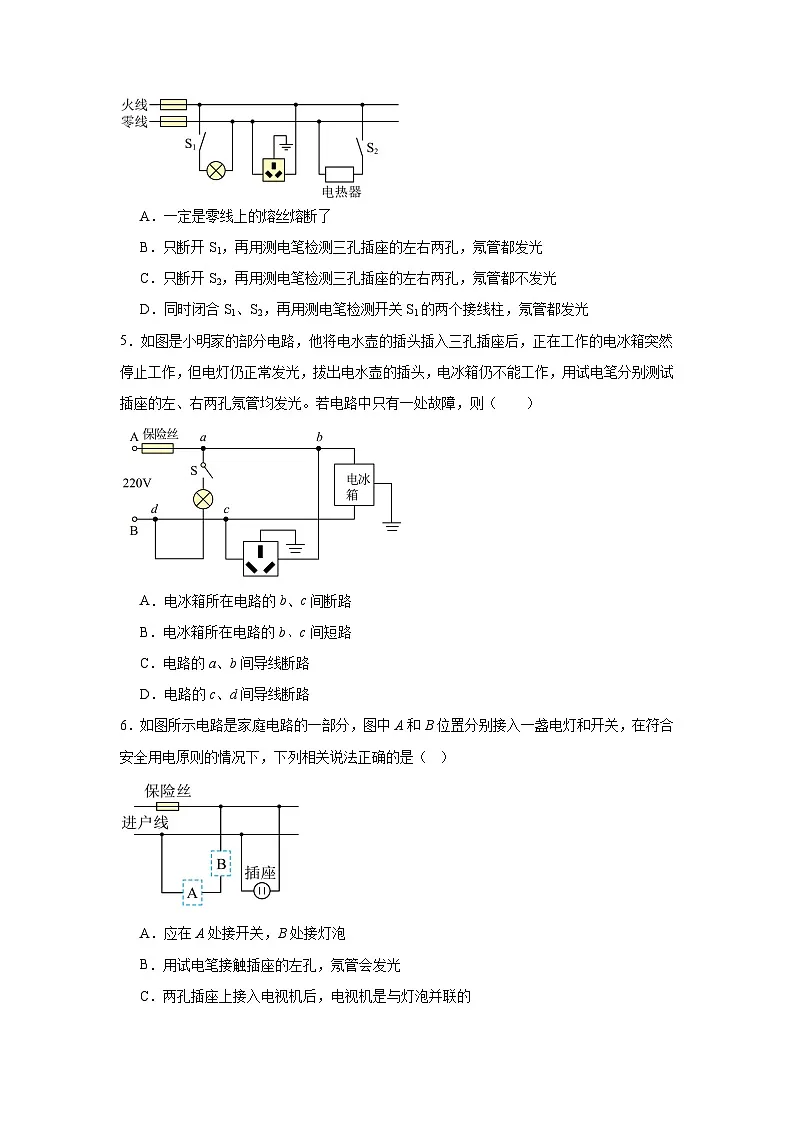

4．如图所示为某家庭厨房电路，电灯和电热器都在正常工作。在三孔插座上刚插上电饭锅（开关未闭合）的插头时，所有用电器都停止工作，拔出电饭锅的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A．一定是零线上的熔丝熔断了
B．只断开S1，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．同时闭合S1、S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
5．如图是小明家的部分电路，他将电水壶的插头插入三孔插座后，正在工作的电冰箱突然停止工作，但电灯仍正常发光，拔出电水壶的插头，电冰箱仍不能工作，用试电笔分别测试插座的左、右两孔氖管均发光。若电路中只有一处故障，则（ ）
A．电冰箱所在电路的b、c间断路
B．电冰箱所在电路的b、c间短路
C．电路的a、b间导线断路
D．电路的c、d间导线断路
6．如图所示电路是家庭电路的一部分，图中A和B位置分别接入一盏电灯和开关，在符合安全用电原则的情况下，下列相关说法正确的是（ ）

A．应在A处接开关，B处接灯泡
B．用试电笔接触插座的左孔，氖管会发光
C．两孔插座上接入电视机后，电视机是与灯泡并联的
D．若控制灯泡的开关短路，则保险丝会熔断

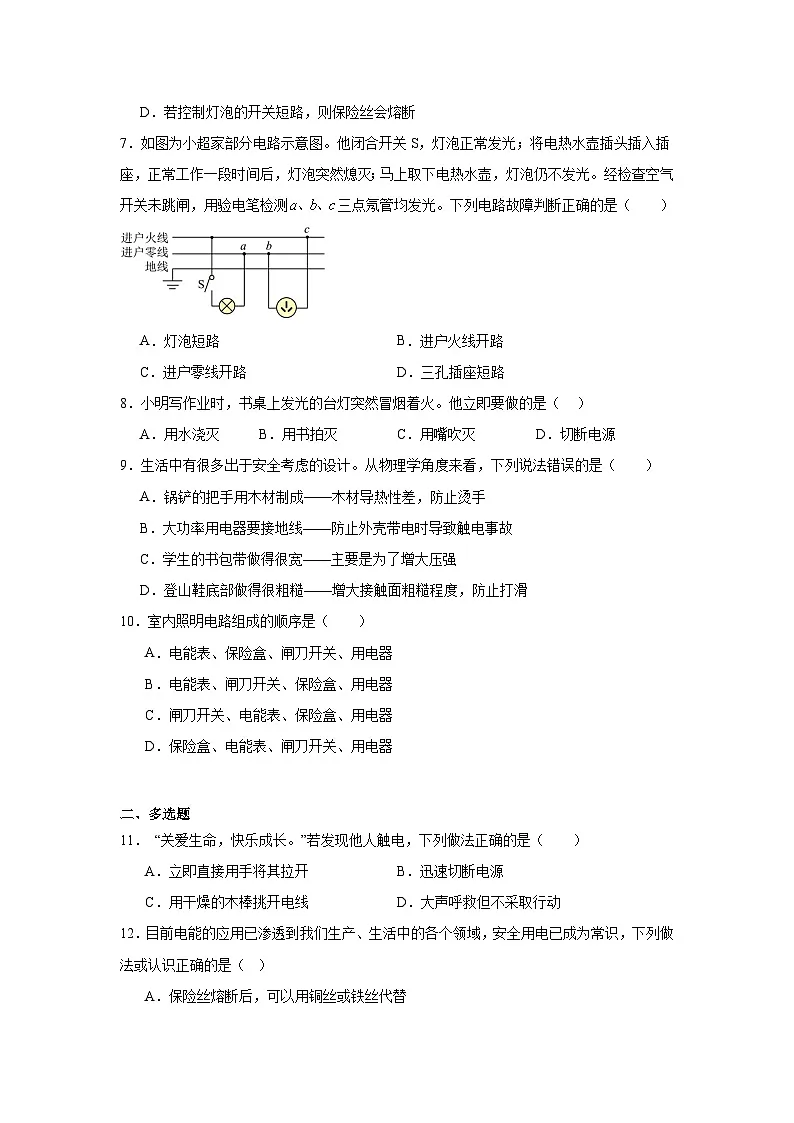

7．如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查空气开关未跳闸，用验电笔检测三点氖管均发光。下列电路故障判断正确的是（ ）
A．灯泡短路B．进户火线开路
C．进户零线开路D．三孔插座短路
8．小明写作业时，书桌上发光的台灯突然冒烟着火。他立即要做的是（ ）
A．用水浇灭B．用书拍灭C．用嘴吹灭D．切断电源
9．生活中有很多出于安全考虑的设计。从物理学角度来看，下列说法错误的是（ ）
A．锅铲的把手用木材制成——木材导热性差，防止烫手
B．大功率用电器要接地线——防止外壳带电时导致触电事故
C．学生的书包带做得很宽——主要是为了增大压强
D．登山鞋底部做得很粗糙——增大接触面粗糙程度，防止打滑
10．室内照明电路组成的顺序是（ ）
A．电能表、保险盒、闸刀开关、用电器
B．电能表、闸刀开关、保险盒、用电器
C．闸刀开关、电能表、保险盒、用电器
D．保险盒、电能表、闸刀开关、用电器
二、多选题
11． “关爱生命，快乐成长。”若发现他人触电，下列做法正确的是（ ）
A．立即直接用手将其拉开B．迅速切断电源
C．用干燥的木棒挑开电线D．大声呼救但不采取行动
12．目前电能的应用已渗透到我们生产、生活中的各个领域，安全用电已成为常识，下列做法或认识正确的是（ ）
A．保险丝熔断后，可以用铜丝或铁丝代替
B．家中的电灯、电视机、电冰箱等用电器需要并联使用
C．三孔插座中相应的导线必须和室外的大地相连
D．只要不直接接触高压输电线路，就不会对人体造成伤害
三、填空题
13．私拉乱接电线是城市常见的不文明行为，劣质老化的电线常常会有绝缘层破损的情况，容易使过往行人直接或间接接触到 （选填“相线”或“中性线”）造成触电事故；裸露的电线相互缠绕也容易发生 从而造成火灾，有极高的安全隐患。
14．关于安全用电：①电路起火，可用水扑灭；②检修电路时，应先切断电源；③发现有人触电，直接用手将其拉开；④边给手机充电边打电话。其中不正确的是 （填写序号）。
15．智能家居已广泛应用于生活中，扫地机器人、空气净化器、洗碗机等用电器之间的连接方式是 。为了防止触电事故的发生，应该把用电器的开关安装在 （选填“火线”或“零线”）上。
16．我国家庭电路的电压为 V。手机通话时的电流约为300mA= A．家庭电路中电视机、电灯等用电器的连接方式是 联。
17．家庭照明电路的电压为 V。如图所示，当闭合开关S时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L处 （填“开路”或“短路”）。
四、综合题
18．蒸汽电熨斗是利用灼热水蒸气不断接触衣物，软化衣物的纤维组织，通过熨烫动作，使衣物平整顺滑。如图甲所示为一款有高温、低温两挡的蒸汽电熨斗电路原理图，R1、R2为电热丝，低温挡额定功率为800W。
(1)将蒸汽电熨斗的三脚插头插入三孔插座中，这样做可以让蒸汽电熨斗的外壳与插座中的 线相连，防止发生触电事故；家庭电路中保险丝熔断后， （选填“能”或“不能”）用细的铜丝代替；
(2)某次，只让蒸汽电熨斗接入家庭电路中并在高温挡正常工作，5min内，如图乙所示的电能表转盘转动了，则蒸汽电熨斗高温挡额定功率是多少？
(3)电热丝R1、R2的阻值是多少？
《16.4家庭电路》参考答案
1．B
【详解】A．测电笔正确用法：手指必须接触笔尾金属帽，否则无法形成通路，氖管不发光，故A不符合题意；
B．防雷原则：在开阔地不要成为最高点，双脚并拢可减少跨步电压。这是正确的安全做法，故B符合题意；
C．高压带电体可能通过空气放电（电弧），不接触也可能触电，故C不符合题意；
D．电器着火时，若电源未切断，泼水可能引起触电或电器爆炸，应切断电源再用干粉灭火器，故D不符合题意；
故选 B。
2．B
【详解】A．空气开关允许接入的最大负载功率为
该同学家原有用电器的总功率是。当他把功率为的电热水壶插头接入插座中，实际接入电路的总功率为
超过了空气开关允许的最大电功率，故A不符合题意；
B．如果连接电热水壶前插座短路，空气开关早就跳闸了，故B符合题意；
C．接入电热水壶的插头短路，可能导致空气开关跳闸，故C不符合题意；
D．电热水壶的内部电路短路，可能导致空气开关跳闸，故D不符合题意。
故选B。
3．C
【详解】A．根据电阻大小影响因素，材料、横截面积、温度一定，电阻越长，电阻越大。如图，调速开关实质是变阻器，顺时针旋转时，滑片移动使接入电路的电阻丝长度变长，所以接入电路的电阻变大，故A错误；
B．吊扇金属外壳应接地，若与地线相连的导线断路，一旦吊扇漏电，金属外壳会带电，易引发触电事故，不能长期安全使用，故B错误；
C．电路完好时，A点与火线连通。断开电灯开关，A点仍与火线相连，用测电笔测试A点，电流能经测电笔、人体流入大地形成回路，所以氖管会发光，故C正确；
D．家庭电路中，电灯和吊扇是并联的，并联电路各支路独立工作、互不影响。旋转调速开关改变吊扇支路电阻，不会影响电灯支路的电压和电流，电灯亮度不变，故D错误。
故选C。
4．C
【详解】A．插上电饭锅插头（开关未闭合）所有用电器停止工作，拔出后测三孔插座左右两孔氖管都发光。这是因为零线上的熔丝熔断了，原本零线不带电，现在通过用电器与火线连通，所以左右孔都能使氖管发光，故A不符合题意；
B．只断开S₁时，灯泡被切断，三孔插座的右孔直接与火线相连，左孔依旧通过电热器与火线相连，测电笔都会发光，故B不符合题意；
C．只断开S₂时，电热器被切断，三孔插座的右孔直接与火线相连，左孔通过灯泡也能与火线相连，氖管也会发光，并非都不发光，故C符合题意；
D．同时闭合S₁、S₂后，因零线熔断，灯和电热器都与火线保持连接，开关S₁两接线柱等效均在火线上，测电笔都发光，故D不符合题意。
故选 C。
5．D
【详解】正在工作的电冰箱突然停止工作，但电灯仍正常发光，由于并联电路各支路互不影响，这说明电路存在断路，不是短路；用试电笔分别测试插座的左、右孔，氖管均发光，说明插座的左右两孔与火线之间是接通的，即c点通过电冰箱与火线相连，所以是c、d间导线断路了，故ABC不符合题意，D符合题意。
故选D。
6．C
【详解】A．为了安全用电，开关要接在火线上，应在B处接开关，A处接灯泡，故A错误；
B．插座左零右火，用试电笔接触插座的左孔，氖管不会发光，故B错误；
C．两孔插座上接入电视机后，电视机与灯泡是并联的，各用电器各不干扰，故C正确；
D．若控制灯泡的开关短路，则灯泡接入电路，发光，保险丝不会熔断，故D错误。
故选C 。
7．C
【详解】A．若灯泡短路，会导致电路电流过大使空气开关跳闸，但题目中空气开关未跳闸，且短路时验电笔检测a点不会发光，故A错误；
B．若进户火线开路，用验电笔检测c点（火线连接点）时不会发光，与题目中c点发光矛盾，故B错误；
C．根据题目描述，验电笔检测a、b、c三点均发光，说明火线通路正常；灯泡熄灭且取下电热水壶后仍不亮，说明零线开路导致电路无法形成回路。a点（零线连接点）发光是因为进户零线开路后该点通过灯泡与火线连通而带电，故C正确；
D．若三孔插座短路，会导致电路电流过大使空气开关跳闸，与题目中空气开关未跳闸矛盾，且短路时验电笔检测c点不会发光，故D错误。
故选C。
8．D
【详解】小明写作业时，书桌上发光的台灯突然冒烟着火，为了防止出现触电现象，应先切断电源，再灭火，故ABC不符合题意，D符合题意。
故选D。
9．C
【详解】A．木材导热性差，是热的不良导体，散热慢，导热慢，可以用于锅铲的把手，故A正确，不符合题意；
B．大功率用电器的外壳要接地线，即使金属外壳带电，电流会通过地线倒入大地，防止触电事故的发生，故B正确，不符合题意；
C．学生的书包带做得很宽，是压力一定时，通过增大受力面积来减小压强，故C错误，符合题意；
D．登山鞋底部做得很粗糙，是在压力一定时，通过增大接触面粗糙程度增大摩擦，防止打滑，故D正确，不符合题意。
故选C。
10．B
【详解】室内照明电路组成的顺序是：首先是电能表，用于测量用户消耗的电能；然后是闸刀开关，能控制整个电路的通断，便于检修电路；接着是保险盒，当电路中电流过大时，保险丝熔断，保护电路安全；最后是用电器。所以顺序为电能表、闸刀开关、保险盒、用电器。
故选B。
11．BC
【详解】安全用电的基本原则是不接触低压带电体，不靠近高压带电体。当发现有人触电时，应首先尝试切断电源，这是最安全有效的方法；若无法立即切断电源，也可用干燥的木棒等绝缘体将电线挑开，使触电者脱离电源，再拨打求救电话，故AD错误，BC正确。
故选BC。
12．BC
【详解】A．当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝或铁丝代替保险丝后，电流过大时无法自动熔断，就起不到保护电路的作用了，故A错误；
B．家中的电灯、电视机、电冰箱等用电器因额定电压都为220V，如果串联使用根据串联电路的分压特点可知，用电器两端的电压无法达到额定电压值，而不能正常工作，故B正确；
C．三孔插座中相应的导线没有与室外的大地相连时，如果家用电器漏电可能使它的金属外壳带电，这时容易造成触电事故，所以三孔插座中相应的导线必须和室外的大地相连，故C正确；
D．因高压触电有两种：电弧触电和跨步电压触电；人虽然不直接接触高压输电线路，但靠近时容易引起电弧触电，从而对人体造成伤害，故D错误。
故选BC。
13． 相线 短路
【详解】[1]火线即相线与大地之间存在220V电压，造成触电的原因是人直接或间接接触到了火线，即相线。
[2]火线和零线之间也存在220V电压，当零线、火线裸露且相互缠绕时，会发生短路，电流过大，从而造成火灾，有极高的安全隐患。
14．①③④
【详解】①电路起火，若用水扑灭，因为通常的水是导体，可能发生触电危险。故①错误，符合题意；②检修电路时，为防止触电及保护电路，应先切断电源，故②正确，不符合题意；③发现有人触电，直接用手将其拉开，施救者也会触电，故③错误，符合题意；④边给手机充电边打电话，可能引起手机过热，损坏手机零件，还可能因发生漏电而引发触电事故。故④错误，符合题意。
故选①③④。
15． 并联 火线
【详解】[1]家庭电路中各用电器需要独立工作，相互不影响，所以连接方式是并联的。
[2]为了防止触电事故的发生，当用电器开关断开时，确保用电器没有电，所以应该把开关安装在火线上。
16． 220 0.3 并
【详解】[1]根据生活经验可知我国家庭电路的电压为
[2]因为
所以手机通话时的电流约为
[3]家庭电路中电视机、电灯等用电器可以独立工作，互不影响。连接方式是并联的。
17． 220 开路
【详解】[1]我国家庭照明电路电压是220V。
[2]由图可见，灯泡L与插座是并联的，灯闪亮一下后熄灭，而室内其它用电器仍正常工作，说明电路没有短路，故障可能是灯丝烧断了。
18．(1) 地 不能
(2)1800W
(3)60.5Ω；48.4Ω
【详解】（1）[1]蒸汽电熨斗等一些家用电器都使用三脚插头插入三孔插座中，这样做是为了使蒸汽电熨斗的金属外壳与插座中的地线相连，防止因漏电而发生触电事故。
[2]家庭电路中的保险丝熔断，应换用合适的保险丝，不能用更粗的保险丝或者铜丝代替，因为铜丝的熔点高，起不到保险作用。
（2）如图乙所示的电能表的转盘转动，消耗的电能
蒸汽电熨斗高温挡额定功率是
（3）开关闭合、断开时，电路为的简单电路，总电阻较大，根据可知总功率较小，蒸汽电熨斗处于低温挡，电热丝R1的阻值
两开关均闭合时，两电阻并联，总电阻较小，根据可知总功率较大，蒸汽电熨斗处于高温挡，则的功率
根据可知的阻值
题号
1
2
3
4
5
6
7
8
9
10
答案
B
B
C
C
D
C
C
D
C
B
题号
11
12








答案
BC
BC
