初中物理沪科版（2024）九年级全册（2024）第四节 家庭电路当堂达标检测题

这是一份初中物理沪科版（2024）九年级全册（2024）第四节 家庭电路当堂达标检测题，共10页。试卷主要包含了4家庭电路，5V等内容，欢迎下载使用。

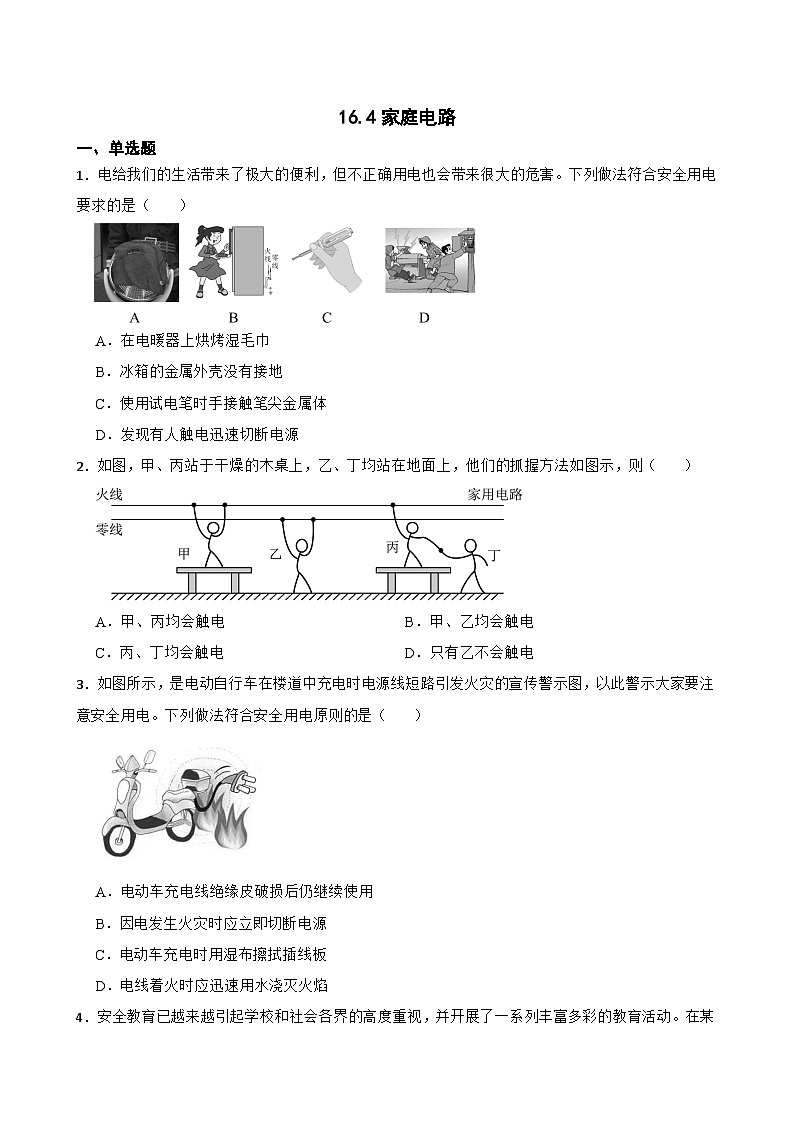

一、单选题
1．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。下列做法符合安全用电要求的是（ ）
A．在电暖器上烘烤湿毛巾
B．冰箱的金属外壳没有接地
C．使用试电笔时手接触笔尖金属体
D．发现有人触电迅速切断电源
2．如图，甲、丙站于干燥的木桌上，乙、丁均站在地面上，他们的抓握方法如图示，则（ ）
A．甲、丙均会触电B．甲、乙均会触电
C．丙、丁均会触电D．只有乙不会触电
3．如图所示，是电动自行车在楼道中充电时电源线短路引发火灾的宣传警示图，以此警示大家要注意安全用电。下列做法符合安全用电原则的是（ ）
A．电动车充电线绝缘皮破损后仍继续使用
B．因电发生火灾时应立即切断电源
C．电动车充电时用湿布擦拭插线板
D．电线着火时应迅速用水浇灭火焰

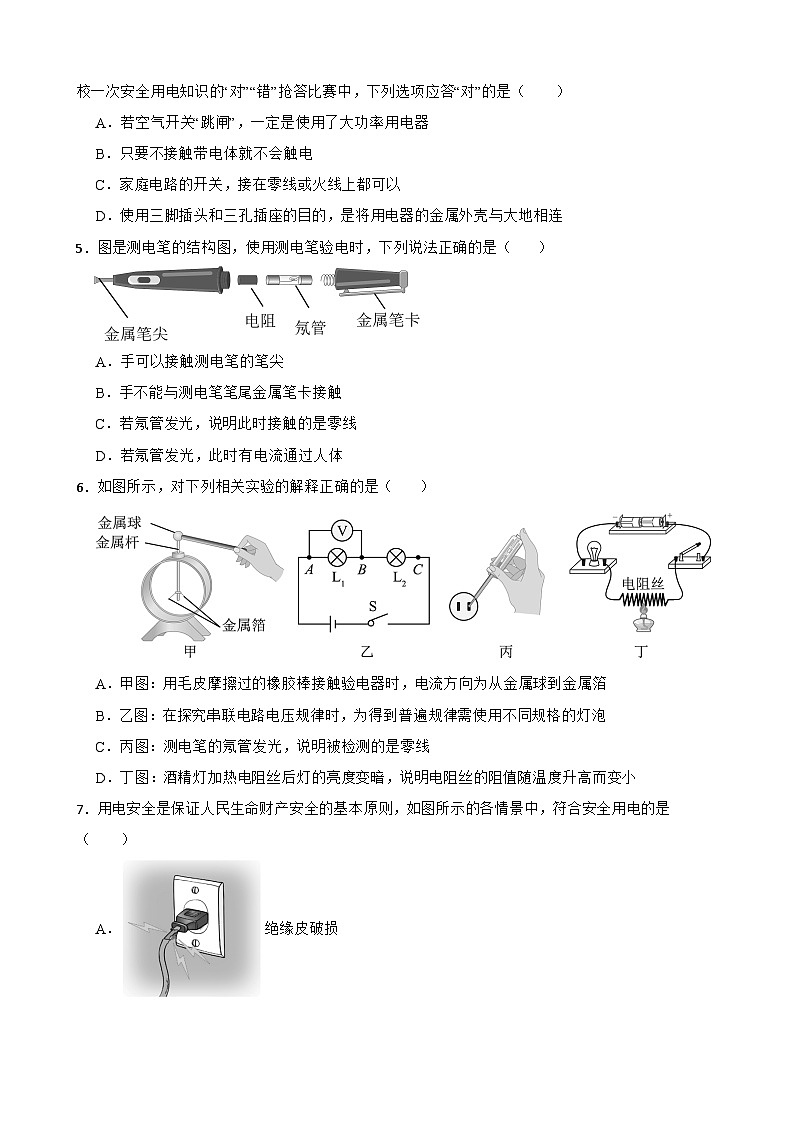

4．安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”“错”抢答比赛中，下列选项应答“对”的是（ ）
A．若空气开关“跳闸”，一定是使用了大功率用电器
B．只要不接触带电体就不会触电
C．家庭电路的开关，接在零线或火线上都可以
D．使用三脚插头和三孔插座的目的，是将用电器的金属外壳与大地相连
5．图是测电笔的结构图，使用测电笔验电时，下列说法正确的是（ ）
A．手可以接触测电笔的笔尖
B．手不能与测电笔笔尾金属笔卡接触
C．若氖管发光，说明此时接触的是零线
D．若氖管发光，此时有电流通过人体
6．如图所示，对下列相关实验的解释正确的是（ ）
A．甲图：用毛皮摩擦过的橡胶棒接触验电器时，电流方向为从金属球到金属箔
B．乙图：在探究串联电路电压规律时，为得到普遍规律需使用不同规格的灯泡
C．丙图：测电笔的氖管发光，说明被检测的是零线
D．丁图：酒精灯加热电阻丝后灯的亮度变暗，说明电阻丝的阻值随温度升高而变小
7．用电安全是保证人民生命财产安全的基本原则，如图所示的各情景中，符合安全用电的是（ ）

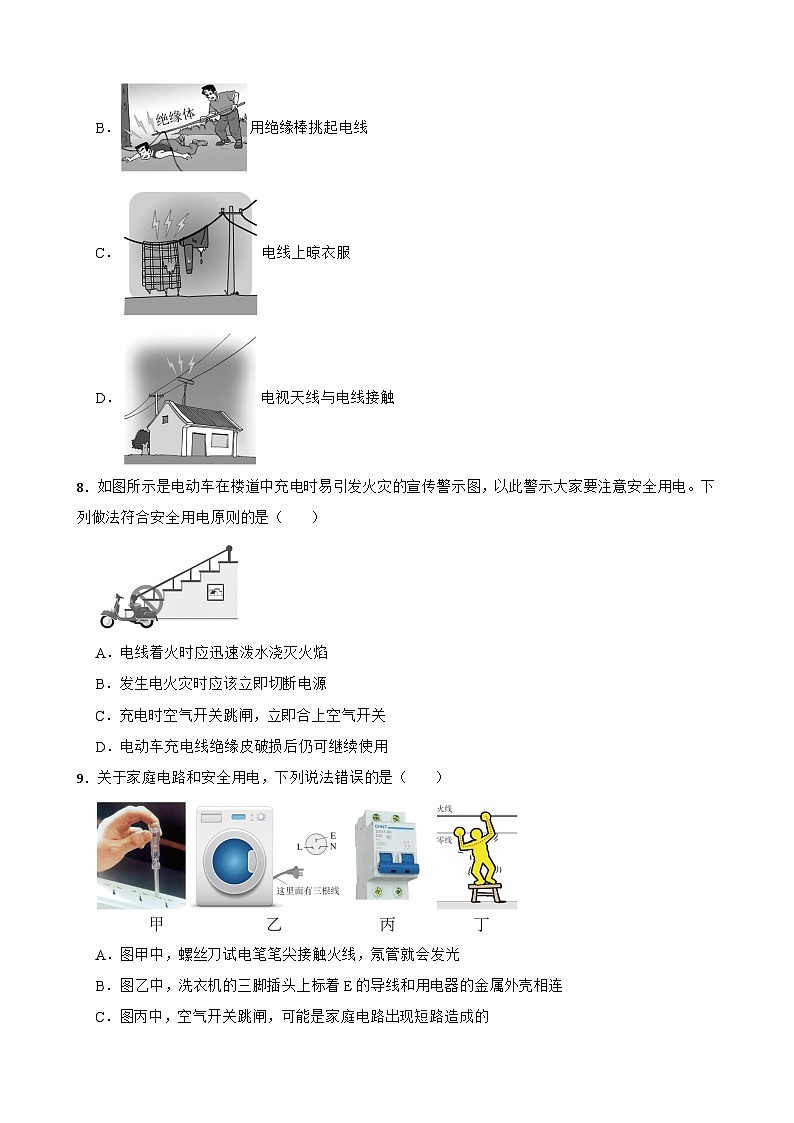

A．绝缘皮破损
B．用绝缘棒挑起电线
C．电线上晾衣服
D．电视天线与电线接触
8．如图所示是电动车在楼道中充电时易引发火灾的宣传警示图，以此警示大家要注意安全用电。下列做法符合安全用电原则的是（ ）
A．电线着火时应迅速泼水浇灭火焰
B．发生电火灾时应该立即切断电源
C．充电时空气开关跳闸，立即合上空气开关
D．电动车充电线绝缘皮破损后仍可继续使用
9．关于家庭电路和安全用电，下列说法错误的是（ ）
A．图甲中，螺丝刀试电笔笔尖接触火线，氖管就会发光
B．图乙中，洗衣机的三脚插头上标着E的导线和用电器的金属外壳相连
C．图丙中，空气开关跳闸，可能是家庭电路出现短路造成的
D．图丁中，当人发生触电事故时，漏电保护器会迅速切断电流
10．如图所示，鸟A提示鸟B：“快飞，你会触电的！有危险！”鸟B说：“你怎么不怕？”你认为鸟A下面几种回答中，最符合物理事实的是 ( )
A．我也有触电的危险，我这就飞走
B．我没有触电危险，因为我是绝缘体
C．我没有触电危险，因为我被导线短路了
D．我没有触电危险，因为我可以承受很大的电流
二、填空题
11．家庭电路触电事故都是人体直接成间接接触 线造成的．带有金属外壳的家用电器.都要使用三孔插座，这样做的目的是为了让金属外壳与 相连.
12．如图所示家庭电路中，各元件均正常，洗衣机接入三孔插座能使洗衣机的 接地；闭合开关时人接触C点 （选填“会”或“不会”）引起触电；断开开关时 点（选填“A”、“B”、“C”或“D”）能使测电笔氖管发光。
13．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与 相连，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是 ，之后，小明成功地排除了故障．
14．在综合实验活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是零线上。闭合开关，灯泡正常发光，断开开关后用测电笔分别检测开关的两个接线柱，发现氖管两次都发光，根据此现象， （“能”/“不能”）确定开关接在火线上，理由是 。
15．阴雨天气，当空气的湿度很大，两块云层之雷雨云间的电压很高时，空气就会变成 （选填“导体”或“绝缘体”），强大的电流可在瞬间通过天空，形成闪电。如图是某一放电的瞬间，形成的瞬间电流方向为 （选填“从A云层流向B云层”、“从B云层流向A云层”）。为了防止高层建筑遭到雷击，人们在楼顶安装了 。
16．生活中蕴含着许多物理知识。
（1）我国家庭电路的电压为 V。家庭中的电脑和洗衣机是 联的；
（2）电脑和空调正常工作时，通过电脑的电流比通过空调的电流 ；
（3）洗衣服时，湿手不能触摸开关，因为自来水是 ，会存在安全隐患；
（4）电脑屏幕上“粘”了一层灰尘，用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。这是利用了带电体 的性质；
（5）如图为一款可以通过无线充电器实现充电的手机，若开启无线反向充电后，手机可以作为 （选填“用电器”或“电源”）给另一部手机进行无线充电。
三、科普阅读题
17．阅读短文，回答问题：
安全电压
物理课本中说：“大量实验表明，不高于36V的电压对人体来说一般是安全的，称为安全电压。”这个安全电压绝对安全吗？其实不能把安全电压理解为绝对没有危险的电压。
人体触电的危险程度同很多因素有关，只要某种因素突出到相当程度，都会使触电者达到危险的因素。人体触电后的危险程度主要决定于通过人体的电流的大小，而通过人体的电流除与加在人体上的电压有关外，还与人体电阻有关，人体的电阻又受环境、温度和湿度的影响，并且影响很大。人体所处的环境不同，触电的危险性不同，接触状态下的安全电压并不相同。比如，人体大部分浸在水中，指在游泳池或在设有电路的危险水槽内发生人体触电的状态，人体在这些场所会发生二次灾害。例如游泳、浴池等场所发生触电后可能导致溺水死。因此，人体可能摆脱的自主电流5mA。由于人体浸在水中，人体电阻只有500Ω，电阻较小此时的安全电压应为2.5V。而当人们处于住宅、工厂、学校等环境中，人体皮肤干燥，属正常状态，安全电流最大值取30mA，人体电阻取1700Ω，持续允许接触电压为30mA×1700Ω=50V。由此可见，不高于36V的电压也不是绝对的安全，是有条件的安全。
（1）人体触电后是否有危险，起决定作用的因素是 ；
（2）影响人体电阻大小的因素有环境、温度和 ，当 时，人体电阻较小；
（3）某人在水中的电阻为800Ω，其在水中能够摆脱的自主电流为5mA，若此人浸在水中作业，请计算说明此时的安全电压为 V。
四、简答题
18．电冰箱为什么要用三脚插头和三孔插座连入电路?
五、作图题
19．如图甲所示是小明家客厅的吸顶灯。图乙是他画出的简易电路图，请完成连接。
六、实验探究题
20．如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，会发生触电事故，如图甲所示。
为了粗略地探究“跨步电压的大小如何变化”，小明设计了如图乙所示的模拟电路装置进行实验。实验主要步骤如下：
①闭合开关后，小明将连接电压表的两个导线竖直插入沙盘。
②保持DE之间的距离不变，改变EF之间的距离，分别记录对应的电压表示数。
③保持EF之间的距离不变，改变DE之间的距离，分别记录对应的电压表示数。
实验数据如下表所示：
（1）实验时，小刚对实验装置提出了疑问：现实生活中的地面大部分情况下是干燥的，为什么这里要用潮湿细沙代替呢？请你帮忙解答小刚的疑问： 。
（2）图乙的实验中，EF模拟的是图甲中 （选填“AB”或“BC”）之间的距离。
（3）分析实验数据可知，两脚间的距离一定时，人一只脚与高压线落地点的距离 （选填“越小”或“越大”），跨步电压越大。
（4）实验结束后，同学们进行交流：如果某天发现周围有高压线掉落在了地面上，为了安全撤离，小明认为应快速跑步远离掉落的高压线，小刚认为应该并拢双脚跳着远离掉落的高压线。结合上表中的实验数据，你认为 的说法正确，理由是 。
七、综合题
21．“安全用电，从我做起”。洗衣机、电饭煲等用电器的电源插头通常都接入播线板使用。如图甲所示插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通 ；
（2）如图丙所示，洗衣机的电源插头有三根钱，其中标着E的导线和洗衣机的 相连，插线板上相应的导线和室外的 相连；
（3）如图丁所示，如果多个用电器同时插在插线板上工作，超过线路的负载电流，有可能会引起线路或设备过热而导致火灾。
①请分析可能导致火灾的原理；
②预防电气火灾，可以采取哪些措施？
参考答案
1．D
2．C
3．B
4．D
5．D
6．B
7．B
8．B
9．D
10．C
11．火线；地线
12．外壳；不会；A
13．大地 ；台灯所在的支路开路
14．能；若接的是零线，则检测时，测电笔不会发光
15．导体；从B云层流向A云层；避雷针
16．（1）220；并
（2）小
（3）导体
（4）可以吸引轻小物体
（5）电源
17．通过人体的电流的大小；湿度；人体浸在水中；4
18．电冰箱使用三脚插头和三孔插座可以将其金属外壳通过地线连入大地，万一金属外壳和火线之间的绝缘损坏，使金属外壳带电，电流就会流入大地，防止人触电。
19．
20．（1）减小沙子的电阻，增大电流
（2）BC
（3）越小
（4）小刚；跨步时步幅越大，人体两脚间的电压越大，越容易触电；双脚并拢时，两脚之间的距离为0，能避免高压跨步触电
21．（1）
（2）金属外壳；地线
（3）①如果多个用电器同时插在插线板上工作，电路的总功率会过大，根据电功率计算公式P=UI 可知，电路中的总电流就会过大，而超过线路的负载电流：根据焦耳定律 Q=I2Rt 可知，相同情况下，电流越大，产生的电热就越大，就有可能会引起线路或设备过热而导致火灾。
②不同时使用多个大功率用电器；防止短路；电线有破损或线路老化，及时更换；用电器不使用时及时断电；更换负载电流较大的线路。实验序号
DE之间的距离/cm
EF之间的距离/cm
电压表示数/V
1
6
3.5
0.5
2
6
4.5
0.7
3
6
7
1.3
4
7
7
1.2
5
8
7
1.1
