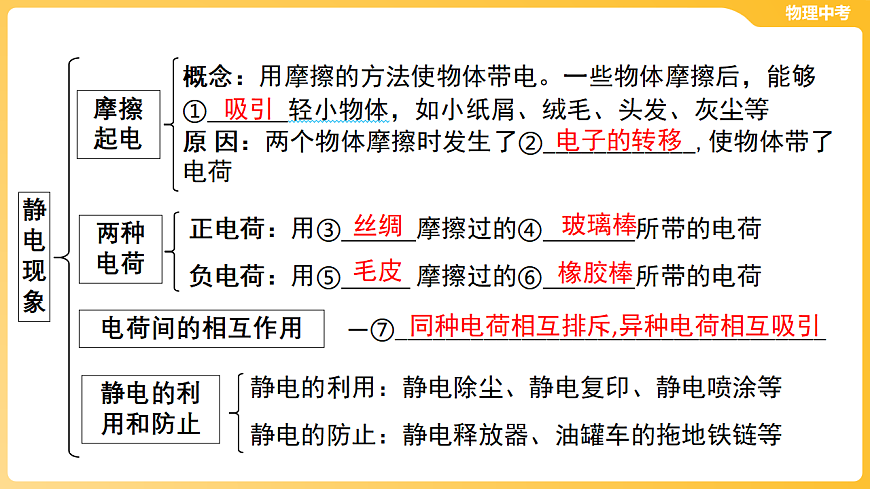

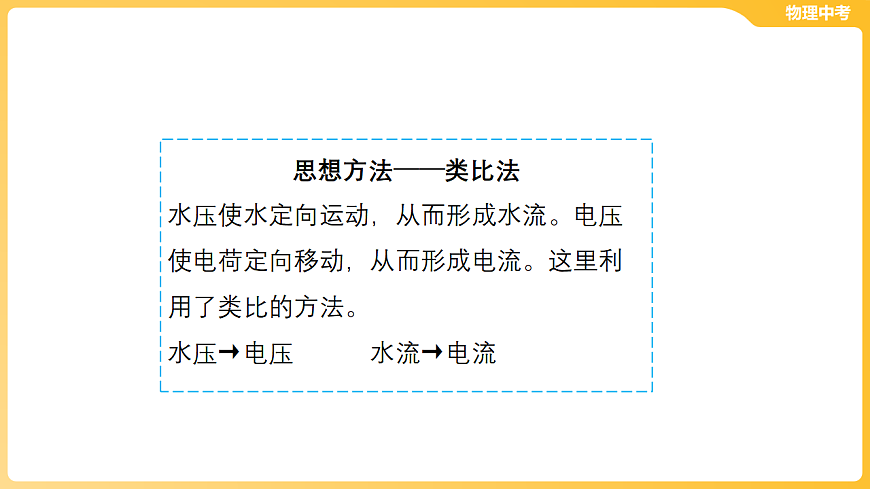

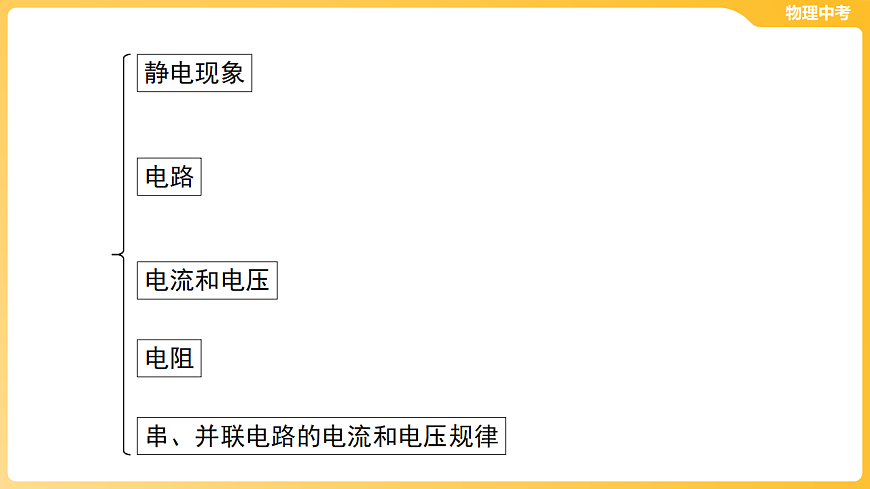

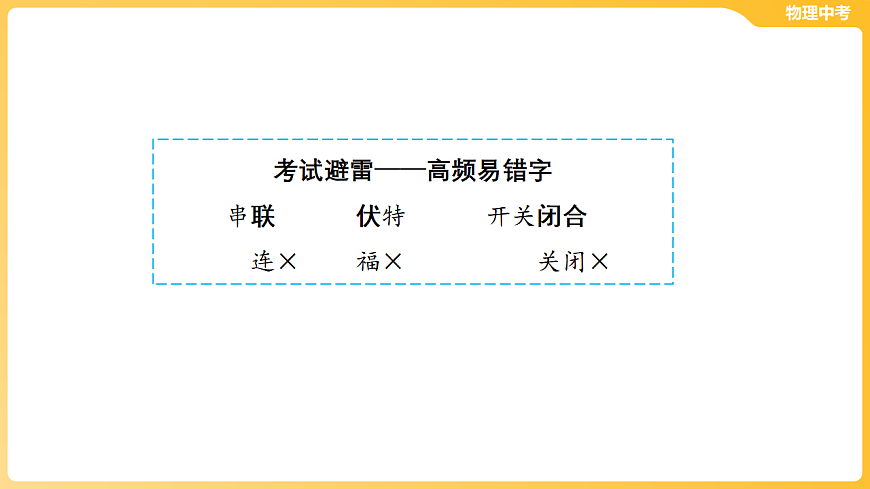

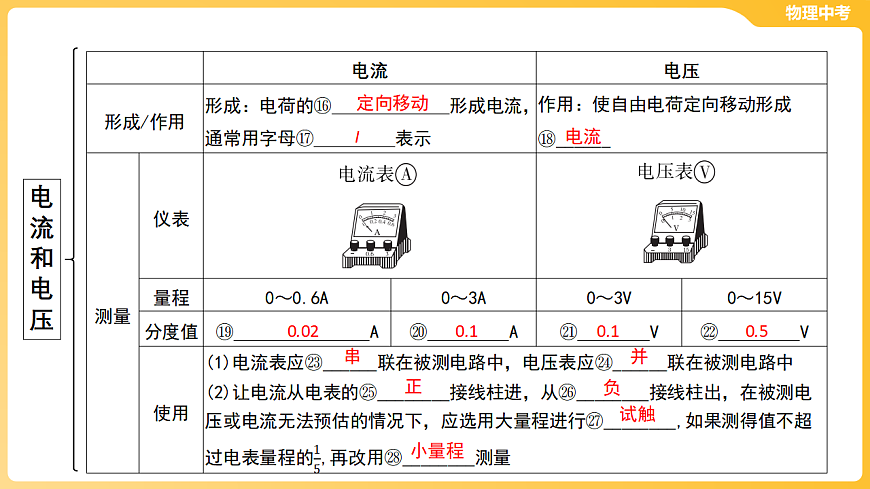

2026年中考一轮教材复习板块五 电磁学第十二章 电流和电路 电压 电阻静电现象电路电流和电压电阻串、并联电路的电流和电压规律正电荷：用③ 摩擦过的④ 所带的电荷负电荷：用⑤ 摩擦过的⑥ 所带的电荷—⑦__________________________________过知识概念：用摩擦的方法使物体带电。一些物体摩擦后，能够① 轻小物体，如小纸屑、绒毛、头发、灰尘等原 因：两个物体摩擦时发生了②____________,使物体带了电荷吸引电子的转移丝绸玻璃棒毛皮橡胶棒同种电荷相互排斥,异种电荷相互吸引静电现象摩擦起电两种电荷电荷间的相互作用静电的利用和防止静电的利用：静电除尘、静电复印、静电喷涂等静电的防止：静电释放器、油罐车的拖地铁链等—导线、⑧ 、开关和用电器通路(又叫电路闭合)：正常接通的电路，用电器能够工作开路(又叫断路)：电路中某处被切断。没有电流通过，用电器不能工作电源电路组成电路的三种状态电源短路：直接用导线将电源的正、负极连接起来的电路，可能会烧坏电源用电器被短路：电路是接通的，用电器两端被导线直接接通，此时该用电器被短路，不能工作短路定义：两个灯泡的两端⑫ 连在一起，再接入电路中，这类连接方式叫并联特点：a.并联电路中,在干路中的开关能控制⑬ ；支路上的开关⑭________________的用电器b.在并联电路中，一个支路的用电器损坏，⑮________(选填“影响”或“不影响”)其他支路的用电器定义：两个灯泡⑨__________________串接在一起，再接入电路中，这类连接方式叫串联特点：a.串联电路中开关的位置⑩_______(选填“影响”或“不影响”)其对电路中各用电器的控制b.在串联电路中,一个用电器损坏,则⑪_____________________逐个顺次（或依次）不影响所有用电器都不能工作并列（或分别）所有用电器只控制其所在支路不影响电路的连接电路图：用规定符号表示电路连接的图思想方法——类比法水压使水定向运动，从而形成水流。电压使电荷定向移动，从而形成电流。这里利用了类比的方法。水压→电压 水流→电流考试避雷——高频易错字串联伏特开关闭合 连×福× 关闭×定向移动I电流0.020.10.10.5串并正电流和电压负试触小量程物理意义：表示导体对电流的阻碍作用影响因素：导体的㉙ 、㉚ 、材料和温度。 相同条件下，导体越长，导体的电阻值越大；横截 面积越小，导体的电阻值越大符号：R。单位：欧姆，简称欧，符号是Ω长度横截面积电阻原理：通过改变㉛ 来改变电阻铭牌含义：(以20Ω 1A为例)此滑动变阻器的 ㉜________________________________________作用：改变电路中的电流、电压；保护电路使用方法：串联在电路中，应”一上一下"接入两个接线柱； 闭合开关前应调至㉝ ，即将滑片 移到远离接入的下接线柱的一端接入电路的电阻丝的长度最大电阻是20 Ω,允许通过的最大电流为1 A阻值最大处变阻器滑动变阻器电阻箱：不仅可调节电阻大小，还能显示电阻阻值电位器的应用：调音量、调光、调温等定义：能改变接入电路中电阻大小的元件 各处的电流相等（或电流处处相等） 等于各部分电路两端电压之和U1+U2 等于各支路电流之和I1+I2 与支路两端电压相等U1=U2串、并联电路的电流和电压规律过考点考点1 静电现象1.如图所示塑料杯中盛有适量水，在杯底开一小孔，水能竖直流下（图中虚线所示），一带电玻璃棒靠近细小水流（始终不接触），请用实线画出此时水流的路径。1年新题针对练1-1.[2025佛山南海区二模]宋代《墨庄漫录》中记载，用孔雀羽毛扎成的翠羽扫帚可以吸引龙脑香燃烧后的灰烬。翠羽扫帚扫地时通过______使扫帚带电，而带电体能______轻小物体。它与验电器的工作原理________（选填“相同”或“不相同”）。摩擦吸引不相同考点2 实物电路的连接 1年新题针对练 考点3 电路的识别与设计 1年新题针对练 考点4 串、并联电路的电流和电压规律（必考）  0.221. .1年新题针对练 0.960.24过实验实验19 探究串、并联电路的电流和电压特点 （课标要求必做）（10年3考）回顾过程断开串联并联续表. .. .续表续表. .. .. 续表提升能力1.[2025长春二模]为了探究并联电路中的电流规律，小明同学设计了如图甲所示的电路进行实验。  0.28   更换不同规格的小灯泡重复多次实验2.[2023贵州中考19题改编]小明和小红用如图甲所示电路探究“串联电路电压的规律”，用新干电池作为电源。丙. . 断开电池 （3）结论分析 排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验，小红仅更换小灯泡进行多次实验。他们将电压表接在不同位置进行测量，实验记录如下表。小明认为：误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压。小红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具有普遍性，并说明理由：_______________________________________________________________。 小红的结论更具有普遍性，小红选用规格不同的灯泡进行了多次实验小明实验记录小红实验记录（4）对比分析 对比两表，从小明的第___次实验记录发现，两人使用的电池数量相同，测得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪部分的电压？_________（用图中字母表示）。2     过基础1.[2025益阳一模]晋代张华的《博物志》中写道：“今人梳头、脱着衣时，有随梳、解结有光者，也有咤声。”此处所描述的现象属于( )AA.静电现象B.磁化现象C.磁生电现象D.摩擦生热现象2.[2025北京顺义区二模]如图所示，用一根丝绸摩擦过的玻璃棒靠近支架上的塑料吸管右端，发现它们互相吸引。关于这一现象，下列说法正确的是( )BA.吸管一定不带电B.吸管可能带负电C.吸管和玻璃棒一定带异种电荷D.吸管和玻璃棒可能带同种电荷限时训练3.[2025新疆一模]在输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的( )BA.铝芯更细B.铝芯更粗C.绝缘皮更薄D.绝缘皮更厚 AA.灯泡亮，电铃响B.灯泡不亮，电铃不响C.灯泡和电铃都短路D.灯泡断路，电铃短路 并联用电器不变6.[2025鹰潭一模]王老师给同学们演示了一个电学实验：取口香糖锡纸，剪成条状，将锡纸条带锡一面的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示。这是因为锡具有______性，将它的两端直接接在电池的正、负极，就会造成____路。导电短7.[2025毕节二模]如图所示，请用笔画线代替导线，在图中将剩下的两根导线连入电路，完成电路连接。要求：两灯并联，开关在干路，电流表测量干路电流，导线不能交叉。过能力
