2026年中考物理一轮教材复习第十二章 电流和电路 电压 电阻 课件

这是一份2026年中考物理一轮教材复习第十二章 电流和电路 电压 电阻 课件，共43页。PPT课件主要包含了静电现象，电流和电压，过知识，电子的转移，玻璃棒，橡胶棒，摩擦起电，两种电荷，电荷间的相互作用，静电的利用和防止等内容，欢迎下载使用。

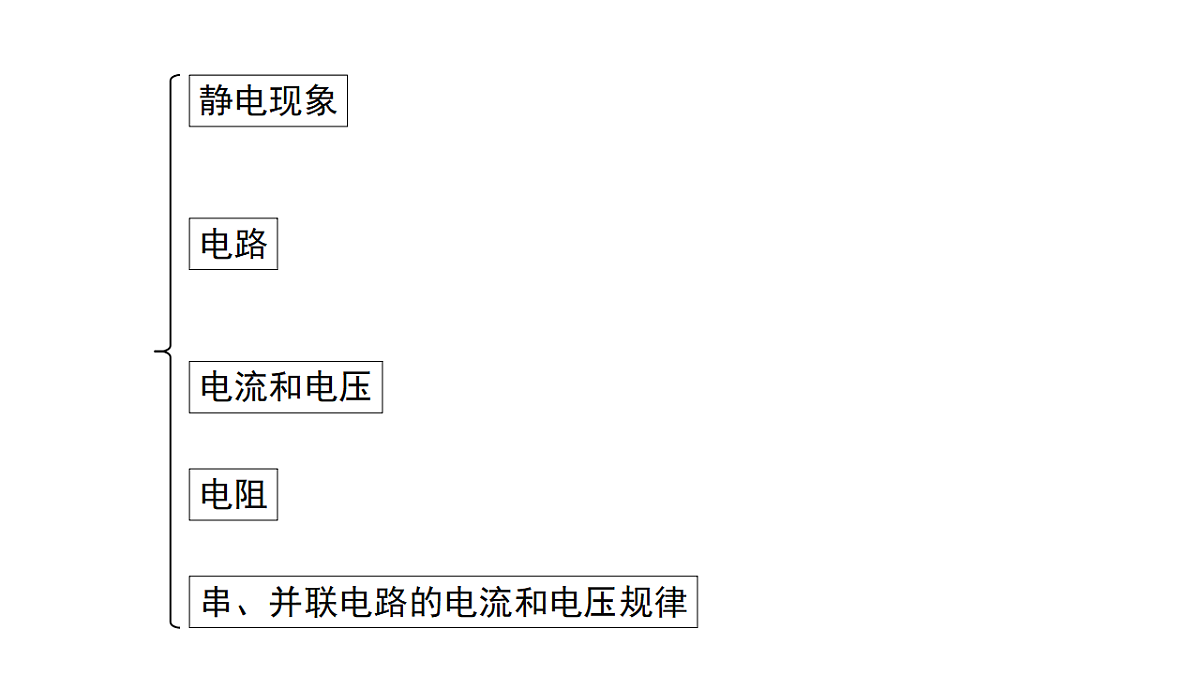

串、并联电路的电流和电压规律

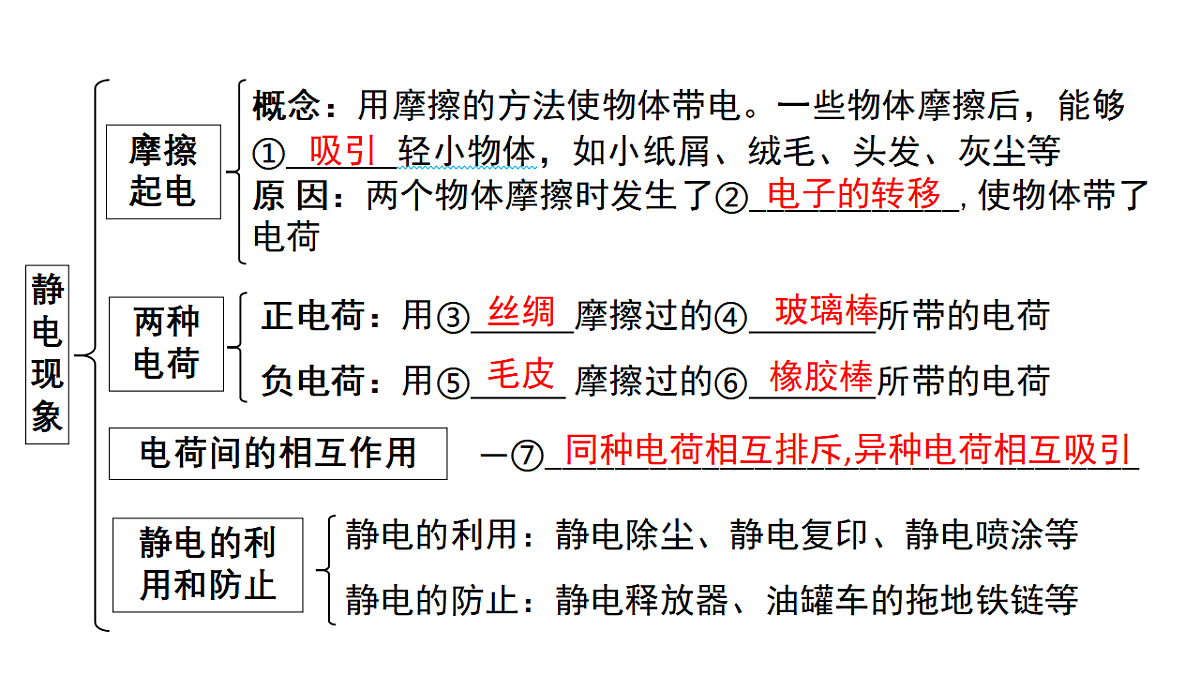

正电荷：用③ 摩擦过的④ 所带的电荷负电荷：用⑤ 摩擦过的⑥ 所带的电荷
—⑦__________________________________
概念：用摩擦的方法使物体带电。一些物体摩擦后，能够① 轻小物体，如小纸屑、绒毛、头发、灰尘等原 因：两个物体摩擦时发生了②____________,使物体带了电荷
同种电荷相互排斥,异种电荷相互吸引
静电的利用：静电除尘、静电复印、静电喷涂等静电的防止：静电释放器、油罐车的拖地铁链等
—导线、⑧ 、开关和用电器
通路(又叫电路闭合)：正常接通的电路，用电器能够工作开路(又叫断路)：电路中某处被切断。没有电流通过，用电器不能工作
电源短路：直接用导线将电源的正、负极连接起来的电路，可能会烧坏电源用电器被短路：电路是接通的，用电器两端被导线直接接通，此时该用电器被短路，不能工作
定义：两个灯泡的两端⑫ 连在一起，再接入电路中，这类连接方式叫并联特点：a.并联电路中,在干路中的开关能控制⑬ ；支路上的开关⑭________________的用电器b.在并联电路中，一个支路的用电器损坏，⑮________(选填“影响”或“不影响”)其他支路的用电器
定义：两个灯泡⑨__________________串接在一起，再接入电路中，这类连接方式叫串联特点：a.串联电路中开关的位置⑩_______(选填“影响”或“不影响”)其对电路中各用电器的控制b.在串联电路中,一个用电器损坏,则⑪_____________________
电路图：用规定符号表示电路连接的图

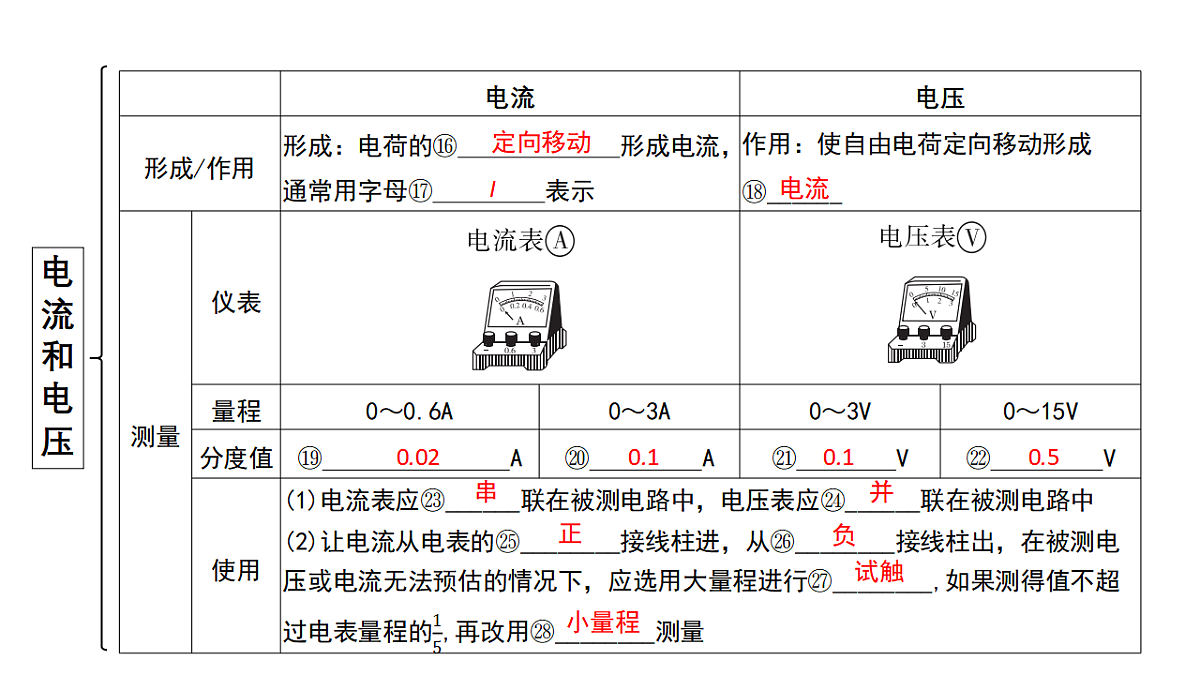

思想方法——类比法水压使水定向运动，从而形成水流。电压使电荷定向移动，从而形成电流。这里利用了类比的方法。水压→电压 水流→电流
考试避雷——高频易错字串联伏特开关闭合 连×福× 关闭×
物理意义：表示导体对电流的阻碍作用影响因素：导体的㉙ 、㉚ 、材料和温度。 相同条件下，导体越长，导体的电阻值越大；横截 面积越小，导体的电阻值越大符号：R。单位：欧姆，简称欧，符号是Ω
原理：通过改变㉛ 来改变电阻铭牌含义：(以20Ω 1A为例)此滑动变阻器的 ㉜________________________________________作用：改变电路中的电流、电压；保护电路使用方法：串联在电路中，应”一上一下"接入两个接线柱； 闭合开关前应调至㉝ ，即将滑片 移到远离接入的下接线柱的一端
接入电路的电阻丝的长度
最大电阻是20 Ω,允许通过的最大电流为1 A
电阻箱：不仅可调节电阻大小，还能显示电阻阻值电位器的应用：调音量、调光、调温等
定义：能改变接入电路中电阻大小的元件
各处的电流相等（或电流处处相等）
等于各部分电路两端电压之和
1.如图所示塑料杯中盛有适量水，在杯底开一小孔，水能竖直流下（图中虚线所示），一带电玻璃棒靠近细小水流（始终不接触），请用实线画出此时水流的路径。
1-1.[2025佛山南海区二模]宋代《墨庄漫录》中记载，用孔雀羽毛扎成的翠羽扫帚可以吸引龙脑香燃烧后的灰烬。翠羽扫帚扫地时通过______使扫帚带电，而带电体能______轻小物体。它与验电器的工作原理________（选填“相同”或“不相同”）。
考点2 实物电路的连接
考点3 电路的识别与设计
考点4 串、并联电路的电流和电压规律（必考）
实验19 探究串、并联电路的电流和电压特点 （课标要求必做）（10年3考）
. .
. .
1.[2025长春二模]为了探究并联电路中的电流规律，小明同学设计了如图甲所示的电路进行实验。
更换不同规格的小灯泡重复多次实验
2.[2023贵州中考19题改编]小明和小红用如图甲所示电路探究“串联电路电压的规律”，用新干电池作为电源。
（3）结论分析 排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验，小红仅更换小灯泡进行多次实验。他们将电压表接在不同位置进行测量，实验记录如下表。小明认为：误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压。小红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具有普遍性，并说明理由：_______________________________________________________________。
小红的结论更具有普遍性，小红选用规格不同的灯泡进行了多次实验
（4）对比分析 对比两表，从小明的第___次实验记录发现，两人使用的电池数量相同，测得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪部分的电压？_________（用图中字母表示）。
1.[2025益阳一模]晋代张华的《博物志》中写道：“今人梳头、脱着衣时，有随梳、解结有光者，也有咤声。”此处所描述的现象属于( )
A.静电现象B.磁化现象C.磁生电现象D.摩擦生热现象
2.[2025北京顺义区二模]如图所示，用一根丝绸摩擦过的玻璃棒靠近支架上的塑料吸管右端，发现它们互相吸引。关于这一现象，下列说法正确的是( )
A.吸管一定不带电B.吸管可能带负电C.吸管和玻璃棒一定带异种电荷D.吸管和玻璃棒可能带同种电荷
3.[2025新疆一模]在输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的( )
A.铝芯更细B.铝芯更粗C.绝缘皮更薄D.绝缘皮更厚
A.灯泡亮，电铃响B.灯泡不亮，电铃不响C.灯泡和电铃都短路D.灯泡断路，电铃短路
6.[2025鹰潭一模]王老师给同学们演示了一个电学实验：取口香糖锡纸，剪成条状，将锡纸条带锡一面的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示。这是因为锡具有______性，将它的两端直接接在电池的正、负极，就会造成____路。
7.[2025毕节二模]如图所示，请用笔画线代替导线，在图中将剩下的两根导线连入电路，完成电路连接。要求：两灯并联，开关在干路，电流表测量干路电流，导线不能交叉。
