沪科版（2024）九年级全册（2024）第一节 电流做功课时练习

这是一份沪科版（2024）九年级全册（2024）第一节 电流做功课时练习，共19页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

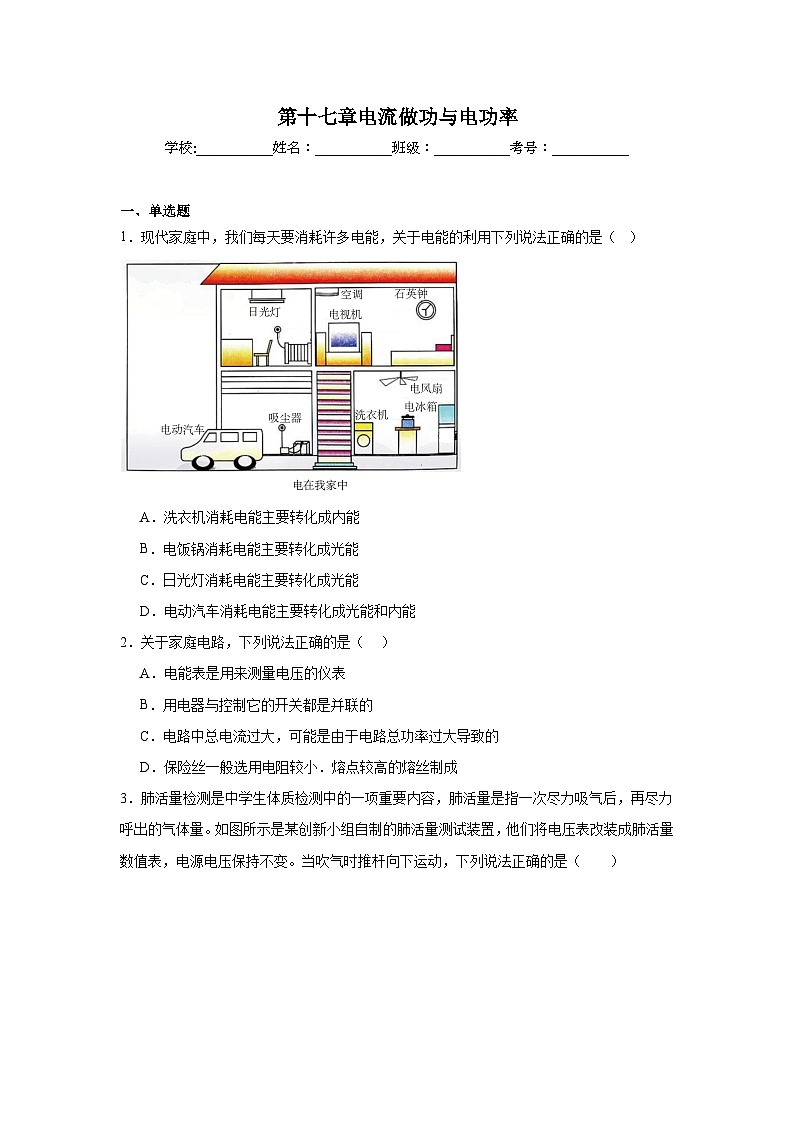

一、单选题
1．现代家庭中，我们每天要消耗许多电能，关于电能的利用下列说法正确的是（ ）
A．洗衣机消耗电能主要转化成内能
B．电饭锅消耗电能主要转化成光能
C．日光灯消耗电能主要转化成光能
D．电动汽车消耗电能主要转化成光能和内能
2．关于家庭电路，下列说法正确的是（ ）
A．电能表是用来测量电压的仪表
B．用电器与控制它的开关都是并联的
C．电路中总电流过大，可能是由于电路总功率过大导致的
D．保险丝一般选用电阻较小．熔点较高的熔丝制成
3．肺活量检测是中学生体质检测中的一项重要内容，肺活量是指一次尽力吸气后，再尽力呼出的气体量。如图所示是某创新小组自制的肺活量测试装置，他们将电压表改装成肺活量数值表，电源电压保持不变。当吹气时推杆向下运动，下列说法正确的是（ ）
A．肺活量越大，电流表示数越大
B．肺活量越大，电压表示数越小
C．肺活量越大，电路的总功率变小
D．肺活量越大，电压表与电流表示数的乘积越大
4．如图甲，电源电压恒定，将滑动变阻器的滑片P从最右端开始移动至灯泡正常发光为止；根据电流表和电压表的示数绘制I-U关系图像如图乙。则（ ）
A．曲线b是灯泡的I-U图像
B．电源电压为12V
C．灯泡的额定电压为3V
D．灯泡的额定功率为4.8W
5．如图-1所示的电路，闭合开关S，调节滑动变阻器的滑片，使其从最大值向左滑动到a点时，小灯泡恰好正常发光。在图-2中绘制出电流表与两电压表示数关系的图像，下列说法中正确的是（ ）
A．曲线甲是灯泡的I-U图像
B．滑动变阻器的最大阻值为15Ω
C．小灯泡正常发光时的电阻为25Ω
D．滑片在a点时，小灯泡的在1min内做的功为4J
6．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（ ）
A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件消耗的功率之比为2:1
D．若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是1.2W
7．吴立同学从灯具店购买了一只节能灯和一只白炽灯，两只电灯均标有“220V 20W”字样，现将它们接在家庭电路中正常工作时，发现节能灯要比白炽灯更亮一些，关于节能灯更亮，下列分析正确的是（ ）
A．节能灯的实际电压比白炽灯的大B．节能灯的实际电流比白炽灯的大
C．节能灯的实际功率比白炽灯的大D．工作相同时间，节能灯产生的热量少
8．有两根电热丝和，且，若单独用烧开一壶水，所用时间为。若将这两根电热丝分别串联和并联在同一电源中烧开同一壶水，则所需的时间分别为（不计热损失）（ ）
A．、B．、
C．、D．、
9．如图，是广东某公司生产的国内最小的无刷电动机。它的直径为d，质量m，两只手指可以十分轻松把它拿起。下列说法正确的选项是（ ）
A．m约为3kg
B．d约为3mm
C．用它给微型机器提供动力时，它把机械能转化为电能
D．用它给微型机器提供动力时，它能把电能完全转化为机械能
10．下面四个物理量的符号中，用来表示功率的是 （ ）
A．WB．FC．PD．U
二、多选题
11．如图所示是一种太阳能背包。它的前面有一个太阳能电池板，里面有一个蓄电池，可以给手机、小风扇或小台灯等电子产品供电。下列说法正确的是（ ）
A．太阳能电池板将光能转化为化学能
B．给蓄电池充电将电能转化为化学能
C．小台灯工作时将光能转化为电能
D．小风扇工作时将电能转化为机械能
12．如图所示，是家庭电路正常连接时部分电路结构示意图，下列说法正确的是（ ）
A．图中的电能表转盘转动越快，说明此时用电器的总功率越大
B．图中的保险丝要选择导电性良好的铜丝，以减少电能的损耗
C．图中的两孔插座的左孔连接的火线
D．应在图中b处接入开关来控制灯泡
13．下列选项中的用电器在使用过程中与电熨斗的能量转化形式相同的是（ ）
A．电风扇B．电饭煲
C．电水壶D．笔记本电脑
14．下列情况属于防止电热危害的是（ ）
A．冬天用电暖器取暖B．电脑机箱内装有小风扇
C．家用电器长时间不用，要隔一段时间通一次电D．电动机外壳上有散热片
15．如图甲所示电路中，R1是定值电阻，电源电压保持不变。闭合开关S，将R2的滑片P由a端移动到b端的过程中，两电表示数变化关系如图乙所示。则下列说法中正确的是（ ）
A．滑片P在a端时，2min内R2消耗的电能是144J
B．电源电压为14V
C．滑片P由a向b恰好移动三分之一长度时，R1的电功率为1.25W
D．滑动变阻器R2的最大阻值是30Ω
三、填空题
16．某同学用一个电压表和两个电流表测电路中的电压和电流，如图。若测出两灯都发光时，电压表的示数3.0V，两只电流表A1、A2的示数分别为0.3A、0.2A，则灯泡L2的功率是 ，电路的总功率是 。
17．某电动机上标着“220V ，2200W”字样，那么这台电动机正常工作30min消耗电能 kW•h，如果线圈的电阻是5Ω，则这段时间产生的热量是 J。
18．现有两个灯泡L1、L2，分别标有“10V，10W”和“9V，5.4W”的字样。当将它们串联使用时，能正常发光的是灯泡 ，此时电路两端允许加的最大电压是 V；若将两灯并联，在保证电路安全的前提下，允许接入的电源电压最大为 V，电路消耗的最大功率是 W。（不考虑灯丝电阻随温度的变化）
19．如图所示是“探究电流通过导体产生的热量与什么因素有关”的实验装置。电源电压为9V，电热丝R1=5Ω，R2=10Ω，两个相同的烧瓶里都装有100g的煤油，通电7min，电热丝R2产生的热量为 J。若不计热量散失，这些热量可以使瓶内煤油的温度升高 ℃。【c煤油=2.1×103J/(kg·℃)】
20．如图甲所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示，相关已知条件在图乙中已标示。则电压表V1的示数变化图像为 ；滑动变阻器的阻值变化范围为 Ω；小灯泡正常发光时的功率为 W。若将滑动变阻器换成与灯L相同规格的灯泡，灯泡的电阻保持不变，闭合开关S后，每个灯泡的实际功率大小为 W。
四、实验题
21．一个小灯泡的额定电压为，为了测量该小灯泡的额定功率，小华设计了如图所示的电路。L是待测小灯泡，R是电阻箱，是滑动变阻器，是单刀双掷开关。
(1)按电路图连接好实物电路，连接时开关应 ，并将滑动变阻器的滑片P移至阻值最大处。
(2)闭合开关S后，应先将开关接到触点 （选填“1”或“2”），调节滑动变阻器，使电压表的示数为 V；然后把开关接到另一触点，并调节 的阻值，直到电压表的示数为 V，读出此时其阻值为，则小灯泡的额定功率为 W。
五、综合题
22．阅读材料，回答问题。
光伏发电
光伏发电在我国能源领域占据重要地位。光伏发电简易原理如图，电池板上具有大量的不稳定电子，当太阳光照射到电池板上时，这些电子获得能量会定向移动形成电流，电流通过控制器和逆变器就可以供我们生产生活使用。但光伏发电受环境影响较大，阴影遮挡是最常见的环境影响之一。
(1)电池板中有两层纯硅掺杂形成的材料（如图），其中电极1相当于电源的 极（在电源内部电流的方向是从电源的负极流向正极）；电池板的外壳材料选择也有较高要求，其中下列性质不是外壳材料所需具备的是 （填字母）。
A．良好的导热性B．良好的透光性C．良好的导电性D．良好的耐磨性
(2)若电池板每小时输出的电能是，则每小时输出的电能相当于节省了 kg的煤。（假设煤完全燃烧，煤的热值取）
23．我国空间站建造阶段首个实验舱——问天实验舱所携带的太阳翼，是目前国内最长、最大的柔性太阳翼，刷新了我国航天器在轨使用太阳帆板的纪录，其单翼发电功率9kW，日平均发电量超过430度。试问：
(1)“9kW”表示的物理意义是 。
(2)若空间站中照明灯上标着“220V 48.4W”的字样，则该照明灯正常工作时灯丝电阻为多少？
(3)若空间站供电电压降低到200V，则此时（2）中照明灯的实际功率为多少？（忽略灯丝电阻变化）
(4)空间站为航天员配备了微波炉，若微波炉的额定功率为800W，430度电可供该微波炉正常工作多少小时？
24．小明家购买了一个多挡位电火锅，其内部电路如图所示，部分参数如表所示，R1、R2、R3均为发热电阻，R3的阻值为44Ω。旋转开关S，让其和触点1和2、2和3或3和4接触时，可实现不同挡位的转换；不考虑电热丝的电阻随温度变化，c冰=4.2×103J/（kg•℃）。
(1)此电火锅利用电流 效应原理工作。
(2)当旋转开关S跟触点3和4接触时，电火锅处于 挡。
(3)电加热器中的R2阻值为多少 ？
(4)在高温挡模式下，电路1min内消耗的电能是多少 ？
《第十七章电流做功与电功率》参考答案
1．C
【详解】A．洗衣机工作时，主要是电动机带动洗衣桶等部件转动，消耗的电能主要转化为机械能，而不是内能，故A错误；
B．电饭锅是利用电流的热效应工作的，消耗的电能主要转化为内能，用来加热食物，不是光能，故B错误；
C．日光灯工作时，消耗电能主要是为了发光，所以主要转化为光能，故C正确；
D．电动汽车消耗电能主要是为了获得动力，转化为机械能，虽然在工作过程中也会有少量内能产生，但主要转化的不是光能和内能，故D错误。
故选 C。
2．C
【详解】A．电能表是用来测量电能的仪表而不是电压的仪表，故A错误；
B．家庭电路中，火线出来，经过开关，在经过用电器到零线，所以用电器和开关是串联的，故B错误；
C．家庭电路电路中出现短路或者电路中接入用电器的总功率过大都会造成电流过大，所以电流过大的原因可能是由于总功率过大，故C正确；
D．保险丝的主要作用是在家庭电路电流过大时，由于电流的热效应，会使保险丝温度升高，保险丝达到熔点熔断，起到保护电路的作用，根据焦耳定律所以应该选择电阻较大，熔点较低的材料制成，故D错误。
故选C。
3．D
【详解】由图分析可知，电路中R与R1串联，并且R始终以最大阻值接入电路，所以电路中总电阻不变，电源电压不变，由可知电路中电流不会变，即电流表的示数不变；电压表测量电阻R上半部分两端的电压，当肺活量越大时，推杆越向下运动，电压表测量部分的电阻越大，电压表示数越大；因为电流表示数不变，所以电压表示数与电流表示数的乘积越大；由P=UI可知电路的总功率不变，故ABC错误，D正确。
故选D。
4．D
【详解】A．曲线b是滑动变阻器的I-U图像，因为滑动变阻器阻值增大时，电流减小，又根据分压关系，滑动变阻器随着接入电阻值的增大而分得更多的电压，故滑动变阻器电压随电流增大而减小，符合下降图线的特征；而灯泡的I-U图像应为上升的图线a，因为灯泡的电阻随温度升高而增大，且灯泡的电压和电流同时增大；故A不符合题意；
B．电源电压等于灯泡电压与滑动变阻器电压之和，由图乙可知，当电流为0.2A时，灯泡电压为2V，滑动变阻器电压为9V，电源电压恒定，因此电源电压为U总=2V + 9V = 11V
故B不符合题意；
C．P从最右端开始移动至灯泡正常发光为止，故当电流为0.6A时，灯泡正常工作，此时滑动变阻器电压为U滑=3V，故灯泡正常工作时的电压U额=U总－U滑=11V－3V = 8V
故C不符合题意；
D．灯泡正常发光时的电压U额=8V，此时的电流I=0.6A，因此额定功率为P = U额I = 8V × 0.6A = 4.8W
故D符合题意。
故选D。
5．C
【详解】A．由图1可知，灯泡L与滑动变阻器R串联，电压表V1测R两端的电压，电压表V2​测L两端的电压，电流表测电路中的电流。当滑动变阻器的滑片从最大值向左滑动到a点时，滑动变阻器接入电路的电阻变小，电路中的电流变大，灯泡两端的电压变大，所以曲线乙是灯泡的I−U图像，曲线甲是滑动变阻器的I−U图像，故A错误；
B．当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由图2可知，此时电流I=0.3A，滑动变阻器两端的电压UR=6V，根据，可得滑动变阻器的最大阻值，故B错误；
C．由图2可知，当电路中电流为0.3A时，灯泡和滑动变阻器的电压均为6V，所以电源电压为12V。小灯泡恰好正常发光时，电路中的电流最大，由图2可知，此时电流I′=0.4A，滑动变阻器的电压为2V，所以灯泡两端的电压UL=U-U′=12V-2V=10V，可得小灯泡正常发光时的电阻，故C正确；
D．滑片在a点时，小灯泡正常发光，此时电流I′=0.4A，电压UL=10V，可得小灯泡在1min内做的功W=UIt=10V×0.4A×60s=240J，故D错误。
故选C。
6．D
【详解】A．由图象可知，甲元件中电流与两端电压图象是过原点直线，说明甲元件中电流与电压成正比，而乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，故A错误；
B．由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电阻值在不同电压下不同，故B错误；
C．若将甲、乙两元件串联起来接到电路中，由于串联电路中电流处处相等，则I甲=I乙=0.2A
由图象得出，此时U甲=1V；U乙=2V
所以，故C错误；
D．在并联电路中，各支路两端电压相等，都等于总电压，即U甲=U乙=2V
由图象得出I甲=0.4A，I乙=0.2A
干路电流I=I甲+I乙=0.4A+0.2A=0.6A
电路消耗的总功率P=UI=2V×0.6A=1.2W，故D正确。
故选D。
7．D
【详解】A．节能灯和白炽灯并联接入家庭电路中，它们两端的电压都等于电源电压，节能灯的实际电压和白炽灯的实际电压相等，故A错误；
BC．两个灯泡的额定功率相等，将它们接在家庭电路中正常工作时，实际功率和额定功率相同，实际功率相等，实际电压相等，由P=UI可知它们的实际电流相等，故BC错误；
D．节能灯工作时将电能大部分转化为光能，白炽灯泡将电能大部分转化为内能少部分转化为光能，工作相同时间，节能灯产生的热量少，故D正确。
故选D。
8．C
【详解】烧开同一壶水所需热量相同，设为Q吸，不计热损失，单独用烧开一壶水时，吸收的热量
若将这两根电热丝串联接入电路，由串联电阻的规律，电路总电阻
由可得，电热丝串联烧开同一壶水所用的时间
若将这两根电热丝并联接入电路，则电路总电阻
电热丝并联在同一电源中烧开同一壶水所用的时间
故C符合题意，ABD不符合题意。
故选C。
9．B
【详解】A．用两只手指能轻松拿起电动机，则该电动机的质量不可能为3kg，故A错误；
B．图中手指的宽度约1cm，电动机的直径小于手指的宽度，所以3mm的直径符合最小的无刷电动机的尺寸特征，故B正确；
C．电动机给微型机器提供动力时，消耗电能，获得机械能，它把电能转化为机械能，故C错误；
D．由于存在摩擦等因素，电动机消耗的电能有一部分会转化为内能，即电动机工作时不可能把电能全部转化为机械能，故D错误。
故选B。
10．C
【详解】A．W是物理量功和能量的表示符号，故A不符合题意；
B．F是力的表示符号，故B不符合题意；
C．P是功率的表示符号，故C符合题意；
D．U是电压的表示符号，故D不符合题意。
故选C。
11．BD
【详解】A．太阳能电池板是将太阳能转化为电能，故A错误；
B．给蓄电池充电是将电能转化为化学能储存起来，故B正确；
C．小台灯工作时是将电能转化为光能，故C错误；
D．小风扇工作时将电能转化为机械能，故D正确。
故选BD。
12．AD
【详解】A．图中的电能表转盘转动越快，说明此时用电器的总功率越大，故A正确；
B．图中的保险丝要选择电阻率较大、熔点较低的铅锑合金制成，不能用电阻率小的铜丝制作，故B错误；
C．图中的两孔插座的左孔连接的零线，右孔连接的时火线，故C错误；
D．应在图中b处与火线相连，接入开关来控制灯泡，故D正确。
故选AD。
13．BC
【详解】电熨斗使用过程中将电能转化为内能。
A．电风扇使用过程中将电能转化为机械能与内能，故A不符合题意；
B．电饭煲使用过程中将电能转化为内能，故B符合题意；
C．电水壶使用过程中将电能转化为内能，故C符合题意；
D．笔记本电脑使用过程中将电能转化为光能、内能与机械能，故D不符合题意
故选BC。
14．BD
【详解】A．冬天用电暖器取暖属于利用了电流的热效应，不属于防止电热危害，故A不符合题意；
B．电流通过电脑内部的电路元件产生大量的热，容易烧坏电路元件，所以在电脑机箱内装有小风扇散热，属于防止电热危害，故B符合题意；
C．家用电器长时间不用，要隔一段时间通一次电是为了防止家电受潮，属于利用电热，故C不符合题意；
D．电动机工作时会产生大量的热，温度过高容易烧坏电动机，因此电动机外壳上有散热片，属于防止电热危害，故D符合题意。
故选BD。
15．ACD
【详解】B．由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。当滑片位于b端时，滑动变阻器接入电路中的电阻为0，电路为R1的简单电路，电路中的电流最大，电压表测电源电压，电压表的示数最大，由图乙可知，此时电路中的电流I＝0.5A，电压表的示数为10V，则电源电压U＝10V，故B错误；
AD．当滑片位于a端时，滑动变阻器接入电路中的电阻最大，由串联电路的分压原理可知，此时R1两端分得的电压最小，电压表的示数最小，由可知电路中的电流最小，由图乙可知，此时电压表的示数，电路中电流，根据串联电路电压的规律知，此时滑动变阻器两端的电压
则2min内R2消耗的电能
滑动变阻器的最大阻值
故AD正确；
C．则电源电压U＝10V，由可得，R1的阻值
滑片P由a向b恰好移动三分之一长度时，滑动变阻器接入电路中的电阻
此时电路中的电流
则此时R1的电功率
故C正确。
故选ACD。
16． 0.6W 0.9W
【详解】[1][2]由电路图可知，两灯并联，电流表A1测干路电流，A2测L2的电流。电压表测电源电压。根据题意可知，电源电压为3V，通过L2的电流为0.2A，电路中的总电流为0.3A。根据P=UI可得，灯泡L2的功率为P2=UI2=3V×0.2A=0.6W
电路的总功率P=UI=3V×0.3A=0.9W
17． 1.1 9×105
【详解】[1]电动机上标着“220V 2200W”字样，说明电动机的额定电压是220V，额定功率是2200W。
则电动机正常工作的电功率
P=2200W=2.2kW
工作时间
t=30min=0.5h
电动机正常工作消耗的电能
W=Pt=2.2kW×0.5h=1.1kW•h
[2]由P=UI可得，通过电动机的电流
则这段时间产生的热量
Q=I2Rt=（10A）2×5Ω×30×60s=9×105J
18． L2 15 9 13.5
【详解】[1]根据公式可得计算电流的公式，灯L1的电流为
L2的电流为
串联电路中电流处处相等，为了使灯泡正常发光，电路中的电流不能超过两灯泡额定电流中的较小值，即0.6A ，所以能正常发光的是灯泡L2。
[2]根据可得，灯L1的电阻
灯L1两端的电压为
根据串联电路电压的规律，电源电压为
[3] 并联电路中各支路两端的电压相等，为了保证电路安全，电源电压不能超过两灯泡额定电压中的较小值，即9V。
[4] 根据公式求出灯L1的实际功率
电路消耗的最大功率是
19． 1512 7.2
【详解】[1]由图可知，电热丝R1和R2串联，由欧姆定律可得，电路中的电流为
通电时间t=7min=420s
R2产生的热量Q=I2R2t=(0.6A)2×10Ω×420s=1512J
[2]若不计热量散失，煤油吸收的热量Q吸=Q=1512J
由Q吸=cmΔt可得，煤油升高的温度为
20． a 5~45 4.8 2.27
【详解】[1] 由电路图可知，闭合开关S，小灯泡和滑动变阻器串联，电压表V1测小灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测电路中电流；将滑动变阻器的滑片从最右端移至灯正常发光的位置的过程中，滑动变阻器接入电路的电阻变小，电路中电流变大，根据串联电路分压原理可知，滑动变阻器两端电压变小，小灯泡两端电压变大，所以由图可知曲线a是电流表示数与电压表V1示数的关系图像。
[2] 曲线b是电流表示数与电压表V2示数的关系图像。
由图可知，当滑片位于最右端时，滑动变阻器阻值最大，电路中的电流最小，滑动变阻器的最大阻值为
滑动变阻器阻值最小，电路中的电流最大，滑动变阻器的最小阻值为
故滑动变阻器阻值变化范围为5~45Ω
[3]由图像可知灯泡正常发光时的电流为0.6A。
其中当滑片位于最右端时，滑动变阻器接入电路阻值最大，则电路电阻最大，根据欧姆定律可知，此时电路电流最小为0.2A，此时滑动变阻器两端的电压最大，即电压表V2的示数最大为9V，灯泡两端的电压最小，即电压表V1的示数最小为2V，因串联电路总电压等于各用电器两端电压之和，所以电源电压为
由此可知灯泡正常发光时的电压为
灯泡正常发光时的功率为
[4]小灯泡正常发光时电阻，灯泡的电阻保持不变，将滑动变阻器换成与灯L相同规格的灯泡，则每个灯泡两端电压相等，为5.5V。一个灯泡的实际功率大小为
21．(1)断开
(2) 1 电阻箱
【详解】（1）按电路图连接好实物图，为了电路安全，连接时开关应断开，并将滑动变阻器滑片移至阻值最大处。
（2）[1][2]闭合开关S后，应先把开关S1接到触点1，调节滑动变阻器，使电压表的示数为灯泡的额定电压，即2.5V。
[3][4]然后把开关S1接到另一触点，并调节电阻箱，使电压表的示数为2.5V，读出此时电阻箱的示数为10Ω，这一步的目的是通过电阻箱的电阻得到灯泡的电阻，即灯泡的电阻为10Ω。
[5]小灯泡的额定功率
22．(1) 负 C
(2)0.072
【详解】（1）[1]在电路中，电流从电源的正极流出，经过用电器，流回电源的负极，在电源内部电流从负极流向正极，而负电荷定向移动的方向与电流方向相反，所以电极1相当于电源的负极。
[2]A．电池板的外壳需要具备良好的导热性，能够将壳体内的热量及时散出，降低壳体温度，故A不符合题意；
B．对于某些类型的电池板（如光伏电池板），外壳材料需要允许光线透过，以便电池板能够吸收光能并将其转换为电能。因此，良好的透光性是这类电池板外壳材料所需具备的重要性质，故B不符合题意；
C．如果外壳材料导电，那么它可能会成为电池板内部电路的短路路径，导致电池板无法正常工作甚至损坏。因此，外壳材料应该是绝缘的，以避免电流通过，故C符合题意；
D．电池板的外壳需要能够承受外部环境中的摩擦和磨损，以保护内部元件不受损害。因此，良好的耐磨性是外壳材料所需具备的重要性质，故D不符合题意。
故选C。
（2）已知一小时产生的电能为2.16×106J，则每小时输出的能量相当于节省的煤质量为
23．(1)该太阳翼每秒做功9000J
(2)
(3)40W
(4)537.5h
【详解】（1）“” 表示的物理意义是该太阳翼每秒做功9000J。
（2）已知照明灯的额定电压、额定功率，根据电功率公式，变形得该照明灯正常工作时灯丝的电阻
（3）忽略灯丝电阻变化，根据欧姆定律，此时照明灯的实际工作电流
根据电功率公式，得照明灯的实际功率
（4）“430度电”是电能，微波炉额定功率根据
根据公式，变形得工作时间：
24．(1)热
(2)高温
(3)
(4)1.32×105J
【详解】（1）电火锅是利用电流通过导体发热来加热的，故电火锅是利用了电流的热效应原理工作。
（2）由可知，当电源电压一定时，电路中的总电阻越小，总功率就越大，当开关S和触点3、4接触时，R2与R3并联，此时电路中的总电阻最小，总功率最大，电火锅处于高温挡。
（3）开关S跟触点2和3接触时，电路中只有R2，为中温挡，所以
（4）开关S跟触点3和4接触时，R2与R3并联，为高温挡
电路在此模式下1min内消耗的电能
物理量
参数
额定电压
220V
中温挡功率
1100W
低温挡功率
440W
题号
1
2
3
4
5
6
7
8
9
10
答案
C
C
D
D
C
D
D
C
B
C
题号
11
12
13
14
15





答案
BD
AD
BC
BD
ACD
