沪科版（2024）九年级全册（2024）第一节 电流做功巩固练习

这是一份沪科版（2024）九年级全册（2024）第一节 电流做功巩固练习，共17页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

一、单选题

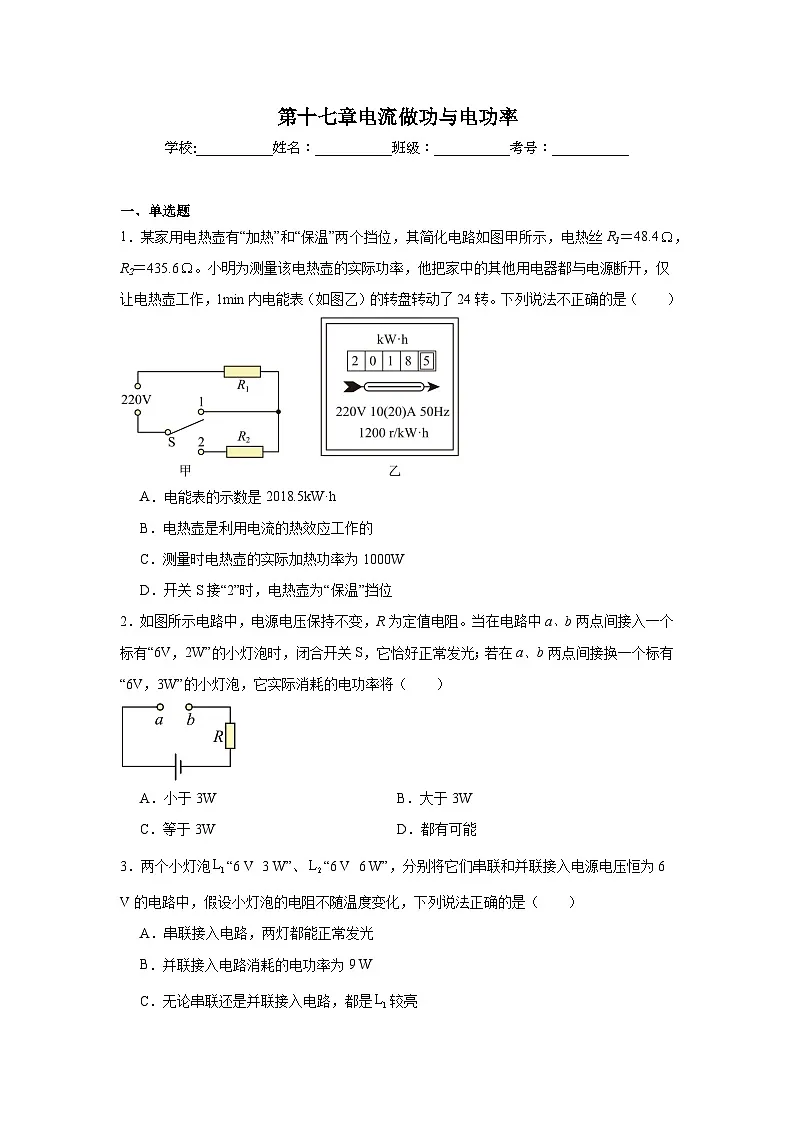

1．某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图甲所示，电热丝R1＝48.4，R2＝435.6。小明为测量该电热壶的实际功率，他把家中的其他用电器都与电源断开，仅让电热壶工作，1min内电能表（如图乙）的转盘转动了24转。下列说法不正确的是（ ）
A．电能表的示数是2018.5kW·h
B．电热壶是利用电流的热效应工作的
C．测量时电热壶的实际加热功率为1000W
D．开关S接“2”时，电热壶为“保温”挡位
2．如图所示电路中，电源电压保持不变，R为定值电阻。当在电路中a、b两点间接入一个标有“6V，2W”的小灯泡时，闭合开关S，它恰好正常发光；若在a、b两点间接换一个标有“6V，3W”的小灯泡，它实际消耗的电功率将（ ）
A．小于3WB．大于3W
C．等于3WD．都有可能
3．两个小灯泡“6 V 3 W”、“6 V 6 W”，分别将它们串联和并联接入电源电压恒为6 V的电路中，假设小灯泡的电阻不随温度变化，下列说法正确的是（ ）
A．串联接入电路，两灯都能正常发光
B．并联接入电路消耗的电功率为9 W
C．无论串联还是并联接入电路，都是较亮
D．将它们串联接入电路消耗的电功率大于并联接入电路消耗的电功率
4．小红发现某用电器铭牌标注的额定功率为1500W，这台用电器最可能是（ ）
A．电视机B．台灯C．电风扇D．电磁炉

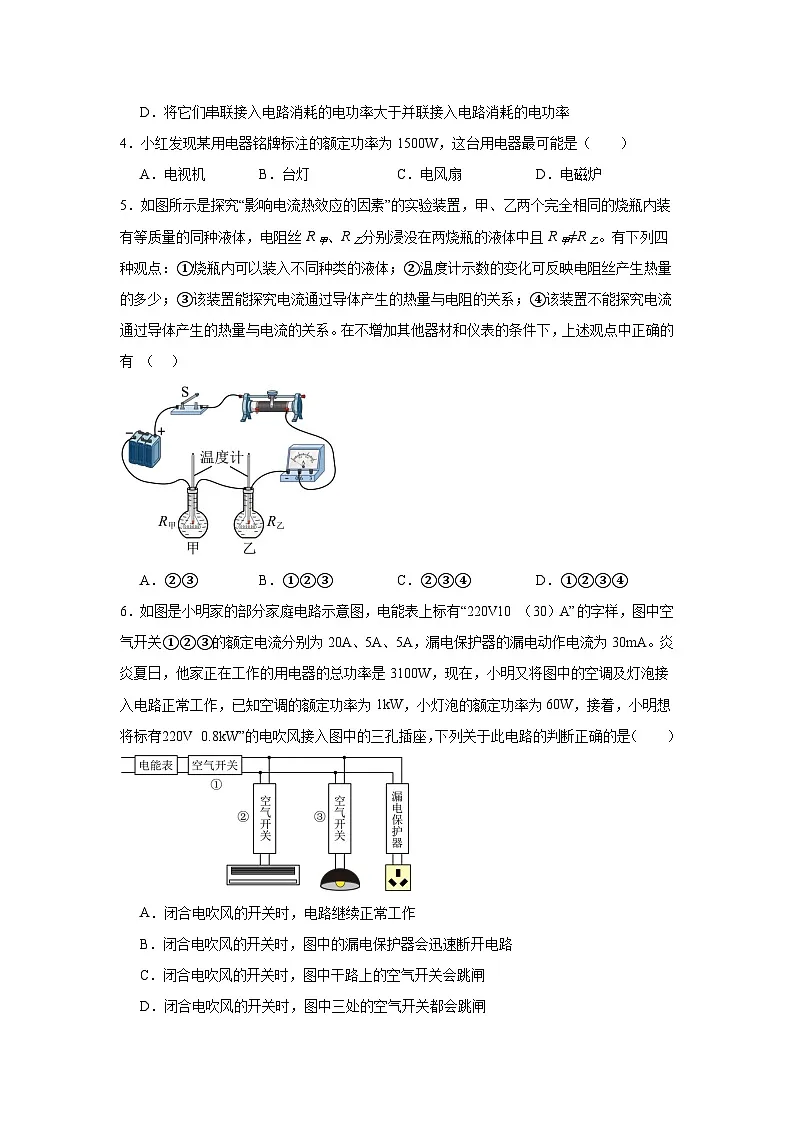

5．如图所示是探究“影响电流热效应的因素”的实验装置，甲、乙两个完全相同的烧瓶内装有等质量的同种液体，电阻丝R甲、R乙分别浸没在两烧瓶的液体中且R甲≠R乙。有下列四种观点：①烧瓶内可以装入不同种类的液体；②温度计示数的变化可反映电阻丝产生热量的多少；③该装置能探究电流通过导体产生的热量与电阻的关系；④该装置不能探究电流通过导体产生的热量与电流的关系。在不增加其他器材和仪表的条件下，上述观点中正确的有 （ ）
A．②③B．①②③C．②③④D．①②③④
6．如图是小明家的部分家庭电路示意图，电能表上标有“220V10 （30）A”的字样，图中空气开关①②③的额定电流分别为20A、5A、5A，漏电保护器的漏电动作电流为30mA。炎炎夏日，他家正在工作的用电器的总功率是3100W，现在，小明又将图中的空调及灯泡接入电路正常工作，已知空调的额定功率为1kW，小灯泡的额定功率为60W，接着，小明想将标有“220V 0.8kW”的电吹风接入图中的三孔插座，下列关于此电路的判断正确的是（ ）
A．闭合电吹风的开关时，电路继续正常工作
B．闭合电吹风的开关时，图中的漏电保护器会迅速断开电路
C．闭合电吹风的开关时，图中干路上的空气开关会跳闸
D．闭合电吹风的开关时，图中三处的空气开关都会跳闸
7．、两只灯泡分别标有“220V 100W”和“220V 40W”。若不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．的实际功率一定是100W
B．两灯正常发光时，的电阻较大
C．两灯正常发光时，相同时间内消耗的电能少
D．两灯串联接入220V的电路，两灯都能正常发光
8．2025年重庆长江生态廊道启用智能水质监测浮标，其电路原理如图所示。电源电压恒定，R为污染物浓度传感器（阻值随水中污染物浓度升高而减小），R0为定值电阻。当浮标监测区域水质突然恶化（污染物浓度升高）时，下列说法正确的是（ ）
A．电路总电阻增大
B．电流表A示数减小
C．电压表V示数增大
D．R0消耗的功率减小
9．如图甲所示，规格相同的烧杯中装了相同质量、相同初温的水，将阻值不同的两根电阻丝R1和R2与电源、开关连接成闭合电路，经过实验得到图乙所示的水温与加热时间的图线。若忽略水的蒸发和热量散失，则下列选项正确的是（ ）
A．B．
C．加热相同时间，两杯水吸收的热量相同D．升高相同的温度，两杯水吸收的热量不同
10．标有“”的电熨斗和电动机都在额定电压下工作，则下列说法中正确的是（ ）
A．通过电熨斗和电动机的电流都是
B．电熨斗和电动机线圈的电阻值都是
C．电熨斗和电动机在这内产生的热量相等
D．电熨斗和电动机在这0.5h内消耗的电能都是0.44kW·h
二、多选题
11．如图，在电热水壶旁放有一瓶普通500mL瓶装水，下列估测中较符合实际的是（ ）
A．该电水壶的安全烧水容积大约为1500mLB．春天久置于室内的瓶装水温度约为40℃
C．该电热水壶的额定电功率大约为1500WD．该电水壶的高度约为1.2dm
12．下列情况属于防止电热危害的是（ ）
A．冬天用电暖器取暖B．电脑机箱内装有小风扇
C．家用电器长时间不用，要隔一段时间通一次电D．电动机外壳上有散热片
13．如图所示是一种太阳能背包。它的前面有一个太阳能电池板，里面有一个蓄电池，可以给手机、小风扇或小台灯等电子产品供电。下列说法正确的是（ ）
A．太阳能电池板将光能转化为化学能
B．给蓄电池充电将电能转化为化学能
C．小台灯工作时将光能转化为电能
D．小风扇工作时将电能转化为机械能
三、填空题
14．如图甲所示是酒精浓度检测仪及其原理图，R2为气敏电阻，其阻值随酒精气体浓度变大而减小，R1为定值电阻，电源电压9V恒定不变，当酒精浓度从0到逐渐变大时，电压表示数与电流的关系如图乙所示。
(1)当酒精气体浓度变大时，电流表示数 （填“变大”“变小”或“不变”）；
(2)当酒精气体浓度为0时，气敏电阻R2大小为 Ω；
(3)当电流表示数为0.2A时表示酒驾，此时R2消耗的电功率是 W。
15．如图是用于煎烤食物的家用电饼铛，电饼铛正常工作时的电压是 V。工作时，电饼铛电阻丝发热升温，将食物烤熟，但连接电源的导线却几乎不发热，这是因为导线的 较小的缘故。
16．常见用电器的电功率：家用空调约 W，计算机约 W，液晶电视机约 W，电饭煲约 W。
17．小明家月初时电能表的示数如图所示，月末时电能表的示数为。若用电价格为0.5元/度，则小明家这个月需要缴纳电费 元。
18．图﹣1为灯泡L的电流与电压关系的图像。将该灯泡接入图﹣2电路，电阻R阻值为10Ω。闭合开关S，电流表示数为0.2A。则电源电压为 V，通电1min电阻R产生的热量为 J，电路消耗的总功率为 W。
四、实验题
19．在测量“小灯泡额定功率”的实验中，电源电压恒为4.5V，小灯泡标有“2.5V”字样，滑动变阻器标有“20Ω，1A”字样。
(1)闭合开关前，老师发现电路中有一根导线连接错误，请你在图甲中错误的连线上画“×”，只添加一根导线，用笔画线代替导线将电路连接正确 。
(2)闭合开关，移动滑片P到某处，发现电压表示数为1.5V，此时应将滑动变阻器的滑片向 （选填“A”或“B”）移动使小灯泡正常发光；小灯泡正常发光时的电流表示数如图乙所示为 A，则小灯泡的额定功率是 W。
(3)利用原有电路，将小灯泡替换为定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω各一个）探究电流和电阻的关系：
①将5Ω的定值电阻接入电路，闭合开关，电流表示数接近为零，电压表指针偏转至右侧无刻度的位置，则出现的故障可能是 ；
②排除故障后，将剩余4个定值电阻分别接入电路，为了完成实验，控制电压表的示数可能是 ；
A．1.8V B．2.2V C．2.7V
③将4次实验数据描绘在图丙中。图中阴影部分“面积”表示的物理量是 。分析图像可以得出结论： 。
五、综合题
20．阅读材料，回答问题。
光伏发电
光伏发电在我国能源领域占据重要地位。光伏发电简易原理如图，电池板上具有大量的不稳定电子，当太阳光照射到电池板上时，这些电子获得能量会定向移动形成电流，电流通过控制器和逆变器就可以供我们生产生活使用。但光伏发电受环境影响较大，阴影遮挡是最常见的环境影响之一。
(1)电池板中有两层纯硅掺杂形成的材料（如图），其中电极1相当于电源的 极（在电源内部电流的方向是从电源的负极流向正极）；电池板的外壳材料选择也有较高要求，其中下列性质不是外壳材料所需具备的是 （填字母）。
A．良好的导热性B．良好的透光性C．良好的导电性D．良好的耐磨性
(2)若电池板每小时输出的电能是，则每小时输出的电能相当于节省了 kg的煤。（假设煤完全燃烧，煤的热值取）
21．小明家购买了一个多挡位电火锅，其内部电路如图所示，部分参数如表所示，R1、R2、R3均为发热电阻，R3的阻值为44Ω。旋转开关S，让其和触点1和2、2和3或3和4接触时，可实现不同挡位的转换；不考虑电热丝的电阻随温度变化，c冰=4.2×103J/（kg•℃）。
(1)此电火锅利用电流 效应原理工作。
(2)当旋转开关S跟触点3和4接触时，电火锅处于 挡。
(3)电加热器中的R2阻值为多少 ？
(4)在高温挡模式下，电路1min内消耗的电能是多少 ？
《第十七章电流做功与电功率》参考答案
1．C
【详解】A．由图乙可知，电表的度数是2018.5kW·h，故A正确，不符合题意；
B．电热壶工作时将电能转化为内能，所以电热壶是利用电流的热效应工作的，故B正确，不符合题意；
C．电能表上1200r/(kW·h)表示电路中用电器每消耗1kW·h电能，电能表的转盘转过1200圈，则电能表的转盘转过24圈，电热壶消耗的电能
则电热壶的实际功率
故C错误，符合题意；
D．由图甲可知，当开关S接2时，R1、R2串联，根据串联电路的特点可知，此时电路中的总电阻最大，由可知，电路的总功率最小，电热壶处于保温挡，故D正确，不符合题意。
故选C。
2．A
【详解】如图所示为灯与定值电阻串联的电路，两个小灯泡的额定电压相等，根据可知标有“6V，3W”的小灯泡的电阻小于标有“6V，2W”的小灯泡，闭合开关S，标有“6V，2W”的小灯泡恰好正常发光，说明此时a、b两点间电压为6V，根据串联分压，当在a、b两点间接换一个标有“6V，3W”的小灯泡时，小灯泡两端电压的实际电压减小，将小于6V，此时小灯泡的实际电压小于额定电压，那么实际功率小于额定功率，因此它实际消耗的电功率将小于3W。故A符合题意，BCD不符合题意。
故选A。
3．B
【详解】两个灯泡的额定电流分别为，
两个灯泡的电阻分别为，
A．串联时，总电阻为R=R1+R2=12Ω+6Ω=18Ω
电流为
两灯泡均不能正常发光，故A错误；
B．并联时，由得，总电阻为
电路消耗的电功率
故B正确；
C．由于串联时电流相同，由得，电阻较大的灯泡L1更亮；并联时电压相同，由得，电阻较小的灯泡L2更亮，故C错误；
D．串联电路消耗的电功率为
故D错误。
故选B。
4．D
【详解】ABC．电视机的额定功率约为100W，台灯的额定功率约为30W，电风扇的额定功率约为60W，故ABC不符合题意；
D．电磁炉属于大功率用电器，其额定功率约为1500W，故D符合题意。
故选D。
5．C
【详解】①根据控制变量法，烧瓶内应该装入质量和初温相同的同种液体，通过液体温度上升的度数间接反映电热丝放出的热量多少，故①错误；
②温度计示数的变化可反映电阻丝产生热量的多少，温度升高的多说明电阻丝产生的热量多，故②正确；
③两根电热丝串联，电流和通电时间相同，电阻的大小不同，根据控制变量法可知，该装置能探究电流通过导体产生的热量与电阻的关系，故③正确；
④移动滑片位置，可以改变电路中的电流，但要控制两次实验的通电时间相同，所以还需要增加秒表才能探究电流通过导体产生的热量与电流的关系，故④错误。
故选C。
6．C
【详解】A．空调的额定功率单位换算，吹风机的额定功率0.8kW=800W
家庭电路中的总功率为
当闭合电吹风开关时，根据可得，
22.5A＞20A，空气开关①会断开，故A错误；
B．漏电动作电流为30mA ，而电吹风接入的是三孔插座，漏电保护的电流是进出线电流差，正常工作时没有漏电，所以漏电保护器不会断开。故B错误；
Ｃ．通过A答案分析可知，干路上的空气开关①会跳闸，故C正确；
Ｄ．通过空调的电流为
4.5A＜5A，空气开关②不会跳闸
通过灯的电流为
0.27A＜5A，空气开关③不会跳闸
故D错误；
故选 C。
7．C
【详解】A．“220V 100W”是L1的额定电压和额定功率，只有当L1两端电压等于额定电压220V时，其实际功率才等于100W，电压变化时实际功率也会变化，故A错误；
B．根据电功率公式​，变形可得，两灯额定电压相同，L1的额定功率更大，则L1的电阻更小，故B错误；
C．两灯正常发光时，实际功率等于额定功率，L1额定功率100W大于L2的功率40W，根据电能公式W=Pt，在相同时间内，功率越小消耗的电能越少，所以L2消耗的电能少，故C正确；
D．两灯额定电压均为 220V，串联接入220V 电路时，根据串联电路电压规律，两灯两端电压之和等于 220V，每盏灯两端电压都小于220V，所以都不能正常发光，故D错误。
故选C。
8．C
【详解】ABC．由电路图可知，定值电阻R0与气敏电阻R串联，电压表测R0两端的电压，电流表测电路中的电流；由题可知，当污染物浓度增大时，电路中的总电阻减小，由可知，电流增大，即电流表的示数增大；由U=IR可知，R0两端的电压增大，所以电压表示数增大，故AB错误，C正确；
D．R0两端的电压增大，电路中的电流增大，由可知，R0消耗的功率增大，故D错误。
故选C。
9．B
【详解】D．根据图像乙知，甲、乙两烧杯中水的质量相等、温度从20℃升高到40℃吸收的热量相同，根据Q=cmΔt可知，两杯水吸收的热量相同，故D错误；
AB．由D选项分析可知，升高相同的温度，两杯水吸收的热量相同，因为忽略热量散失，电阻丝产生的电热相同；由甲图可知，R1和R2串联，通过R1和R2的电流相同；由图乙可知，水温度从20℃升高到40℃的过程中，加热时间分别为t甲=2min，t乙=3min，根据Q=I2Rt可知，I2R1t甲=I2R2t乙
则
故A错误，B正确；
C．实验中，R1和R2串联，通过它们的电流相同，R1和R2阻值不同，根据Q=I2Rt可知，相同时间内，电阻丝R1和R2放出的热量不同，由于忽略热量散失，所以相同时间内两杯水吸收的热量不同，故C错误。
故选B。
10．D
【详解】A．标有“”的电熨斗和电动机都在额定电压下工作，通过电熨斗和电动机的电流都是，故A错误；
B．电熨斗为纯电阻元件，电阻为
电动机不是纯电阻电路，电流做功大部分转化为机械能，少量转化为热能，不能用此公式计算电阻。故B错误；
CD．电熨斗和电动机在这0.5h内消耗的电能都是
电熨斗是纯电阻电路，消耗的电能全部转化为内能；电动机是非纯电阻电路，消耗的电能只有一小部分转化为内能，即电熨斗和电动机在这内产生的热量不相等，故C错误，D正确。
故选D。
11．AC
【详解】A．电热水壶与普通水瓶高度接近，底面积是水瓶的3倍左右，即电水壶的容积约为水瓶的3倍，一般在1500mL 左右，故A符合题意；
B．室内温度一般不超过30℃，久置于室内的瓶装水温度应接近室内温度，约 25℃左右，故B不符合题意；
C．常见电热水壶的额定电功率通常在 1500～2000W 左右，1500W 是合理的，故C符合题意；
D．电热水壶的高度与水瓶的高度接近，一般在 20～30cm 左右，故D不符合题意。
故选AC。
12．BD
【详解】A．冬天用电暖器取暖属于利用了电流的热效应，不属于防止电热危害，故A不符合题意；
B．电流通过电脑内部的电路元件产生大量的热，容易烧坏电路元件，所以在电脑机箱内装有小风扇散热，属于防止电热危害，故B符合题意；
C．家用电器长时间不用，要隔一段时间通一次电是为了防止家电受潮，属于利用电热，故C不符合题意；
D．电动机工作时会产生大量的热，温度过高容易烧坏电动机，因此电动机外壳上有散热片，属于防止电热危害，故D符合题意。
故选BD。
13．BD
【详解】A．太阳能电池板是将太阳能转化为电能，故A错误；
B．给蓄电池充电是将电能转化为化学能储存起来，故B正确；
C．小台灯工作时是将电能转化为光能，故C错误；
D．小风扇工作时将电能转化为机械能，故D正确。
故选BD。
14．(1)变大
(2)70Ω
(3)1W
【详解】[1]由图甲可知，定值电阻R1与气敏电阻R2串联，电压表测R1两端电压，电流表测电路电流。已知气敏电阻R2阻值随酒精气体浓度变大而减小，当酒精气体浓度变大时，R2阻值减小，根据串联电路总电阻R =R1+R2，R2减小则总电阻R减小。又因为电源电压U=9V恒定不变，由欧姆定律可 知，电路中的电流会变大，即电流表示数变大。
[2]当酒精气体浓度为0时，气敏电阻R2阻值最大。由图乙可知，此时电路中的电流I0=0.1A，R1两端电压U1=2V。根据串联电路电压特点可知R2两端电压
根据欧姆定律可知气敏电阻R2大小为
[3]定值电阻R1的阻值为
当电流表示数为0.2A时，R1两端电压为
此时R2两端电压
此时R2消耗的电功率是
15． 220 电阻
【详解】[1]电饼铛正常工作时的电压是220V，这是因为我国家庭电路的电压标准为 220V。
[2]工作时电饼铛电阻丝发热而连接电源的导线几乎不发热，是因为导线的电阻较小。根据焦耳定律，在电流和通电时间相同的情况下，电阻越小，产生的热量越少。电阻丝的电阻较大，所以发热明显；而导线采用电阻率小的材料（如铜）制成，电阻很小，因此几乎不发热。
16． 1000 200 200 1000
【详解】[1][2][3][4]常见用电器的电功率：家用空调的功率约在1000W以上，台式计算机的功率约为200W，液晶电视机的电功率约在200W左右，电饭煲的电功率约在1000W左右。
17．50
【详解】电能表的最后一位是小数位，由图示电能表可知，电能表的示数是5588.4kW·h。则这个月消耗的电能为W=5688.4kW·h-5588.4kW·h=100kW·h=100度
电费资费标准是0.5元/度，则小明家这个月需要缴纳电费n=0.5元/度×100度=50元
18． 2 24 0.9
【详解】[1]由图2可知，闭合开关，R与L并联，电流表测量通过R的电流。电阻R的阻值为10Ω，当电流表示数为0.2A时，电阻R两端的电压为UR＝IRR＝0.2A×10Ω＝2V
根据并联电路电压规律可知，电源电压为U=UR=2V
[2]通电1min电阻R产生的热量为Q=IR2Rt＝(0.2A)2×10Ω×1×60s＝24J
[3]根据并联电路电压规律可知，灯泡两端的电压为UL＝U＝2V
由图﹣1可知，此时通过灯泡的电流为IL＝0.25A，由并联电路电流规律可知，干路电流为I＝IL+IR＝0.25A+0.2A＝0.45A
电路消耗的总功率为P＝UI＝2V×0.45A＝0.9W
19．(1)
(2) A 0.3 0.75
(3) 5Ω的定值电阻断路 C 定值电阻两端的电压 当电压一定时，电流与电阻成反比
【详解】（1）本实验中，灯泡、滑动变阻器、电流表应串联，电压表测灯泡两端的电压，并联在灯泡两端，改正后的电路图如图所示：
（2）[1]由题意知，闭合开关，移动滑片P到某处，发现电压表示数为1.5V，小于灯泡的额定电压，根据串联分压可知，应减小滑动变阻器两端的电压，即减小滑动变阻器的阻值，所以将滑动变阻器的滑片向A动使小灯泡正常发光。
[2][3]如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，小灯泡的额定功率为P=UI=2.5V×0.3A=0.75W
（3）[1]将5Ω的定值电阻接入电路，闭合开关，电流表示数为零，电路可能断路，电压表指针偏转至右侧无刻度的位置，所以原因是5Ω的定值电阻断路。
[2]研究电流与电阻的关系，要控制电压表示数不变，滑动变阻器与定值电阻串联，设电压表示数为UV，根据串联电路电压的规律，滑动变阻器分得的电压U滑=U-UV=4.5V-UV
根据分压原理有
即
因电压表示数UV为定值，由上式知，方程左边为一定值，故右边也为一定值，故当定值电阻取最大时，滑动变阻器连入电路中的电阻最大，由上式得
解得电压表的示数UV=2.5V，即为完成实验，电压表的最小电压为2.5V。
故选C。
[3][4]由图可知，图中阴影部分“面积”等于电流与电阻的乘积，根据U=IR可知，其表示的物理量是定值电阻两端的电压；因电流与电阻之积为一定值，故实验结论是：电压一定时，通过导体的电流与导体的电阻成反比。
20．(1) 负 C
(2)0.072
【详解】（1）[1]在电路中，电流从电源的正极流出，经过用电器，流回电源的负极，在电源内部电流从负极流向正极，而负电荷定向移动的方向与电流方向相反，所以电极1相当于电源的负极。
[2]A．电池板的外壳需要具备良好的导热性，能够将壳体内的热量及时散出，降低壳体温度，故A不符合题意；
B．对于某些类型的电池板（如光伏电池板），外壳材料需要允许光线透过，以便电池板能够吸收光能并将其转换为电能。因此，良好的透光性是这类电池板外壳材料所需具备的重要性质，故B不符合题意；
C．如果外壳材料导电，那么它可能会成为电池板内部电路的短路路径，导致电池板无法正常工作甚至损坏。因此，外壳材料应该是绝缘的，以避免电流通过，故C符合题意；
D．电池板的外壳需要能够承受外部环境中的摩擦和磨损，以保护内部元件不受损害。因此，良好的耐磨性是外壳材料所需具备的重要性质，故D不符合题意。
故选C。
（2）已知一小时产生的电能为2.16×106J，则每小时输出的能量相当于节省的煤质量为
21．(1)热
(2)高温
(3)
(4)1.32×105J
【详解】（1）电火锅是利用电流通过导体发热来加热的，故电火锅是利用了电流的热效应原理工作。
（2）由可知，当电源电压一定时，电路中的总电阻越小，总功率就越大，当开关S和触点3、4接触时，R2与R3并联，此时电路中的总电阻最小，总功率最大，电火锅处于高温挡。
（3）开关S跟触点2和3接触时，电路中只有R2，为中温挡，所以
（4）开关S跟触点3和4接触时，R2与R3并联，为高温挡
电路在此模式下1min内消耗的电能
物理量
参数
额定电压
220V
中温挡功率
1100W
低温挡功率
440W
题号
1
2
3
4
5
6
7
8
9
10
答案
C
A
B
D
C
C
C
C
B
D
题号
11
12
13







答案
AC
BD
BD
