初中物理沪科版（2024）九年级全册（2024）第一节 电流做功同步训练题

这是一份初中物理沪科版（2024）九年级全册（2024）第一节 电流做功同步训练题，共9页。试卷主要包含了单选题，填空题，实验探究题，简答题，作图题，综合题，科普阅读题等内容，欢迎下载使用。
一、单选题
1．小明学习了滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W 2kΩ”的电位器一个，装在了台灯（灯泡为“PZ220—60”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了。吓得他赶快扯下了插头。分析他失败的原因是（ ）
A．电位器连接时被短路
B．电位器的额定功率偏小
C．电位器的额定功率偏大
D．电位器电阻偏小，应换用20kΩ的
2．在国际单位制中，电功率的单位是（ ）
A．安培B．伏特C．瓦特D．焦耳
3．他，曾将马车车厢当作黑板忘我演算；曾发明了电流计；电流的单位用他的名字命名；被称为电学中的牛顿。这位科学家是（ ）
A．安培B．伏特C．欧姆D．瓦特
4．如图所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压为8V恒定不变。（不计温度对电阻的影响），在滑片P滑动过程中，电压表与电流表的示数变化如图乙所示，则根据图象信息可知，下列错误的是（ ）
A．R0阻值是5ΩB．电路的最小总功率是0.8W
C．电路的最大总功率是12.8WD．滑动变阻器的最大阻值是35Ω
5．如图所示的电路中，甲灯泡比乙灯泡亮，则下列描述中错误的是（ ）
A．R甲U乙C．I甲=I乙D．P甲>P乙

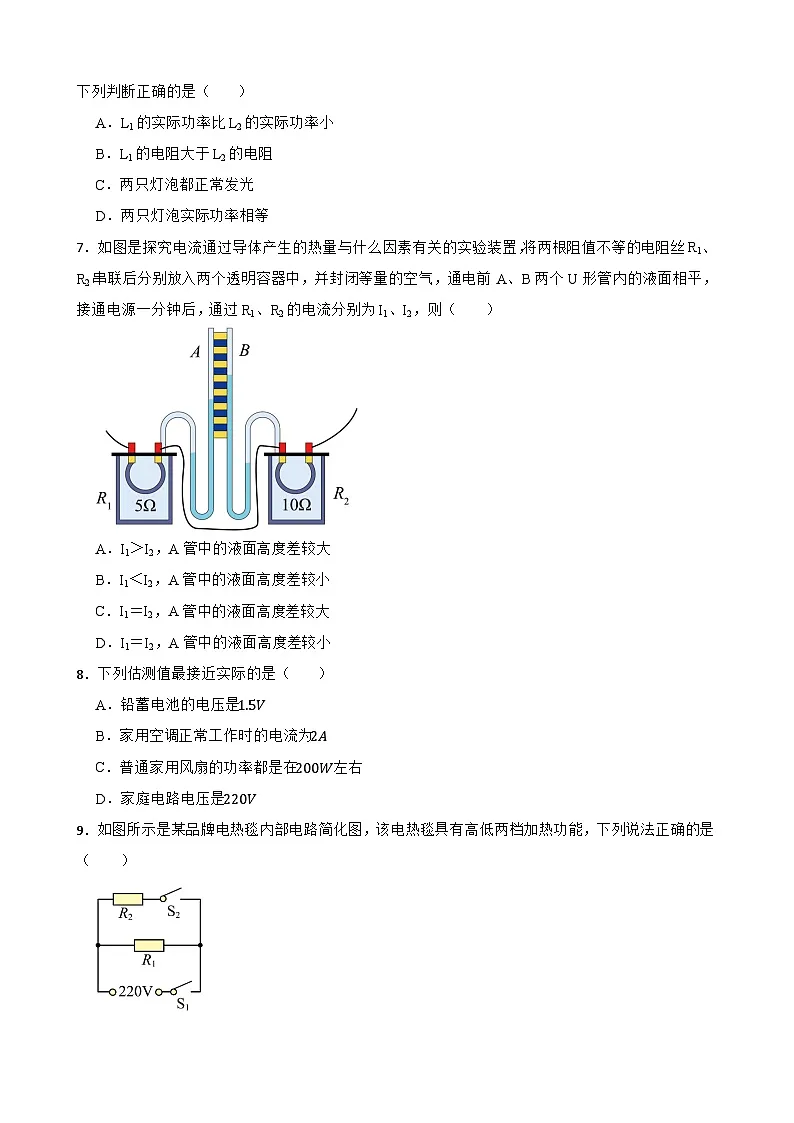

6．将规格为“2.5V 0.3A。”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是（ ）
A．L1的实际功率比L2的实际功率小
B．L1的电阻大于L2的电阻
C．两只灯泡都正常发光
D．两只灯泡实际功率相等
7．如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前 A、B两个U形管内的液面相平，接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（ ）
A．I1＞I2，A管中的液面高度差较大
B．I1＜I2，A管中的液面高度差较小
C．I1＝I2，A管中的液面高度差较大
D．I1＝I2，A管中的液面高度差较小
8．下列估测值最接近实际的是（ ）
A．铅蓄电池的电压是1.5V
B．家用空调正常工作时的电流为2A
C．普通家用风扇的功率都是在200W左右
D．家庭电路电压是220V
9．如图所示是某品牌电热毯内部电路简化图，该电热毯具有高低两档加热功能，下列说法正确的是（ ）
A．只闭合开关S1时，电路处于高温档
B．只闭合开关S2时，电路处于低温档
C．同时闭合开关S1、S2时，电路处于高温档
D．同时闭合开关S1、S2时，电路处于低温档
10．如图甲所示，电源电压恒为18V，灯泡L上标有“6V；3W”字样（假设灯泡的电阻不变），电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为200Ω。当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示。下列描述正确的是（ ）
A．定值电阻R0与R1的比值为1：2
B．只闭合S和S2，在保证电路安全的情况下，灯泡的最小功率为0.75W
C．只闭合S和S2，电路消耗的最大功率为10.8W
D．只闭合S和S2，滑动变阻器允许调节的范围是18Ω~60Ω
二、填空题
11．小明家烧开一壶水需要0.5kW•h电能，合 J（用科学记数法表示）。如果用燃煤来烧开这壶水，不计热损失，标准煤的热值为3×107J/kg，消耗 g标准煤。
12．如图是某家庭电能表的表盘，将家中其他用电器关闭，只让干衣机单独工作，观察到6min内电能表指示灯闪烁了160次，则干衣机的实际功率是 W。
13．如图甲所示的电路中，电源电压不变，小灯泡L的额定电压为24V，当把滑片P滑到最左端时，小灯泡恰好正常发光。图乙为通过灯泡L的电流与其两端电压的关系，当小灯泡正常发光时灯丝的电阻为 Ω。调节滑动变阻器P，当其连入电路的阻值是 Ω时，小灯泡的实际功率为1.2W。
14．有时候为了延长灯泡的使用寿命，需要将两个灯泡串联起来使用。如图所示，小伟将两个标有“220V 100W”字样的灯泡串联在家庭电路中。闭合开关后，通过灯泡的电流为 A，这两个灯泡的总功率是 W。
15．在“练习使用滑动变阻器”的实验中，连接了如图所示电路。闭合开关，当滑片P向 移动时小灯泡变亮；已知电源电压为9V，小灯泡标有“6V 3W”的字样，当小灯泡正常发光时，滑动变阻器连入电路的电阻为 Ω。
16．如图甲所示的电路， R0为定值电阻，R为滑动变阻器。闭合开关，将滑片从一端移到另一端时，电压表示数U与电流表示数I的图像如图乙所示，则滑动变阻器的最大阻值为 Ω；当滑动变阻器接入电路的阻值最大时，定值电阻R0消耗的功率为 W。
三、实验探究题
17．如图所示是求实中学的物理学习小组进行探究电流通电导体产生热量的多少跟哪些因素有关的装置，可供选用的器材有：6V的学生电源一个、5Ω的发热电阻两只、10Ω的发热电阻两只、量程适合的温度计两支、相同的烧瓶两只、水、酒精、煤油、开关、导线若干。
（1）已知比热容的大小为c水>c酒精>c煤油，为了缩短实验时间，实验前应在相同的两只烧瓶内装入 相等的 ；
（2）在这个实验中，电流产生的热量的多少，是通过 体现出来的；
（3）实验时，先闭合开关，然后移动滑动变阻器的滑片到某一适当位置处并保持不变，再进行观察。图中的电阻丝R甲，R乙串联接到电路中是保证 相同，本实验装置是用来探究电流产生的热量与 是否有关，设计电路时应使R甲，R乙的阻值 （选填相同或不同）；
（4）完成了上述实验后，继续向左移动滑动变阻器的滑片P可观察到两支温度计的示数都比原来上升得 （选填快或慢）。说明在电阻和通电时间都相同的情况下， 越大，电流通过电阻丝产生的热量就越多。
四、简答题
18．喜欢实验的小科，在实验室里用口香糖包装锡纸做了一个有趣的实验，他将一张口香糖包装锡纸用剪刀修剪成中间狭窄的条形，然后把锡纸接在5号电池的正负极（如图所示），过一会儿，锡纸竟然燃烧起来，请结合所学知识对“锡纸燃烧”的现象做出合理的解释。
五、作图题
19．（1）小华家住楼上，最近正在装修房子，需要搬运装修材料，但有些材料由于楼道过窄不方便搬运，于是小华建议采用如图所示的滑轮组，这样站在地上就可以把材料运上楼，请你帮助小华画出滑轮组的绕线示意图。
（2）如图所示，在〇内填入电流表或电压表的符号，闭合开关后，两灯泡都能发光。
（3）小光用如图所示的器材在实验室做“测量灯泡的额定电功率”的实验，已知小灯泡上标有“2.5V，0.75W”。请用笔画线代替导线按要求完成电路连接。要求：电流表测小灯泡的电流；电压表测量小灯泡两端的电压；当滑动变阻器的滑片P向左移动时，灯泡L亮度变暗。
六、综合题
20．佳佳家里的电火锅有高温、低温两个档位可以选择，她翻阅电火锅的说明书，电火锅的简化电路如图所示。已知电火锅的额定电压为220V，R1和R2均为电火锅底座中的加热元件，R1、R2的阻值均为110Ω。在额定电压下：
（1）开关与1、2接触时，电火锅是 挡；
（2）求高温挡时，电路的总电流 ；
（3）如果将加热元件R2用阻值为55Ω的R3替换，则高温挡时，该电火锅的电功率为多少 ？
七、科普阅读题
21．阅读材料，回答下列问题。
智慧教室互动黑板
智慧教室互动黑板采用电容触控技术将传统的手写黑板和多媒体应用相结合。既可以像普通黑板一样用粉笔正常书写，也可以像平板一样，用手触控观看视频、图片、动画等各种丰富的多媒体应用。电子黑板采用电容触控技术，触摸屏是通过传感器来感知物体在屏上的运动，目前触摸屏大多采用电容式触摸屏， 电容通常就是由两片相距很近的导电极板组成。电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导电性且透明的薄膜材料。当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上，通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置， 进而感知手指在屏上的运动轨迹。
（1）电容式触摸屏夹层中的薄膜材料是 （选填“导体”或“绝缘体”）。通过触摸屏周边分布的电极检测 的变化，可感知手指的运动轨迹；
（2）电子黑板在播放视频时的电功率为 1000W，黑屏模式的电功率为 100W。若一节课上老师播放视频 10min，其余的 30min 电子黑板都处于黑屏的状态，则电子黑板在 40min 内消耗的总电能是 J；
（3）黑屏模式时，电子黑板的电源线不怎么热，但在播放视频时，电源线明显发热，这是为什么呢？为了用电安全，应该对电源线做怎样的改进？
参考答案
1．B
2．C
3．A
4．B
5．A
6．A
7．D
8．D
9．C
10．B
11．1.8×106；60
12．1000
13．60；90
14．0.23；50
15．左；6
16．50；0.1
17．质量；煤油；温度计的示数变化；通过电阻的电流和通电时间；电阻的大小；不同；快；电流
18．答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧；由图知，锡纸中间狭窄处横截面积较小，所以电阻较大，由公式Q＝I2Rt知，在电流、通电时间一定时，电阻越大，产生的热量越多，所以锡纸中间狭窄处容易燃烧。
19．（1）
（2）
（3）
20．（1）低温
（2）4A
（3）1320W
21．（1）导体；电荷分布
（2）7.8×105
（3）电源线的电阻一定，电路的电压保持不变，而播放视频时电功率大，据P=UI知，此时通过电路的电流变大，据焦耳定律Q=I2Rt知，电阻和通电时间一定时，电流越大，产生的热量越多。所以播放视频时，电源线明显发热。为了用电安全，电源线应用电阻较小的导线，可更换横截面积更大的导线。
