物理九年级全册电流做功课堂检测

这是一份物理九年级全册电流做功课堂检测，共14页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

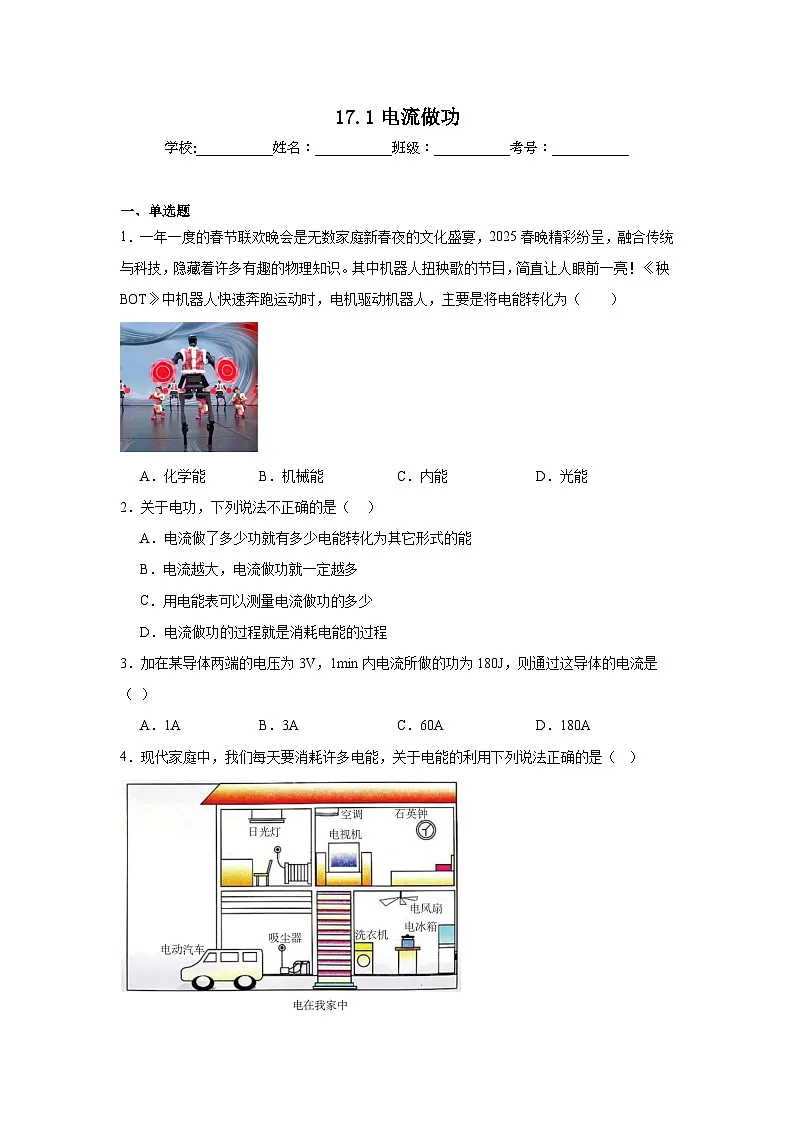

一、单选题
1．一年一度的春节联欢晚会是无数家庭新春夜的文化盛宴，2025春晚精彩纷呈，融合传统与科技，隐藏着许多有趣的物理知识。其中机器人扭秧歌的节目，简直让人眼前一亮！《秧BOT》中机器人快速奔跑运动时，电机驱动机器人，主要是将电能转化为（ ）
A．化学能B．机械能C．内能D．光能
2．关于电功，下列说法不正确的是（ ）
A．电流做了多少功就有多少电能转化为其它形式的能
B．电流越大，电流做功就一定越多
C．用电能表可以测量电流做功的多少
D．电流做功的过程就是消耗电能的过程
3．加在某导体两端的电压为3V，1min内电流所做的功为180J，则通过这导体的电流是（ ）
A．1AB．3AC．60AD．180A

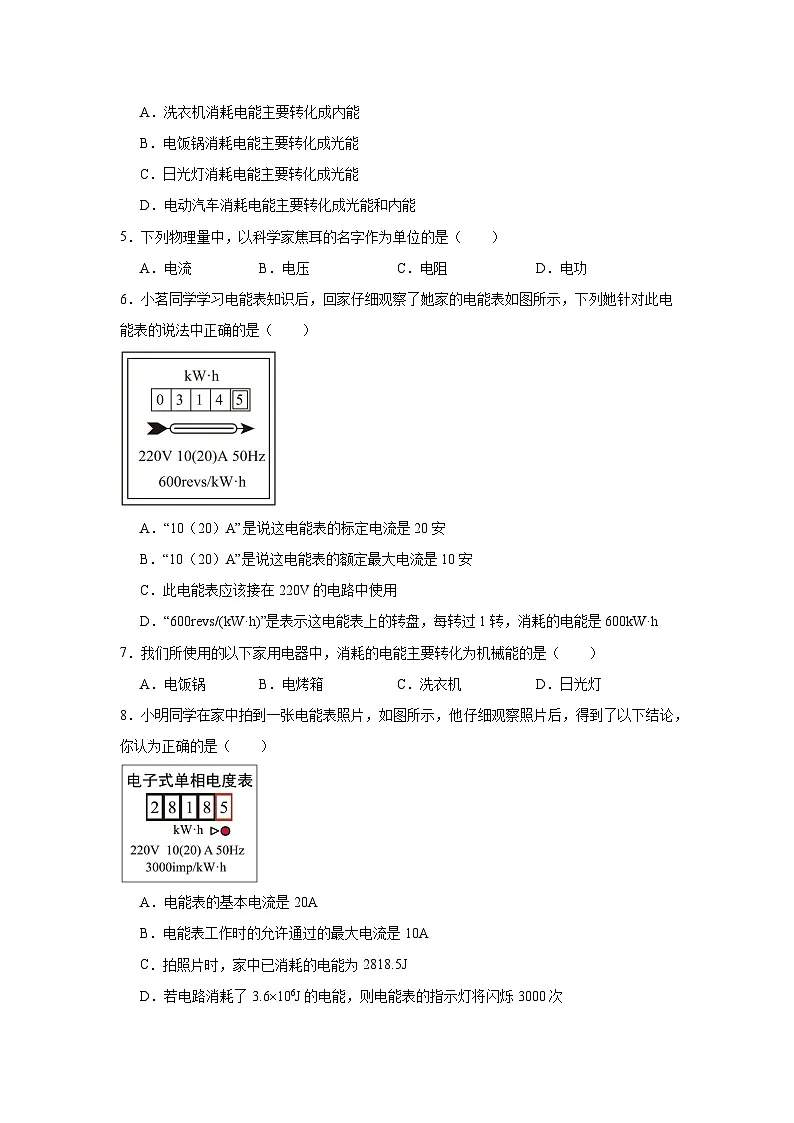

4．现代家庭中，我们每天要消耗许多电能，关于电能的利用下列说法正确的是（ ）
A．洗衣机消耗电能主要转化成内能
B．电饭锅消耗电能主要转化成光能
C．日光灯消耗电能主要转化成光能
D．电动汽车消耗电能主要转化成光能和内能
5．下列物理量中，以科学家焦耳的名字作为单位的是（ ）
A．电流B．电压C．电阻D．电功
6．小茗同学学习电能表知识后，回家仔细观察了她家的电能表如图所示，下列她针对此电能表的说法中正确的是（ ）
A．“10（20）A”是说这电能表的标定电流是20安
B．“10（20）A”是说这电能表的额定最大电流是10安
C．此电能表应该接在220V的电路中使用
D．“600revs/(kW·h)”是表示这电能表上的转盘，每转过1转，消耗的电能是600kW·h
7．我们所使用的以下家用电器中，消耗的电能主要转化为机械能的是（ ）
A．电饭锅B．电烤箱C．洗衣机D．日光灯
8．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到了以下结论，你认为正确的是（ ）
A．电能表的基本电流是20A
B．电能表工作时的允许通过的最大电流是10A
C．拍照片时，家中已消耗的电能为2818.5J
D．若电路消耗了3.6106J的电能，则电能表的指示灯将闪烁3000次

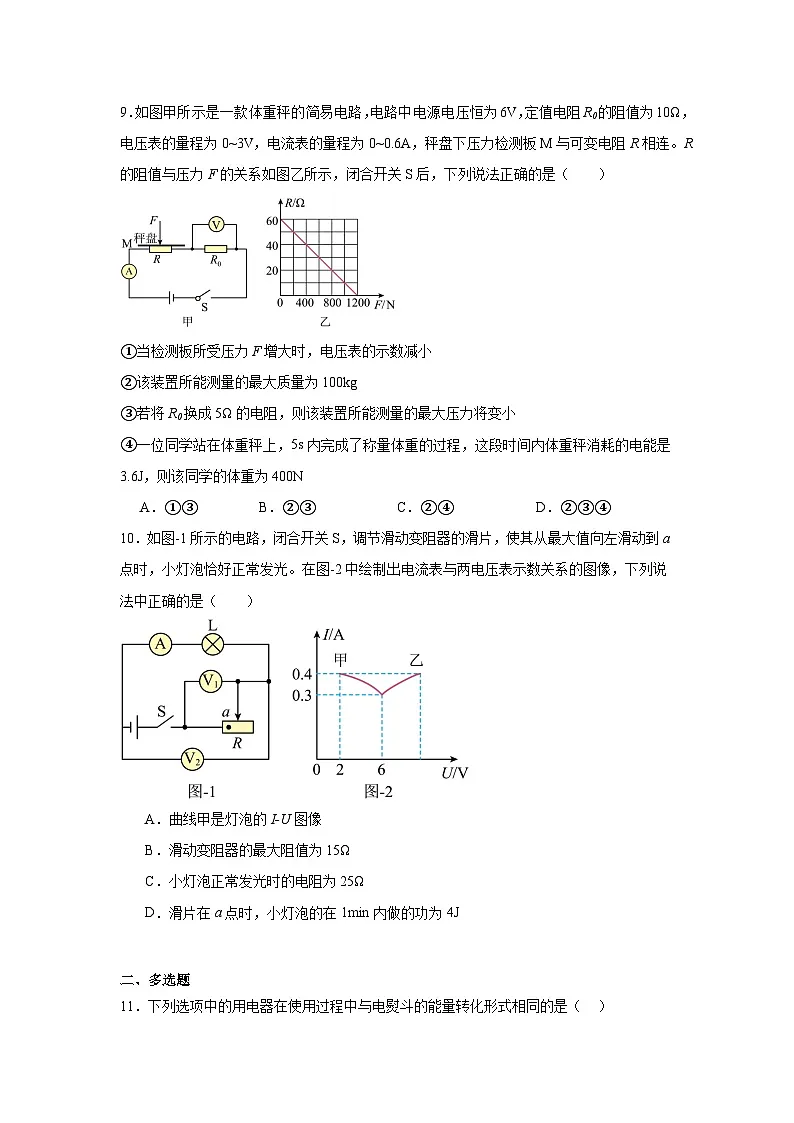

9．如图甲所示是一款体重秤的简易电路，电路中电源电压恒为6V，定值电阻R0的阻值为10Ω，电压表的量程为0~3V，电流表的量程为0~0.6A，秤盘下压力检测板M与可变电阻R相连。R的阻值与压力F的关系如图乙所示，闭合开关S后，下列说法正确的是（ ）
①当检测板所受压力F增大时，电压表的示数减小
②该装置所能测量的最大质量为100kg
③若将R0换成5Ω的电阻，则该装置所能测量的最大压力将变小
④一位同学站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是3.6J，则该同学的体重为400N
A．①③B．②③C．②④D．②③④
10．如图-1所示的电路，闭合开关S，调节滑动变阻器的滑片，使其从最大值向左滑动到a点时，小灯泡恰好正常发光。在图-2中绘制出电流表与两电压表示数关系的图像，下列说法中正确的是（ ）
A．曲线甲是灯泡的I-U图像
B．滑动变阻器的最大阻值为15Ω
C．小灯泡正常发光时的电阻为25Ω
D．滑片在a点时，小灯泡的在1min内做的功为4J
二、多选题
11．下列选项中的用电器在使用过程中与电熨斗的能量转化形式相同的是（ ）
A．电风扇B．电饭煲
C．电水壶D．笔记本电脑
12．如图所示是一种太阳能背包。它的前面有一个太阳能电池板，里面有一个蓄电池，可以给手机、小风扇或小台灯等电子产品供电。下列说法正确的是（ ）
A．太阳能电池板将光能转化为化学能
B．给蓄电池充电将电能转化为化学能
C．小台灯工作时将光能转化为电能
D．小风扇工作时将电能转化为机械能
三、填空题
13．电能的单位换算：
(1)5kW·h= J；
(2)= kW·h。
14．如图所示为一款充电宝给两部手机充电，这两部手机是 （选填“串联”或“并联”）的；如图所示，是家庭电路中电子式电能表的表盘，将一个电磁炉单独接在这个家庭电路中正常工作12min，电能表指示灯闪烁了1000次，则电能表的示数将变为 kW·h。
15．如图甲所示电路中，电源电压恒为4V，使用适当的电表量程后，闭合开关S，电压表的示数如图乙所示，则电压表的示数为 V，灯泡L1、L2的电阻分别为R1、R2，则R1：R2= ；若将灯泡L1、L2改接成并联电路，则在1min内电流通过L1、L2做的功分别为W1、W2，则W1：W2＝ 。（假设灯丝电阻不变）
16．小何同学在探究并联电路电流的特点时，利用可变电源按照如图甲所示的电路进行探究，得到了如图乙所示的U-I图像。当只闭合开关时，电流表的示数为0.5A，则此时电源电压为 V，再将开关 闭合时，此时电流表的示数将 （选填“增大”“减小”或“不变”），此时通电1min，整个电路消耗的电能为 J。
17．雯雯想知道家里一个月能用多少电，暑假时她观察自家的电能表，读数为，10天后再次查看电能表，读数如图所示，则这段时间内消耗的电能为 度；若一度电0.5元，则这段时间需要缴纳 元电费。
四、实验题
18．小龙的妈妈购买了一款“节电器”，根据商家介绍，只要把该节电器插在家中插座上（如图所示）就能“有效节电”。小龙对于该款“节电器”是否能够省电有质疑，他设计了如下实验进行探究。
（1）实验前，断开家中全部用电器，将该“节电器”插在家中的插座上，记录此时家中电能表的示数W1。
（2）仅将一个电暖气接入家庭电路中，让它在额定电压下持续工作60min后，使电暖气停止工作，记录此时 。
（3）第二次实验，他将 ，使电暖气停止工作，记录电能表的示数W3。
（4）根据实验记录的数据，计算前、后两次家中耗电量 = ，= ，发现： 由此可以得到结论：该款“节电器” 。
五、综合题
19．阅读材料，回答问题。
光伏发电
光伏发电在我国能源领域占据重要地位。光伏发电简易原理如图，电池板上具有大量的不稳定电子，当太阳光照射到电池板上时，这些电子获得能量会定向移动形成电流，电流通过控制器和逆变器就可以供我们生产生活使用。但光伏发电受环境影响较大，阴影遮挡是最常见的环境影响之一。
(1)电池板中有两层纯硅掺杂形成的材料（如图），其中电极1相当于电源的 极（在电源内部电流的方向是从电源的负极流向正极）；电池板的外壳材料选择也有较高要求，其中下列性质不是外壳材料所需具备的是 （填字母）。
A．良好的导热性B．良好的透光性C．良好的导电性D．良好的耐磨性
(2)若电池板每小时输出的电能是，则每小时输出的电能相当于节省了 kg的煤。（假设煤完全燃烧，煤的热值取）
《17.1电流做功》参考答案
1．B
【详解】机器人快速奔跑运动时，电机驱动机器人，电机消耗电能，获得机械能，因此其主要是将电能转化为机械能，故B符合题意，ACD不符合题意。
故选B。
2．B
【详解】A．电流做功的过程就是电能转化为其他形式能的过程，电流做了多少功，就有多少电能转化为其他形式的能，故A正确，不符合题意；
B．电流做功的多少由公式 W=UIt 决定，不仅与电流有关，还与电压、时间有关。仅电流大，不能确定做功一定多，故B错误，符合题意；
C．电能表是用来测量电流做功（消耗电能）多少的仪器，故C正确，不符合题意；
D．电流做功的过程就是消耗电能的过程，电流做了多少功就消耗了多少电能。故D正确，不符合题意。
故选B。
3．A
【详解】由W=UIt得通过导体的电流
故BCD不符合题意，A符合题意。
故选A。
4．C
【详解】A．洗衣机工作时，主要是电动机带动洗衣桶等部件转动，消耗的电能主要转化为机械能，而不是内能，故A错误；
B．电饭锅是利用电流的热效应工作的，消耗的电能主要转化为内能，用来加热食物，不是光能，故B错误；
C．日光灯工作时，消耗电能主要是为了发光，所以主要转化为光能，故C正确；
D．电动汽车消耗电能主要是为了获得动力，转化为机械能，虽然在工作过程中也会有少量内能产生，但主要转化的不是光能和内能，故D错误。
故选 C。
5．D
【详解】A．电流的国际单位是安培（A），简称安，是以法国物理学家安培的名字命名的，故A不符合题意；
B．电压的国际单位是伏特（V），简称伏，是以意大利物理学家伏特的名字命名的，故B不符合题意；
C．电阻的国际单位是欧姆（Ω），简称欧，是以德国物理学家欧姆的名字命名的，故C不符合题意；
D．电功的国际单位是焦耳（J），简称焦，是以英国物理学家焦耳的名字命名的，故D符合题意。
故选D。
6．C
【详解】AB．“10（20）A”表示电能表的标定电流是10A，额定最大电流是20A，故AB错误；
C．家庭电路的电压是220V，220V表示电能表应该在220V的电路中使用，故C正确；
D．“600revs/(kW·h)”是表示这电能表上的转盘，每转过600转，消耗的电能是1kW·h，故D错误。
故选C。
7．C
【详解】A．电饭锅工作时主要把电能转化为内能，故A不符合题意；
B．电烤箱工作时主要把电能转化为内能，故B不符合题意；
C．洗衣机主要将电能转化为机械能，少部分电能转化为内能，故C符合题意；
D．日光灯工作时主要把电能转化为光能，少部分电能转化为内能，故D不符合题意。
故选 C。
8．D
【详解】AB．电能表上标有“10（20）A”，其中10A 是基本电流，20A是允许通过的最大电流，故A错误，B错误；
C．拍照片时，家中已消耗的电能为2818.5kW・h，故C错误；
D．因为3.6×106J = 1kW・h，根据“3000imp/kW・h”可知，电路消耗1kW・h的电能，电能表的指示灯将闪烁3000 次，所以若电路消耗了3.6×106J 的电能，则电能表的指示灯将闪烁3000 次，故D正确。
故选D。
9．C
【详解】由图甲可知，R和R0串联，电压表测定值电阻R0两端的电压，电流表测串联电路中的电流。
①由图乙可知，当检测板所受压力增大时，R的阻值减小，根据串联的电阻特点可知，电路中的总电阻减小，电源电压不变，由欧姆定律可知，电路中的电流增大，R0是定值电阻，根据U=IR可知R0两端的电压增大，即电压表的示数增大，故①错误；
②由电压表的量程可知R0两端的电压最大为3V，此时电路中的电流为
电路中的最大电流为I大=I=0.3A
电路中的最小总电阻为
根据串联电路的电阻特点可知，R的最小阻值为R小=R总小-R0=20Ω-10Ω=10Ω
由图乙可知，当R小=10Ω时，该装置所能测量的最大压力为1000N，则所能测量物体的重力为G=F=1000N
则该装置所能测量的最大质量为
故②正确；
③若将R0换成5Ω的电阻，R0的阻值变小，由电压表的量程可知R0两端的电压最大为3V，根据串联电路的电压特点可知压敏电阻两端的电压为UR=U-U0=6V-3V=3V
由串联分压可知，压敏电阻接入电路的阻值变小，由图乙可知可该装置所能测量的最大压力将变大，故③错误；
④该同学站在体重秤上时，电路中的电流为
电路的总电阻为
R的阻值为R'=R总-R0=50Ω-10Ω=40Ω
由图乙可知F的大小为400N，即该同学的体重为400N，故④正确。
综上所述，②④正确，故ABD错误，C正确。
故选C。
10．C
【详解】A．由图1可知，灯泡L与滑动变阻器R串联，电压表V1测R两端的电压，电压表V2​测L两端的电压，电流表测电路中的电流。当滑动变阻器的滑片从最大值向左滑动到a点时，滑动变阻器接入电路的电阻变小，电路中的电流变大，灯泡两端的电压变大，所以曲线乙是灯泡的I−U图像，曲线甲是滑动变阻器的I−U图像，故A错误；
B．当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由图2可知，此时电流I=0.3A，滑动变阻器两端的电压UR=6V，根据，可得滑动变阻器的最大阻值，故B错误；
C．由图2可知，当电路中电流为0.3A时，灯泡和滑动变阻器的电压均为6V，所以电源电压为12V。小灯泡恰好正常发光时，电路中的电流最大，由图2可知，此时电流I′=0.4A，滑动变阻器的电压为2V，所以灯泡两端的电压UL=U-U′=12V-2V=10V，可得小灯泡正常发光时的电阻，故C正确；
D．滑片在a点时，小灯泡正常发光，此时电流I′=0.4A，电压UL=10V，可得小灯泡在1min内做的功W=UIt=10V×0.4A×60s=240J，故D错误。
故选C。
11．BC
【详解】电熨斗使用过程中将电能转化为内能。
A．电风扇使用过程中将电能转化为机械能与内能，故A不符合题意；
B．电饭煲使用过程中将电能转化为内能，故B符合题意；
C．电水壶使用过程中将电能转化为内能，故C符合题意；
D．笔记本电脑使用过程中将电能转化为光能、内能与机械能，故D不符合题意
故选BC。
12．BD
【详解】A．太阳能电池板是将太阳能转化为电能，故A错误；
B．给蓄电池充电是将电能转化为化学能储存起来，故B正确；
C．小台灯工作时是将电能转化为光能，故C错误；
D．小风扇工作时将电能转化为机械能，故D正确。
故选BD。
13．(1)
(2)1.5
【详解】（1）因为1kW·h=1×103W×3600s=3.6×106J
所以5kW·h=5×3.6×106J=1.8×107J
（2）
14． 并联 31.9
【详解】[1]充电宝可以同时给两部手机充电，在充电过程中，由于各用电器之间工作情况互不影响，所以两部手机之间是并联的。
[2]电能表上“2500imp/kW⋅h”表示每消耗1kW⋅h的电能，指示灯闪烁2500次。
指示灯闪烁1000次，消耗的电能
由图可知，电能表原来的示数是31.5kW⋅h，则电能表的示数将变为
15． 1.5 3∶5 5∶3
【详解】[1]图甲电路中，电源电压为4V不变。闭合开关S后，两灯串联，电压表测量L1两端电压，根据串联电路的电压规律，电压表示数小于电源电压4V，故乙图中电压表所选用的是小量程，分度值为0.1V，示数为1.5V。
[2]根据串联电路的电压规律，灯L2两端的电压为
根据串联分压规律有
[3]由于电路改变后两灯并联，它们两端电压相等，且通电时间相等为1min。则在1min内电流通过L1、L2做的功之比为
16． 2 增大 84
【详解】[1]当只闭合开关S₁时，电路中只有灯泡L接入，电流表的示数为0.5A，由题图乙可知，此时小灯泡两端的电压即为电源电压，电源电压为U=UL=2V
[2]由电路图可知，闭合开关S2，灯泡L与电阻R并联，电流表测干路电流，电流表示数将增大。
[3]闭合开关S2后，由题图乙可知，此时电流表的示数为I=IL+IR=0.5A+0.2A=0.7A
通电1min，整个电路消耗的电能为W=UIt=2V×0.7A×1×60s=84J
17． 15.5 7.75
【详解】[1]如图，电能表的读数为，这段时间内消耗的电能为
[2]若一度电0.5元，则这段时间需要缴纳电费
18．
家中电能表的示数W2
见解析
W2−W1
W3−W2
不能有效节电
【详解】（2）[1]仅将一个电暖气接入家庭电路中，让它在额定电压下持续工作60min后，使电暖气停止工作。实验的目的是测量该电暖气在60min内消耗的电能，故应记录它工作后家中电能表的示数W2。
（3）[2]第二次实验时，要对比“节电器”能否节电，故应保持其他条件不变，将该“节电器”从插座拔下，让电暖气在额定电压下持续工作60min后，使电暖气停止工作，记录电能表的示数W3。
（4）[3][4][5]根据实验记录的数据可得，前一次实验家中的耗电量为
后一次实验家中的耗电量为
发现：W前＞W后，即使用“节电器”时耗电量多，由此可以得到结论：该款“节电器”不能有效节电。
19．(1) 负 C
(2)0.072
【详解】（1）[1]在电路中，电流从电源的正极流出，经过用电器，流回电源的负极，在电源内部电流从负极流向正极，而负电荷定向移动的方向与电流方向相反，所以电极1相当于电源的负极。
[2]A．电池板的外壳需要具备良好的导热性，能够将壳体内的热量及时散出，降低壳体温度，故A不符合题意；
B．对于某些类型的电池板（如光伏电池板），外壳材料需要允许光线透过，以便电池板能够吸收光能并将其转换为电能。因此，良好的透光性是这类电池板外壳材料所需具备的重要性质，故B不符合题意；
C．如果外壳材料导电，那么它可能会成为电池板内部电路的短路路径，导致电池板无法正常工作甚至损坏。因此，外壳材料应该是绝缘的，以避免电流通过，故C符合题意；
D．电池板的外壳需要能够承受外部环境中的摩擦和磨损，以保护内部元件不受损害。因此，良好的耐磨性是外壳材料所需具备的重要性质，故D不符合题意。
故选C。
（2）已知一小时产生的电能为2.16×106J，则每小时输出的能量相当于节省的煤质量为
题号
1
2
3
4
5
6
7
8
9
10
答案
B
B
A
C
D
C
C
D
C
C
题号
11
12








答案
BC
BD
