初中物理沪科版（2024）九年级全册（2024）第一节 电流做功复习ppt课件

这是一份初中物理沪科版（2024）九年级全册（2024）第一节 电流做功复习ppt课件，共58页。

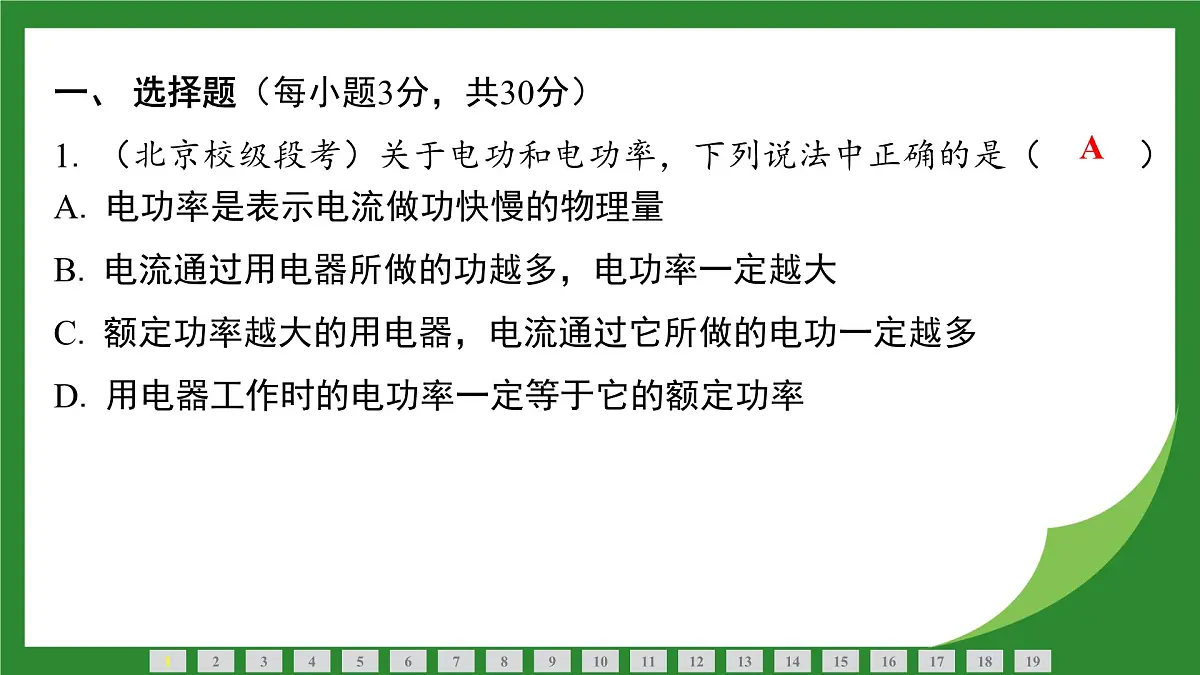

一、 选择题（每小题3分，共30分）1. （北京校级段考）关于电功和电功率，下列说法中正确的是（　A　）

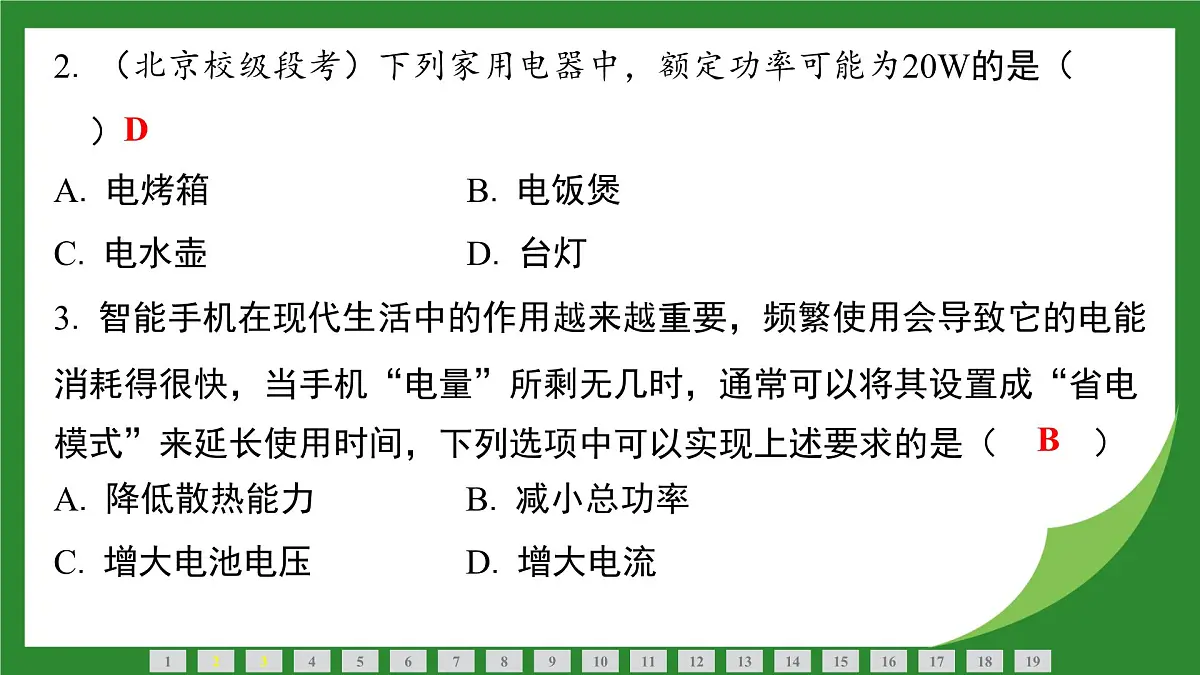

2. （北京校级段考）下列家用电器中，额定功率可能为20W的是（　D　）
3. 智能手机在现代生活中的作用越来越重要，频繁使用会导致它的电能消耗得很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，下列选项中可以实现上述要求的是（　B　）

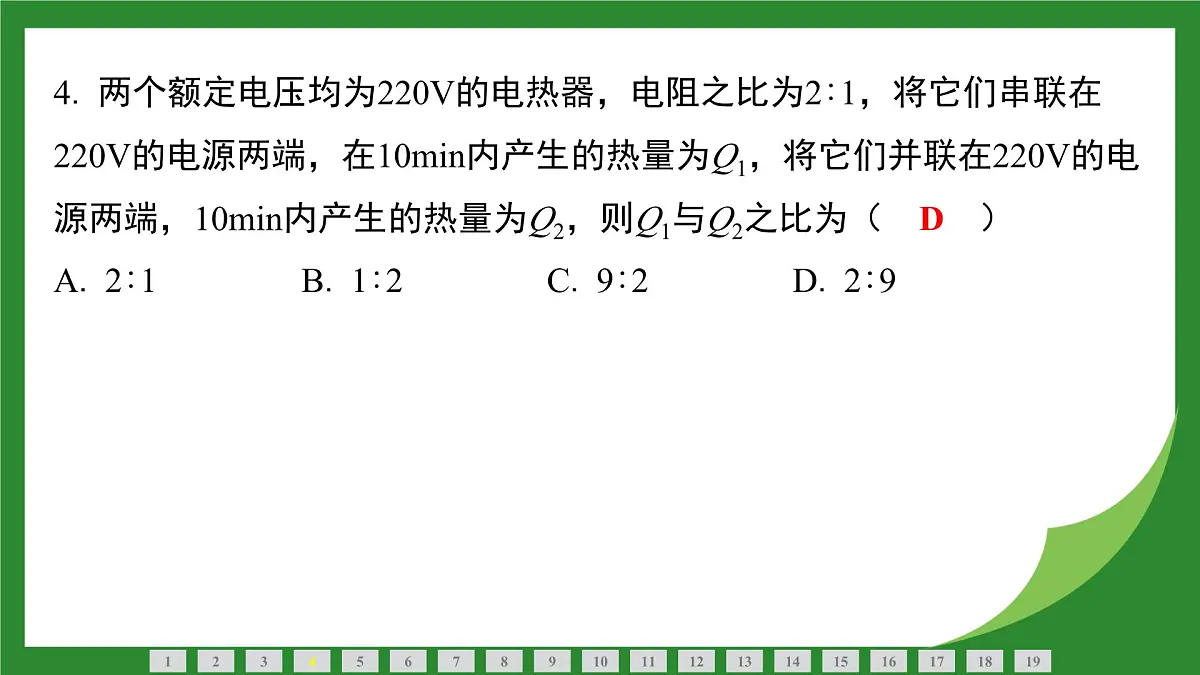

4. 两个额定电压均为220V的电热器，电阻之比为2∶1，将它们串联在220V的电源两端，在10min内产生的热量为Q1，将它们并联在220V的电源两端，10min内产生的热量为Q2，则Q1与Q2之比为（　D　）

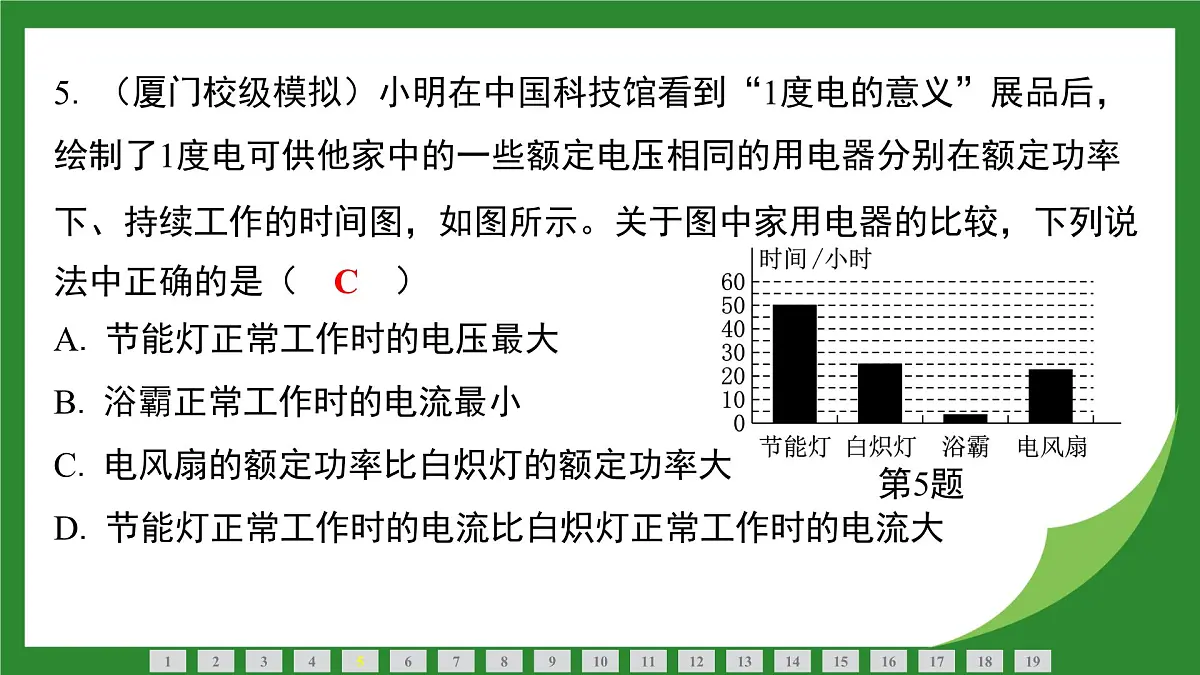

5. （厦门校级模拟）小明在中国科技馆看到“1度电的意义”展品后，绘制了1度电可供他家中的一些额定电压相同的用电器分别在额定功率下、持续工作的时间图，如图所示。关于图中家用电器的比较，下列说法中正确的是（　C　）

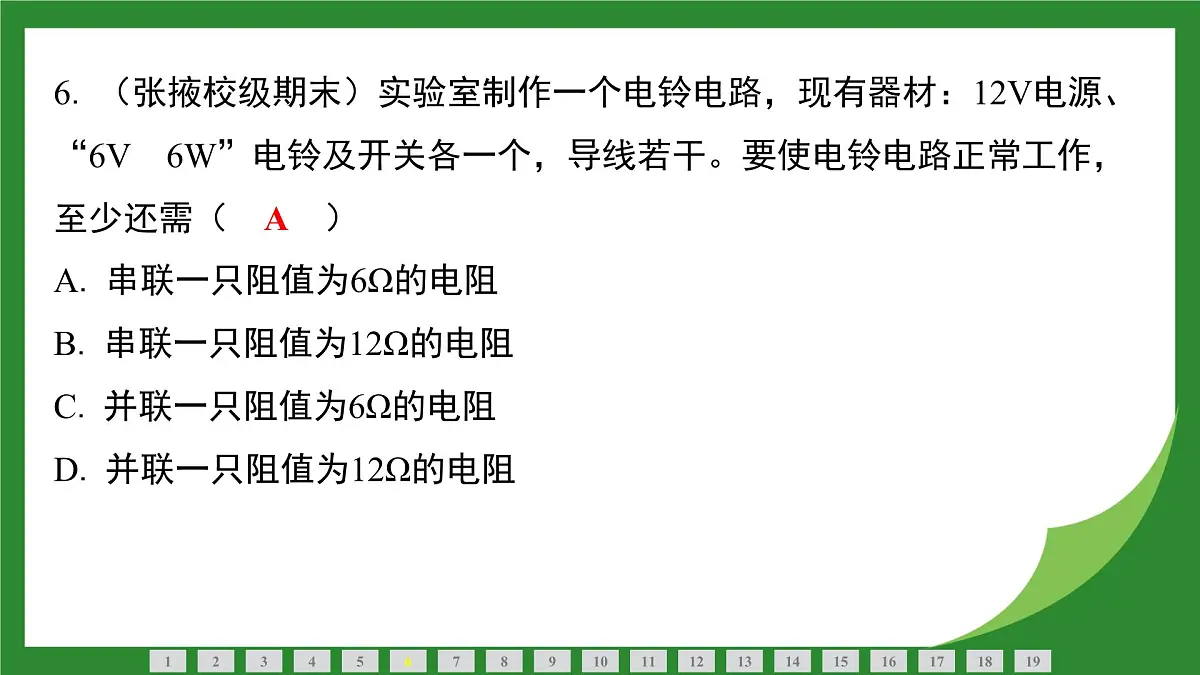

6. （张掖校级期末）实验室制作一个电铃电路，现有器材：12V电源、“6V　6W”电铃及开关各一个，导线若干。要使电铃电路正常工作，至少还需（　A　）

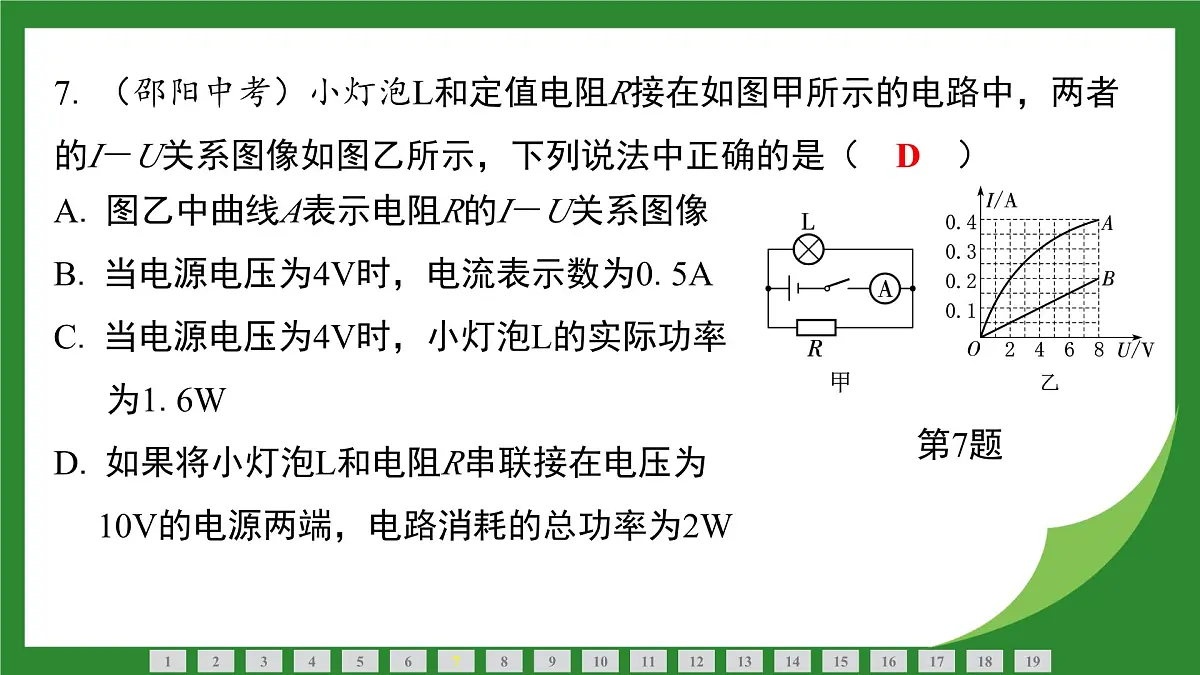

7. （邵阳中考）小灯泡L和定值电阻R接在如图甲所示的电路中，两者的I－U关系图像如图乙所示，下列说法中正确的是（　D　）

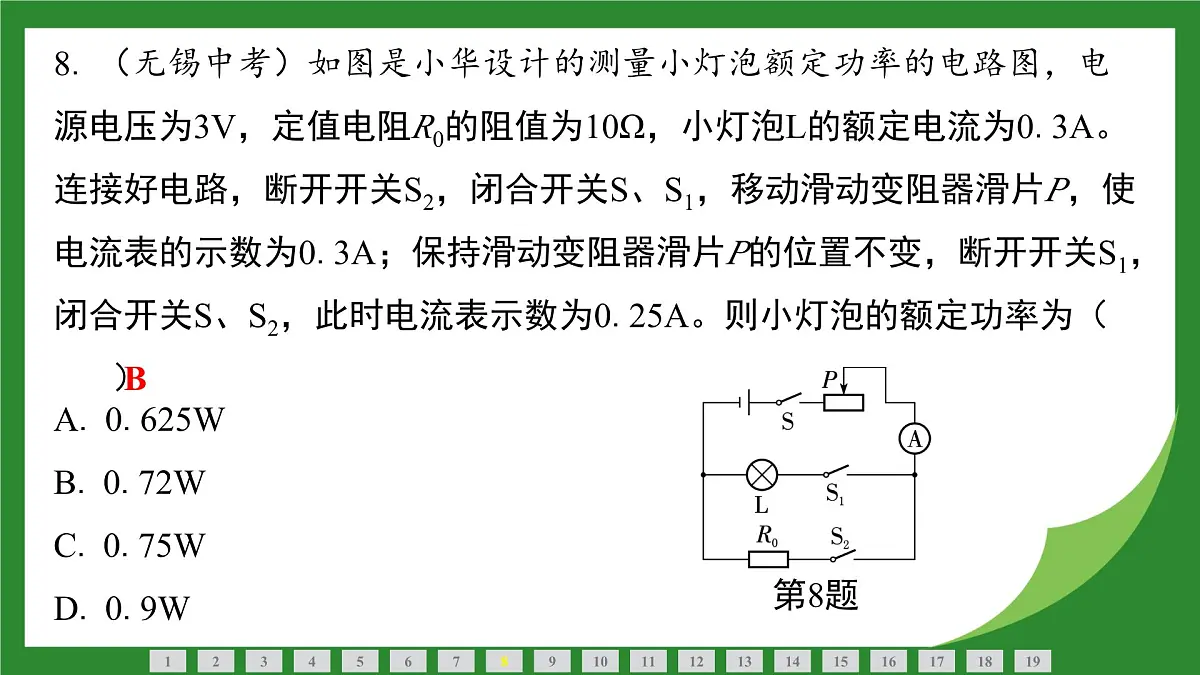

8. （无锡中考）如图是小华设计的测量小灯泡额定功率的电路图，电源电压为3V，定值电阻R0的阻值为10Ω，小灯泡L的额定电流为0.3A。连接好电路，断开开关S2，闭合开关S、S1，移动滑动变阻器滑片P，使电流表的示数为0.3A；保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，此时电流表示数为0.25A。则小灯泡的额定功率为（　B　）
9. （张掖民乐期末）把标有“6V　3W”和“6V　6W”的L1、L2两个灯泡串联接在同一电路中，不考虑温度对灯丝电阻的影响，则下面分析正确的是（　C　）
10. （武汉中考改编）某同学家浴室里安装了一款风暖浴霸，它既可以实现照明、换气的功能，又可以实现送暖风、热风的功能，其简化电路如图所示，开关S可分别与0、1、2触点接触，R1、R2是两根阻值相同的电热丝。如表所示是浴霸电路的部分参数。关于下列结论：① 开关S1断开、S与触点1接触时，浴霸处于送暖风状态；② 每根电热丝的阻值为44Ω；③ 电路中通过开关S的电流最大为10.15A；④ 浴霸工作10min，电路消耗的电能最大为1.3398×106J。其中正确的是（　B　）
二、 填空题（每空2分，共32分）
11. （金昌期末）小明家电能表如图所示，他家同时使用的用电器总功率不能超过 　2200　W。将某用电器单独接在该表上工作10min，电能表上的转盘转过300r。该用电器在上述时间内消耗的电能为 　3.6×105　J，它的电功率是 　600　W。
12. （哈尔滨南岗期末）2025年2月7日第九届亚冬会在哈尔滨举行，某造雪机主要参数如表所示，造雪时，风机、空压机和喷嘴同时工作，若连续造雪2h，消耗的电能是 　57　kW·h，通过风机和空压机的电流之比是 　2∶1　。
13. （南京模拟）一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，则这台电动机正常工作2min消耗的电能是 　2.64×105　J，这台电动机2min内对外输出的机械功是 　2.4×105　J。
14. （枣庄薛城期末）在“怎样使两个灯泡都亮起来”的活动中，小明采用如图甲所示的方法连接，结果两个灯泡都亮了。这时两灯泡的连接方式是 　串联　。若电源电压为3V，灯泡的规格均为“3V　0.6A”，则每个灯泡正常发光时的电阻是 　5　Ω，若通过它的电流随两端电压的变化关系如图乙所示，则每个灯泡的实际功率是 　0.75　W。
　
15. （辽宁中考）如图所示的自制便携式封口机，使用电压为3V的电源，接通电路，发热电阻温度升高，利用电流的 　热效应　实现高温封口。阻值为1Ω的发热电阻10s内产生 　90　J的热量。封口时总是把塑料袋烫坏，应将发热电阻换成阻值更 　大　（选填“大”或“小”）的电阻。
16. （唐山路南期末）如图所示为电阻R1和R2的电流随电压变化的图像，由图像可知R1的阻值 　＞　（选填“＞”“＜”或“＝”）R2的阻值，若把R1和R2串联接在电源电压为6V的电路中工作，电路中的电流为 　0.1　A，R2的实际功率为 　0.2　W。
三、 实验题（共22分）
17. （8分）（合肥校级模拟）如图甲所示是“测量小灯泡电功率”的实验电路，小灯泡的额定电压为3.8V，灯丝正常发光时的电阻约为12Ω，电源电压为6V恒定不变。

（1） 请用笔画线代替导线，将图甲中的电路补充连接完整（需要画两根导线）。
（2） 实验中，通过调节滑动变阻器R0，当电压表的示数为3.8V时，小灯泡正常发光，电流表的示数如图乙所示，则小灯泡的额定功率为 　 1.216W　。
（3） 小明也准备测量小灯泡额定功率时，却发现电流表损坏了，他又找来一个滑动变阻器R1（最大阻值为R1），设计了如图丙所示的电路，并连接实物电路进行实验。
① 小明移动滑片P0到b0端，闭合开关S，接下来先后操作步骤的合理顺序是 　ACBD　（用下列步骤的字母表示）。
18. （14分）（泰州兴化二模）小明用如图所示的装置探究电流产生的热量与电阻的关系。已知R甲＞R乙，烧瓶及配属装置的材料、规格相同。
（1） 甲、乙两烧瓶中装入质量 　 相同　的煤油。考虑到热效率尽可能相等的问题，甲、乙两烧瓶中液体的初温应该 　相同　。（选填“相同”或“不同”）（2） 实验过程中通过比较 　 温度计示数的变化　（选填“温度计示数的变化”或“加热时间”）来反映电流产生热量的多少。
（4） 小华提议，利用该装置改做“探究水和煤油吸热升温的快慢”的实验。为此，他们对装置及实验条件进行变换，一是使甲、乙两烧瓶中安装的电阻丝的阻值 　 相等　（选填“相等”或“不相等”）；二是将其中一个烧瓶中的煤油换成 　质量　和初温相等的水。
（3） 电阻丝R甲与R乙采用串联接入电路的方法，保证了可能相关的因素 　 电流　的大小及通电时间相同。闭合开关，通电一段时间后，观察发现 　甲　瓶中煤油吸收的热量更多。
四、 计算题（16分）19. （济南钢城期末）家用电吹风的简化电路如图所示，它有三个挡位，分别是“停、冷风和热风”。主要技术参数如表。则该电吹风正常工作时，通过计算回答：
