沪科版（2024）九年级全册（2024）第五节 探究：串、并联电路中电流、电压的特点练习

这是一份沪科版（2024）九年级全册（2024）第五节 探究：串、并联电路中电流、电压的特点练习，共19页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

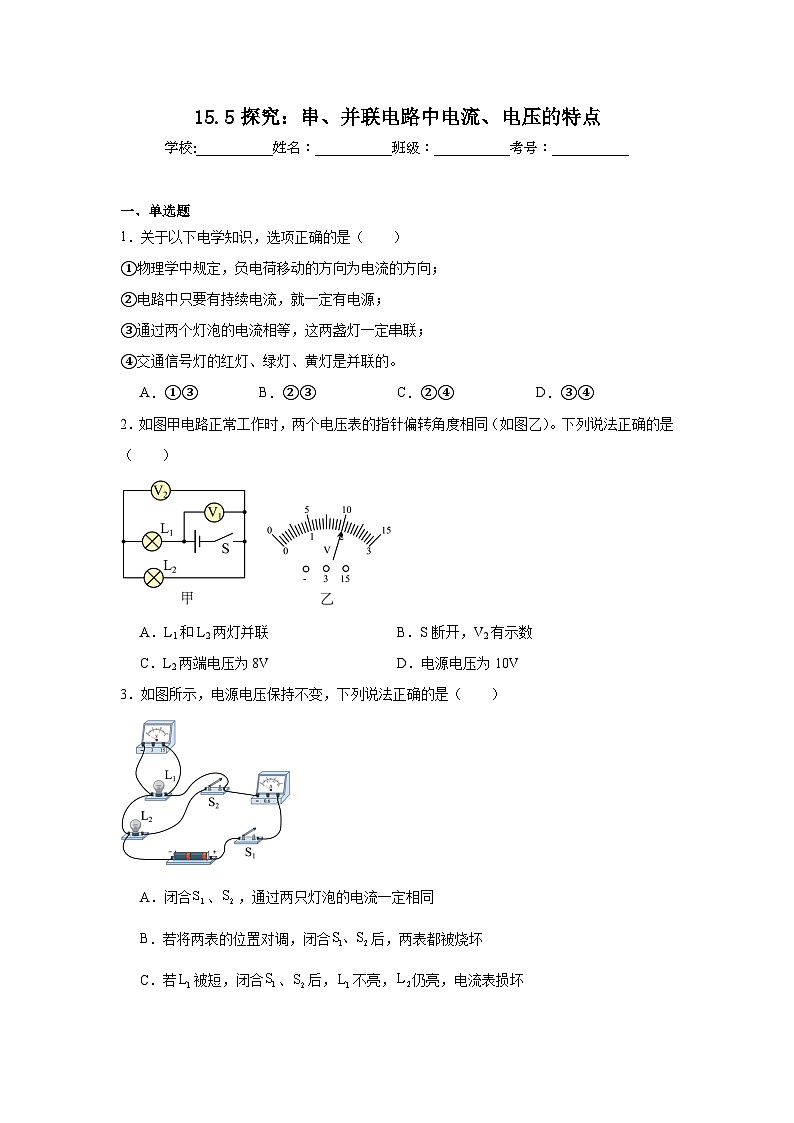

一、单选题
1．关于以下电学知识，选项正确的是（ ）
①物理学中规定，负电荷移动的方向为电流的方向；
②电路中只要有持续电流，就一定有电源；
③通过两个灯泡的电流相等，这两盏灯一定串联；
④交通信号灯的红灯、绿灯、黄灯是并联的。
A．①③B．②③C．②④D．③④
2．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。下列说法正确的是（ ）
A．L1和L2两灯并联B．S断开，V2有示数
C．L2两端电压为8VD．电源电压为10V
3．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．闭合、，通过两只灯泡的电流一定相同
B．若将两表的位置对调，闭合后，两表都被烧坏
C．若被短，闭合、后，不亮，仍亮，电流表损坏
D．若先闭合，再闭合，电压表和电流表的示数之比将变小

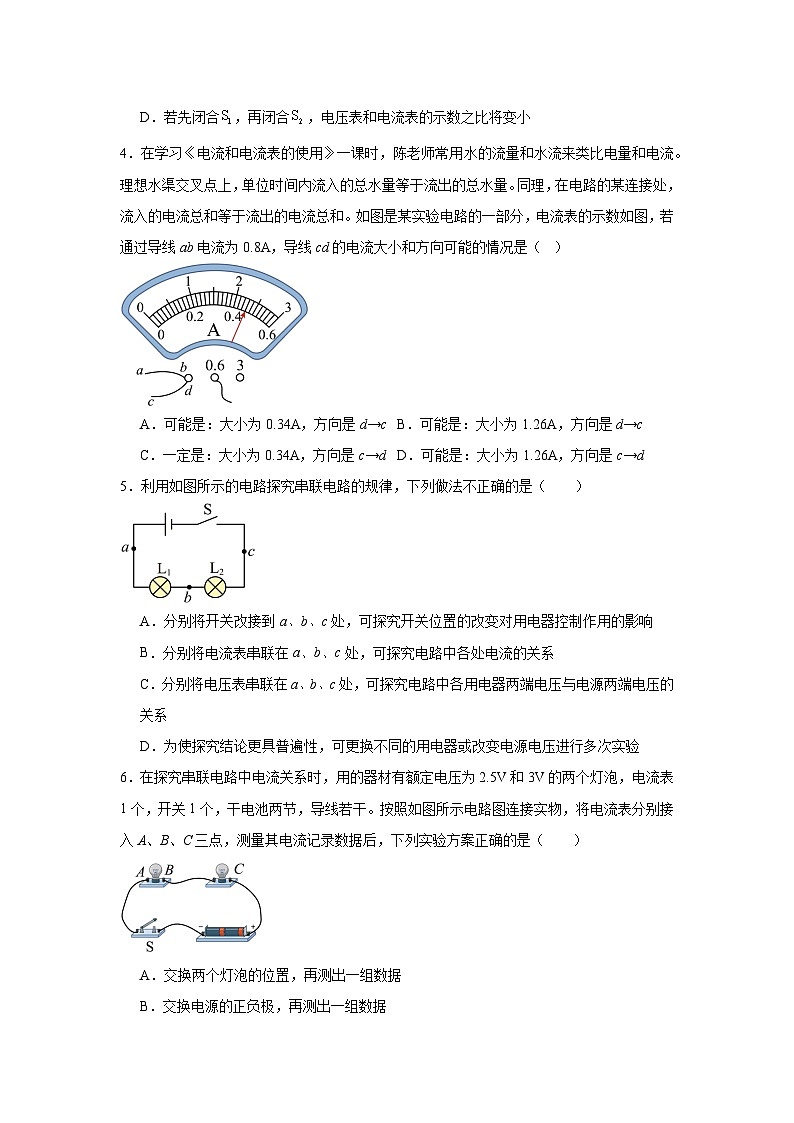

4．在学习《电流和电流表的使用》一课时，陈老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量。同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数如图，若通过导线ab电流为0.8A，导线cd的电流大小和方向可能的情况是（ ）
A．可能是：大小为0.34A，方向是d→cB．可能是：大小为1.26A，方向是d→c
C．一定是：大小为0.34A，方向是c→dD．可能是：大小为1.26A，方向是c→d
5．利用如图所示的电路探究串联电路的规律，下列做法不正确的是（ ）
A．分别将开关改接到a、b、c处，可探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
6．在探究串联电路中电流关系时，用的器材有额定电压为2.5V和3V的两个灯泡，电流表1个，开关1个，干电池两节，导线若干。按照如图所示电路图连接实物，将电流表分别接入A、B、C三点，测量其电流记录数据后，下列实验方案正确的是（ ）
A．交换两个灯泡的位置，再测出一组数据
B．交换电源的正负极，再测出一组数据
C．更换电流表的量程，再测出一组数据
D．更换不同规格的小灯泡，再测出几组数据

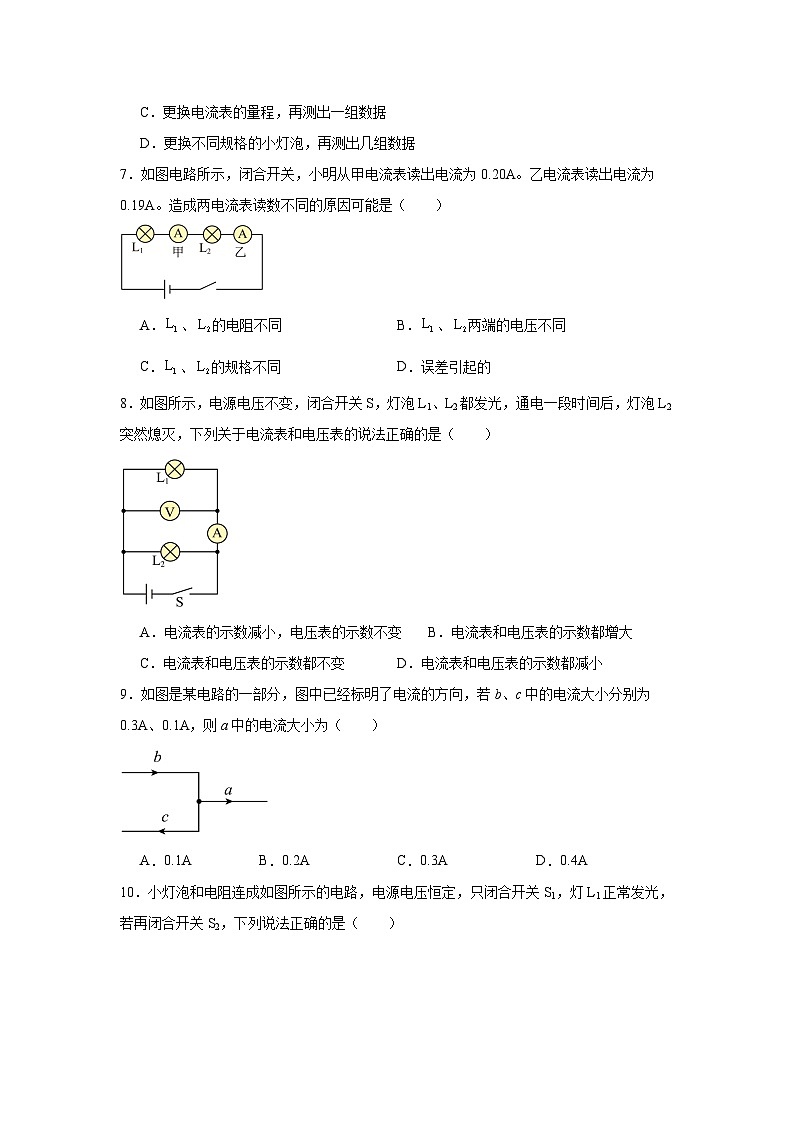

7．如图电路所示，闭合开关，小明从甲电流表读出电流为0.20A。乙电流表读出电流为0.19A。造成两电流表读数不同的原因可能是（ ）
A．、的电阻不同B．、两端的电压不同
C．、的规格不同D．误差引起的
8．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，通电一段时间后，灯泡L2突然熄灭，下列关于电流表和电压表的说法正确的是（ ）
A．电流表的示数减小，电压表的示数不变B．电流表和电压表的示数都增大
C．电流表和电压表的示数都不变D．电流表和电压表的示数都减小
9．如图是某电路的一部分，图中已经标明了电流的方向，若b、c中的电流大小分别为0.3A、0.1A，则a中的电流大小为（ ）
A．0.1AB．0.2AC．0.3AD．0.4A
10．小灯泡和电阻连成如图所示的电路，电源电压恒定，只闭合开关S1，灯L1正常发光，若再闭合开关S2，下列说法正确的是（ ）
A．灯L1变暗B．电流表A2示数变小
C．电流表A1示数变大D．电流表A1和A2示数相等
二、多选题
11．如图所示的电路中，电源电压恒定，闭合开关S、和，灯都正常发光。下列说法正确的是（ ）
A．电流表测通过灯的电流
B．电流表和示数相等
C．断开，电流表示数变小
D．断开，电流表示数不变
12．下图所示的电路中，电源电压保持不变，将开关和都闭合，两盏灯均正常发光．下列判断正确的是（ ）
A．灯和是串联的B．电压表能测量灯两端的电压
C．断开后电流表的示数不变D．两盏灯两端的电压一定相同
13．如图所示，电源电压不变。闭合开关S，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡L1和L2串联
B．电流表A1测量L1的电流
C．若L1灯丝断了，A2的示数不变
D．若L1比L2亮，是因为L1两端的电压比L2两端的电压大
14．如图所示，电源电压不变，闭合开关，电压表的示数为3V，电压表的示数为1.6V。那么下列说法中正确的是（ ）
A．电源电压为3V，两端电压为1.4V
B．灯泡和串联，测量电源电压
C．灯泡和串联，测量电源电压
D．断开开关S后，将电压表都换成电流表，与并联
15．如图所示的电路，闭合开关后，比较a、b、c、d四处电流的大小，其中错误的是（ ）
A．B．
C．D．
三、填空题
16．如图甲所示的电路，电源电压为14V，当开关S断开时，发现V1、V2两个电压表指针偏转均为图乙所示，则L2两端的电压为 V；当开关S闭合时，V2的示数为3.5V，则L2两端的电压为 V。
17．如图所示，当S2、S3闭合，S1断开时，L1与L2两端的电压U1 U2（填“＞”“＝”“＜”）；若同时闭合开关S1、S2、S3，则会造成 。

18．如图所示的电路，电源为两节新干电池，电流表A1示数为0.5A，电流表A2示数为0.3A，则通过小灯泡L2的电流为 A。灯L1两端电压为 V。
19．如图所示，电源电压恒为3V，闭合开关后，电流表 的示数为0.5A，电流表 的示数为0.2A，则灯泡 两端的电压为 V，通过灯泡 的电流为 A。
20．如图所示，当开关闭合，断开时，电流表的示数为0.24A，则通过灯的电流是 A。
四、实验题
21．在“探究并联电路电流特点”的实验中，小文和小强两位同学一起合作进行实验，按如图甲所示的实验电路图进行实验。
(1)准备连接电路时，他们首先就连接方法进行了讨论。以下的几个说法中错误的是（ ）；
A．连接电路时，开关必须断开
B．连接电路时，必须从电源正极开始
C．连接电路时，每处接线都必须接牢
D．连接完毕后要仔细检查电路，确认无误后再闭合开关
(2)他们在规范连接电路时，小文发现电流表的指针偏转如图乙所示，原因是 ；
(3)他们处理好问题，重新接好电路后闭合开关，发现两灯泡都亮，由于连线弯曲较乱，一时无法确定是串联还是并联？小文灵机一动，拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小文判断的方法是 （选填“正确”或“错误”）的；
(4)如表所示，经过正确实验操作，得到了A、B、C三处的电流值；
小文根据实验数据分析得出结论：在并联电路中，干路电流等于各支路电流之和。小强提醒小文应该进行多次实验，避免结论的偶然性，下列操作中不能实现这一目的是（ ）（选填序号字母）
A．换用规格不同的灯泡进行多次实验
B．反复断开和闭合开关进行多次实验
C．换用电压不同的电源进行多次实验
五、综合题
22．知识体系构建
23．如图所示的电路，开关闭合后，电流表A1的示数为1.2A，电流表A2的示数为0.8A，电压表V的示数为6V。
(1)请分别说明电压表V和电流表A2左右两端接线柱的极性。
(2)电源电压为多大？
(3)通过灯L1的电流是多少？
《15.5探究：串、并联电路中电流、电压的特点》参考答案
1．C
【详解】①物理学中规定，正电荷定向移动的方向为电流的方向，故①错误；
②电源是产生电压的装置，电压是形成电流的原因。因此电路中要形成持续的电流必须有电源，故②正确；
③在并联电路中，若两灯泡的规格相同，通过两个灯泡的电流也相等，故③错误；
④交通信号灯的红灯、绿灯、黄灯在工作时互不影响，可以独立工作，它们是并联的，故④正确。综上，只有②④正确，故选C。
2．D
【详解】AD．由电路图可知，闭合开关后，电灯L1、L2串联，电压表V1测电源电压，电压表V2测L2两端的电压；灯泡串联，两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；则电压表V1的量程是0~15V，分度值为0.5V，读数为10V，则电源电压U=10V，故A错误，D正确；
BC．电压表V2的量程是0~3V，分度值为0.1V，示数UV2=2V；电压表V2测L2两端的电压，读数为2V，即L2两端的电压为U2=2V，根据串联电路中总电压等于各分电压之和可得，L1两端电压U1=U-U2=10V-2V=8V
S断开，两个电压表都没示数，故BC错误。
故选D。
3．D
【详解】A．同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，因为两灯的规格不一定相同，由欧姆定律可知，通过两只灯泡的电流不一定相同，故A错误；
B．若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联。如图电源为两节干电池，总电压为3V，不超过电压表量程，又因电压表内阻很大，电路的电流很小，两表都不会被烧坏，故B错误；
C．若灯L1被短路，闭合S1、S2后，则灯L2也会短路，灯L2不亮，造成电流表损坏和电源短路，电流表和电源损坏，故C错误；
D．若先闭合，此时电路中只有L1接入电路，电压表测量电源电压U，电流表测量通过L1的电流I1，电压表和电流表的示数之比为
再闭合S2，两灯泡并联，电压表测量电源电压U不变，电流表测量干路电流
此时电压表和电流表的示数之比为
因为并联电路的总电阻小于任何一个分电阻，即，所以电压表和电流表的示数之比将变小，故D正确。
故选D。
4．B
【详解】由图知，电流表量程是0~0.6A，分度值是0.02A，示数是0.46A。电流表在使用时要让电流从其正接线柱流入，负接线柱流出。
若导线ab的电流从a→b，根据电流的走向，则ab中的电流和通过电流表的电流都流向dc导线，因此dc在干路，则Idc=0.8A+0.46A=1.26A，方向是d→c。
若导线cd中的电流方向是从c→d，即表明ab在干路中，由于ab的电流为0.8A，电流表示数为0.46A，则Icd=0.8A−0.46A=0.34A，方向是c→d。
综上，若导线cd的电流大小为0.34A，方向是c→d；若导线cd的电流大小为1.26A，方向是d→c。
故B正确，符合题意，ACD错误，不符合题意。
故选B。
5．C
【详解】A．分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故A正确，不符合题意；
B．分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故B正确，不符合题意；
C．电压表要并联在待测电路两端，若分别将电压表串联在a、b、c处，相当于断路，不能探究电路中各用电器两端电压与电源两端电压的关系，故C错误，符合题意；
D．本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验，故D正确，不符合题意。
故选C。
6．D
【详解】在探究串联电路中电流关系时，按照如图所示电路图连接实物，将电流表分别接入A、B、C三点，测量其电流记录数据后，为了使实验结论更具有普遍性，应多次测量寻找普遍规律；
A．交换两个灯泡的位置，电路中的电阻不变，通过电路的电流不变，测出的数据与第一组相同，故A错误；
B．交换电源的正负极，电流方向发生改变，电流的大小不变，测出的数据与第一组相同，故B错误；
C．更换电流表的量程，电流表的分度值变大，测出的数据读数不准确，但和第一组相同，故C错误；
D．更换不同规格的小灯泡，再测出几组不同的数据，可以得到普遍规律，D正确。
故选D。
7．D
【详解】由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.20A和0.19A，造成两个电流表示数不同的原因可能是两个电流表的读数误差，与灯泡L1和L2的电阻、两端的电压、灯泡的规格等无关，这个实验中，就要选择规格不同的灯泡进行实验。故ABC不符合题意，D符合题意。
故选D。
8．C
【详解】由题图可知，L1与L2并联接入电路中，电流表测量通过L1的电流，电压表测量电源电压。当灯泡L2突然熄灭后，电源电压不变，即电压表的示数不变；此时通过L1的电流也不变，即电流表的示数也不变。故ABD错误，C正确。
故选C。
9．B
【详解】由图可知，a、c分别在支路，b在干路，根据并联电路电流的规律可知，a中的电流
故B符合题意，ACD不符合题意。
故选B。
10．C
【详解】由图可知，只闭合开关S1，电路为L1的简单串联电路，电流表A1和A2均测电路中的电流且示数相等；再闭合开关S2时，灯泡L1与R并联，并联电路互不影响，则小灯泡L1亮度不变，所在支路电流不变，此时电流表A1测干路电流，电流表A2测L1所在支路电流，则电流表A1示数变大，电流表A2示数不变，故C正确，ABD错误。
故选C。
11．CD
【详解】A．A2测干路电流，不是仅L2电流，故A错误；
B．A1测支路、A2测干路，干路电流等于各支路电流之和，示数不相等，故B错误；
C．断开S2，L2支路断开，干路电流变小，A2示数变小，故C正确；
D．A1测L1支路电流，L1支路不受S2断开影响，A1示数不变，故D正确。
故选CD。
12．BD
【详解】根据实物图画出的电路图如下图所示．
AB.分析电路图可知，闭合开关，灯和灯并联，电流表测量干路电流，电压表测量电源电压，也能测灯两端的电压，故A错误，B正确；
C.断开开关，电流表只测量灯中的电流，电流表示数会变小，故C错误；
D.因为灯和灯并联，由并联电路中电压的特点可知，两盏灯两端的电压一定相同，故D正确。
故选BD。
13．BC
【详解】A．由图可知，闭合开关，两个小灯泡分别在两条支路上，即小灯泡L1和L2并联，故A错误；
B．由图可知，小灯泡L1和L2并联，电流表A1测灯泡L1的电流，电流表A2测灯泡L2的电流，故B正确；
C．若L1灯丝断了，根据并联电路互不影响可知，A2所在的支路电流不变，即A2的示数不变，故C正确；
D．两个小灯并联，并联电路中各支路电压都相等，因此L1和L2两端电压是相等的，故D错误。
故选BC。
14．ACD
【详解】首先分析电路：由电路图可知，电流从电源正极出发，依次经过开关S、灯泡、灯泡，最后回到电源负极，因此灯泡和是串联关系。电压表V1并联在电源的两端，测量的是电源电压U。电压表V2并联在灯泡的两端，测量的是两端的电压U2。 根据题干信息，电压表V1的示数为3V，所以电源电压U = 3V。电压表V2的示数为1.6V，所以两端的电压U2 = 1.6V。
A．电源电压由V1测得，为U = 3V。在串联电路中，总电压等于各部分电路两端电压之和，即 U = U1 + U2，其中U1为L1两端的电压。所以两端的电压为 U1 = U - U2 = 3V - 1.6V = 1.4V，故A正确；
B．灯泡和串联是正确的，但电压表V2测量的是两端的电压，而不是电源电压。故B错误；
C．灯泡和L2串联，V1测量电源电压，这个描述是正确的，故C正确；
D．断开开关S后，将电压表都换成电流表，替换V2的电流表在干路上，替换V1的电流表测L2的电流，两灯泡并联，形成并联电路。故D正确。
故选ACD。
15．AD
【详解】分析电路可知，闭合开关后，两灯并联，a、d均在干路上，则，b、c各处于一条支路，根据并联电流规律则有且。故AD错误，符合题意，BC正确，不符合题意。
故选AD。
16． 6 10.5
【详解】[1]根据图乙可知，电压表的示数可能为8V或1.6V，再根据图甲可知，开关S断开，此时三个灯泡串联，电压表V1测L1与L2两端电压之和，电压表V2测L1与L3两端电压之和，根据串联电路中电压规律可知，电压表V1的示数与电压表V2的示数之和应大于电源电压14V，所以电压表V1、V2的示数均为8V，故L2两端的电压为UL2=U-U2=14V-8V=6V
[2]当开关S闭合时，L1与L2串联，电压表V2测L1两端电压为3.5V，根据串联电路中电压规律可知，L2两端电压为UL2=U-U2=14V-3.5V=10.5V
17． ＝ 电源短路
【详解】[1]由电路图知，当S2、S3闭合，S1断开时，电流从电源正极流出后分成两支，一支通过S2、L1，另一支通过L2、S3，两支电流汇合后，回到电源的负极，所以两灯是并联的，因为并联电路中各支路两端电压相等，所以L1与L2两端的电压U1＝U2。
[2]若同时闭合S1、S2、S3，这样就直接用导线把电源两端连接，会造成电源短路。
18． 0.2 3
【详解】[1]由实物图可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L1支路的电流，因并联电路中干路电流等于各支路电流之和，则灯泡L2的电流
[2]一节新干电池的电压为1.5V，电源由2节新干电池串联组成的，所以电源电压为3V，因并联电路中各支路两端的电压相等，都等于电源电压，故灯L1两端电压为3V。
19． 3 0.3
【详解】[1]在并联电路中，各支路两端的电压相等，且等于电源电压。因此灯泡L1两端的电压为3V。
[2]根据并联电路电流特点，干路电流等于各支路电流之和。电流表A1测干路中的电流，干路电流为0.5A，电流表A2测支路中L1的电流为0.2A，则通过L2的电流为I2=0.5A-0.2A=0.3A
20．0.24
【详解】当开关S1闭合，S2断开时，两灯泡串联；由于串联电路中电流处处相等，因此通过灯L1的电流和通过灯L2的电流都为0.24A。
21．(1)B
(2)电流表未调零
(3)错误
(4)B
【详解】（1）A．连接电路时，为了保护电路安全，开关应断开，故A正确，不符合题意；
BC．连接电路时，没有规定连接顺序，但需要每处接线都必须接牢，防止因接触不良出现断路，故B错误，符合题意，C正确，不符合题意；
D．为了保护电路，连接完毕后要仔细检查电路，确认无误后再闭合开关，故D正确，不符合题意。
故选B。
（2）连接电路时，电流表出现乙图所示现象，即发生左偏，是由于电流表未调零。
（3）小文判断的方法是错误的，因为干路上的导线会影响各支路，若拆下的是干路导线，两灯也会熄灭。
（4）实验中为了得到普遍规律应换用规格不同的灯泡或换用电压不同的电源，因此多次实验，因此不能实现这一目的是反复断开和闭合开关进行多次实验，故选B。
22． 带电 正电荷和负电荷 同种电荷互相排斥，异种电荷互相吸引 同种电荷互相排斥 原子核 电荷从一个物体转移到另一个物体 容易导电 不容易导电 电能 电能 断路 短路 符号 ⊗ 定向移动 正电荷 A 串联 “+”接线柱 “-”接线柱 测量范围 两极
【详解】[1]摩擦起电的本质是用摩擦的方法使物体带电。
[2]自然界存在两种电荷：正电荷和负电荷。
[3]电荷间相互作用规律为同种电荷相互排斥，异种电荷相互吸引。
[4]验电器的原理是同种电荷相互排斥，当带电体接触验电器金属球时，金属箔片因带同种电荷相互排斥而张开。
[5]原子的结构是由原子核和核外电子构成的，原子核带正电，核外电子带负电。
[6]摩擦起电的实质是电子的转移，得到电子的物体带负电，失去电子的物体带正电。
[7]导体是容易导电的物体，如金属、人体、大地等，因为导体中有大量可以自由移动的电荷。
[8]绝缘体是不容易导电的物体，如橡胶、玻璃、塑料等，绝缘体中几乎没有可以自由移动的电荷。
[9]电源的作用是提供电能，将其他形式的能转化为电能，如干电池将化学能转化为电能。
[10]用电器消耗电能。
[11][12]电路的三种状态为通路、断路（也叫开路，电路中某处断开，没有电流通过）、短路（不经过用电器，直接用导线将电源两极连接起来，会造成电流过大，损坏电源）。
[13]电路图是用符号表示电路连接的图，这样能更简洁、清晰地表示电路结构。
[14]灯泡的电路符号是⊗。
[15]开关的电路符号是。
[16]电流表的电路符号是Ⓐ。
[17]电流是由电荷的定向移动形成的，金属导体中是自由电子定向移动形成电流。
[18]物理学中规定正电荷定向移动的方向为电流的方向，在金属导体中，电流方向与自由电子定向移动方向相反。
[19]电流的基本单位是安培（A），还有常用单位毫安（mA）、微安（μA），它们的换算关系为1A=1000mA，1mA=1000μA。
[20]电流表测量电流时，要和被测用电器串联在电路中，这样才能测量通过用电器的电流。
[21][22]电流表使用时，必须让电流从正接线柱流入，从负接线柱流出，否则指针会反向偏转，损坏电流表。
[23]被测电流不能超过电流表的量程，测量前要估计电流大小，选择合适量程，若无法估计，可采用试触法。
[24]不允许把电流表直接连到电源的两极，因为电流表电阻很小，直接接电源两极会造成短路，电流过大，损坏电流表和电源。
[25]串联电路中电流的规律是，即串联电路中各处的电流都相等。
[26]并联电路中电流的规律是，即并联电路中干路电流等于各支路电流之和。
23．(1)见解析
(2)6V
(3)0.4A
【详解】（1）对于电压表V：电流从电压表的正接线柱流入，负接线柱流出，所以电压表V左端是正接线柱，右端是负接线柱。
对于电流表A2：电流从电流表的正接线柱流入，负接线柱流出，所以电流表A2左端是正接线柱，右端是负接线柱。
（2）由电路图可知，两灯泡并联，电压表测L1两端的电压，电压表V的示数为6V，则L1两端的电压，因并联电路中各支路两端的电压相等，都等于电源电压。所以，电源电压
（3）由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流
A处的电流/A
B处的电流/A
C处的电流/A
0.20
0.16
0.36
电流和电路
电荷
摩擦起电：用摩擦的方法使物体①
两种电荷：②
电荷间的相互作用：③
验电器
作用：检验物体是否带电
原理：④
原子及其结构：原子是由⑤ 和核外电子构成的
摩擦起电的实质：⑥
静电的防止和利用
导体与绝缘体
导体：⑦ 的物体
绝缘体：⑧ 的物体
电路
电路的构成
电源：提供⑨ 的装置
用电器：消耗⑩ 的装置
开关：控制电路的通断
导线：连接各元器件
三种状态：通路、⑪ 、⑫
连接方式
串联电路
并联电路
电路图
概念：用⑬ 表示电路连接的图
元器件符号：灯泡⑭ 、开关⑮ 、电流表⑯
电流
形成：电荷的⑰
方向：⑱ 定向移动的方向
电流的单位：⑲ 、mA、
测量
仪表：电流表
电流表的使用
和被测用电器⑳
必须让电流从㉑ 流进，从㉒ 流出
所测电流不能超过电流表的㉓
不允许把电流表直接连到电源的㉔
电流规律
串联电路：㉕ （用公式表示）
并联电路：㉖ （用公式表示）
题号
1
2
3
4
5
6
7
8
9
10
答案
C
D
D
B
C
D
D
C
B
C
题号
11
12
13
14
15





答案
CD
BD
BC
ACD
AD
