15.4 家庭电路与安全用电 2025-2026学年物理苏科版九年级下册第十五章电功和电热 习题课件（含答案）

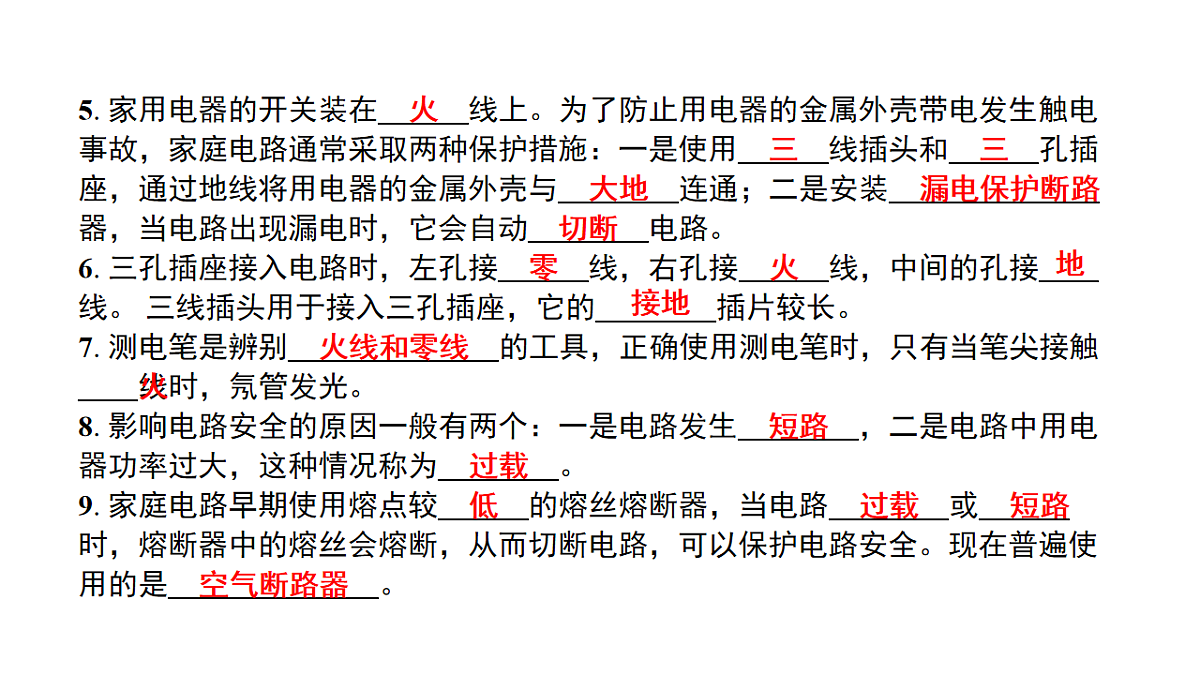

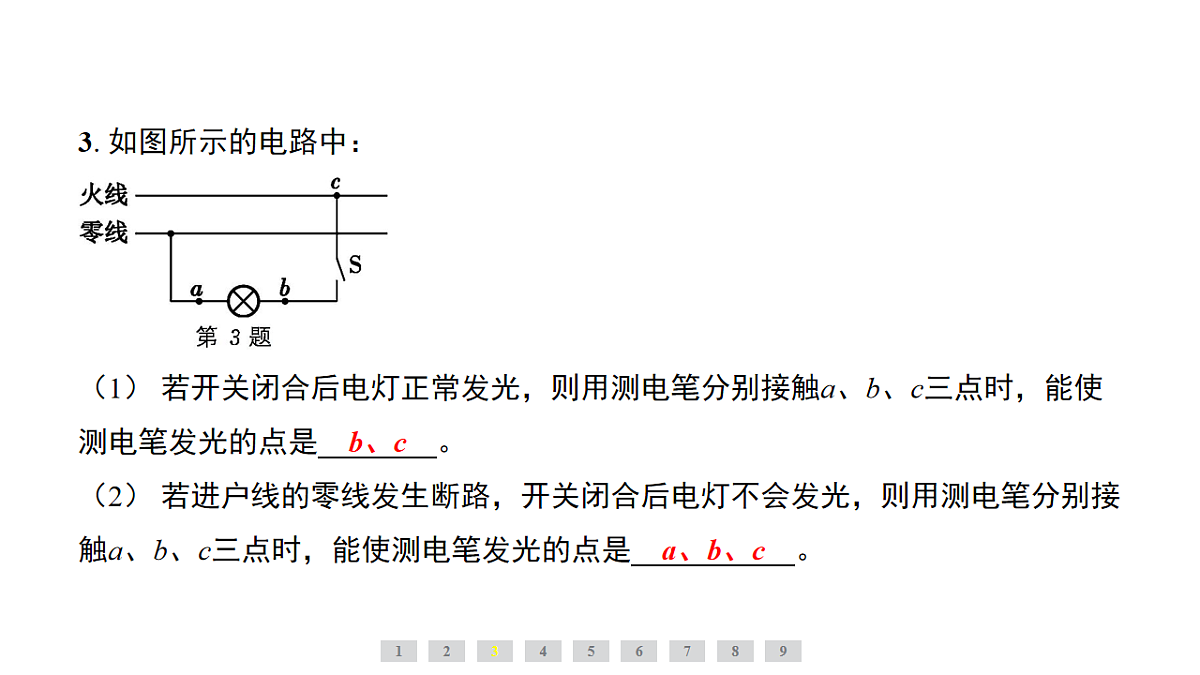

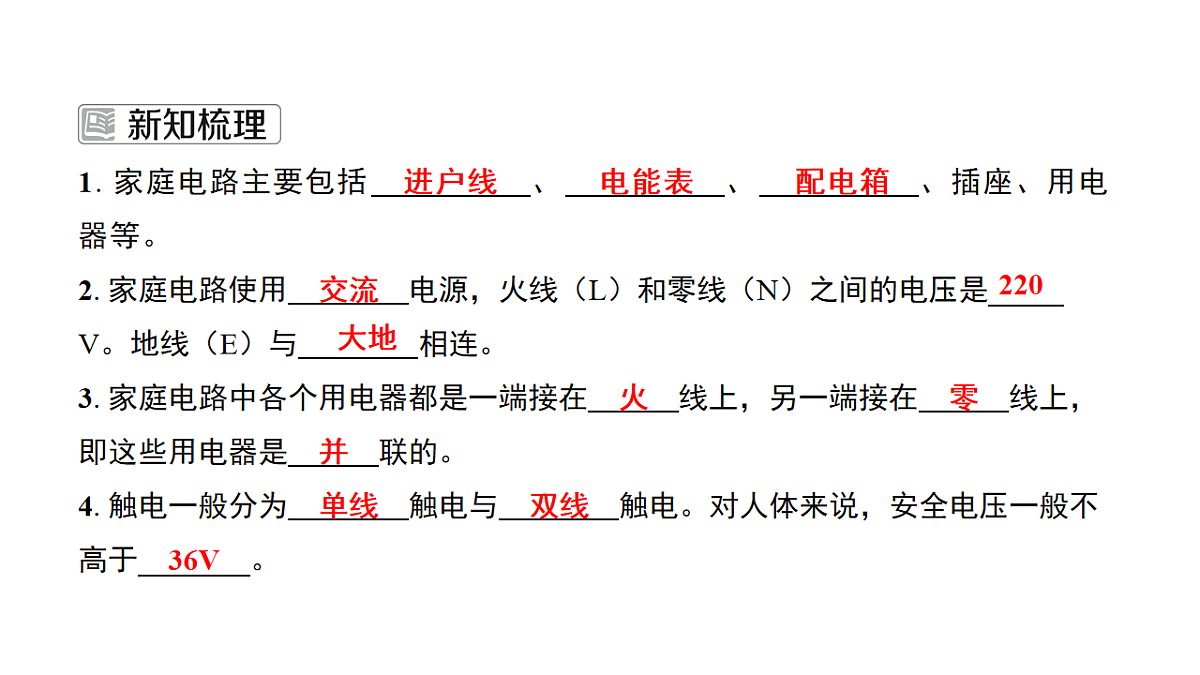

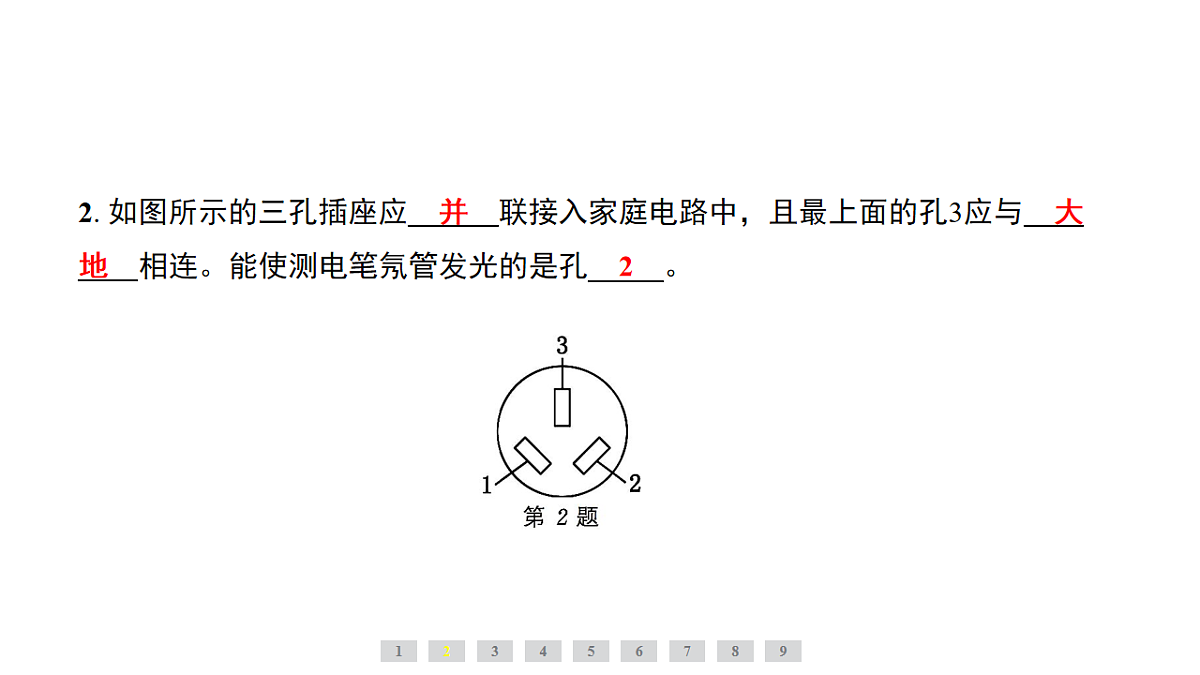

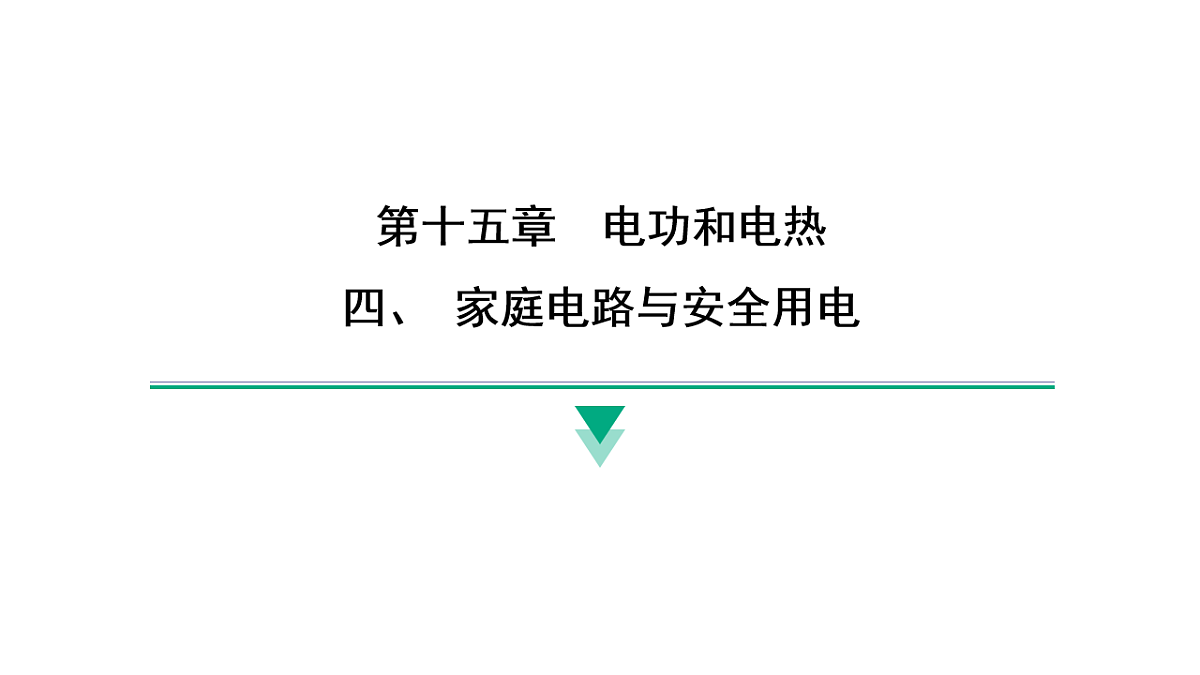

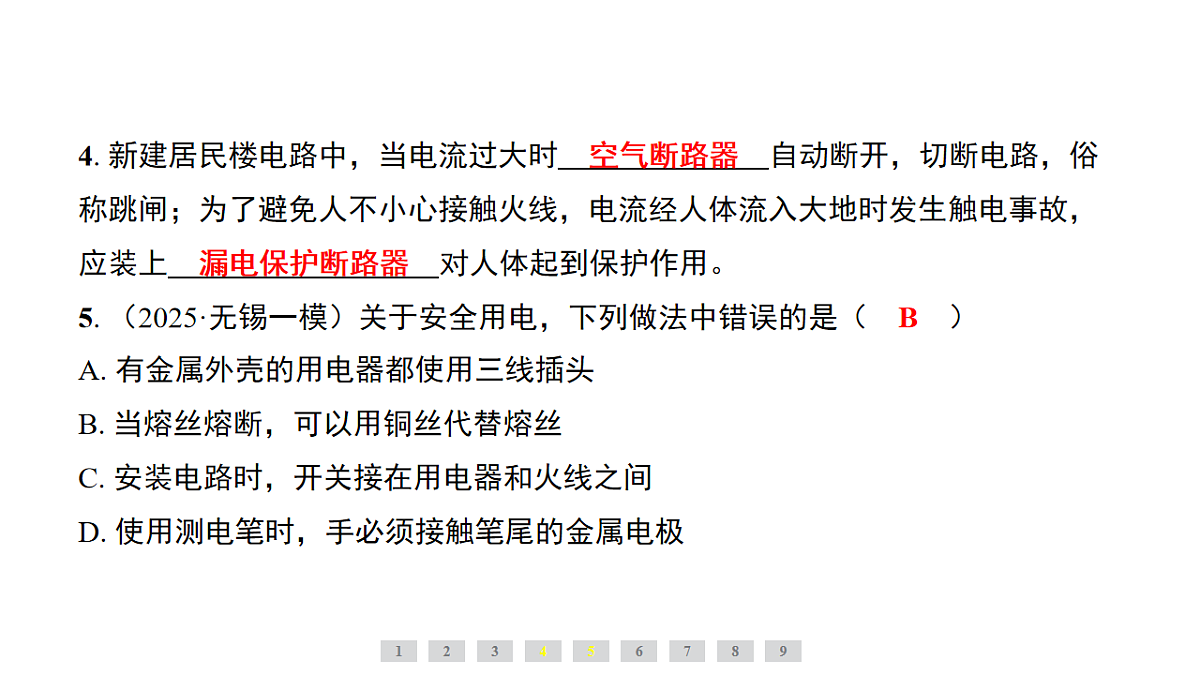

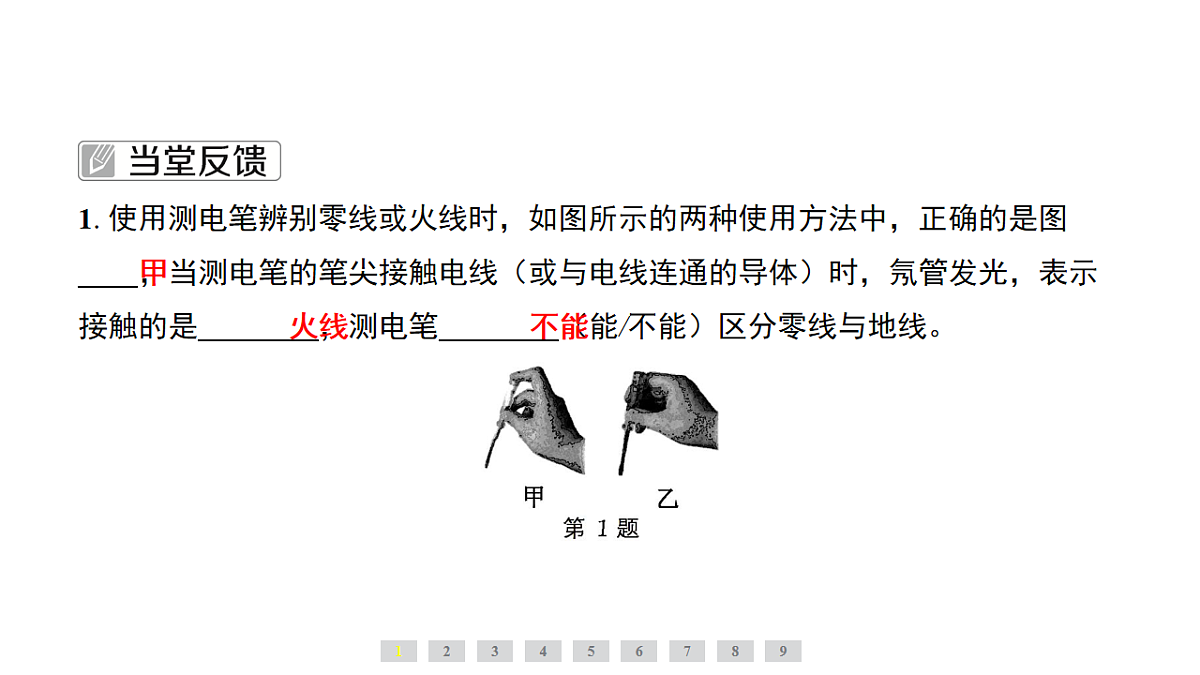

第十五章　电功和电热 四、 家庭电路与安全用电 1. 家庭电路主要包括 　进户线　、 　电能表　、 　配电箱　、插座、用电器等。2. 家庭电路使用 　交流　电源，火线（L）和零线（N）之间的电压是 　220　V。地线（E）与 　大地　相连。3. 家庭电路中各个用电器都是一端接在 　火　线上，另一端接在 　零　线上，即这些用电器是 　并　联的。4. 触电一般分为 　单线　触电与 　双线　触电。对人体来说，安全电压一般不高于 　36V　。进户线　电能表　配电箱　交流　220　大地　火　零　并　单线　双线　36V　5. 家用电器的开关装在 　火　线上。为了防止用电器的金属外壳带电发生触电事故，家庭电路通常采取两种保护措施：一是使用 　三　线插头和 　三　孔插座，通过地线将用电器的金属外壳与 　大地　连通；二是安装 　漏电保护断路　器，当电路出现漏电时，它会自动 　切断　电路。6. 三孔插座接入电路时，左孔接 　零　线，右孔接 　火　线，中间的孔接 　地　线。 三线插头用于接入三孔插座，它的 　接地　插片较长。7. 测电笔是辨别 　火线和零线　的工具，正确使用测电笔时，只有当笔尖接触 　火　线时，氖管发光。8. 影响电路安全的原因一般有两个：一是电路发生 　短路　，二是电路中用电器功率过大，这种情况称为 　过载　。9. 家庭电路早期使用熔点较 　低　的熔丝熔断器，当电路 　过载　或 　短路　时，熔断器中的熔丝会熔断，从而切断电路，可以保护电路安全。现在普遍使用的是 　空气断路器　。火　三　三　大地　漏电保护断路　切断　零　火　地　接地　火线和零线　火　短路　过载　低　过载　短路　空气断路器　 1. 使用测电笔辨别零线或火线时，如图所示的两种使用方法中，正确的是图 　甲　，当测电笔的笔尖接触电线（或与电线连通的导体）时，氖管发光，表示接触的是 　火线　，测电笔 　不能　（能/不能）区分零线与地线。甲　火线　不能　2. 如图所示的三孔插座应 　并　联接入家庭电路中，且最上面的孔3应与 　大地　相连。能使测电笔氖管发光的是孔 　2　。并　大地　2　3. 如图所示的电路中：（1） 若开关闭合后电灯正常发光，则用测电笔分别接触a、b、c三点时，能使测电笔发光的点是 　b、c　。（2） 若进户线的零线发生断路，开关闭合后电灯不会发光，则用测电笔分别接触a、b、c三点时，能使测电笔发光的点是 　a、b、c　。b、c　a、b、c　4. 新建居民楼电路中，当电流过大时 　空气断路器　自动断开，切断电路，俗称跳闸；为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，应装上 　漏电保护断路器　对人体起到保护作用。5. （2025·无锡一模）关于安全用电，下列做法中错误的是（　B　）空气断路器　漏电保护断路器　B6. （教材P19材料改编）如图所示为三线插头的照片，留心观察发现，与地线连接的那个插脚比另外两个插脚要稍长一些。插头在长度设计上的这种差异，主要考虑的因素是（　D　）D7. 在家庭电路中，下列情况可能会引起空气开关跳闸的是（　B　）B8. （2025·济南模拟）小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光，爸爸说应该是该灯开关接在零线上造成的，小明打开墙上的开关盒和天花板上的灯线盒，如图所示，用测电笔测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（　B　）B9. （2025·南通模拟）请你用笔画线代替导线，把图中的三孔插座和带有开关的电灯分别正确地接入电路中。 1. 在我国的家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为 　220　V，这些用电器是 　并联　（串联/并联）的，工作时将 　电　能转化为光能、机械能等。2. 物理课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 　火线　相连，此时，测电笔与人体之间的连接方式是 　串　联。220　并联　电　火线　串　3. 如图所示为某家用电器的三线插头，细心的小莉发现其露出的三个插脚中A的长度最长，它是与用电器的 　金属外壳　相连的。将其插入插座后 　B　（A/B/C）会与家庭电路中的火线接通，且该用电器与照明灯之间是 　并　（串/并）联的。金属外壳　B　并　4. （新情境·日常生活）如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的电流过大，此时 　空气断路器　（空气断路器/漏电保护器）会自动切断电路，起到保护作用。有金属外壳的用电器使用时，需要三线插头，目的是将用电器的金属外壳与 　地　（火/零/地）线相连，防止漏电。空气断路器　地　5. （教材P18材料改编）如图所示的四种情况，会发生触电事故的是 　甲　和 　丙　。（注意安全，请勿模仿）甲　丙　6. 下列关于家庭电路的说法，正确的是（　D　）D7. 对于如图所示的部分家庭电路，下列说法正确的是（　D　） 　　　　 D8. 如图所示，请用笔画线代替导线，将电灯和开关接入家庭电路中。 9. 将电热毯内断了的电热丝的两个断头接上，再将该电热毯接入电路，电热毯的接头处很容易烧焦，这是因为接头处的电阻 　变大　（变大/不变/变小），该处产生的热量多，此时导线中的电流 　等于　（大于/等于/小于）接头处的电流，接头处的电压 　小于　（大于/等于/小于）220V。变大　等于　小于　10. （易错题）如图所示，在检查照明电路故障时，先断开所有开关，然后将一个普通的白炽灯L（校验灯）与熔断的熔丝 　并联　（串联/并联）。当闭合开关S、S1时，校验灯L正常发光，说明L1所在支路 　短路　（断路/正常/短路）。所有故障排除后，更换了新的熔丝，当闭合开关S、S2时，站在地面上的人用手接触电路中的A点 　不会　（会/不会）触电。并联　短路　不会　11. （教材P23实践与练习T2变式）如图所示为家用插线板。（1） 闭合开关，指示灯发光，且插孔可以提供工作电压，图中A孔与 　零　线相连，将测电笔插入C孔，其氖管 　不会　（会/不会）发光。（2） 把“220V　1100W”的电暖器插入插座，在额定电压下工作，电暖器 　2　小时消耗2.2kW·h的电能。零　不会　2　（3） 该插线板允许通过的最大电流为10A，则插线板 　能　（能/不能）让“220V　750W”的电吹风和上述电暖器同时工作。能　12. 在220V的电路上装有额定电流为5A的空气断路器，在这个电路中最多能使“220V　40W”的电灯同时正常工作的盏数是 （　A　）A13. 在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，空气断路器跳闸。引起这两种故障的最大可能是 （　B　）B 14. （2024·广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用测电笔检测插座两孔，氖管均发光。该故障是（　D　）D
