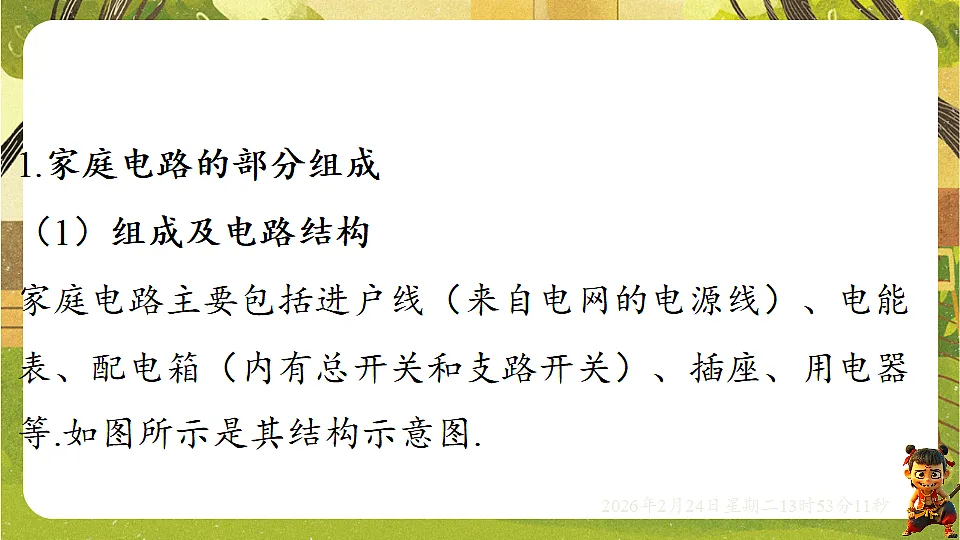

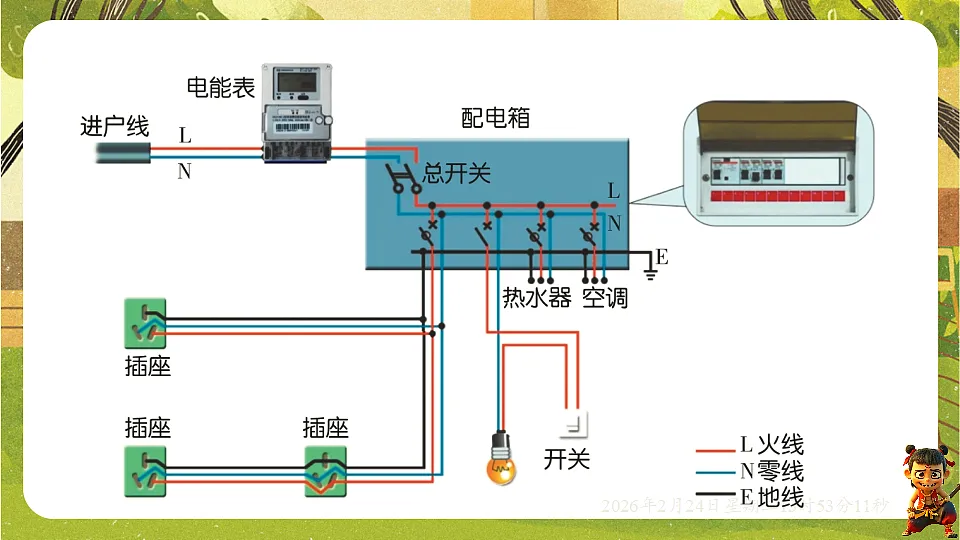

1.家庭电路的部分组成（1）组成及电路结构家庭电路主要包括进户线（来自电网的电源线）、电能表、配电箱（内有总开关和支路开关）、插座、用电器等.如图所示是其结构示意图.

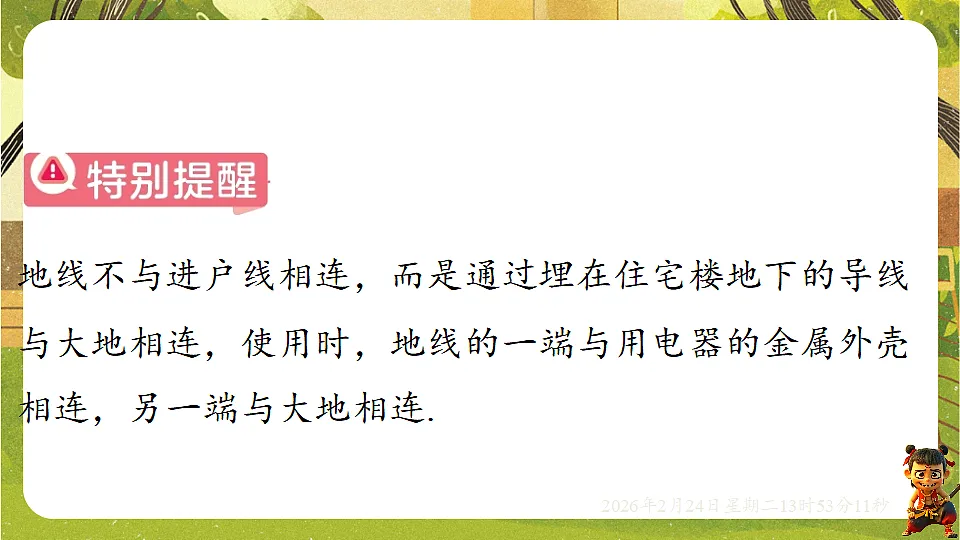

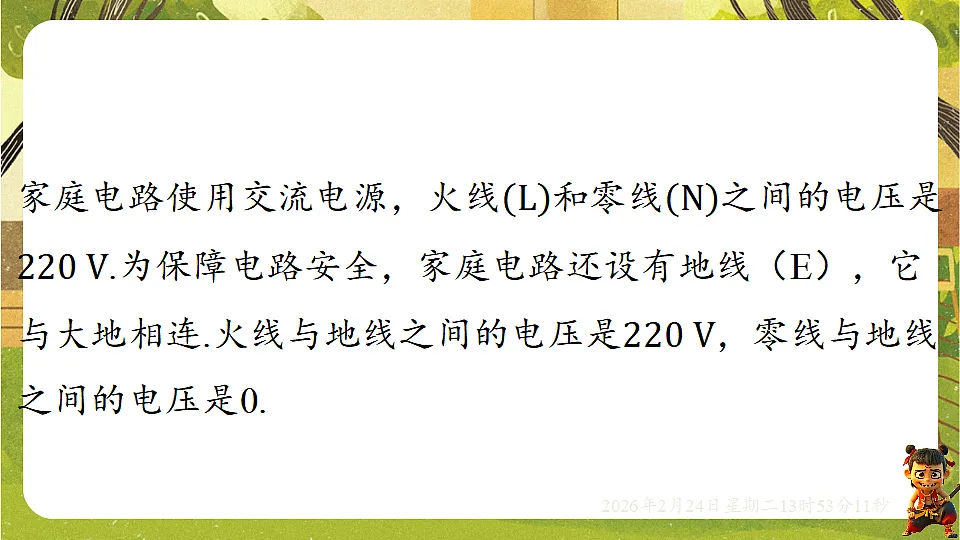

地线不与进户线相连，而是通过埋在住宅楼地下的导线与大地相连，使用时，地线的一端与用电器的金属外壳相连，另一端与大地相连.

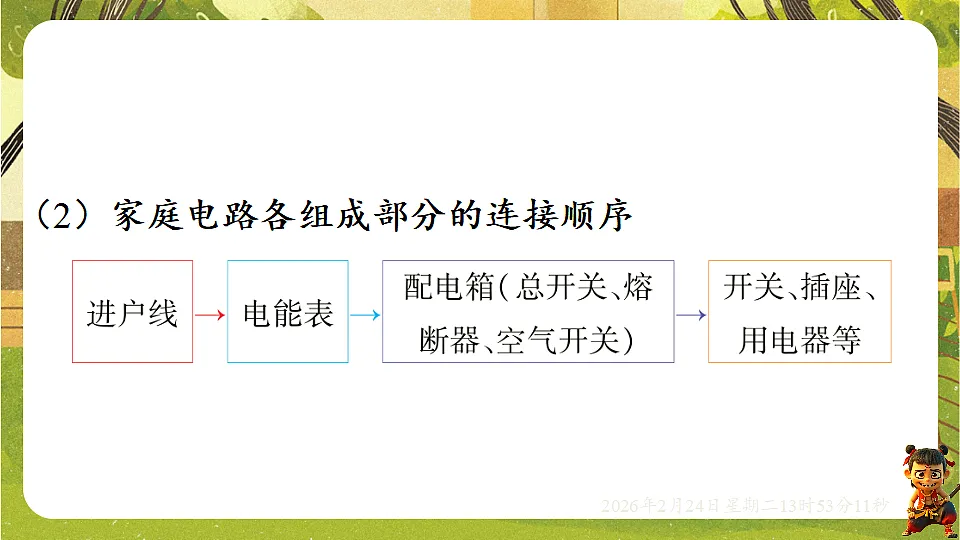

（2）家庭电路各组成部分的连接顺序

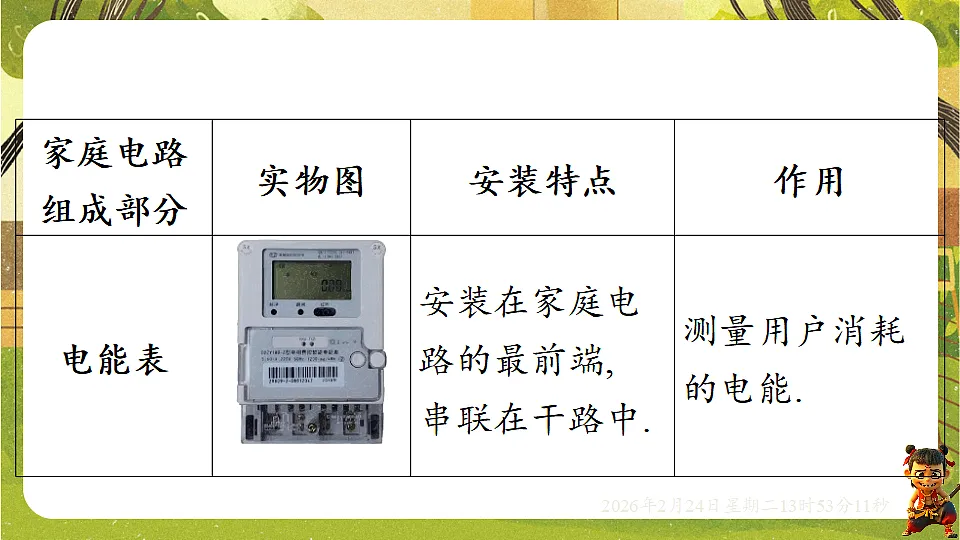

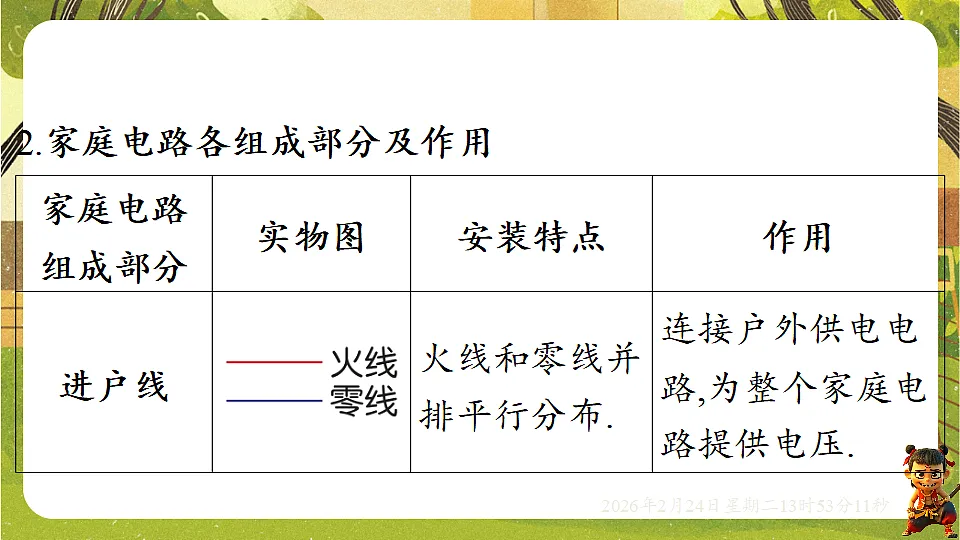

2.家庭电路各组成部分及作用
1．在家庭电路中，从进户线起连接顺序正确的是(　　)A．电灯、配电箱、电能表、插座 B．配电箱、插座、电灯、电能表C．电能表、配电箱、插座、电灯 D．插座、配电箱、电能表、电灯
2．如图为三线插头，在插头的外壳标有“10 A”的字样，关于它的使用，叙述正确的是(　　) A．插头接入插座后，b与c两插脚间的电压为0 VB．塑料外壳上的“10 A”，是插头的最小工作电流C．插脚a接地后，能防止用电器漏电发生的触电事故D．使用三线插头的用电器可以改用两线插头
1.触电:通常所说的“触电”是指一定强度的电流通过人体所引起的伤害事故.2.触电的原因:引起家庭电路触电的原因很多.如导线的绝缘皮破损或老化、用湿抹布擦灯泡、用湿手按开关等都可能引起触电事故.触电都是由人体直接或间接跟火线接触造成的.
5.插座与三线插头（1）插座：插座可分为两孔插座和三孔插座.如图甲所示，两孔插座：左孔接零线，右孔接火线.三孔插座：左孔接零线，右孔接火线，中间上端的孔接地线.
（2）三线插头：家庭电路中的三线插头和三孔插座是对应的（如图乙所示）,左、右两个插片接用电部分,中间上端那个插片跟家用电器的金属外壳相连.将三线插头插入三孔插座后,用电器并联接入电路的同时，也通过中间上端的插片和插孔把用电器的金属外壳与大地连接起来.
6.安全用电常识安全用电主要包括设备安全与人身安全两方面.为了防止触电和其他事故的发生，应该注意以下三个方面：（1）安装家庭电路要符合规范.①必须把用电器的开关装在火线上.这样，当断开开关后，用电器与火线分离，人碰到用电器就不会发生危险.
②有金属外壳的家用电器或大功率用电器要用三孔插座和三线插头，确保其金属外壳接地.用电器的金属外壳与火线之间应该是绝缘的，人体接触外壳时并没有危险，但如果用电器内部导线的绝缘皮破损或绝缘性能变差，导致火线与金属外壳接通，人体接触外壳时就会发生触电事故.因此，用电器的金属外壳必须接地.（外壳漏电时接地线对人体起到短路作用，电流通过接地线流入大地）
③在家庭电路中安装漏电保护断路器，当火线中的电流比零线中的电流大太多时，说明电路的某个地方可能接地漏电，电流从大地导走了，这时漏电保护断路器会切断电路.
（2）要防止本应绝缘的物体导电.①要防止导线的绝缘部分破损.若有破损，应及时更换.②不要用湿布擦拭正在工作的用电器或在电线上晾晒衣物.③不要用湿手触摸用电器和插座.
（3）发现有人触电或因电引发火灾时，要采取合理的措施.①发现有人触电时，应立即切断电源.无法切断电源时，应用干木棍等绝缘体挑开电线，使触电的人尽快脱离电源.
②发现用电器或电线失火时，应先切断电源，再灭火.不能带电泼水救火，因为生活中常见的水是导体，会引发触电事故.
典例1 [盐城模拟] 如图情景中，不会发生触电事故的是图____；火线和零线上电流不相等的是图____；当发生触电事故时，漏电断路保护器不会跳闸的是图____.
典例2 [镇江期中] 如图所示，为辨别两孔插座的火线和零线，可按照图中
____（选填“甲”或“乙”）方式手持测电笔将金属体笔尖插入插孔；若笔内氖管发光，则金属体笔尖接触的是____（选填“火”或“零”）线.
[解析] 在使用测电笔时，手指要接触笔尾金属体，不能接触笔尖金属体，故题图的两种使用方法中，正确的是甲.当笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是火线.
1.探究短路与过载的危害
家庭电路中导致熔丝熔断的原因一般有两个，一是电路发生短路，二是电路中用电器的实际总功率超过电路所能承受的最大功率（过载）.
2.熔断器电线都有规定的额定电流，如果电流超过这个规定值，电线就会过热，有可能烧坏绝缘皮，甚至引起火灾.为了避免这种事故的发生，电路中一般都安装有保护电路的装置——熔断器.
3.熔丝（俗称“保险丝”，安装在熔断器中）
防止电路超负荷运行的方法（1）尽量不要让多个较大功率的用电器同时工作，应错开时间，交替使用;（2）设计电路时要做到分路供电，必要时采用独立供电的方式，即一条线路专供某一大功率的用电器使用;（3）设计电路时，应充分估计电路的总负荷.
典例3 家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A.电灯开关中的两根导线相碰B.家庭中用电器的总功率过大C.保险丝的规格不合适，熔断电流太小D.插头中的两根导线相碰
4.家庭电路连接的注意事项（1）家庭电路中有火线、零线和地线，保险丝接在火线（或火线和零线）上，开关接在火线上.（2）安装灯泡时，零线、火线并排走，零线直接进灯座,火线通过开关进灯座.如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线.
（3）安装插座时，两孔插座的左孔接零线，右孔接火线；三孔插座左边的孔接零线，右边的孔接火线，中间上边的孔接地线，所以称为“左零右火中接地”.如果在插座上接保险丝，保险丝应接在火线上.（4）插座与插座之间是并联的，插座与灯泡之间是并联的，各种用电器之间都是并联的.
空气断路器、熔断器和漏电保护断路器的区别空气断路器、熔断器和漏电保护断路器都属于保护装置，不同的是，空气断路器、熔断器是在电路中的电流过大时断开电路，用来保护电路；而漏电保护断路器只在家庭电路发生漏电时断开电路，主要用来防止人体触电.家庭电路早期曾经使用过熔断器，现在普遍使用的是空气断路器.
典例4 [宿迁模拟] 如图是家庭电路示意图，下列说法中正确的是( )
3. 如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图中接线情况正确的是(　　)
4．[2025西安雁塔区校级期末]如图，用测电笔辨别火线、零线时，正确的使用方式是图________(填“甲”或“乙”)，电工师傅正确测试火线时，氖管发光，此时________(填“有”或“没有”)电流通过电工师傅的身体。
图丙中，电路中画“×”表示该处电路断路，开关闭合后，用测电笔测试A点，氖管_______(填“会”或“不会”)发光。
【点拨】使用测电笔时，笔尖接触被测导线，手指接触笔尾金属电极，图甲是正确使用方式；测电笔笔尖接触火线时，电流会经笔尖、大电阻、氖管、笔尾、人体，导向大地，形成通路，这一过程中，人体会成为电路的一部分，会有微弱的电流通过人体。由图丙可知，入户零线断路了，开关闭合后，用测电笔测试电路中的A点，A点所在导线通过灯泡和开关后与火线相连，测电笔氖管会发光。
【点方法】测电笔的使用：使用测电笔时，手一定要接触笔尾金属电极；手或者身体的其他部分不能接触笔尖金属电极。如果氖管发光，说明笔尖接触的是火线；如果氖管不发光，说明笔尖接触的是零线。
5．如图是家庭电路中部分电路各元件的连接情况，根据安全用电原则可知，该电路的连接是________(填“正确”或“错误”)的，闭合开关，电灯不亮，用测电笔接触D点和E点时氖管均发光，则一定是________(填“灯泡”或“零线”)断路。
【点拨】从安全用电的角度分析，开关应该接在火线和用电器之间，在断开开关时，能切断与火线的连接，故接法正确；图中闭合开关，电灯不亮，用测电笔接触D点、E点时氖管均发光，说明火线到E点之间电路完好，所以故障是零线断路。
6．[2025西安新城区校级模拟]如图所示是家庭电路的一部分，灯泡和开关的连接符合安全用电原则，请用笔画线代替导线，将插座正确接入电路，并在虚线框内标明电路的火线和零线。
7. 电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小荣同学发现标“E”的插脚要稍长些，其作用是(　　)A．插插头时外壳先接地线，拔插头时外壳先离地线B．插插头时外壳先接地线，拔插头时外壳后离地线C．插插头时外壳后接地线，拔插头时外壳先离地线D．插插头时外壳后接地线，拔插头时外壳后离地线
【点拨】地线插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到保护作用，故B正确。故选B。
8．家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)。要求插座能单独使用，开关能控制电灯且符合安全用电原则，从实物正面观察，如图所示的几种接线方案中符合要求的是(　　)
【点拨】B中火线先接开关，再接灯泡，零线直接接灯泡，灯泡开关接法正确。三孔插座中，上孔接地，左孔接零线，右孔接火线，插座能单独使用。此方法正确，故选B。
9．如图为小德家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶插头，灯泡仍不发光。经检查空气开关未跳闸，用测电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是(　　) A．灯泡短路 B．进户火线断路 C．进户零线断路 D．三孔插座短路
【点拨】若灯泡短路，会导致电路中电流过大，使空气开关跳闸，但题目中空气开关未跳闸，故A错误；若进户火线断路，用测电笔检测c点(火线连接点)时氖管不会发光，故B错误；
根据题目描述，测电笔检测a、b、c三点均发光，说明火线正常，灯泡熄灭且取下电热水壶插头后仍不亮，说明零线断路导致电路无法形成回路，用测电笔检测a点(零线连接点)时氖管发光是因为进户零线断路后该点通过灯泡与火线连通而带电，故C正确；若三孔插座短路，会导致电路中电流过大使空气开关跳闸，故D错误。故选C。
10．如图所示是小德家的部分电路，其中控制电灯的开关应装在虚线框______(填“1”或“2”)中，另一处安电灯，装好后闭合开关，电灯不亮，他用测电笔分别测a、b、c点，氖管都发光，则电路故障可能为________(填“火线”或“零线”)断路。测电笔氖管发光时，______(填“有”或“无”)电流通过小德。
【点拨】为了用电的安全，开关应接在火线与电灯之间。因此开关应装在虚线框2中；电灯不亮，可能是电路断路或短路；当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，保险丝没有烧断，不会是短路，只能是零线断路。测电笔氖管发光时，有电流通过氖管，此时人与测电笔构成通路，故有电流通过小德。
11．图甲所示为一款双头嵌入式方形吊灯，由墙壁上的开关控制(如图乙所示)，开关旁有一个可以独立工作的三孔插座，其简化电路如图丙所示。请你将图丙中的电路连接完整，组成正确的家庭电路。
