16.2 电流的磁场（课件）2025-2026学年苏科版（2024）九年级物理下册

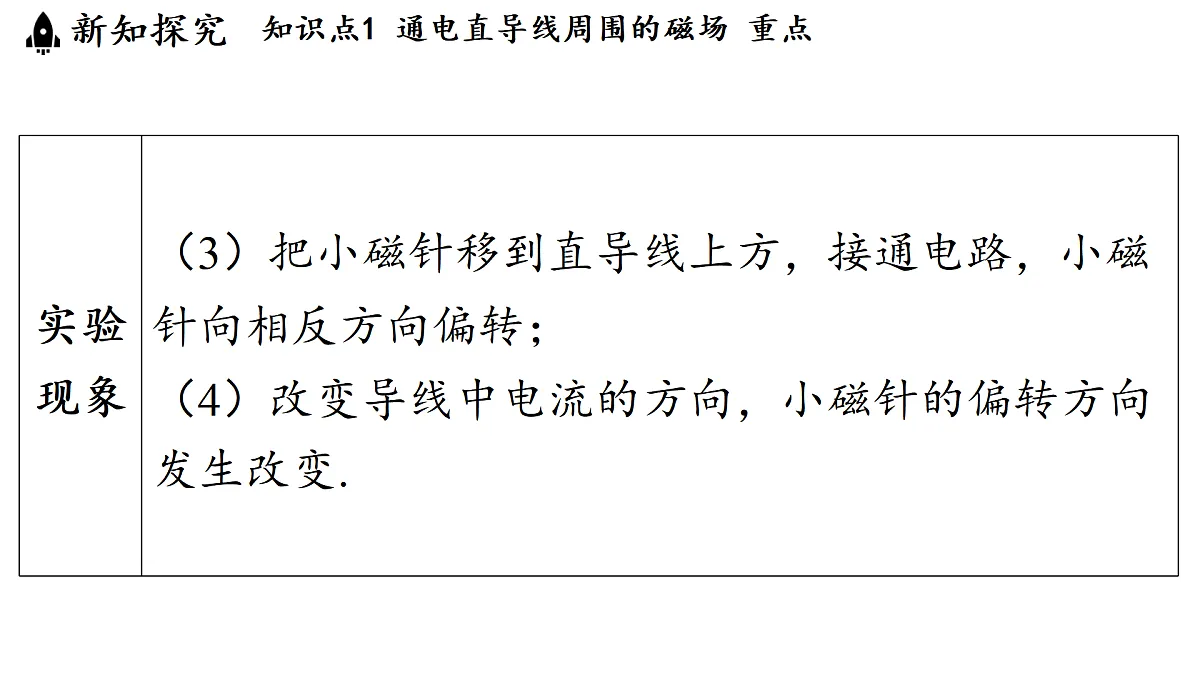

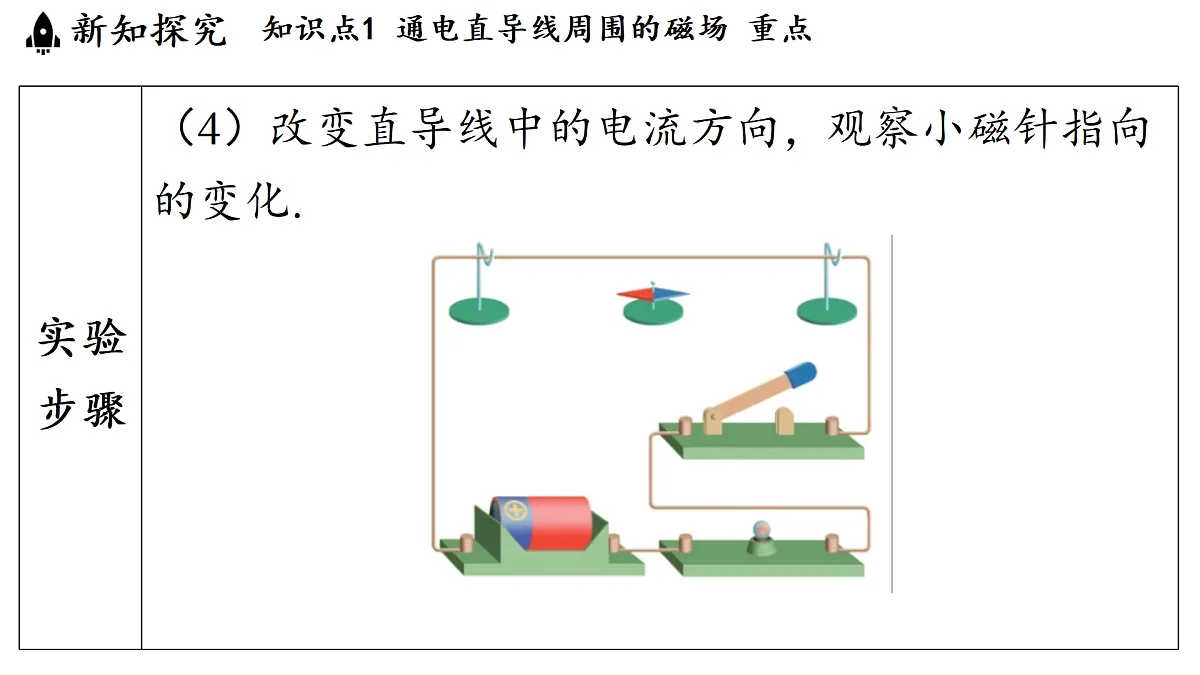

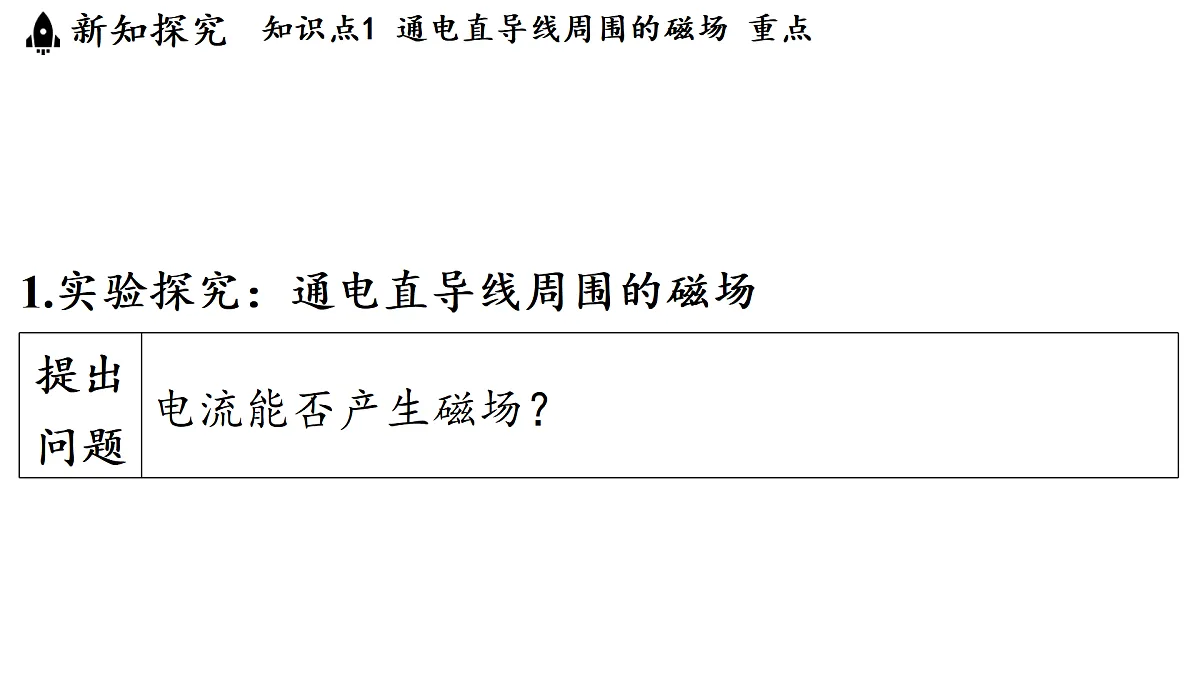

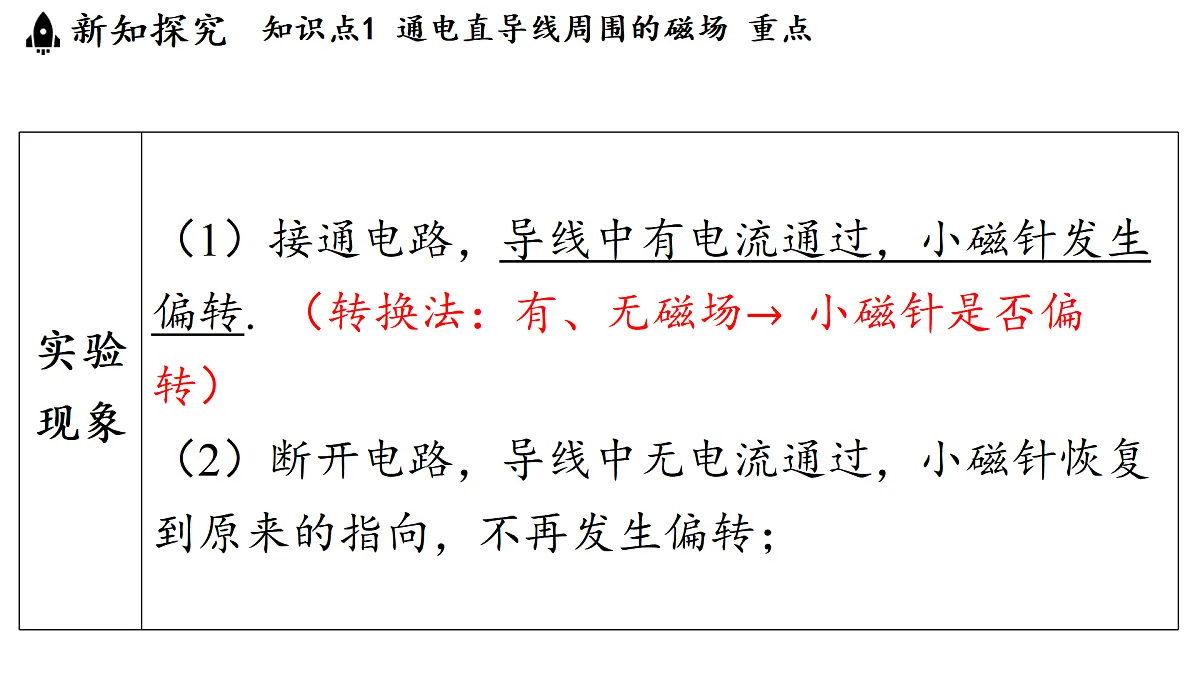

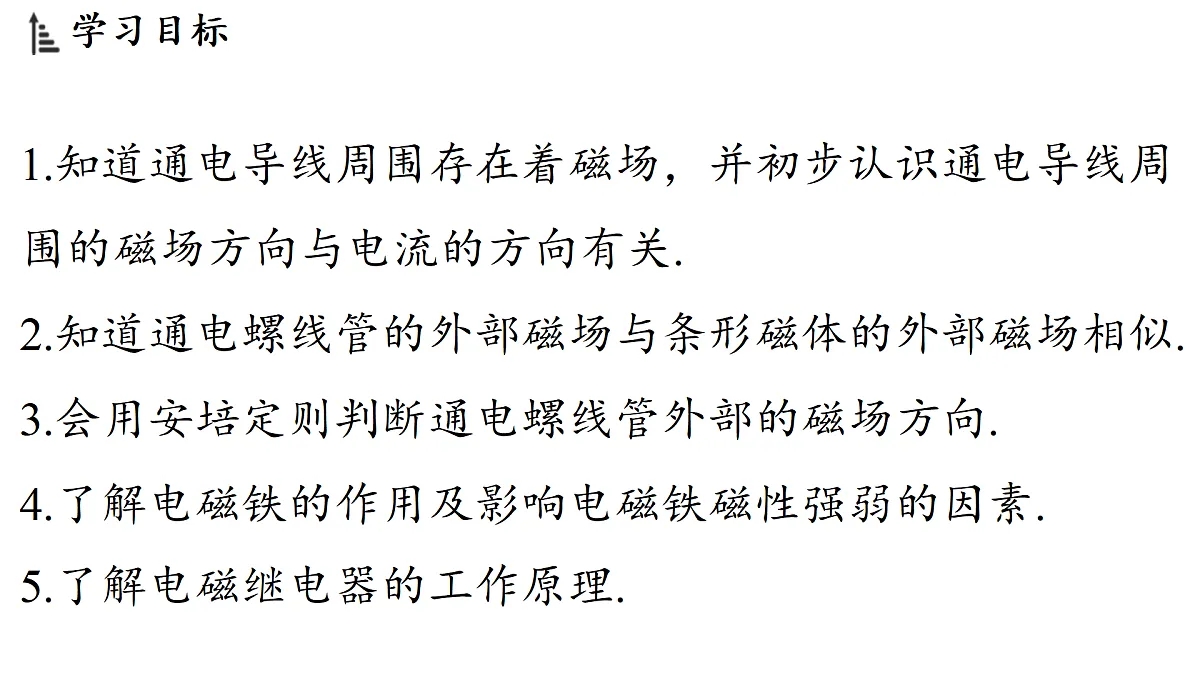

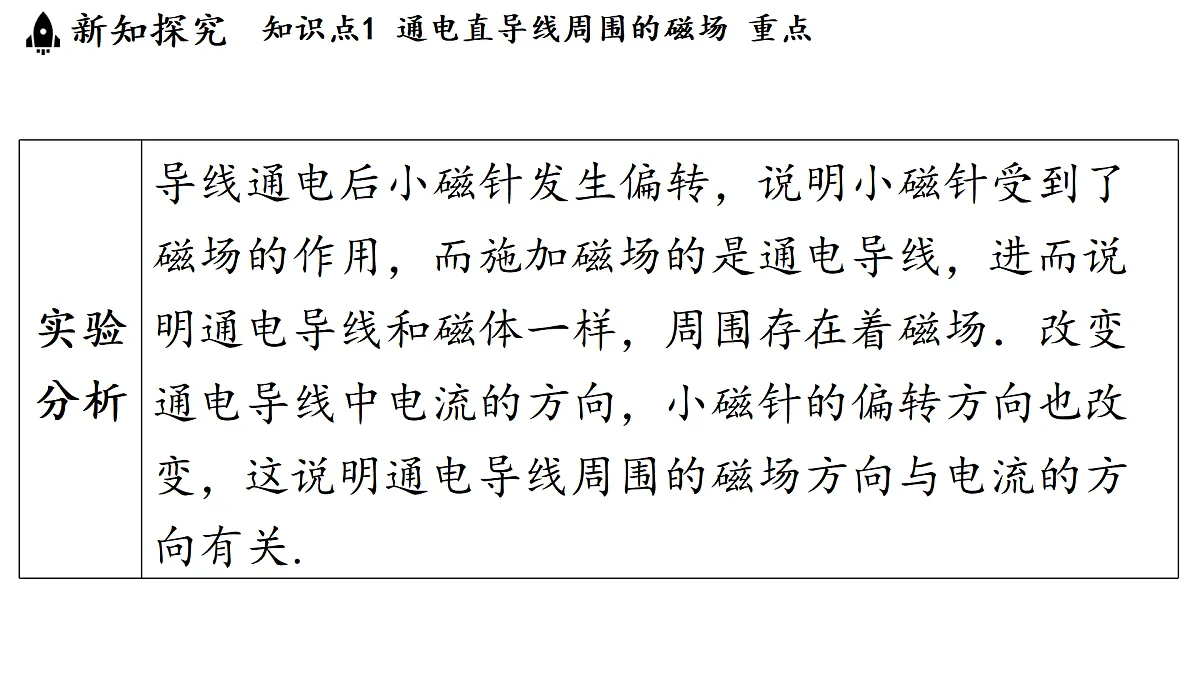

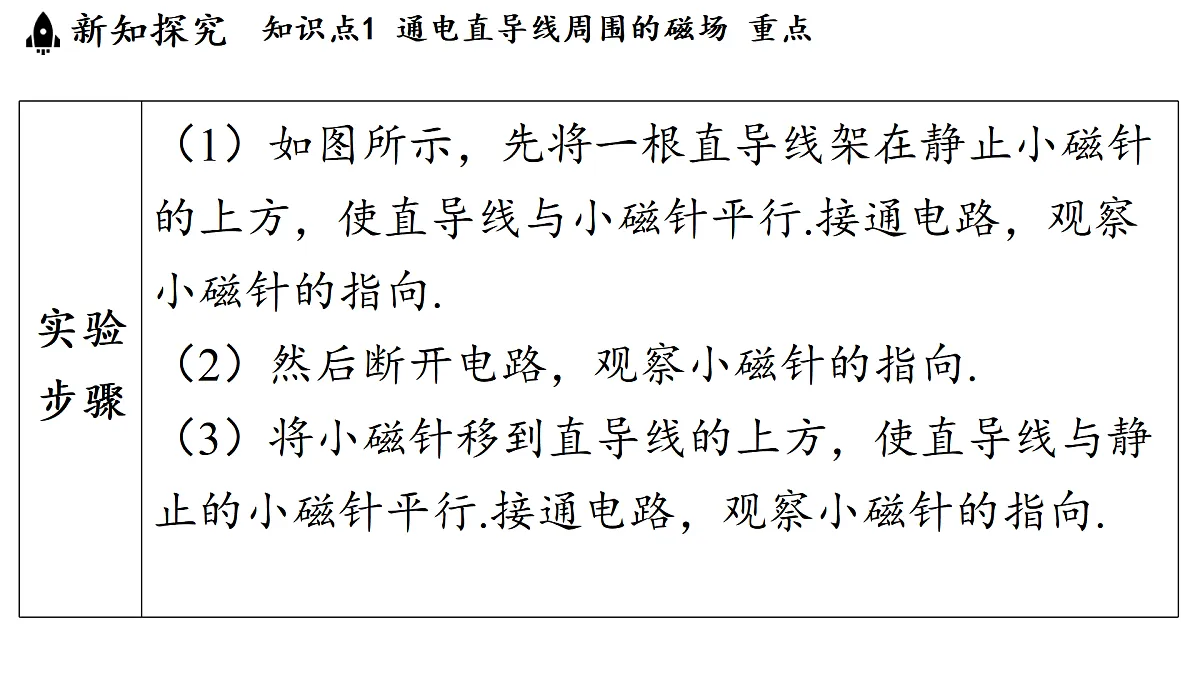

1.知道通电导线周围存在着磁场，并初步认识通电导线周围的磁场方向与电流的方向有关.2.知道通电螺线管的外部磁场与条形磁体的外部磁场相似.3.会用安培定则判断通电螺线管外部的磁场方向.4.了解电磁铁的作用及影响电磁铁磁性强弱的因素.5.了解电磁继电器的工作原理.1.实验探究：通电直导线周围的磁场实验的注意事项1.为了减小地磁场的影响，导线需沿南北方向放置，并且通电直导线应放在小磁针的正上方且与小磁针平行.2.为了使效果明显，要将通电直导线尽量靠近小磁针.2.电流的磁效应（1）电流周围存在磁场的现象称为电流的磁效应.（2）电流的磁效应是由丹麦物理学家奥斯特在1820年首先发现的.奥斯特实验揭示了电现象和磁现象不是彼此孤立的，而是有密切联系的.3.通电直导线周围的磁场分布通电直导线周围的磁场分布如图所示，在垂直于通电直导线的平面内，它的磁感线是以电流为中心的一系列同心圆.越靠近通电直导线，磁感线分布越密集，磁场越强.（水平直导线上方和下方的磁场方向相反，在其他实验条件不变的情况下，把小磁针从直导线下方移到直导线上方，通电后，小磁针将向相反方向转动.） 教材第36页“图16-14 实验装置”和教材第37页“图16-15 通电直导线周围的磁场分布” [泰州中考] 小明在探究“通电直导线周围的磁场”实验中，实验装置如图甲所示.甲乙（1）其中小磁针的作用是_____________________________________________； 检测通电导线周围是否存在磁场并显示磁场方向[解析] 小磁针的作用是检测通电导线周围是否存在磁场并显示磁场方向；（2）接通电路后，观察到小磁针偏转，说明电流周围存在______，此现象最早是由物理学家________发现的.磁场奥斯特[解析] 接通电路后，观察到小磁针偏转，说明电流周围存在磁场，物理学家奥斯特首先发现此现象；（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与__________有关.电流方向[解析] 电流方向改变，电流周围磁场方向也跟着发生改变，说明电流周围磁场方向与电流方向有关；（4）研究表明，通电直导线周围的磁场分布如图乙所示，则图甲实验中，若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向____（选填“会”或“不会”）改变.会[解析] 由题图乙可知，通电导线上下方的磁场方向相反，故将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向会改变. 教材中给出了探究通电直导线周围磁场的实验装置以及通电直导线周围的磁场分布图片，中考会以这两个图片进行命题，考查学生对电流磁效应实验的探究及结论的归纳得出.1.通电螺线管把导线绕在圆筒上就做成了螺线管．接通电源的螺线管叫作通电螺线管．如图所示是常见的螺线管及其示意图.螺线管螺线管示意图2.实验：探究通电螺线管周围的磁场甲乙丙  2.决定通电螺线管磁极极性的根本因素是通电螺线管中电流的环绕方向，而不是通电螺线管上导线的绕法.只要两个螺线管中电流的环绕方向一致，它们两端的磁极极性就相同.条形磁体的磁场和通电螺线管的磁场条形磁体的磁场通电螺线管的磁场3.安培定则（右手螺旋定则）画通电螺线管绕线图的方法 [答案] 见解析图. 1.概念电磁铁是内部带有铁芯的通电螺线管，由线圈和铁芯两部分组成.2.工作原理电磁铁是内部插有铁芯的螺线管，当通电螺线管插入铁芯后，由于铁芯被磁化产生了与原通电螺线管方向一致的磁场，所以它的磁性比原来强得多.因此,电磁铁就是利用电流的磁效应和通电螺线管中插入铁芯被磁化后大大增强其磁性的原理工作的.3.探究影响电磁铁磁性强弱的因素 电磁铁和永磁体电磁铁的铁芯用软铁而不能用钢的原因软铁容易被磁化，磁性也很容易消失，而钢被磁化后磁性很难消失，即使断了电也依然具有磁性，所以电磁铁的铁芯用软铁而不能用钢. 5.电磁铁的应用（1）电磁起重机如图甲所示是一台电磁起重机.接通电路，电磁起重机中的电磁铁有了磁性，吸引钢铁，将钢铁移动到卡车上方后，断开电路，电磁起重机中的电磁铁失去磁性，不吸引钢铁，钢铁就在重力作用下落到车上.电磁起重机的最大优点是能自由控制电磁铁的磁性强弱和磁性的有无，但它只能搬运由磁性材料构成的物体.甲 电磁起重机乙 电铃的实物图和原理图（2）电铃如图乙所示，电路闭合，电磁铁吸引衔铁，带动小锤向铃碗方向运动，小锤敲击铃碗而发出声音，同时电路断开，电磁铁失去磁性，小锤又被弹回，电路闭合.如此不断重复，电铃便发出了持续的铃声.丙 电磁选矿机（3）电磁选矿机  典例2 为了探究电磁铁的特性，小丽同学作出以下猜想：猜想一：电磁铁通电时有磁性，断电时没有磁性；猜想二：通过电磁铁的电流越大，它的磁性越强；猜想三：电磁铁通有相同的电流时，线圈的匝数越多，它的磁性越强. （1）通过观察电磁铁吸引小铁钉数目的多少来判断它的__________.（2）比较图中______两种情况，可以验证猜想一正确.（3）比较图中_____两种情况，可以验证猜想二正确.磁性强弱  （4）比较图d中甲、乙两个电磁铁吸引铁钉的情况，可以得出的结论是______________________________________________. 电流相同时，线圈的匝数越多，电磁铁的磁性越强1.实质：电磁继电器是一个用电磁铁控制电路通断的开关.2.构造及工作原理电磁继电器的电路包括低压控制电路、高压工作电路两部分，如下图所示.控制电路接通时电磁铁产生磁性，吸下衔铁，动、静触点接触，接通工作电路；控制电路断开时，电磁铁失去磁性，释放衔铁，动、静触点分离，工作电路断开.即电磁继电器通过控制电路的通断来控制工作电路的通断.3.电磁继电器的应用     降低
