15.4 家庭电路与安全用电（课件）2025-2026学年苏科版（2024）九年级物理下册

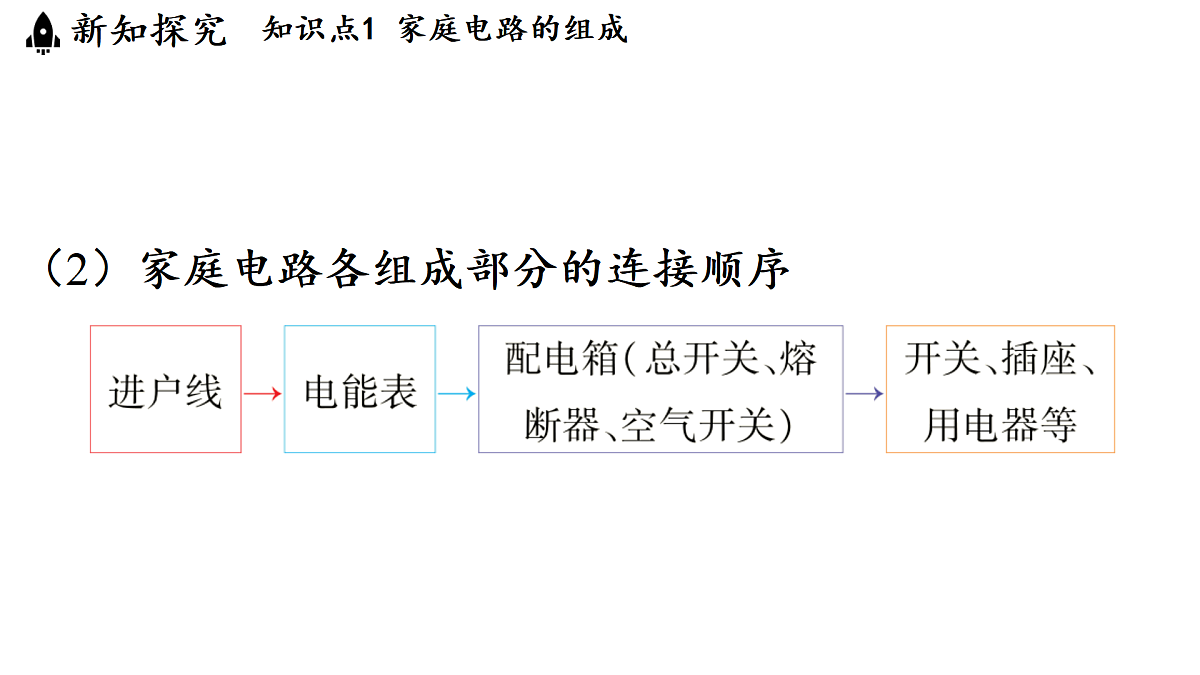

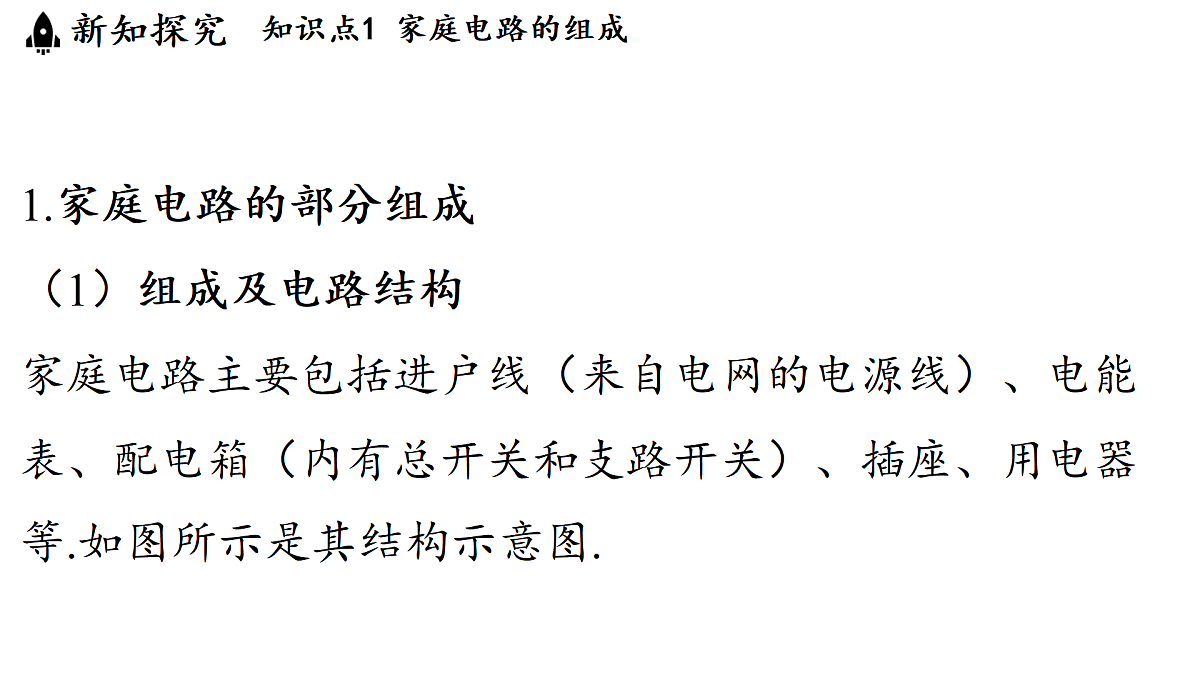

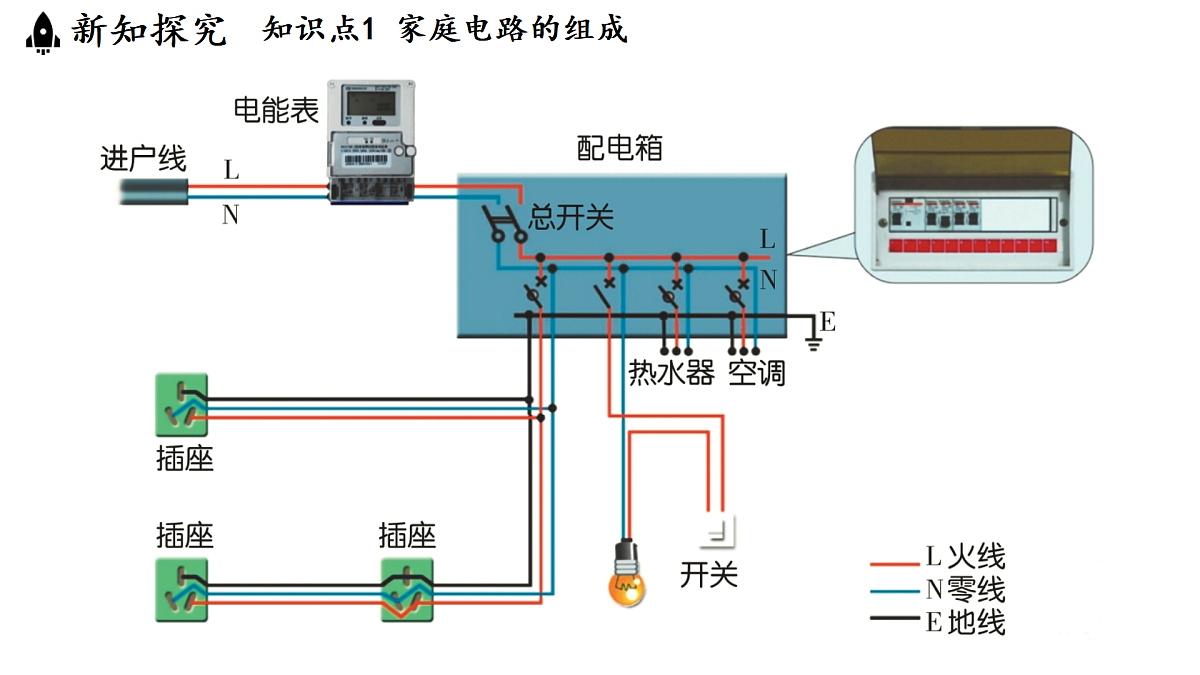

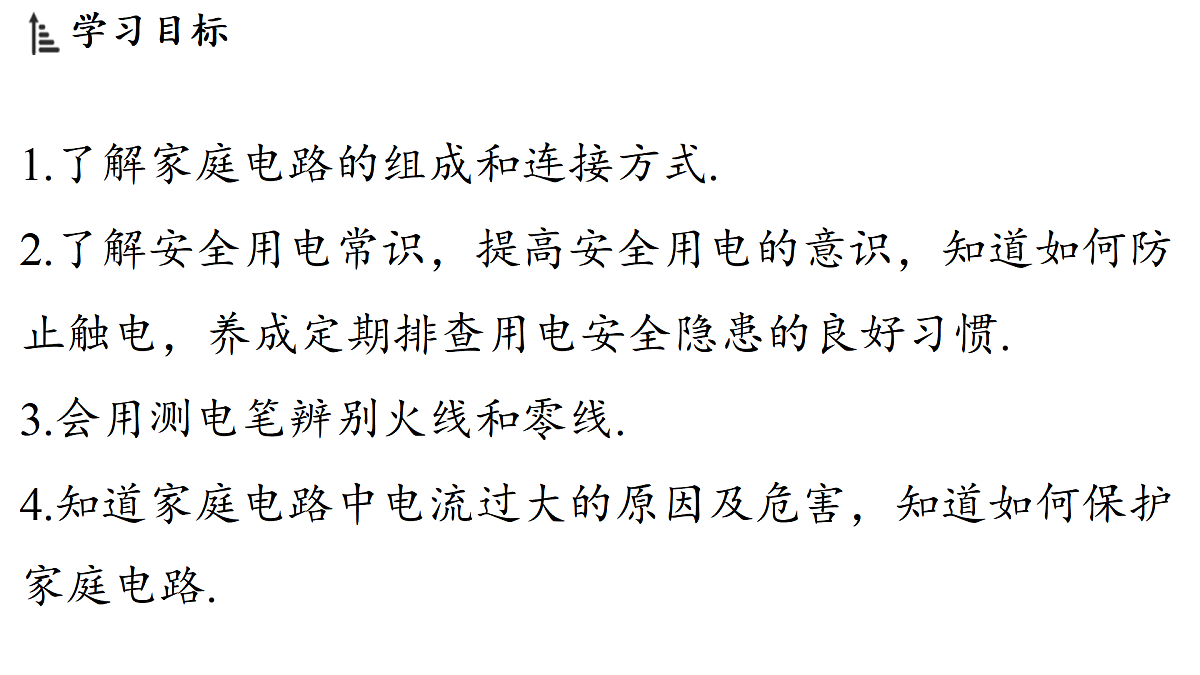

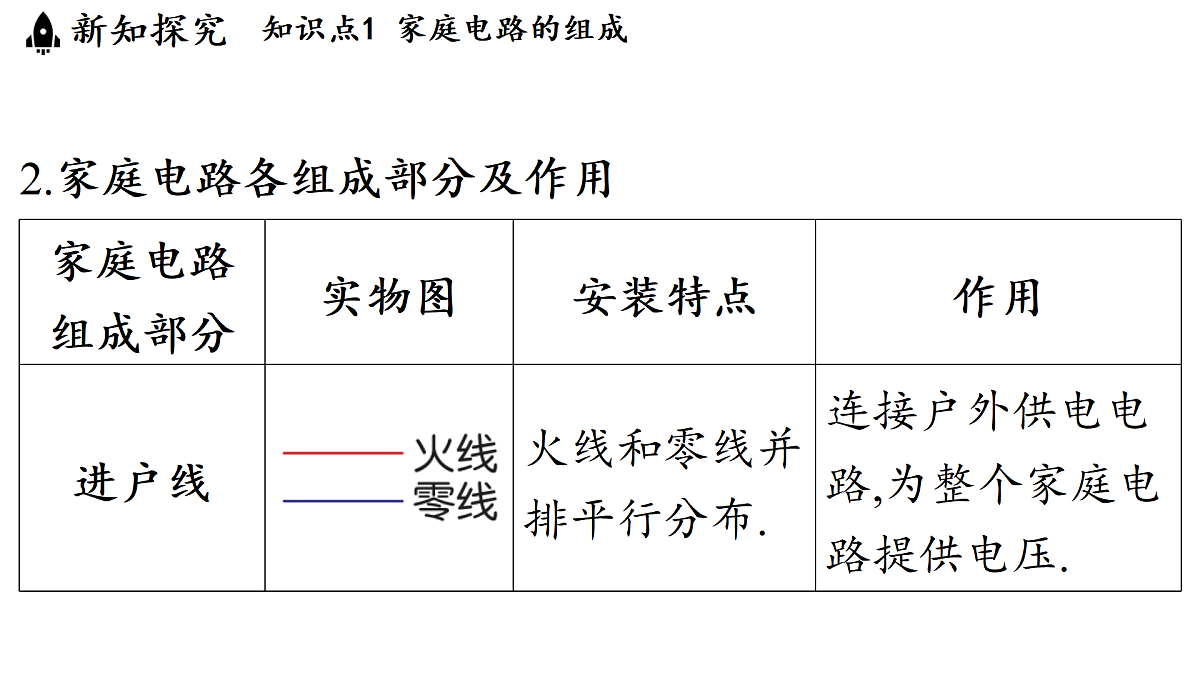

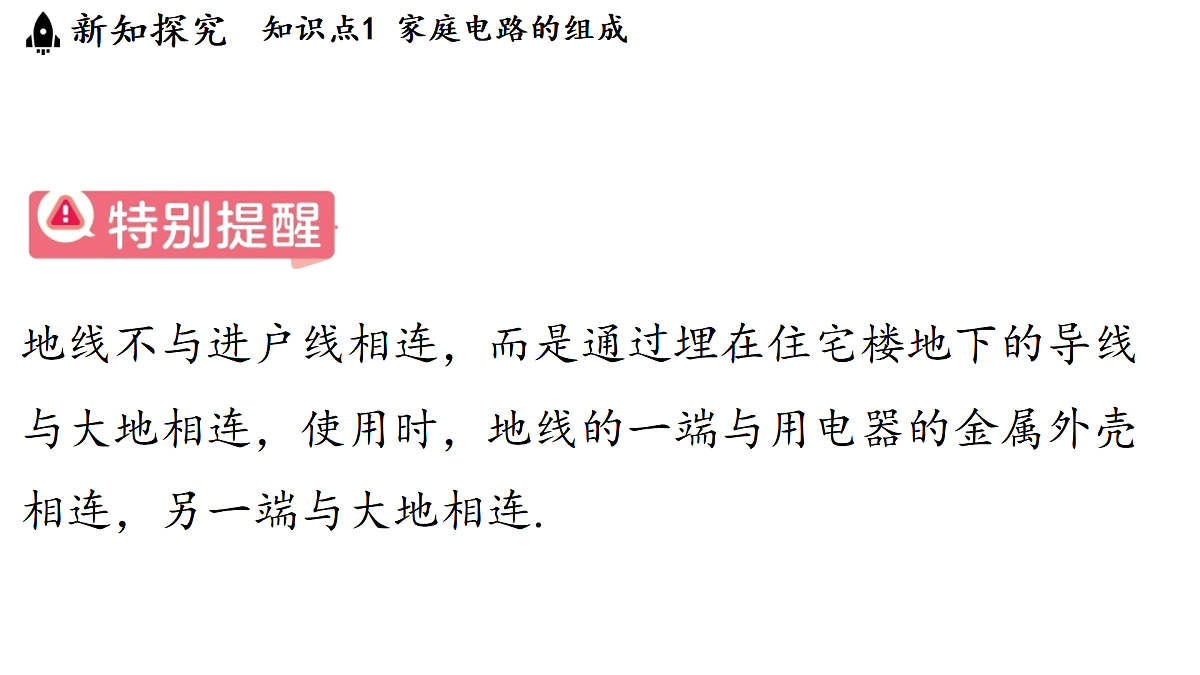

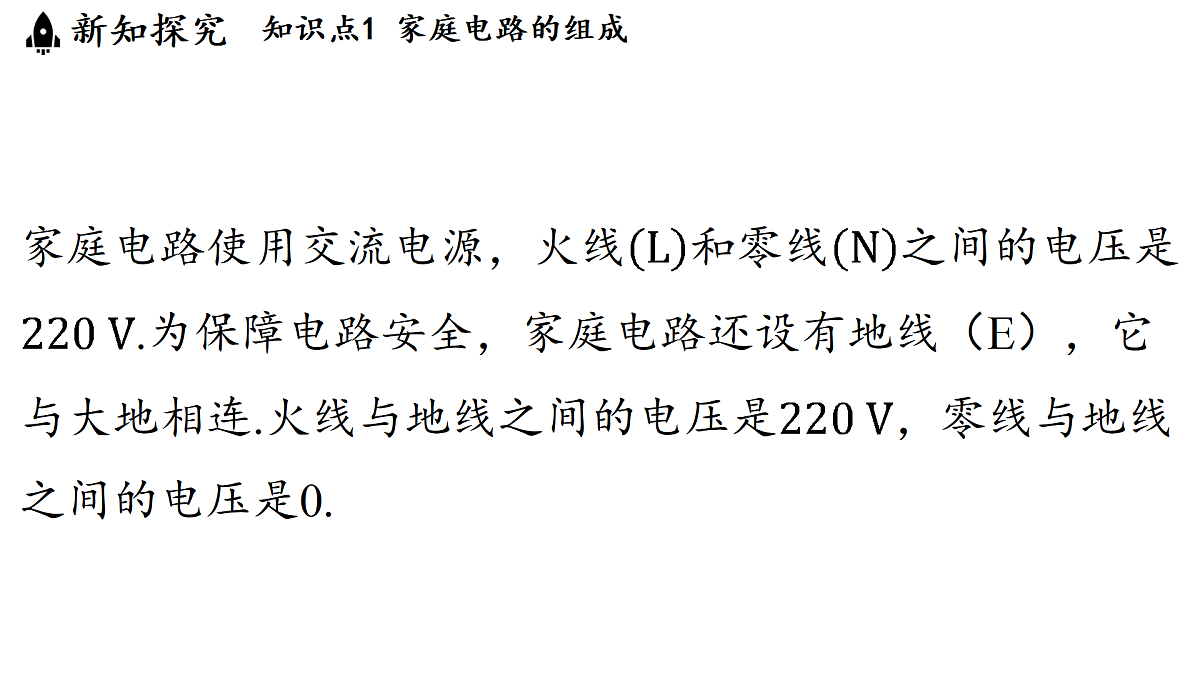

1.了解家庭电路的组成和连接方式.2.了解安全用电常识，提高安全用电的意识，知道如何防止触电，养成定期排查用电安全隐患的良好习惯.3.会用测电笔辨别火线和零线.4.知道家庭电路中电流过大的原因及危害，知道如何保护家庭电路.1.家庭电路的部分组成（1）组成及电路结构家庭电路主要包括进户线（来自电网的电源线）、电能表、配电箱（内有总开关和支路开关）、插座、用电器等.如图所示是其结构示意图. 地线不与进户线相连，而是通过埋在住宅楼地下的导线与大地相连，使用时，地线的一端与用电器的金属外壳相连，另一端与大地相连.（2）家庭电路各组成部分的连接顺序2.家庭电路各组成部分及作用1.触电:通常所说的“触电”是指一定强度的电流通过人体所引起的伤害事故.2.触电的原因:引起家庭电路触电的原因很多.如导线的绝缘皮破损或老化、用湿抹布擦灯泡、用湿手按开关等都可能引起触电事故.触电都是由人体直接或间接跟火线接触造成的.3.触电的形式 5.插座与三线插头（1）插座：插座可分为两孔插座和三孔插座.如图甲所示，两孔插座：左孔接零线，右孔接火线.三孔插座：左孔接零线，右孔接火线，中间上端的孔接地线.（2）三线插头：家庭电路中的三线插头和三孔插座是对应的（如图乙所示）,左、右两个插片接用电部分,中间上端那个插片跟家用电器的金属外壳相连.将三线插头插入三孔插座后,用电器并联接入电路的同时，也通过中间上端的插片和插孔把用电器的金属外壳与大地连接起来.6.安全用电常识安全用电主要包括设备安全与人身安全两方面.为了防止触电和其他事故的发生，应该注意以下三个方面：（1）安装家庭电路要符合规范.①必须把用电器的开关装在火线上.这样，当断开开关后，用电器与火线分离，人碰到用电器就不会发生危险.②有金属外壳的家用电器或大功率用电器要用三孔插座和三线插头，确保其金属外壳接地.用电器的金属外壳与火线之间应该是绝缘的，人体接触外壳时并没有危险，但如果用电器内部导线的绝缘皮破损或绝缘性能变差，导致火线与金属外壳接通，人体接触外壳时就会发生触电事故.因此，用电器的金属外壳必须接地.（外壳漏电时接地线对人体起到短路作用，电流通过接地线流入大地）③在家庭电路中安装漏电保护断路器，当火线中的电流比零线中的电流大太多时，说明电路的某个地方可能接地漏电，电流从大地导走了，这时漏电保护断路器会切断电路.（2）要防止本应绝缘的物体导电.①要防止导线的绝缘部分破损.若有破损，应及时更换.②不要用湿布擦拭正在工作的用电器或在电线上晾晒衣物.③不要用湿手触摸用电器和插座.（3）发现有人触电或因电引发火灾时，要采取合理的措施.①发现有人触电时，应立即切断电源.无法切断电源时，应用干木棍等绝缘体挑开电线，使触电的人尽快脱离电源.②发现用电器或电线失火时，应先切断电源，再灭火.不能带电泼水救火，因为生活中常见的水是导体，会引发触电事故.典例1 [盐城模拟] 如图情景中，不会发生触电事故的是图____；火线和零线上电流不相等的是图____；当发生触电事故时，漏电断路保护器不会跳闸的是图____.乙丙甲[解析] 人体触电，原因是有电流流过，形成通路.人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，由题图可知，甲、丙中通过人体形成了通路，会触电，乙中没有通过人体形成通路，不会触电.甲中火线和零线上的电流相同，所以漏电保护器不会跳闸；丙中火线和零线上的电流不相同，所以漏电保护器会跳闸. 典例2 [镇江期中] 如图所示，为辨别两孔插座的火线和零线，可按照图中甲火____（选填“甲”或“乙”）方式手持测电笔将金属体笔尖插入插孔；若笔内氖管发光，则金属体笔尖接触的是____（选填“火”或“零”）线.[解析] 在使用测电笔时，手指要接触笔尾金属体，不能接触笔尖金属体，故题图的两种使用方法中，正确的是甲.当笔尖插入插座的插孔中时，氖管发光，说明此插孔中连接的是火线.1.探究短路与过载的危害 家庭电路中导致熔丝熔断的原因一般有两个，一是电路发生短路，二是电路中用电器的实际总功率超过电路所能承受的最大功率（过载）.2.熔断器电线都有规定的额定电流，如果电流超过这个规定值，电线就会过热，有可能烧坏绝缘皮，甚至引起火灾.为了避免这种事故的发生，电路中一般都安装有保护电路的装置——熔断器.3.熔丝（俗称“保险丝”，安装在熔断器中）防止电路超负荷运行的方法（1）尽量不要让多个较大功率的用电器同时工作，应错开时间，交替使用;（2）设计电路时要做到分路供电，必要时采用独立供电的方式，即一条线路专供某一大功率的用电器使用;（3）设计电路时，应充分估计电路的总负荷.典例3 家庭电路中的保险丝熔断了，以下原因中不可能的是( )AA.电灯开关中的两根导线相碰B.家庭中用电器的总功率过大C.保险丝的规格不合适，熔断电流太小D.插头中的两根导线相碰[解析] 4.家庭电路连接的注意事项（1）家庭电路中有火线、零线和地线，保险丝接在火线（或火线和零线）上，开关接在火线上.（2）安装灯泡时，零线、火线并排走，零线直接进灯座,火线通过开关进灯座.如果灯泡是螺丝口的，尾部中心接火线，螺旋套接零线.（3）安装插座时，两孔插座的左孔接零线，右孔接火线；三孔插座左边的孔接零线，右边的孔接火线，中间上边的孔接地线，所以称为“左零右火中接地”.如果在插座上接保险丝，保险丝应接在火线上.（4）插座与插座之间是并联的，插座与灯泡之间是并联的，各种用电器之间都是并联的.空气断路器、熔断器和漏电保护断路器的区别空气断路器、熔断器和漏电保护断路器都属于保护装置，不同的是，空气断路器、熔断器是在电路中的电流过大时断开电路，用来保护电路；而漏电保护断路器只在家庭电路发生漏电时断开电路，主要用来防止人体触电.家庭电路早期曾经使用过熔断器，现在普遍使用的是空气断路器.典例4 [宿迁模拟] 如图是家庭电路示意图，下列说法中正确的是( ) √
