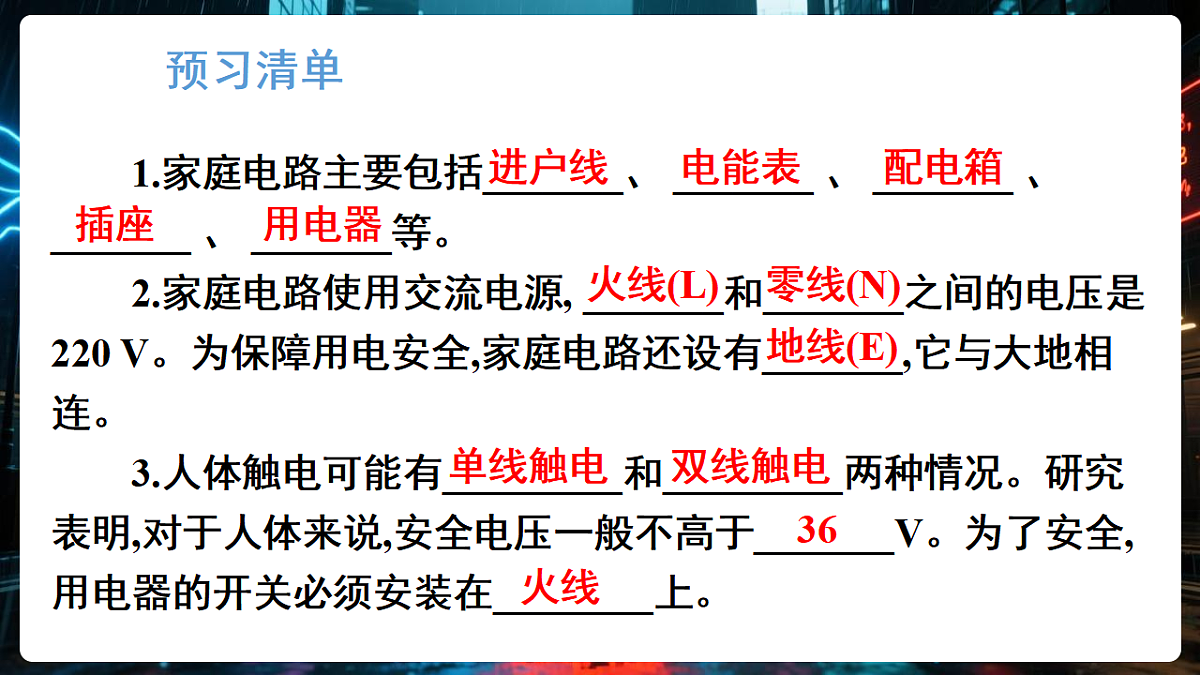

1.家庭电路主要包括_______、 _______ 、 _______ 、 _______ 、 _______等。 2.家庭电路使用交流电源, _______和_______之间的电压是220 V。为保障用电安全,家庭电路还设有_______,它与大地相连。 3.人体触电可能有_________和_________两种情况。研究表明,对于人体来说,安全电压一般不高于_______V。为了安全,用电器的开关必须安装在________上。

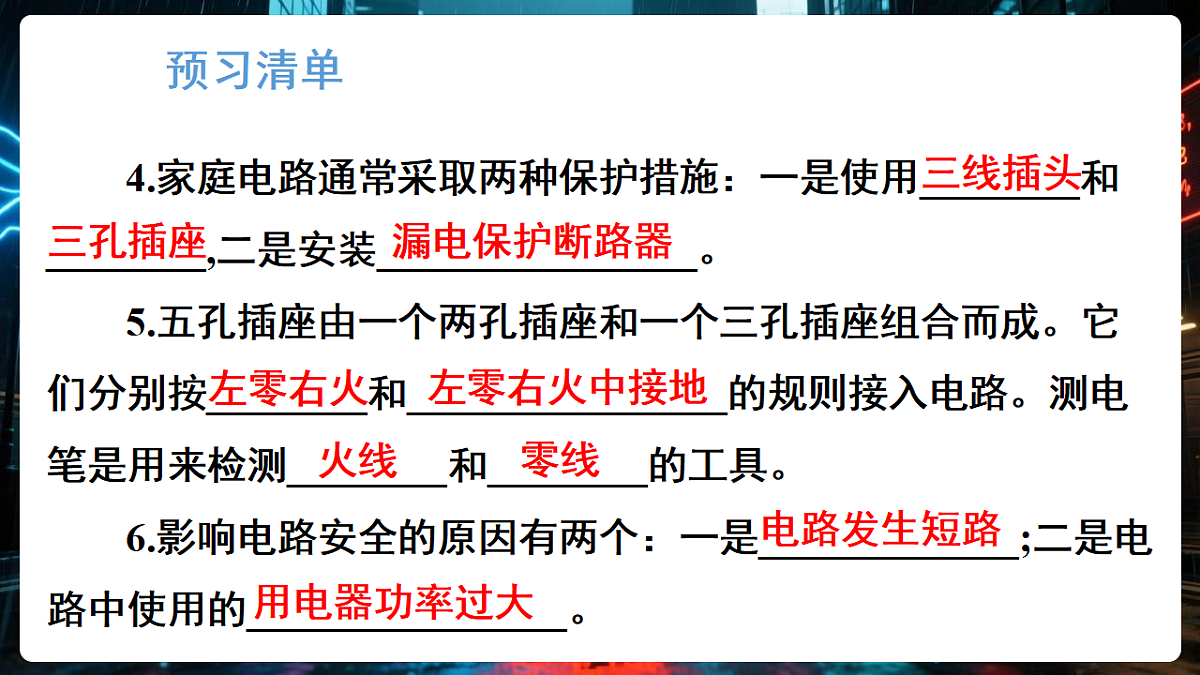

4.家庭电路通常采取两种保护措施：一是使用________和________,二是安装________________。 5.五孔插座由一个两孔插座和一个三孔插座组合而成。它们分别按________和________________的规则接入电路。测电笔是用来检测________和________的工具。 6.影响电路安全的原因有两个：一是_____________;二是电路中使用的________________。

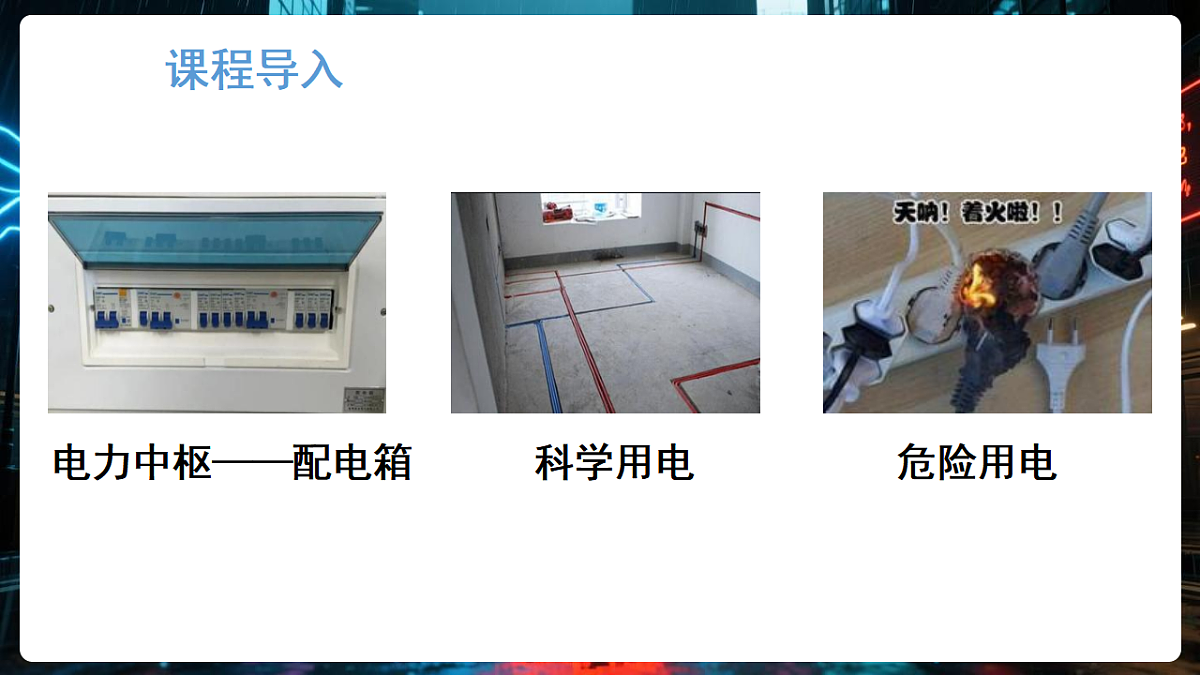

电力中枢——配电箱 科学用电 危险用电

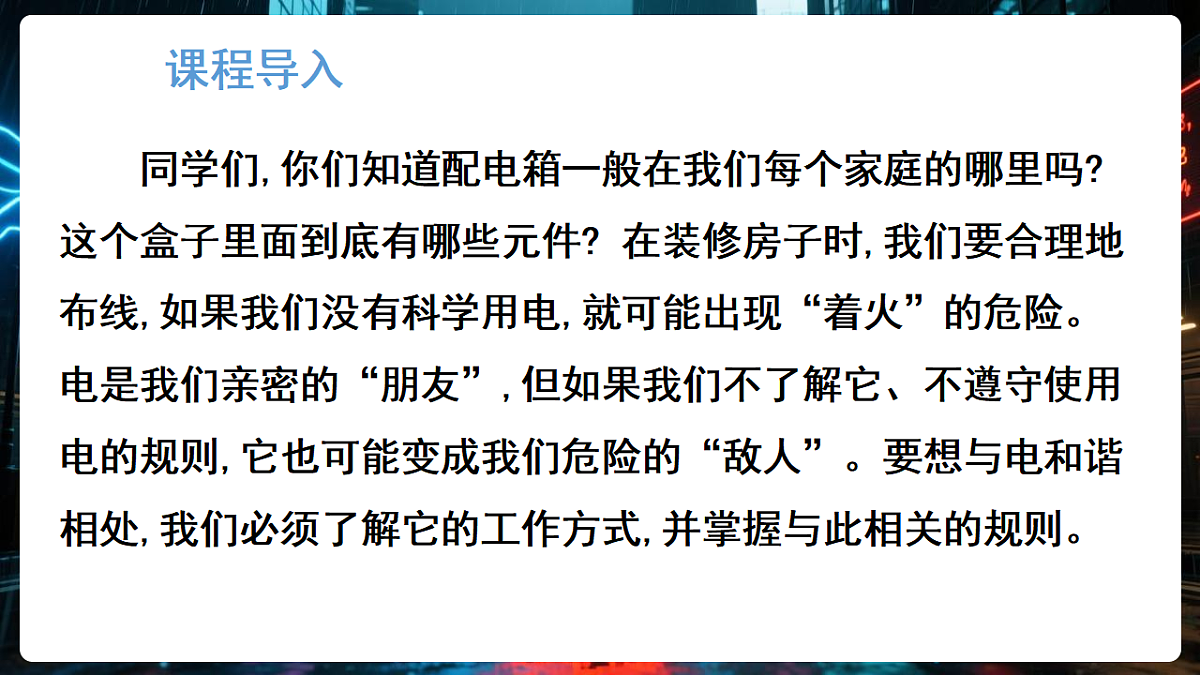

同学们,你们知道配电箱一般在我们每个家庭的哪里吗? 这个盒子里面到底有哪些元件? 在装修房子时,我们要合理地布线,如果我们没有科学用电,就可能出现“着火”的危险。电是我们亲密的“朋友”,但如果我们不了解它、不遵守使用电的规则,它也可能变成我们危险的“敌人”。要想与电和谐相处,我们必须了解它的工作方式,并掌握与此相关的规则。

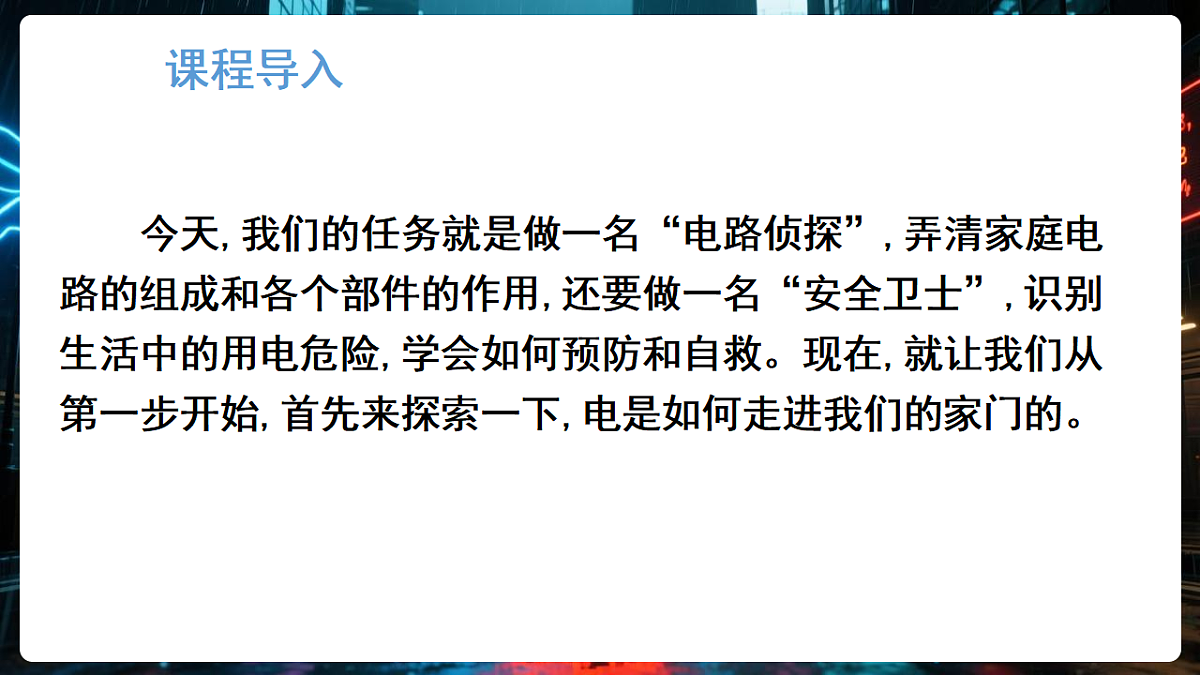

今天,我们的任务就是做一名“电路侦探”,弄清家庭电路的组成和各个部件的作用,还要做一名“安全卫士”,识别生活中的用电危险,学会如何预防和自救。现在,就让我们从第一步开始,首先来探索一下,电是如何走进我们的家门的。
任务一：认识家庭电路的组成

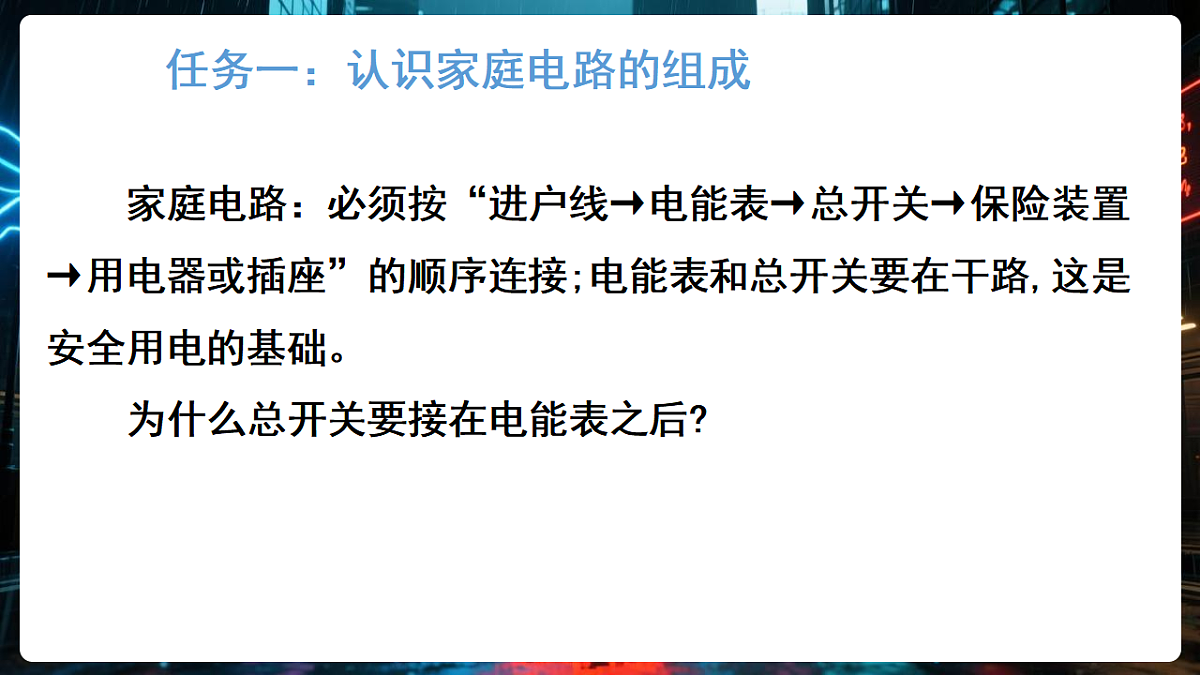

家庭电路：必须按“进户线→电能表→总开关→保险装置→用电器或插座”的顺序连接;电能表和总开关要在干路,这是安全用电的基础。 为什么总开关要接在电能表之后?

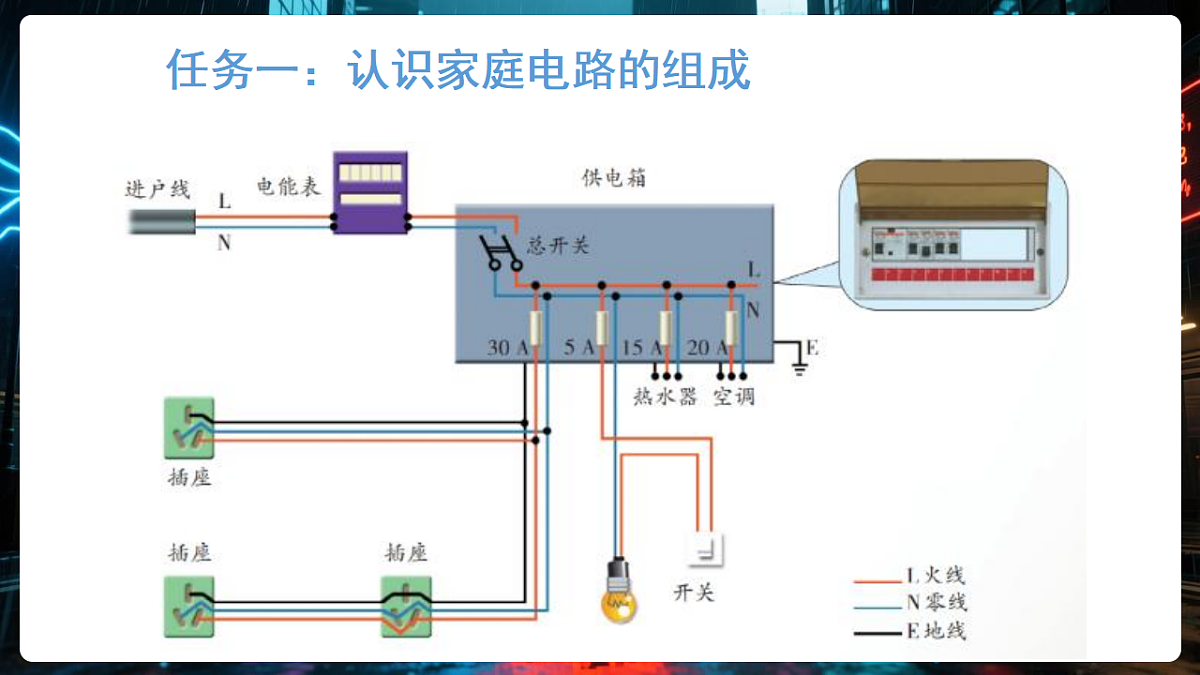

家庭电路中各用电器的连接电路图。
家庭电路使用的是交流电源,火线和零线之间的电压是220 V。为了保障用电安全,家庭电路还设有地线,它与大地相连。各个用电器都是一端接在火线上,另一端接在零线上,即这些用电器是并联的。
在任务单上记录家庭电路中各元件的名称及作用。
任务二：学习安全用电常识
单线触电和双线触电分别是怎样形成的?
单线触电时,人体接触火线或漏电的用电器,火线或漏电的用电器通过人体与大地构成通路。
双线触电时,人体的两个部位(如两只手)分别接触火线和零线,火线通过人体与零线相连,构成通路。
人体是导体,有电压加在人体上,就会有电流通过。一定强度的电流通过人体就会造成触电事故。日常生活中的触电事故多数是由于人体直接或间接接触火线而造成的。
大家知道对人体来说安全电压是多少吗? 另外,从安全角度考虑,用电器的开关应该安装在哪里? 安全电压一般不高于36 V。 用电器的开关必须安装在火线上。这样,开关断开后用电器与火线分离,人碰到用电器时就不会发生危险。
用电器的开关必须安装在火线上,而灯泡的螺口部分则必须安装在零线上。这样,开关断开后灯泡的螺口部分与火线分离,人更换灯泡时即使碰到螺口部分也不会发生触电事故。
正常情况下,用电器的金属外壳与内部电路之间是绝缘的,人体接触外壳时没有危险。但是,如果用电器内部导线的绝缘皮破损或绝缘性能变差,导致火线与用电器金属外壳接通,人接触外壳时就会发生触电事故。
三线插头中间的接线柱较长,能在用电器工作前通电时使其金属外壳最先接地,在用电器工作后断电时使其金属外壳最后断开与地线的连接,进一步保证了用电安全。
漏电保护断路器能及时检测到电路中是否发生漏电,并在检测到电路中存在漏电情况时自动切断电路,起到保护作用。
电工师傅能快速区分家庭电路中的火线和零线,他们靠的是什么工具?
测电笔中各部分的作用：高电阻限流保护,氖管通电发光确定火线。 工作原理：笔尖接触火线,电流经笔尖电极、高电阻、氖管、弹簧、笔尾电极、人体和大地形成通路,氖管发光。
注意：使用测电笔时，手不能接触金属笔尖。
为什么接触零线时氖管不发光?零线与大地间无电压,无法形成电流。测电笔能检测电路是否漏电吗?若测电笔接触用电器外壳时发光,可能存在漏电,需断电检查。
影响电路安全的因素(1)了解影响电路安全的原因及电流过大的危害
影响电路安全的两个原因——短路和过载。 家庭电路中短路的原因：连接电路时误将火线和零线直接连通;电线和用电器的绝缘皮破损,导致火线和零线直接连通;等等。 家庭电路中过载是指电路中使用的用电器总功率过大,导致电路中的电流过大。
除了短路和过载,还有什么情况可能引起电路安全问题呢? 线路连接处接触不良, 会造成局部过热。 线路连接处接触不良,该处电阻会变大,根据Q=I2Rt可知,在电流和通电时间相同的情况下,电阻越大,产生的热量越多,从而造成局部过热,可能引起火灾。
(2)演示电路过载的现象 实验器材：电路过载演示装置(在绝缘支架上水平固定一根长约25 cm、直径约0.2 mm的细铜丝,将易燃的纸条对折挂在细铜丝上)、直流稳压电源、电流表、小灯泡、开关、导线等。
进行实验：连接电路(如图所示),逐渐增大电路中的电流(依次闭合开关S1和S2),观察细铜丝上纸条的变化。
随着电流增大,细铜丝有什么变化? 纸条呢?这个实验现象说明了什么? 电流过大时,细铜丝温度升高,达到一定程度后,会使纸条燃烧,体现了过载的危害。 在电路中安装一个熔点较低的熔丝熔断器,当电路过载或短路时,熔断器中的熔丝会熔断,从而切断电路,可以保护电路安全。
①当电路正常时,空气断路器的扳手位于____方,开关触头和开关触片_____。 ②当电路发生短路时,通过线圈的电流极大,线圈产生的磁力会使_____向下推动杠杆,在_____的配合下,可在3 ms内将开关触头和开关触片迅速分离,从而切断电路,使电路得到保护。
③双金属片是由_________________叠合制成的,是利用不同金属片______________不同的特点工作的。
1.家庭电路的组成 (1)组成结构：进户线、电能表、配电箱、插座、用电器等。 (2)进户线：火线和零线之间的电压是220V。家庭电路还设有地线。 (3)用电器连接：一端接火线,一端接零线。控制用电器的开关必须安装在火线上。
2.安全用电常识 (1)安全用电包括：人身安全和电路安全。 (2)触电：分为单线触电和双线触电。人体的安全电压一般不高于36V。 (3)家庭电路的两种保护措施：一是使用三线插头和三孔插座;二是安装漏电保护断路器。
(4)插座使用规则：两孔插座按“左零右火”的规则接入电路;三孔插座按“左零右火中接地”的规则接入电路。 (5)影响电路安全的原因：一是电路发生短路;二是电路中使用的用电器总功率过大。
3.安全用电做法 (1)发现用电器电源线的绝缘皮老化、破损,应立即停用并请专业人员更换。 (2)不用湿布擦拭开关、插座等,不在电线上晾晒衣物。 (3)用电器或电线着火时,先切断电源再灭火。 (4)发现有人触电,应立即切断电源,再想法施救。
1.3月5日,安安的班级举办了“安全用电进校园,全力护航开学季”的主题班会,同学们的下列说法中符合安全用电原则的是 ( ) A.家用电冰箱使用两脚插头 B.开关外壳大多为塑料材质,不导电,可以用湿手触摸 C.有人触电时,应该立即用手将触电者与电源分开 D.空气开关跳闸后,应该先排除故障,再将其复位
2.(多选)某小组同学对如图所示的部分家庭电路进行了分析,下列说法中正确的是 ( ) A.空气开关“跳闸”,一定是发生了短路 B.断开开关S,用测电笔检测d 点时,氖管发光 C.导线bc(不含b、c 两接点)间断路时,闭合开关S,灯泡L能正常发光 D.用电器连接到三孔插座上正常工作时,若e 点断开,用电器会停止工作
3.关于家庭电路与安全用电,下列说法中正确的是 ( )A.可以用湿抹布擦发光的灯泡B.用测电笔测火线时有电流通过人体C.更换灯泡时,不用断开电源开关D.三脚插头坏了,可以找一个两脚插头替换
5.家庭电路中,控制用电器的开关应连接在_____线和用电器之间;如果空气开关“跳闸”,那么其原因可能是_______________;电冰箱使用时,其外壳一定要接______。
