【同步练习】
一、单选题

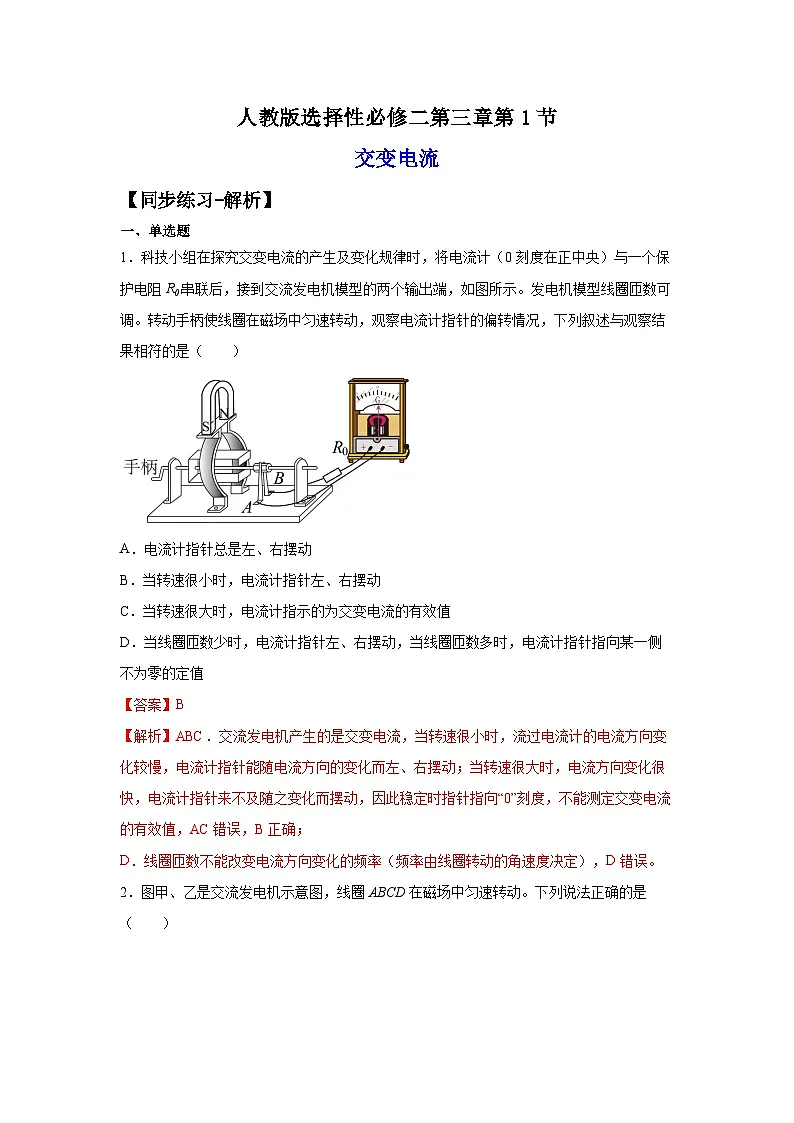

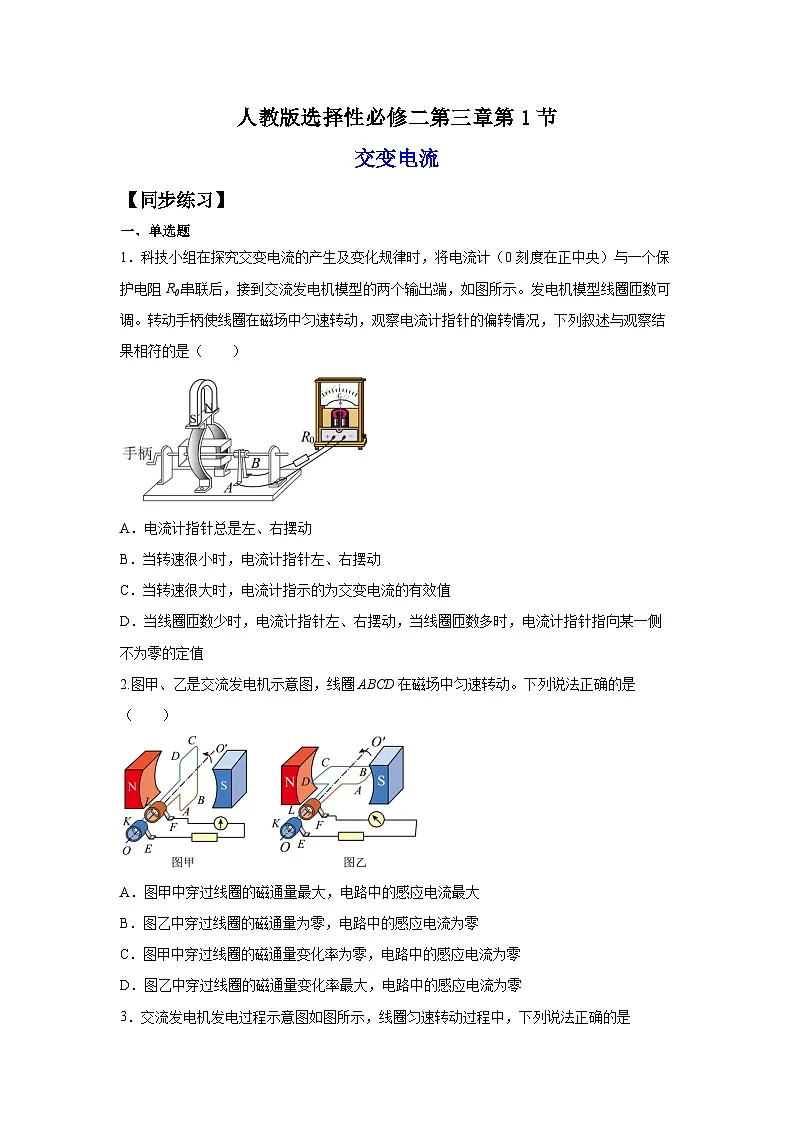

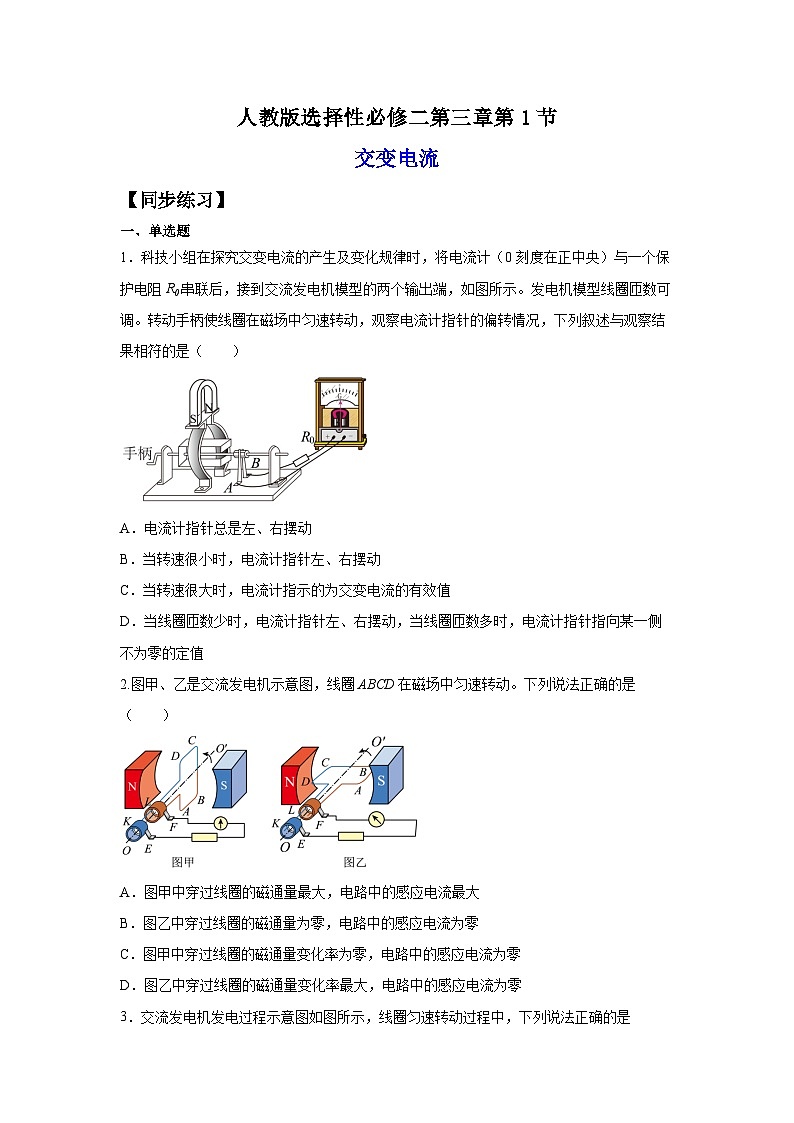

1．科技小组在探究交变电流的产生及变化规律时，将电流计（0刻度在正中央）与一个保护电阻R0串联后，接到交流发电机模型的两个输出端，如图所示。发电机模型线圈匝数可调。转动手柄使线圈在磁场中匀速转动，观察电流计指针的偏转情况，下列叙述与观察结果相符的是（ ）
A．电流计指针总是左、右摆动
B．当转速很小时，电流计指针左、右摆动
C．当转速很大时，电流计指示的为交变电流的有效值
D．当线圈匝数少时，电流计指针左、右摆动，当线圈匝数多时，电流计指针指向某一侧不为零的定值

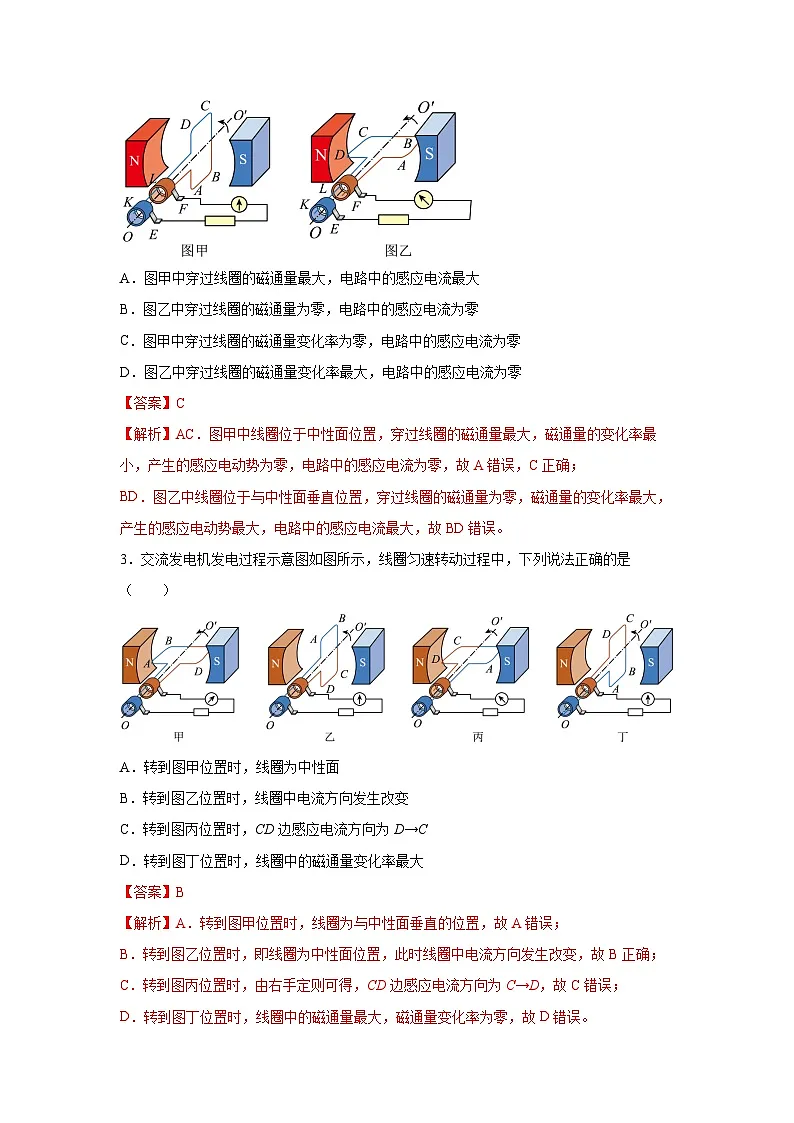

2.图甲、乙是交流发电机示意图，线圈ABCD在磁场中匀速转动。下列说法正确的是 （ ）
A．图甲中穿过线圈的磁通量最大，电路中的感应电流最大
B．图乙中穿过线圈的磁通量为零，电路中的感应电流为零
C．图甲中穿过线圈的磁通量变化率为零，电路中的感应电流为零
D．图乙中穿过线圈的磁通量变化率最大，电路中的感应电流为零

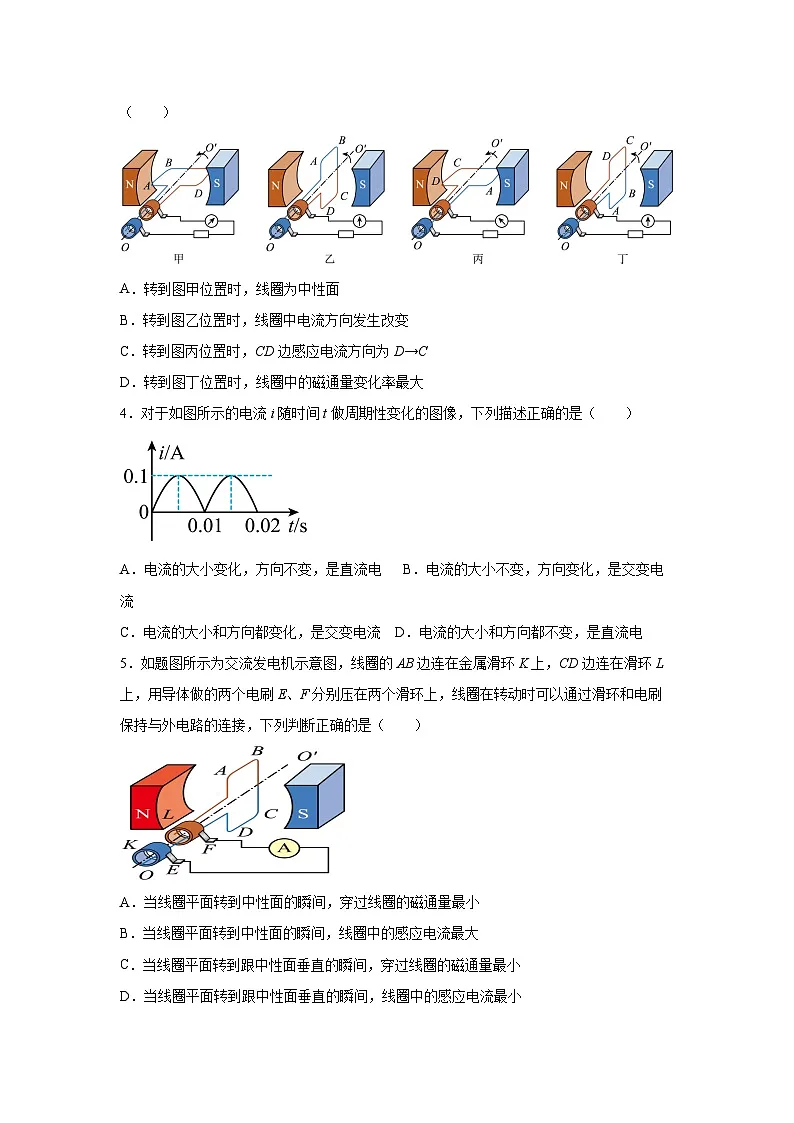

3．交流发电机发电过程示意图如图所示，线圈匀速转动过程中，下列说法正确的是（ ）
A．转到图甲位置时，线圈为中性面
B．转到图乙位置时，线圈中电流方向发生改变
C．转到图丙位置时，CD边感应电流方向为D→C
D．转到图丁位置时，线圈中的磁通量变化率最大

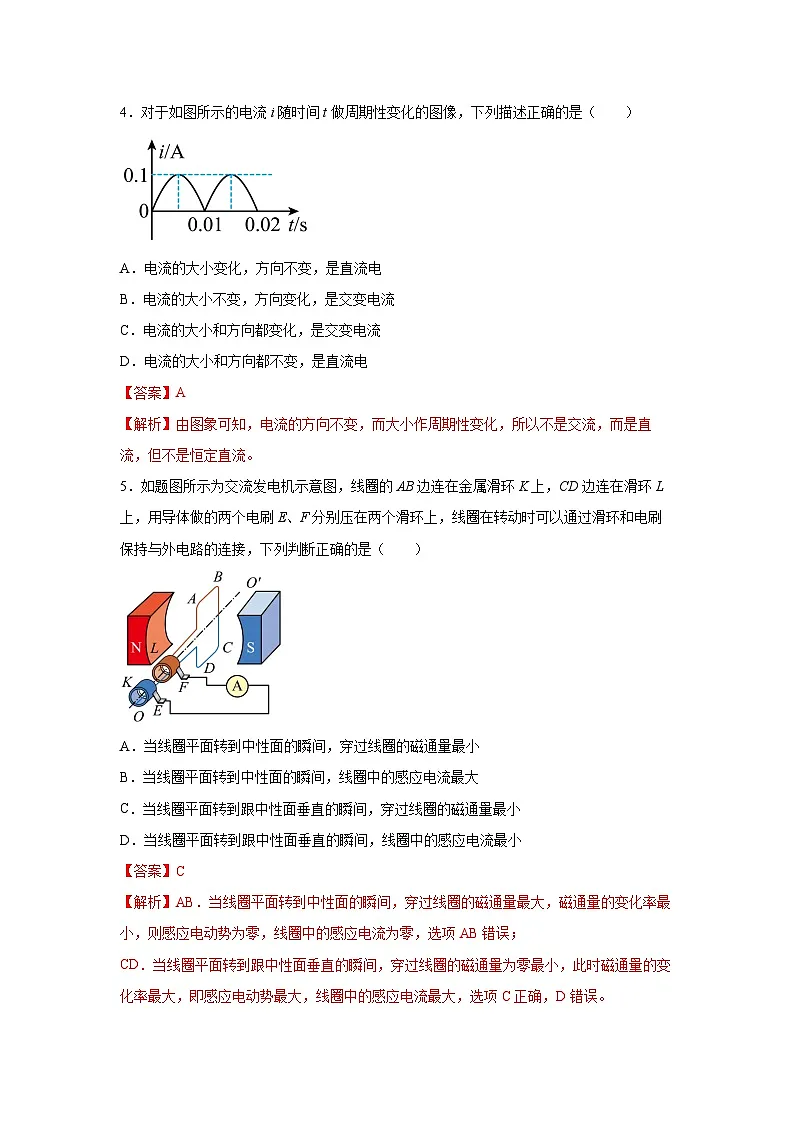

4．对于如图所示的电流i随时间t做周期性变化的图像，下列描述正确的是（ ）
A．电流的大小变化，方向不变，是直流电 B．电流的大小不变，方向变化，是交变电流
C．电流的大小和方向都变化，是交变电流 D．电流的大小和方向都不变，是直流电
5．如题图所示为交流发电机示意图，线圈的AB边连在金属滑环K上，CD边连在滑环L上，用导体做的两个电刷E、F分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接，下列判断正确的是（ ）
A．当线圈平面转到中性面的瞬间，穿过线圈的磁通量最小
B．当线圈平面转到中性面的瞬间，线圈中的感应电流最大
C．当线圈平面转到跟中性面垂直的瞬间，穿过线圈的磁通量最小
D．当线圈平面转到跟中性面垂直的瞬间，线圈中的感应电流最小

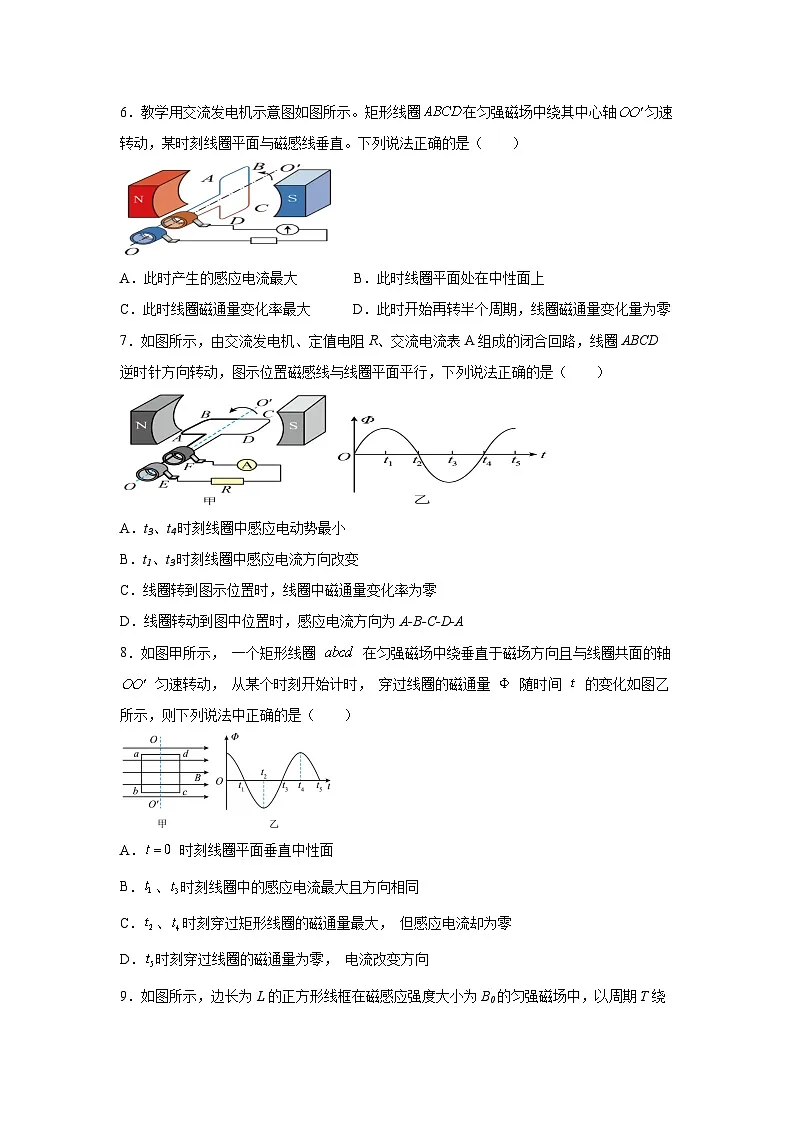

6．教学用交流发电机示意图如图所示。矩形线圈在匀强磁场中绕其中心轴匀速转动，某时刻线圈平面与磁感线垂直。下列说法正确的是（ ）
A．此时产生的感应电流最大 B．此时线圈平面处在中性面上
C．此时线圈磁通量变化率最大 D．此时开始再转半个周期，线圈磁通量变化量为零
7．如图所示，由交流发电机、定值电阻R、交流电流表A组成的闭合回路，线圈ABCD逆时针方向转动，图示位置磁感线与线圈平面平行，下列说法正确的是（ ）
A．t3、t4时刻线圈中感应电动势最小
B．t1、t3时刻线圈中感应电流方向改变
C．线圈转到图示位置时，线圈中磁通量变化率为零
D．线圈转动到图中位置时，感应电流方向为A-B-C-D-A
8．如图甲所示， 一个矩形线圈 在匀强磁场中绕垂直于磁场方向且与线圈共面的轴 匀速转动， 从某个时刻开始计时， 穿过线圈的磁通量 随时间 的变化如图乙所示，则下列说法中正确的是（ ）
A． 时刻线圈平面垂直中性面
B．、时刻线圈中的感应电流最大且方向相同
C．、时刻穿过矩形线圈的磁通量最大， 但感应电流却为零
D．时刻穿过线圈的磁通量为零， 电流改变方向
9．如图所示，边长为L的正方形线框在磁感应强度大小为B0的匀强磁场中，以周期T绕OO′轴匀速转动，从图示位置开始计时，下列说法正确的是（ ）
A．图示位置与中性面垂直B．回路中产生稳恒直流电
C．时，电流方向将发生改变D．时刻穿过线框的磁通量为0
10.一闭合矩形线圈abcd绕垂直于磁感线的固定轴匀速转动，线圈平面位于如图甲所示的匀强磁场中。通过线圈的磁通量随时间t的变化规律如图乙所示，下列说法正确的是（）
A．、时刻通过线圈的磁通量变化率最大 B．、时刻线圈中感应电流方向改变
C．、时刻线圈中磁通量最大 D．、时刻线圈中感应电动势最小
11．如图所示，在磁感应强度为B的匀强磁场中，有一个匝数为N的矩形线圈abcd，线圈面积为S，ab边与磁场垂直，ab边始终与金属滑环K相连，cd边始终与金属滑环L相连，电阻R接在K、L之间。现使矩形线圈以恒定角速度ω，从图示位置绕过ad、bc中点的轴匀速转动，下列说法中正确的是（ ）
A．线圈每转过一圈，线圈所受安培力做功为零
B．线圈转动的角速度越大，通过电阻R的电流越小
C．线圈平面与磁场平行时，瞬时感应电动势最大且Em=NBSω
D．线圈平面与磁场平行时，穿过线圈平面的磁通量最大
12．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定转轴匀速转动，线圈中产生的感应电动势e随时间t的变化规律如图所示。下列说法中正确的是（ ）
A．t1时刻穿过线圈的磁通量最大 B．t2时刻穿过线圈的磁通量为0
C．t3时刻穿过线圈的磁通量的变化率最大
D．每当电流方向变化时，线圈平面就会与中性面垂直
13．如图所示为演示交变电流产生过程的装置图，关于这个实验，正确的说法是（ ）
A．线圈从任意位置转180°的过程，穿过线圈的磁通量变化量一定为零
B．图示线圈所处位置为中性面，线圈中无感应电流
C．图示位置ab边中的感应电流方向为a→b
D．线圈平面与磁场方向平行时，磁通量变化率为零
14．如图所示为交流发电机示意图，线圈的边连在金属滑环上，边连在滑环上，用导体做的两个电刷、分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路的连接。关于其工作原理，下列分析正确的是（ ）
A．当线圈平面转到中性面时，穿过线圈的磁通量最大
B．当线圈平面转到中性面时，线圈中的感应电动势最大
C．当线圈平面转到跟中性面垂直时，穿过线圈的磁通量的变化率最小
D．当线圈平面转到跟中性面垂直时，线圈中的感应电流最小
15．矩形线圈在匀强磁场中匀速转动，产生的电动势按如图所示规律变化。下列说法正确的是（ ）
A．t1、t3时刻穿过线圈的磁通量为0 B．t2、t4时刻线圈通过中性面
C．t1、t3时刻线圈通过中性面 D．t2、t4时刻穿过线圈的磁通量变化最慢
16．一矩形线圈ABCD在匀强磁场中绕其中心轴OO′匀速转动时，就会在线圈中形成交变电流。下列说法错误的是（ ）
A．线圈经过甲图位置时，穿过线圈的磁通量最大，产生的电流也最大
B．线圈经过乙图位置时，穿过线圈的磁通量为零，产生的电流最大，电流的方向为图中箭头指向
C．线圈经过丙图位置时，穿过线圈的磁通量最大，产生的电流最小
D．线圈从丙图位置转到丁图位置的过程中，穿过线圈的磁通量减小，产生的电流在增大
17．如图所示，交流发电机内矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，下列说法正确的是（ ）
A．图示时刻穿过线圈磁通量为零，感应电动势为零
B．图示时刻穿过线圈磁通量最大，感应电动势最大
C．线圈从图示时刻转过90°时，磁通量变化最快
D．线圈在图示时刻，磁通量变化最快
18．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图像如图所示，则下列说法中正确的是（ ）
A．t1时刻线圈平面感应电动势达最大B．t2时刻线圈平面位于中性面
C．t3时刻线圈平面磁通量变化率为零D．t2时刻线圈平面产生的感应电流改变向
19．如图所示，在水平向右的匀强磁场中，一线框绕垂直于磁感线的轴匀速转动，线框通过电刷、圆环、导线等与定值电阻组成闭合回路。t1、t2时刻线框分别转到图甲、乙所示的位置，下列说法正确的是（ ）
A．t1时刻穿过线框的磁通量最大 B．t1时刻电阻中的电流最大，方向从右向左
C．t2时刻穿过线框的磁通量变化最快 D．t2时刻电阻中的电流最大，方向从右向左
20．如图为电动机模型图，左侧为N极，右侧为S极。电动机线框通过换向器连入电路中，线框abcd的面积为S，匝数为n，匀强磁场磁感应强度为B，线框平面与磁场平行。若此时闭合开关，则下列说法正确的是（ ）
A．从正前方看去，该线框将会逆时针转动
B．若同时调转电极和磁极方向，则线圈的转动方向改变
C．转动过程中线圈中电流方向变化，流过R的电流方向不变
D．线框转过时，穿过线框平面的磁通量最大，且为nBS
二、多选题
21．如图所示，不属于交流电的是（ ）
A．B．C．D．
22．矩形线圈在匀强磁场中匀速转动产生交流电，如图所示，下列说法中正确的是（ ）
A．当穿过线圈的磁通量最大时，产生的电动势最大
B．当穿过线圈的磁通量为零时，产生的电动势最大
C．在图示位置时，A边产生的感应电流方向垂直纸面向里
D．在图示位置时，A边产生的感应电流方向垂直纸面向外
23．两人在赤道上站立，各自手握金属绳的一端，绕东西方向的水平轴沿顺时针方向匀速摇动，周期为T，将金属绳连入电路，闭合回路如图所示，取金属绳在图示的最高位置时为时刻，则下列说法正确的是（ ）
电路中存在周期为T的变化电流
B．时刻，回路磁通量最大，电路中电流最大
C．时刻，电流向左通过灵敏电流计
D．时刻，回路磁通量最大，电路中电流最小
24．如图所示为交流发电机的原理图，矩形线圈在匀强磁场中逆时针匀速转动，线圈转动的过程中，下列叙述中正确的是（ ）
A．线圈在甲图所在位置处磁通量最大 B．线圈在乙图所在位置处磁通量最大
C．线圈在甲图所在位置处电流最大 D．线圈在乙图所在位置处电流最大
