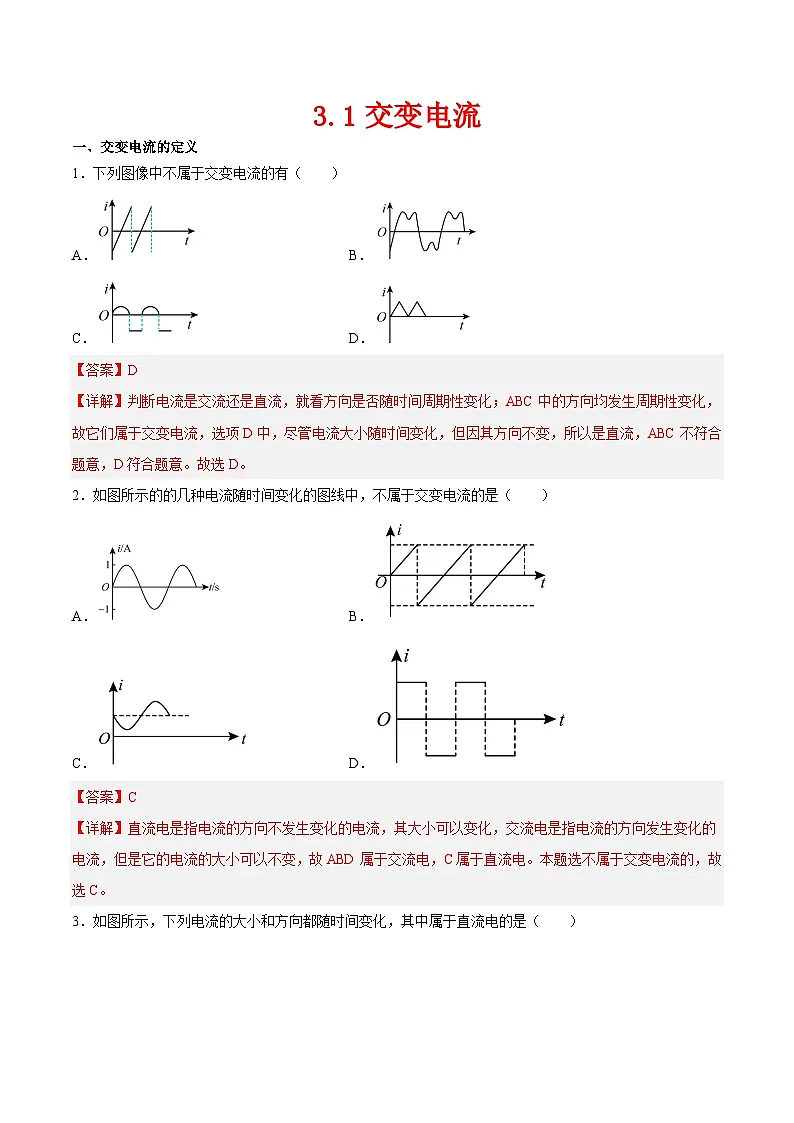

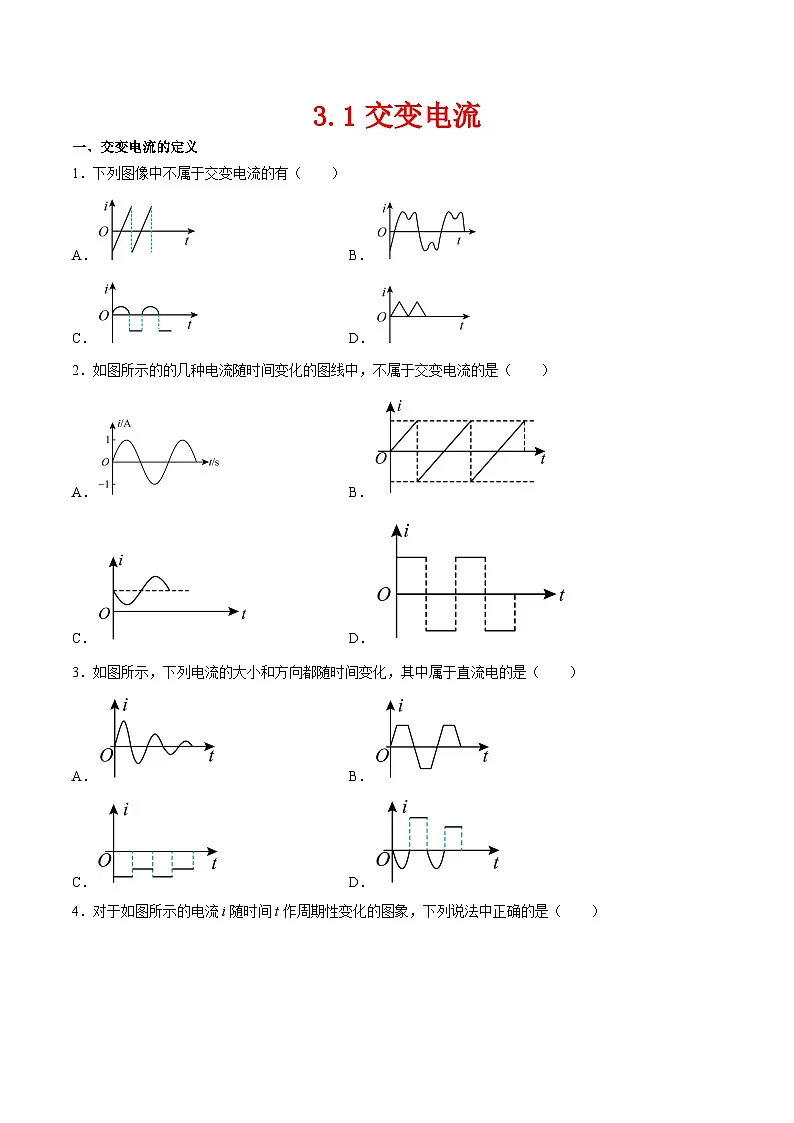

1．下列图像中不属于交变电流的有（ ）
A．B．
C．D．
2．如图所示的的几种电流随时间变化的图线中，不属于交变电流的是（ ）
A．B．
C．D．

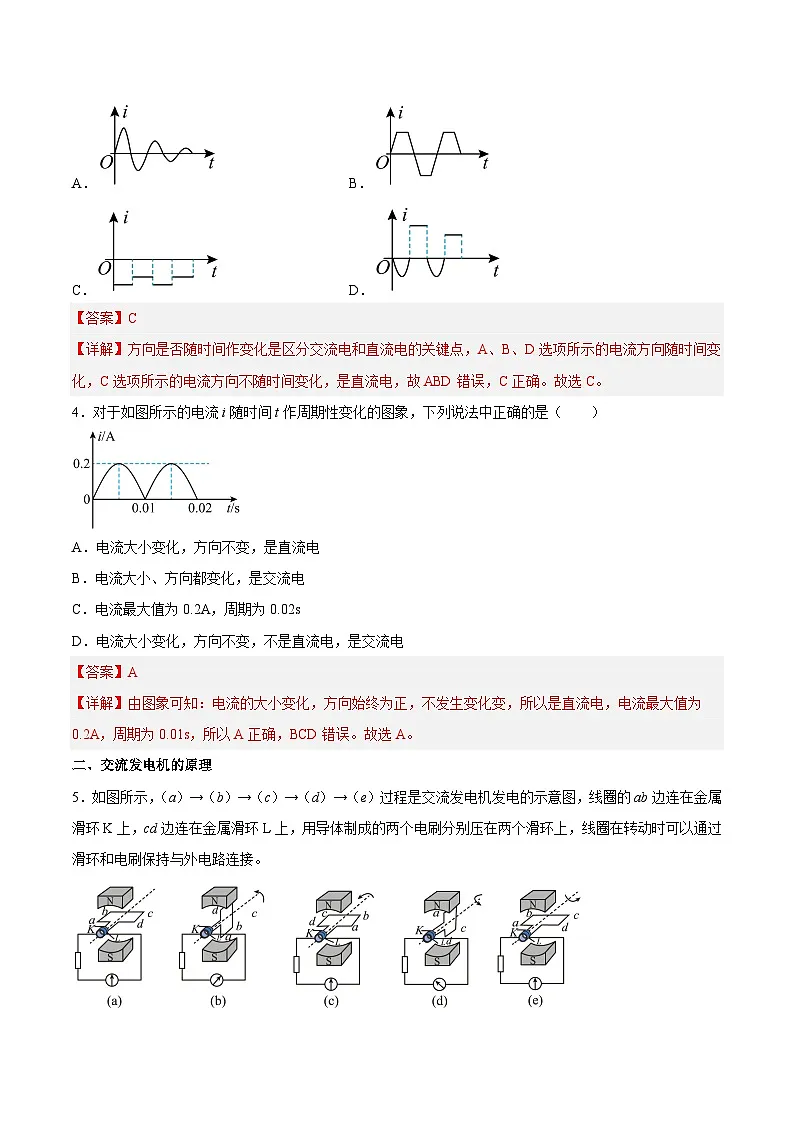

3．如图所示，下列电流的大小和方向都随时间变化，其中属于直流电的是（ ）
A．B．
C．D．

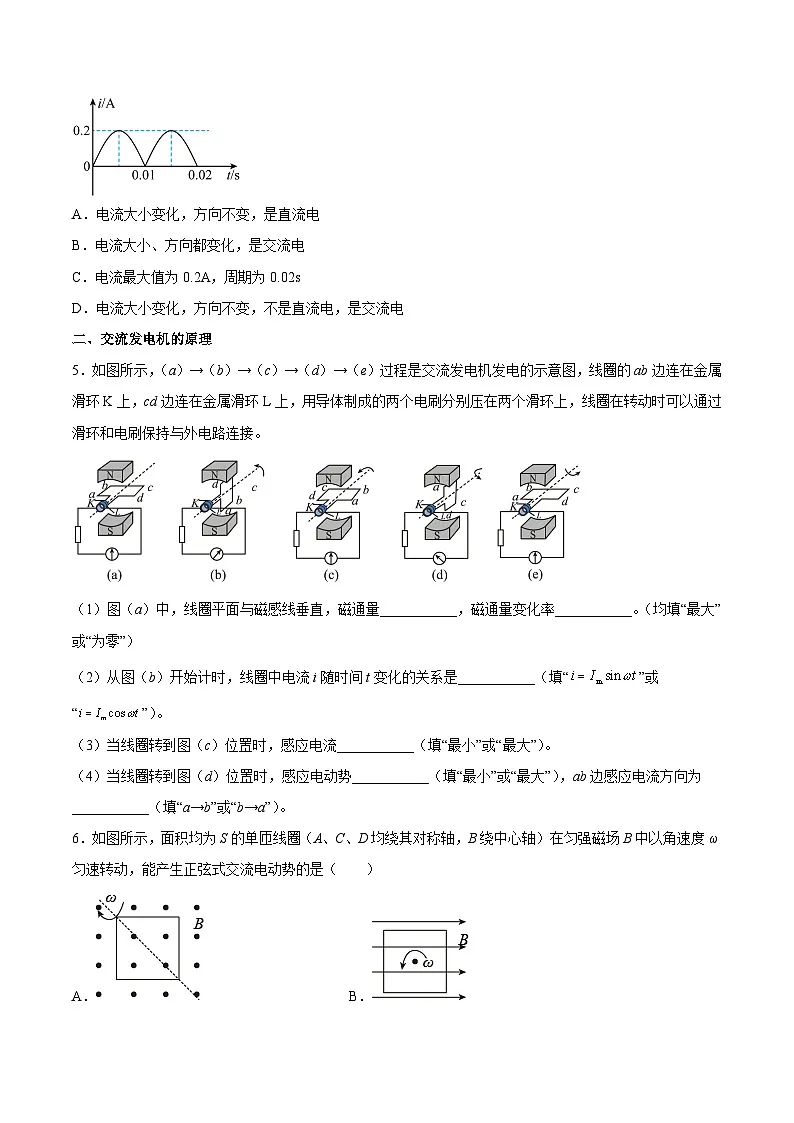

4．对于如图所示的电流i随时间t作周期性变化的图象，下列说法中正确的是（ ）
A．电流大小变化，方向不变，是直流电
B．电流大小、方向都变化，是交流电
C．电流最大值为0.2A，周期为0.02s
D．电流大小变化，方向不变，不是直流电，是交流电
二、交流发电机的原理
5．如图所示，（a）→（b）→（c）→（d）→（e）过程是交流发电机发电的示意图，线圈的ab边连在金属滑环K上，cd边连在金属滑环L上，用导体制成的两个电刷分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接。

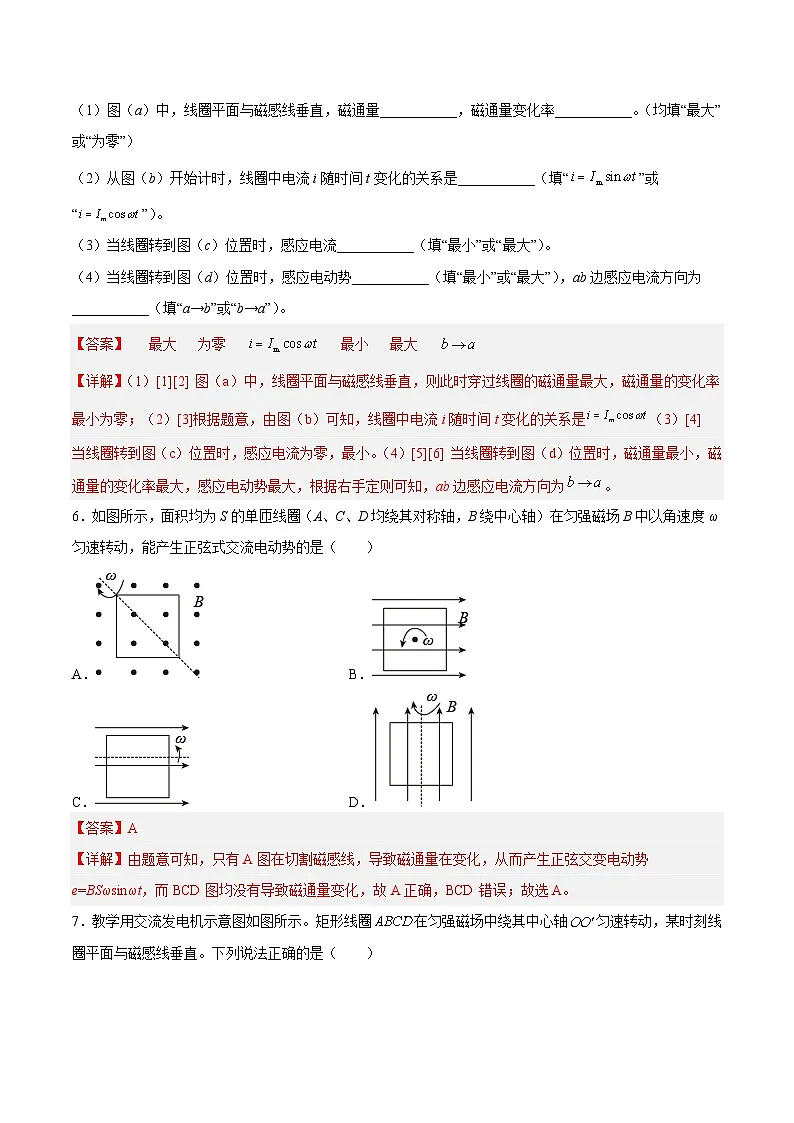

（1）图（a）中，线圈平面与磁感线垂直，磁通量___________，磁通量变化率___________。（均填“最大”或“为零”）
（2）从图（b）开始计时，线圈中电流i随时间t变化的关系是___________（填“”或“”）。
（3）当线圈转到图（c）位置时，感应电流___________（填“最小”或“最大”）。
（4）当线圈转到图（d）位置时，感应电动势___________（填“最小”或“最大”），ab边感应电流方向为___________（填“a→b”或“b→a”）。
6．如图所示，面积均为S的单匝线圈（A、C、D均绕其对称轴，B绕中心轴）在匀强磁场B中以角速度ω匀速转动，能产生正弦式交流电动势的是（ ）
A．B．
C．D．

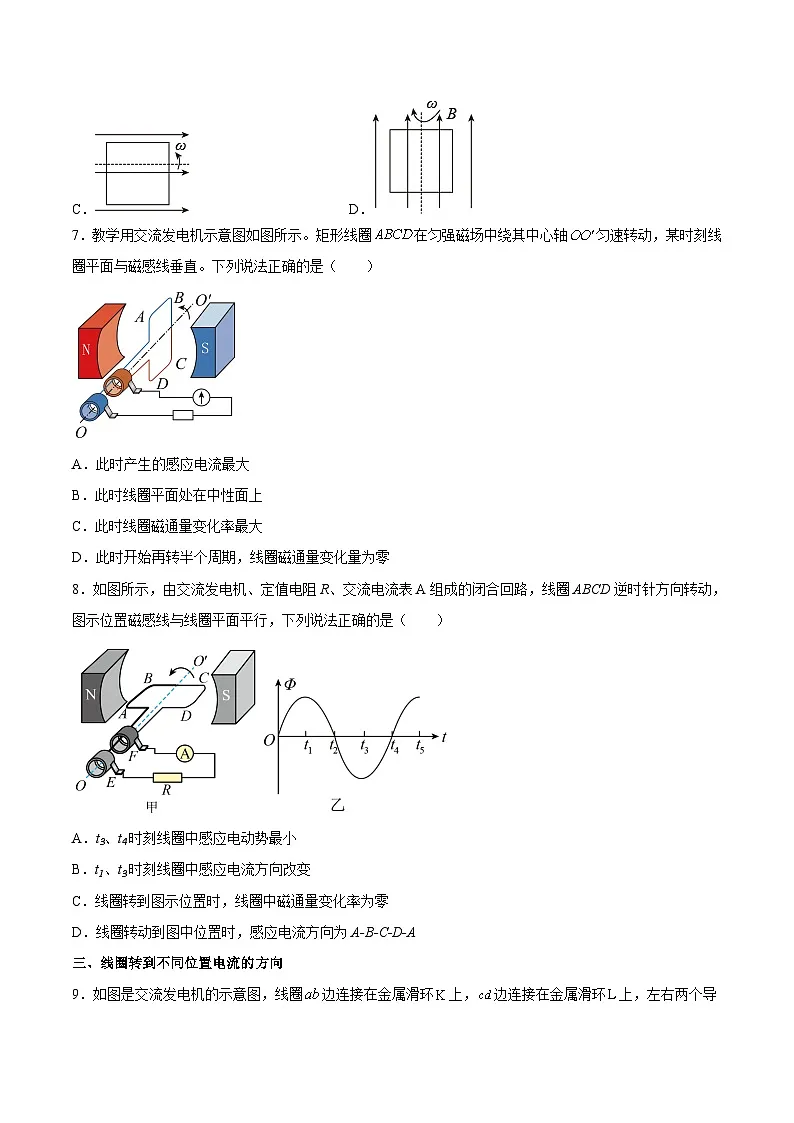

7．教学用交流发电机示意图如图所示。矩形线圈在匀强磁场中绕其中心轴匀速转动，某时刻线圈平面与磁感线垂直。下列说法正确的是（ ）
A．此时产生的感应电流最大
B．此时线圈平面处在中性面上
C．此时线圈磁通量变化率最大
D．此时开始再转半个周期，线圈磁通量变化量为零
8．如图所示，由交流发电机、定值电阻R、交流电流表A组成的闭合回路，线圈ABCD逆时针方向转动，图示位置磁感线与线圈平面平行，下列说法正确的是（ ）
A．t3、t4时刻线圈中感应电动势最小
B．t1、t3时刻线圈中感应电流方向改变
C．线圈转到图示位置时，线圈中磁通量变化率为零
D．线圈转动到图中位置时，感应电流方向为A-B-C-D-A
三、线圈转到不同位置电流的方向
9．如图是交流发电机的示意图，线圈边连接在金属滑环上，边连接在金属滑环上，左右两个导体电刷分别压在滑环、上，线圈转动时可以通过滑环和电刷保持与外电路的连接。若线圈绕转轴顺时针匀速转动，取从左向右通过电流表为电流正方向，从图示位置开始计时，下列图中能正确表示电流表中电流随时间变化关系的是（ ）
A．B．
C．D．
10．在匀强磁场中，一个闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化。则（ ）
A．t=0时，线圈平面垂直于磁感线
B．t=1.0s时，线圈中的电流方向发生改变
C．t=1.0 s时，线圈中的感应电动势最大
D．t=2 s时，线圈刚好不受安培力
11．一矩形线圈在匀强磁场中绕其中心轴匀速转动时，就会在线圈中形成交变电流。下列说法正确的是（ ）
A．线圈经过甲图位置时，穿过线圈的磁通量最大，产生的电流也最大
B．线圈经过乙图位置时，穿过线圈磁通量为零，产生的电流最大，电流的方向为图中箭头指向
C．线圈经过丙图位置时，穿过线圈的磁通量最大，磁通量变化率也最大
D．线圈从丙图位置转到丁图位置的过程中，穿过线圈的磁通量减小，产生的电动势在减小
12．(多选)线圈的匝数为100匝，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图所示。下列结论正确的是（ ）
A．在和时，线圈平面和磁场垂直，电动势最大
B．在和时，线圈平面和磁场垂直，电动势为零
C．在和时电流方向不变
D．在和时，线圈切割磁感线的有效速率最大
13．（多选）如图甲中所示，一矩形线圈abcd在匀强磁场中绕垂直于磁感线的轴匀速转动，线圈所围面积的磁通量随时间t变化的规律如图乙所示，下列论述正确的是（ ）
A．初始时刻线圈中感应电动势最小
B．t2时刻导线ad的速度方向跟磁感线平行
C．t3时刻线圈平面与中性面重合
D．t2、t4时刻线圈中感应电流方向相反
四、中性面
14．（多选）图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示。以下判断正确的是（ ）
A．交变电流的最大值为
B．t=0.01 s时线圈位于中性面
C．t=0.01 s时线圈平面与磁场方向平行
D．t=0.02 s时穿过线圈的磁通量最大
15．一闭合矩形线圈abcd绕垂直于磁感线的固定轴匀速转动，线圈平面位于图甲所示的匀强磁场中。通过线圈的磁通量随时间t的变化规律如图乙所示，则（ ）
A．、时刻通过线圈的磁通量变化率最大B．、时刻前后线圈中感应电流方向相同
C．、时刻通过线圈的磁通量变化率最小D．、时刻线圈中感应电动势最大
16．如图所示，一正方形线圈????在匀强磁场中绕垂直于磁感线的对称轴??′匀速转动，沿??′观察，线圈逆时针转动，已知匀强磁场的磁感应强度为?，线圈匝数为?，边长为?，总电阻为?，转动的角速度为?，则当线圈转至图示位置时（ ）
A．线圈中感应电流方向为?????
B．线圈中感应电流为
C．穿过线圈的磁通量的变化率为0
D．此时线圈中电流正在改变方向
17．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动，产生的正弦式交变电压的波形图如图所示，下列说法正确的是（ ）
A．交变电压的最大值是220V
B．线圈转动的周期是1s
C．第2s末通过线圈的磁通量绝对值最大
D．第2s末通过线圈的磁通量变化率绝对值最大
18．如图甲所示， 一个矩形线圈 在匀强磁场中绕垂直于磁场方向且与线圈共面的轴 匀速转动， 从某个时刻开始计时， 穿过线圈的磁通量 随时间 的变化如图乙所示，则下列说法中正确的是（ ）
A． 时刻线圈平面垂直中性面
B．、时刻线圈中的感应电流最大且方向相同
C．、时刻穿过矩形线圈的磁通量最大， 但感应电流却为零
D．时刻穿过线圈的磁通量为零， 电流改变方向
