初中物理沪科版（2024）九年级全册（2024）第二节 探究：电流与电压、电阻的关系综合训练题

这是一份初中物理沪科版（2024）九年级全册（2024）第二节 探究：电流与电压、电阻的关系综合训练题，共4页。试卷主要包含了0 V时,电流表的示数为0，5 A　　    B等内容，欢迎下载使用。

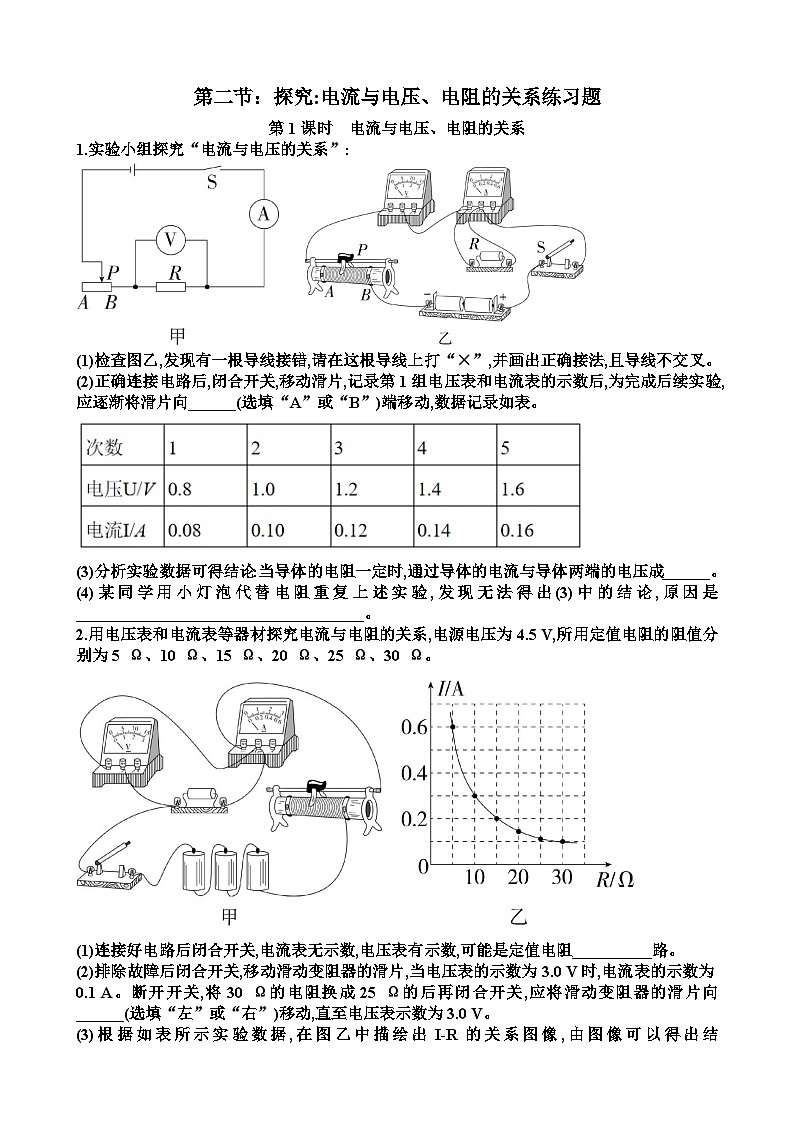

1.实验小组探究“电流与电压的关系”:

(1)检查图乙,发现有一根导线接错,请在这根导线上打“×”,并画出正确接法,且导线不交叉。
(2)正确连接电路后,闭合开关,移动滑片,记录第1组电压表和电流表的示数后,为完成后续实验,应逐渐将滑片向______(选填“A”或“B”)端移动,数据记录如表。
(3)分析实验数据可得结论:当导体的电阻一定时,通过导体的电流与导体两端的电压成______。
(4)某同学用小灯泡代替电阻重复上述实验,发现无法得出(3)中的结论,原因是____________________________________。
2.用电压表和电流表等器材探究电流与电阻的关系,电源电压为4.5 V,所用定值电阻的阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω、30 Ω。

(1)连接好电路后闭合开关,电流表无示数,电压表有示数,可能是定值电阻__________路。
(2)排除故障后闭合开关,移动滑动变阻器的滑片,当电压表的示数为3.0 V时,电流表的示数为0.1 A。断开开关,将30 Ω的电阻换成25 Ω的后再闭合开关,应将滑动变阻器的滑片向______(选填“左”或“右”)移动,直至电压表示数为3.0 V。
(3)根据如表所示实验数据,在图乙中描绘出I-R的关系图像,由图像可以得出结论:__________________________________________________。
(4)小强认为I-R图像不便于直观判断I与R的定量关系,于是对图像中的坐标进行了巧妙变换,从而直观判断出了I与R的关系。他的改进方法是____________________。
(5)为顺利完成该实验,所用滑动变阻器的最大阻值应不小于_________Ω。

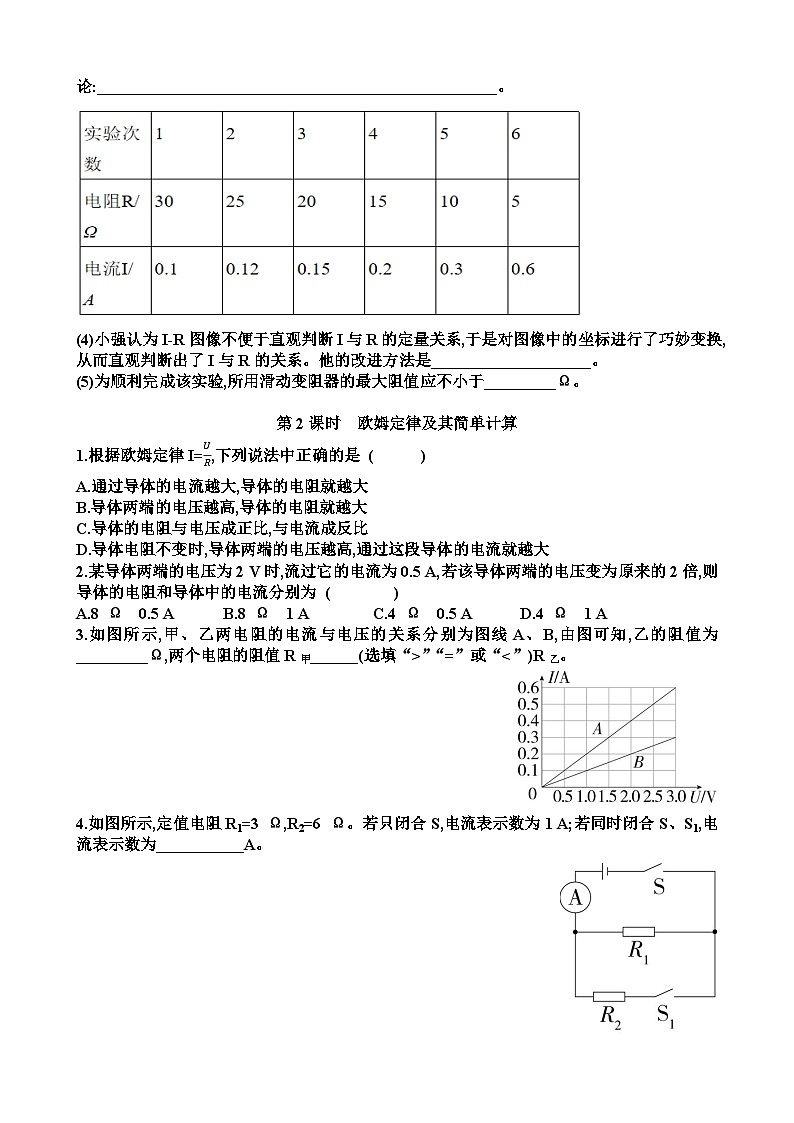

第2课时 欧姆定律及其简单计算
1.根据欧姆定律I=UR,下列说法中正确的是 ( )
A.通过导体的电流越大,导体的电阻就越大
B.导体两端的电压越高,导体的电阻就越大
C.导体的电阻与电压成正比,与电流成反比
D.导体电阻不变时,导体两端的电压越高,通过这段导体的电流就越大
2.某导体两端的电压为2 V时,流过它的电流为0.5 A,若该导体两端的电压变为原来的2倍,则导体的电阻和导体中的电流分别为 ( )
A.8 Ω 0.5 A B.8 Ω 1 A C.4 Ω 0.5 A D.4 Ω 1 A
3.如图所示,甲、乙两电阻的电流与电压的关系分别为图线A、B,由图可知,乙的阻值为_________Ω,两个电阻的阻值R甲______(选填“>”“=”或“
