沪科版（2024）九年级全册（2024）第三节 测量：用电流表和电压表测量电阻课后复习题

这是一份沪科版（2024）九年级全册（2024）第三节 测量：用电流表和电压表测量电阻课后复习题，共11页。试卷主要包含了3测量，2A等内容，欢迎下载使用。
一、单选题

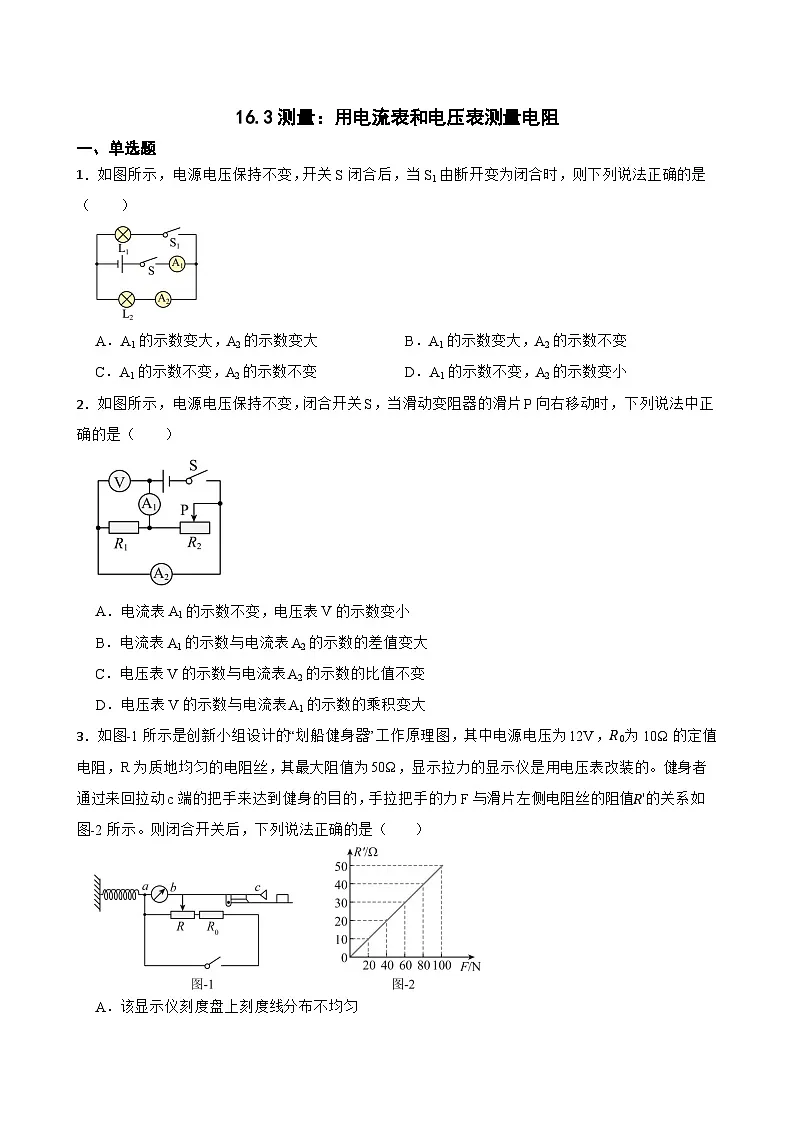

1．如图所示，电源电压保持不变，开关S闭合后，当S1由断开变为闭合时，则下列说法正确的是（ ）
A．A1的示数变大，A2的示数变大B．A1的示数变大，A2的示数不变
C．A1的示数不变，A2的示数不变D．A1的示数不变，A2的示数变小
2．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）
A．电流表A1的示数不变，电压表V的示数变小
B．电流表A1的示数与电流表A2的示数的差值变大
C．电压表V的示数与电流表A2的示数的比值不变
D．电压表V的示数与电流表A1的示数的乘积变大

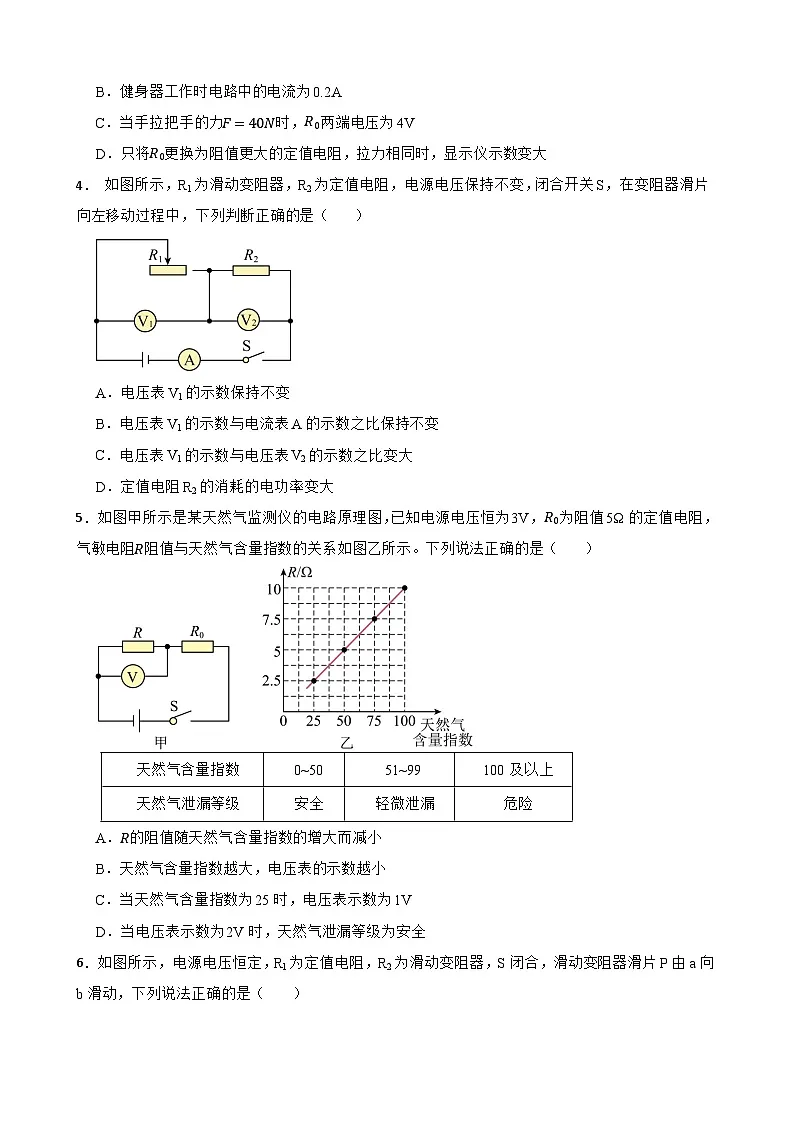

3．如图-1所示是创新小组设计的“划船健身器”工作原理图，其中电源电压为12V，R0为10Ω的定值电阻，R为质地均匀的电阻丝，其最大阻值为50Ω，显示拉力的显示仪是用电压表改装的。健身者通过来回拉动c端的把手来达到健身的目的，手拉把手的力F与滑片左侧电阻丝的阻值R'的关系如图-2所示。则闭合开关后，下列说法正确的是（ ）
A．该显示仪刻度盘上刻度线分布不均匀
B．健身器工作时电路中的电流为0.2A
C．当手拉把手的力F=40N时，R0两端电压为4V
D．只将R0更换为阻值更大的定值电阻，拉力相同时，显示仪示数变大
4． 如图所示，R1为滑动变阻器，R2为定值电阻，电源电压保持不变，闭合开关S，在变阻器滑片向左移动过程中，下列判断正确的是（ ）
A．电压表V1的示数保持不变
B．电压表V1的示数与电流表A的示数之比保持不变
C．电压表V1的示数与电压表V2的示数之比变大
D．定值电阻R2的消耗的电功率变大
5．如图甲所示是某天然气监测仪的电路原理图，已知电源电压恒为3V，R0为阻值5Ω的定值电阻，气敏电阻R阻值与天然气含量指数的关系如图乙所示。下列说法正确的是（ ）
A．R的阻值随天然气含量指数的增大而减小
B．天然气含量指数越大，电压表的示数越小
C．当天然气含量指数为25时，电压表示数为1V
D．当电压表示数为2V时，天然气泄漏等级为安全

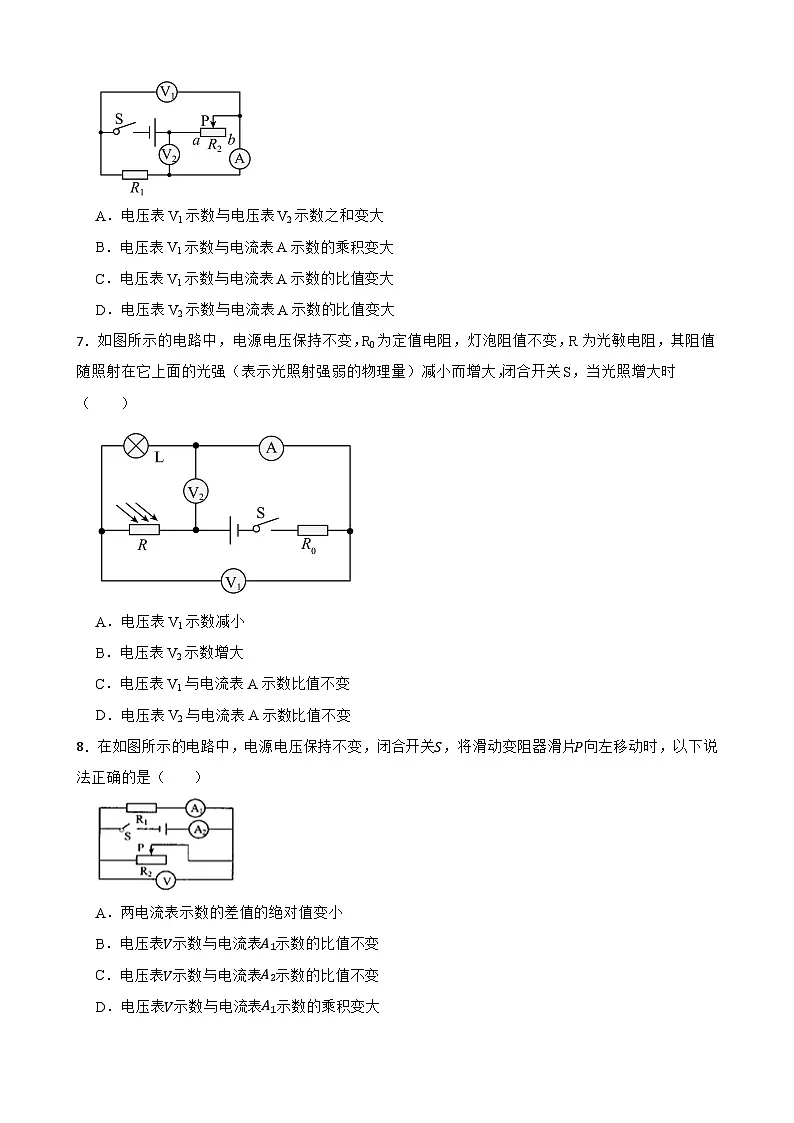

6．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器，S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（ ）
A．电压表V1示数与电压表V2示数之和变大
B．电压表V1示数与电流表A示数的乘积变大
C．电压表V1示数与电流表A示数的比值变大
D．电压表V2示数与电流表A示数的比值变大
7．如图所示的电路中，电源电压保持不变，R0为定值电阻，灯泡阻值不变，R为光敏电阻，其阻值随照射在它上面的光强（表示光照射强弱的物理量）减小而增大，闭合开关S，当光照增大时（ ）
A．电压表V1示数减小
B．电压表V2示数增大
C．电压表V1与电流表A示数比值不变
D．电压表V2与电流表A示数比值不变
8．在如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器滑片P向左移动时，以下说法正确的是（ ）
A．两电流表示数的差值的绝对值变小
B．电压表V示数与电流表A1示数的比值不变
C．电压表V示数与电流表A2示数的比值不变
D．电压表V示数与电流表A1示数的乘积变大
9．在如图 8.63 所示的电路中， 电路两端电压恒定， R0 为定值电阻， R1 为滑动变阻器。当变阻器 R1 的滑片 P 由最左端 a 滑到最右端 b 的过程中（ ）
A．A1 表示数一直变小， A2 表示数先变大后变小
B．A1 表示数一直变小， A2 表示数一直变大
C．A1 表示数先变小后变大， A2 表示数先变大后变小
D．A1 表示数先变小后变大， A2 表示数一直变大
10． 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（ ）
A．油位越高，R两端的电压越大B．R、R0在电路中是并联的
C．油位越高，流过R的电流越大D．油量表是由电流表改装而成的
二、填空题
11．如图所示的实物电路中，AB部分为金属电阻丝．当电路接通后，用酒精灯给电阻丝缓慢加热，可观察到灯泡慢慢变暗，电流表的示数变 (选填“大”或“小”)了，说明金属电阻丝AB的电阻在 (选填“变大”“变小”或“不变”)．此实验现象说明金属导体AB的电阻跟 有关．
12．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器，R0是定值电阻，当油箱内油面上升或下降时，油量表（由电流表改装）示数会发生变化。
（1）若滑动变阻器规格为“20Ω，1A”，电源电压为15V，闭合开关，当油箱内油面最低时，滑片P位于a端，电路中电流为0.3A。则定值电阻R0的阻值为 Ω，两端电压为 V；
（2）油箱中油面越高，电路中的电流越 ，通过分析可知该油量表的刻度 （选填“均匀”或“不均匀”）。
13．测温手环
测温手环可用于监控体温，它主要由温度传感模块、蓝牙模块和电源模块组成。在温度传感模块中，对温度敏感的热敏电阻（其阻值随温度的升高而减小）与导热金属片相连。使用测温手环时，导热金属片与人体接触，导热金属片温度变化引起热敏电阻阻值变化，进而引起电路中电流变化。温度传感模块中的测温芯片根据电流的大小计算出人体的温度，蓝牙模块通过无线网络将温度数据传送给移动设备，实现对人体温度的实时监控。
为了延长测温手环的工作时间，有些手环会内置霍尔元件。霍尔元件是一种对磁场敏感的电子元器件，当周围存在较强磁场时，它可以断开测温手环的电路，使手环“休眠”。
（1）导热金属片的内能是通过 的方式改变的；
（2）测温手环的电路中，霍尔元件的作用相当于 （选填“电源”、“开关”或“用电器”）；手环通过 反映出人体的温度；
（3）佩戴测温手环的人体温突然升高时，通过测温手环的电流 （选填“变大”、“变小”或“不变”）。
14．分析如图所示的电路，当开关闭合时，滑片P由左向右移动时，电压表V1的示数 ；电压表V2的示数与电流表的示数之比 。（均选填“变大”、“变小”或“不变”）
15．某实验小组设计了一个监测柳江河水位的装置。其原理如图甲，电源电压恒定，R0为定值电阻，R是竖直放置的长条形电阻片，浮子可带动金属滑杆OP在竖直方向上下移动，OP与R组成滑动变阻器（最大阻值100Ω）。R接入电路的阻值随水位的变化关系如图乙，电压表与电流表示数变化关系如图丙，则该电路的电源电压为 V。当水位升高到警戒值时，电路中的电流达到0.12A，将会触发信号提醒监测员，那么水位警戒值为 m。
16．如图所示，将R1、R2、R3、R4、R5五只阻值不等的电阻并联后接在电源电压为6V的电路中，若电阻R1的阻值为50Ω，R5为10Ω，且R1>R2>R3>R4>R5。当电键S闭合后，可判断电流表的示数不大于 A，且不小于 A。
三、实验探究题
17．在“用电流表和电压表测电阻”的实验中，电路如图甲所示．
（1）开关闭合前，应将滑动变阻器的滑片 P 移动到 （选填“a”或“b”）端；
（2）闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能 是以下四种中的 ；
（3）排除故障后，闭合开关，调整滑片 P 到某一位置后，若两表的示数分别如图乙、丙所示，电压表的示数为 V，电流表的示数为 A，此次测得的结果为Rx= Ω。
四、简答题
18．一个阻值约为100Ω的未知电阻Rx，可用仪器：现有一节旧干电池，一个定值电阻R0=150Ω，两个开关S1、S2，导线若干，可选用电表：
A一块电流表（量程0~0.6A，分度值0.02A）
V一块电压表（量程0~3V，分度值0.1V）
请你合理选择器材，设计一个实验精确地测出未知电阻Rx阻值。要求：
（1）画出实验电路图（实验测量过程中不可拆接电路）；
（2）写出实验步骤及所需测量的物理量；
（3）写出未知电阻Rx的表达式（用已知量和测量量表示）。
五、作图题
19．如图所示，黑盒子中有由导线和两个阻值均为5Ω的电阻组成的电路，盒外有四个接线柱。已知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为零，而3、4接线柱间的电阻为10Ω。请用笔画出横平竖直的线，将盒内的电路连接完整。
六、综合题
20．阅读材料，回答问题。
【项目任务】学校“水培种植小屋”种植了各类蔬菜实验小组查阅资料后得知：小白菜适宜生长的温度在10∼30℃之间。为了保障小白菜的温度始终处于适宜范围，项目式学习小组利用热敏电阻R0和定值电阻R设计温度报警电路。
【项目实施】
（1）设计温度报警电路：如图甲是小组设计的温度报警电路，热敏电阻R0的阻值随温度变化的关系如图乙，将热敏电阻R0放在热源内，其余部分置于热源外。热源的温度升高时，热敏电阻R0阻值 （选填“变大”、“不变”或“变小”），电流表的示数 （选填“变大”、“不变”或“变小”）。已知电源电压是12V，检测装置检测到电流表示数I≥6mA会发出警报，当环境温度达到：30℃时刚好发出警报，则定值电阻R阻值为 Ω。
（2）优化温度报警电路：
小组同学发现（1）设计的电路不能实现小屋温度t≤10℃时报警的要求，于是在电路中加一个电压表，将其并联在 （选填“R0”或“R”）的两端，并设定检测装置检测到电压表示数U≥ V会发出警报。
七、科普阅读题
21．请阅读《半导体》并回答问题。
半导体
按导电性能来分，除了有导体和绝缘体外，还有一类物质的导电性能介于导体和绝缘体之间，这类物质叫作半导体。常用的半导体材料分为元素半导体和化合物半导体。元素半导体是由单一元素制成的半导体材料，如锗、硅、硒等。化合物半导体分为二元系、三元系、多元系和有机化合物半导体，如砷化镓、镓铝砷固溶体、镓锗砷磷固溶体、萘等。
半导体的导电性能会受到温度、光照和掺加杂质等多种因素的影响。一些半导体，在温度升高时，导电性能迅速增强。利用这种特性，可以做出体积很小的热敏电阻，用来测量温度的变化。例如家用空调可以根据你设置的温度自动启动或待机；电饭锅可以根据你所烹饪食物的温度自动控制是否继续加热；电冰箱可以根据预设的温度进行自动控制。这些都是温控开关在起作用。
还有些半导体，在没有光照时不容易导电，逐渐增大光照强度时则导电性能逐渐增强。用它们做成的光敏电阻可以用在需要对光照反应灵敏的自动控制设备中。
正是由于半导体具有许多独特的性能，所以它在电子技术中有着广泛的应用。除计算机之外，手机、家电、航天、光纤通信等所有与现代文明相关的高技术产品几乎都离不开半导体材料。
请根据上述材料，回答下列问题：
（1）常用的半导体材料分为元素半导体和 半导体。
（2）半导体材料的导电性能与温度、光照和 等多种因素有关。
（3）如图所示，R1为定值电阻，R2为光敏电阻，电源两端的电压不变。闭合开关S，当增大对光敏电阻的光照强度时，则下列判断中正确的是____（填写正确选项前的字母）
A．电压表示数变小，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
参考答案
1．B
2．C
3．B
4．C
5．C
6．D
7．C
8．B
9．D
10．A
11．小；变大；温度
12．30；9；大；不均匀
13．（1）热传递
（2）开关；电流大小
（3）变大
14．变大；不变
15．15；82.5
16．2.5A；1.1A
17．b；A；2；0.4；5
18．解：（1）根据分析部分可知，应将定值电阻和待测电阻串联，电压表选用小量程与定值电阻并联，一个开关与待测电阻并联，另一个开关控制整个电路，如下图所示
（2）主要实验步骤及所需测量的量：①按电路图连接电路；②两开关都闭合，记下电压表的示数U1；③再断开S2，记下电压表的示数U2。
（3）在步骤①中，为定值电阻的简单电路，电压表示数即为电源电压，在步骤②中，两电阻串联，由串联电路的电流、电压规律和欧姆定律知
U1−U2Rx=U2R0
解得待测电阻为
Rx=(U1−U2)U2R0
19．
20．（1）变小；变大；1200
（2）R0；7.2
21．（1）化合物
（2）掺加杂质
（3）B天然气含量指数
0~50
51~99
100及以上
天然气泄漏等级
安全
轻微泄漏
危险
A．Rx发生断路
B．滑动变阻器断路
C．Rx发生短路
D．电流表断路
