苏科版（2024）第十三章 简单电路三、电流和电流表课后测评

这是一份苏科版（2024）第十三章 简单电路三、电流和电流表课后测评，共8页。试卷主要包含了3电流和电流表，2 A的是，0km/h，28等内容，欢迎下载使用。

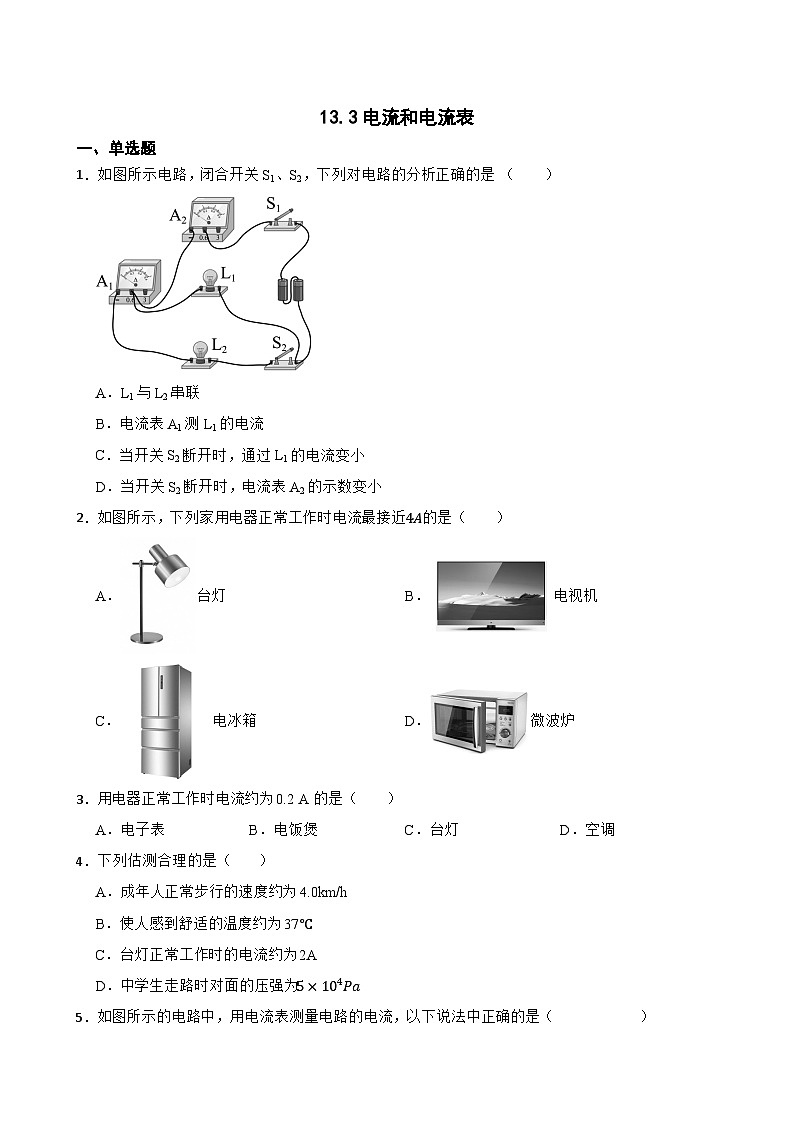

一、单选题
1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
2．如图所示，下列家用电器正常工作时电流最接近4A的是（ ）
A．台灯B．电视机
C．电冰箱D．微波炉
3．用电器正常工作时电流约为0.2 A的是（ ）
A．电子表B．电饭煲C．台灯D．空调
4．下列估测合理的是（ ）
A．成年人正常步行的速度约为4.0km/h
B．使人感到舒适的温度约为37℃
C．台灯正常工作时的电流约为2A
D．中学生走路时对面的压强为5×104Pa
5．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）

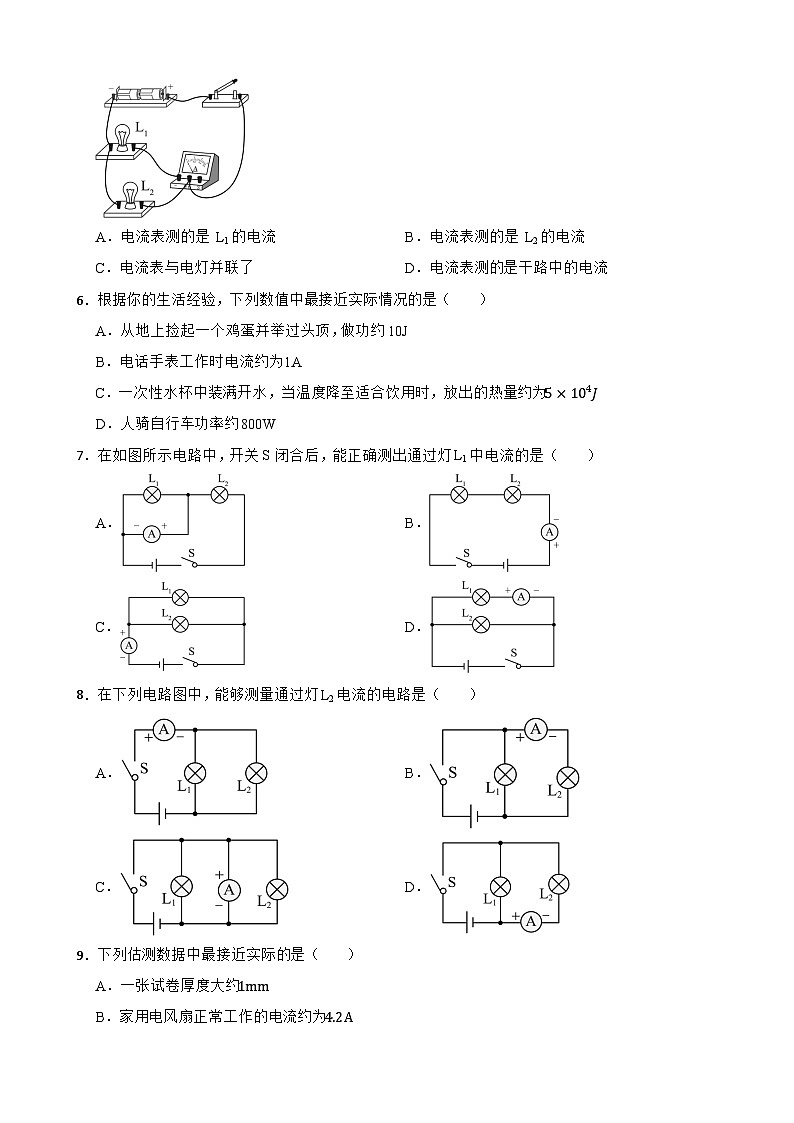

A．电流表测的是 L1的电流B．电流表测的是 L2的电流
C．电流表与电灯并联了D．电流表测的是干路中的电流
6．根据你的生活经验，下列数值中最接近实际情况的是（ ）
A．从地上捡起一个鸡蛋并举过头顶，做功约10J
B．电话手表工作时电流约为1A
C．一次性水杯中装满开水，当温度降至适合饮用时，放出的热量约为5×104J
D．人骑自行车功率约800W
7．在如图所示电路中，开关S闭合后，能正确测出通过灯L1中电流的是（ ）
A．B．
C．D．
8．在下列电路图中，能够测量通过灯L2电流的电路是（ ）
A．B．
C．D．
9．下列估测数据中最接近实际的是（ ）
A．一张试卷厚度大约1mm
B．家用电风扇正常工作的电流约为4.2A

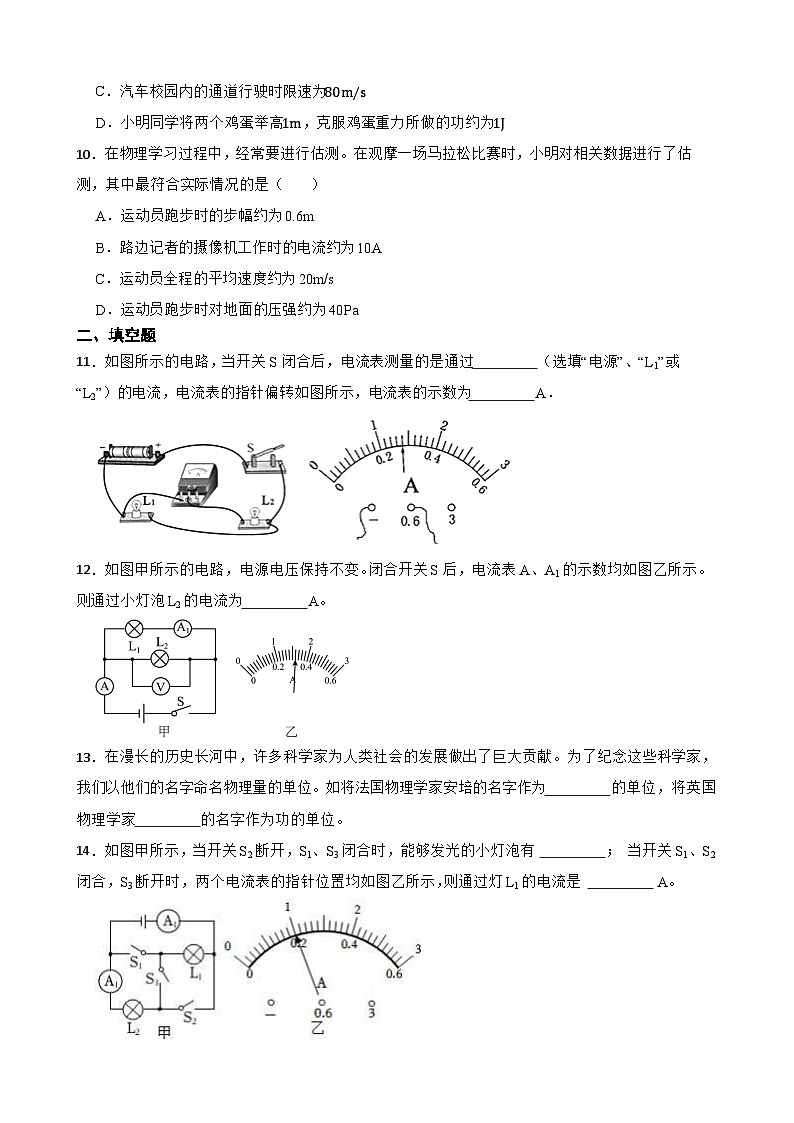

C．汽车校园内的通道行驶时限速为80m/s
D．小明同学将两个鸡蛋举高1m，克服鸡蛋重力所做的功约为1J
10．在物理学习过程中，经常要进行估测。在观摩一场马拉松比赛时，小明对相关数据进行了估测，其中最符合实际情况的是（ ）
A．运动员跑步时的步幅约为0.6m
B．路边记者的摄像机工作时的电流约为10A
C．运动员全程的平均速度约为20m/s
D．运动员跑步时对地面的压强约为40Pa
二、填空题
11．如图所示的电路，当开关S闭合后，电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为 A．
12．如图甲所示的电路，电源电压保持不变。闭合开关S后，电流表A、A1的示数均如图乙所示。则通过小灯泡L2的电流为 A。
13．在漫长的历史长河中，许多科学家为人类社会的发展做出了巨大贡献。为了纪念这些科学家，我们以他们的名字命名物理量的单位。如将法国物理学家安培的名字作为 的单位，将英国物理学家 的名字作为功的单位。
14．如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有 ； 当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是 A。
15．（1）如图所示，图甲中木块的长度为 cm；天平平衡时，右盘中砝码和游码的位置如图乙所示，则被测物体的质量为 g；若使用如图丙所示的电流表直接测电流，若指针最后如图丁所示，则实际的电流值为 A。
（2）如图所示，在探究冰的熔化特点时，图中温度计的示数为 ℃。随后另一小组记录了某种物质的熔化温度随时间变化的图象，熔化过程用了 min，内能 （选填“变大”“不变”或“变小”）。
三、实验探究题
16．在用电流表测电流的实验中：
（1）连接电路时，开关应处于 状态；
（2）若某同学连接的电路如图甲所示，则电流表测的是灯 的电流，合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是 mA；
（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线 ；
（4）若合上开关后，灯亮，电流表指针不发生偏转，那么原因可能是 。
A．电流表内部开路
B．开关处接触不良
C．电流表被短路
D．电源供电不足
四、综合题
17．（1）如图1所示，一束光贴着垂直于平面镜的纸板，从A点射到平面镜上的O点，ON是法线，入射角∠AON=45°。已知纸板上∠NOB=30°，∠NOC=45°，∠NOD=60°。则入射光线AO的反射光线将沿着图中 方向射出；
（2）如图2所示，电流表的示数为 A。
五、简答题
18．亲爱的同学，了解电荷后，你认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题：
（1）验电器的主要作用是什么？
（2）测电流时，电流表应与被测用电器如何连接，其依据是什么？
六、作图题
19．如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上。补上后要求：(1)两灯泡并联；(2)电流表测灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P1两灯均变暗。
七、科普阅读题
20．阅读材料，回答问题.
纳米材料
纳米材料可以制作具有特定性质的新材料，用纳米级金属微粉制成的材料强度和硬度更高，韧性良好，且熔点随粒子直径减小而降低.例如金的熔点为1064℃，但10nm 金粉熔点降低到940℃， 5nm 金粉熔点降低到830℃，因而烧制温度可以大大降低.
2023年12月，武汉理工大学用磁性纳米粒子研制出可溶栓纳米机器人，通过静脉注射磁性纳米粒子，在磁力作用下形成棒状机器人疏通血管进行溶栓，如题23图甲所示.这些机器人在完成任务后可自动分解，可避免在血管内聚集和器官损伤，其磁性纳米粒子尺寸在1nm 至100nm之间，结合了纳米材料的特性和磁性.
（1）纳米材料的优点是 (写出一点).
（2）纳米材料的熔点随着材料细粉直径的减小而 。
（3）某种用于血管清理的纳米机器人，直径仅为20nm， 合 m(1m=103nm)
（4）溶栓纳米机器人是拆分后从静脉注射入人体，在 作用下形成棒状机器人，进行溶栓.
（5）假设一个磁性纳米粒子的质量为1×10-18kg， 则一个质量为 2. 04×10-5 kg 的纳米机器人由 个磁性纳米粒子组成.
（6）如图乙是纳米陶瓷刀、合金钢刀、普通菜刀磨损程度随时间变化的曲线，其中反映纳米陶瓷刀磨损特点的是 曲线(填字母)
参考答案
1．D
2．D
3．C
4．A
5．A
6．C
7．B
8．B
9．D
10．A
11．L2；0.28
12．1.28
13．电流；焦耳
14．L1；0.8
15．1.90；63.2；2.3；-4；8；变大
16．断开；L2；320；；C
17．OC；0.5
18．（1）验电器是通过观察金属箔片是否张开一定的角度来检验物体是否带电的仪器
（2）电流表应与被测用电器串联，通过电流表和用电器的电流是相同的，依据是串联电路中电流处处相等
19．
20．（1）强度和硬度更高，韧性良好
（2）降低
（3）2×10-8
（4）磁力
（5）2.04×1013
（6）c
