2025-2026学年高中物理粤教版（2019）必修第三册 3.4 电阻的串联和并联 课件

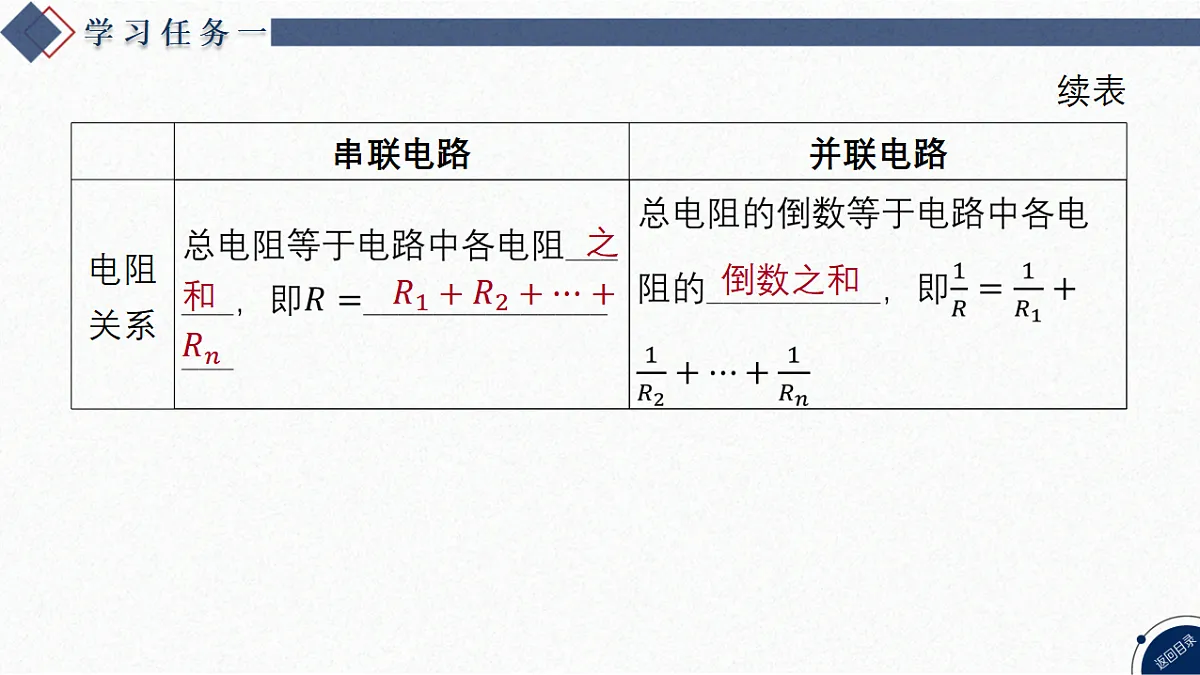

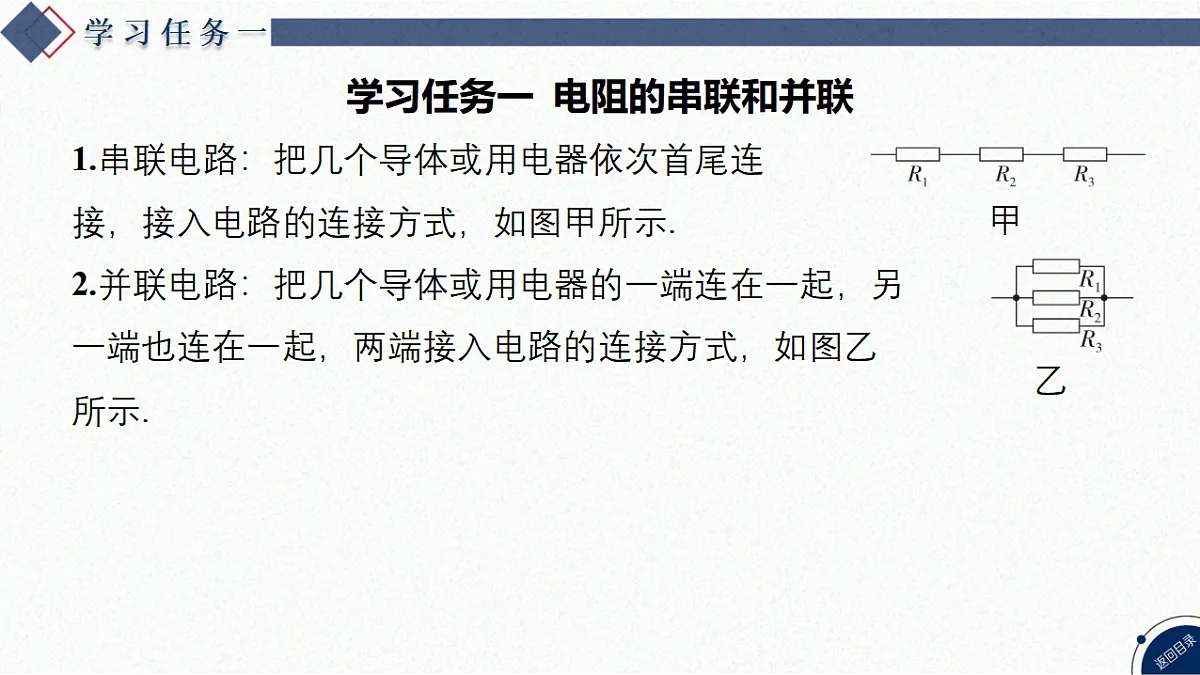

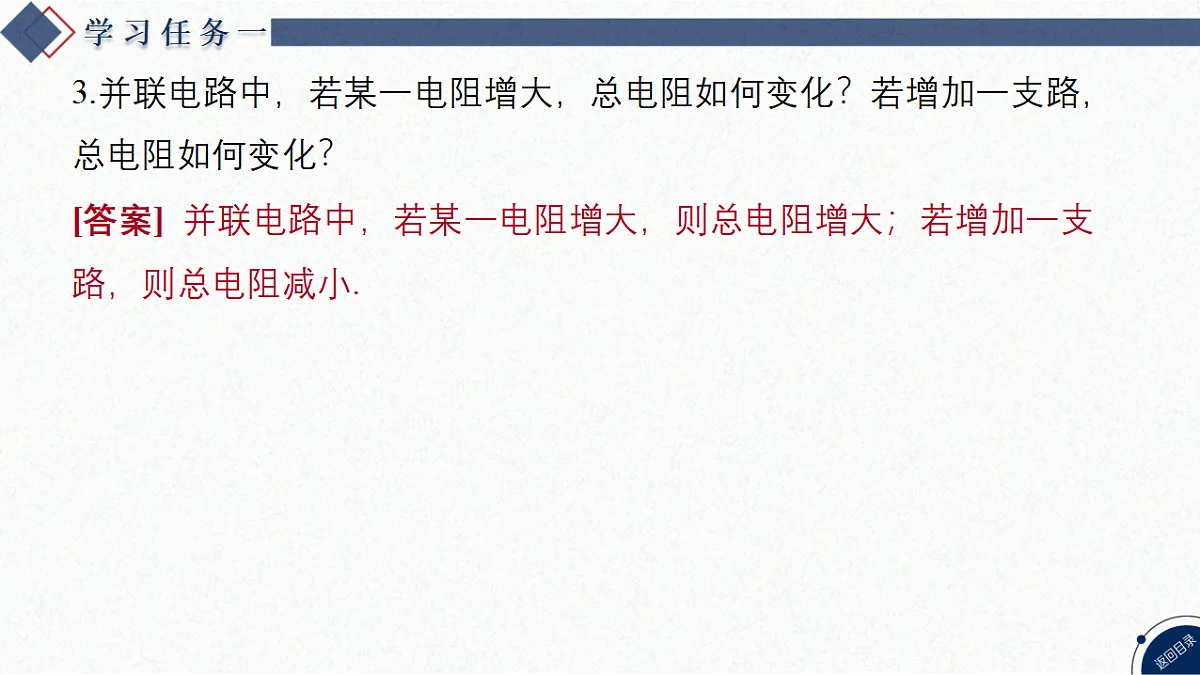

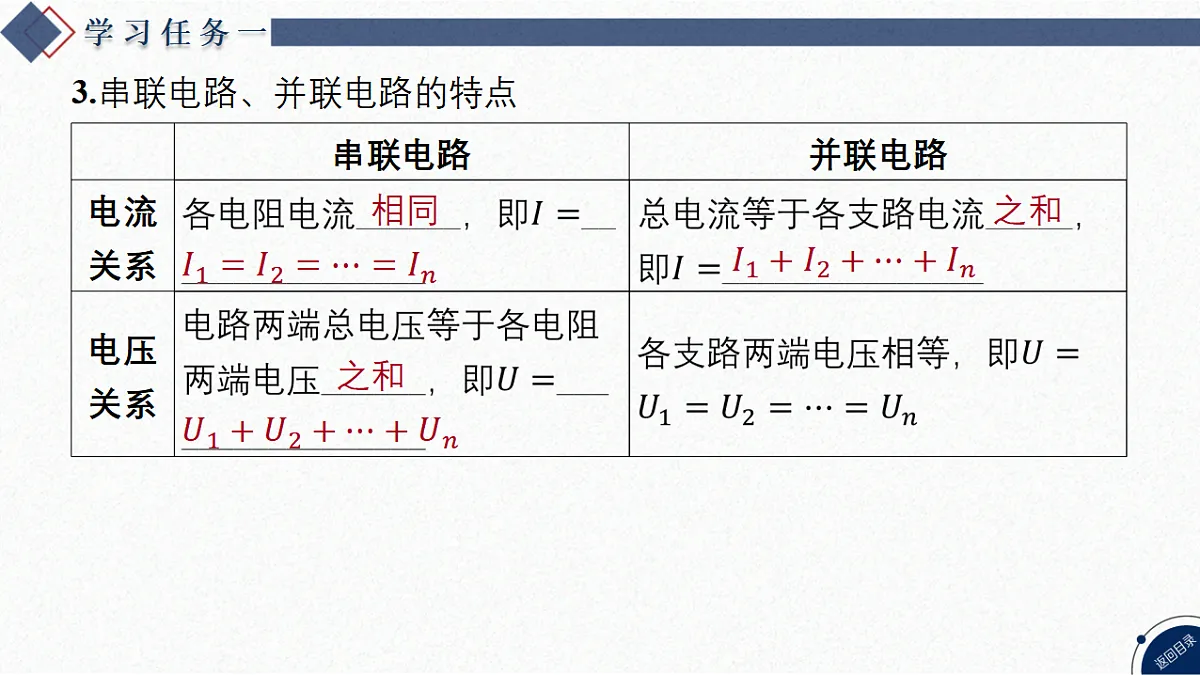

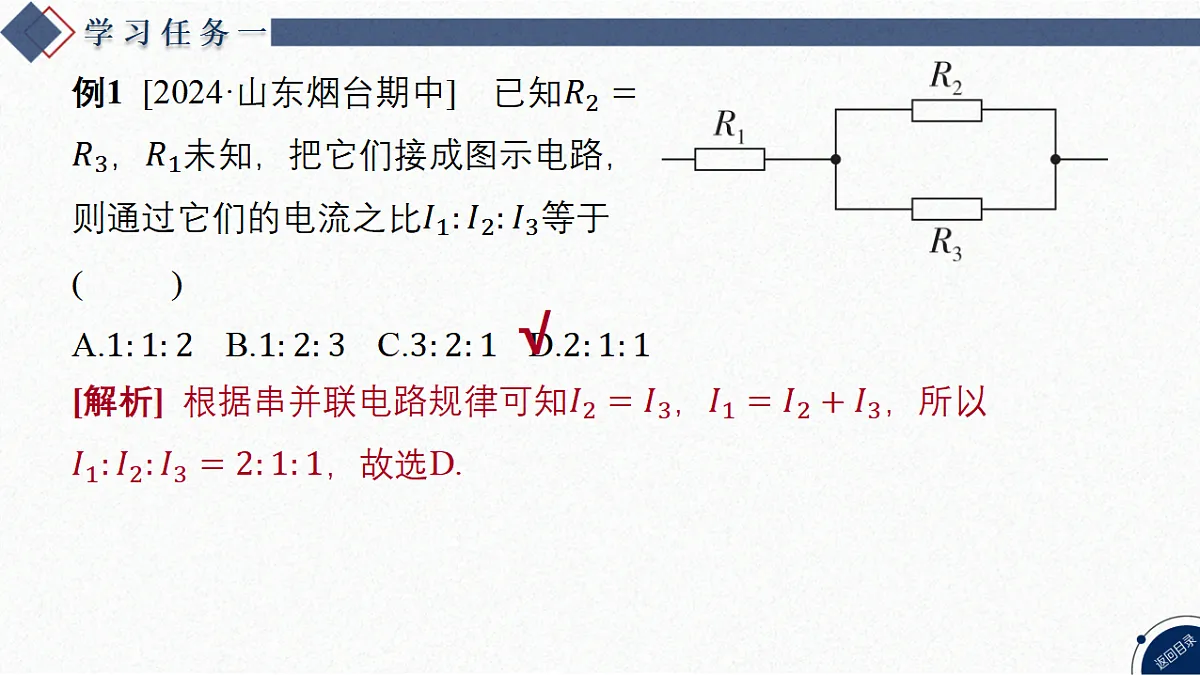

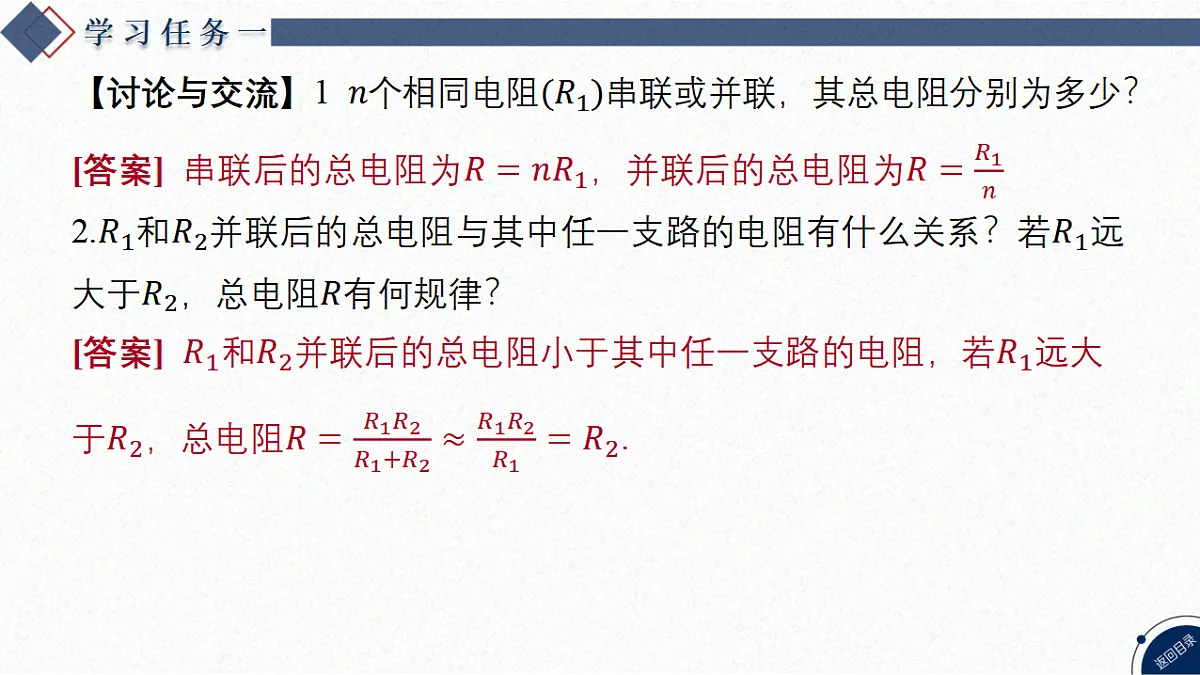

第四节 电阻的串联和并联学习任务一 电阻的串联和并联学习任务二 分压电路和限流电路学习任务三 电流表和电压表的改装素养提升随堂巩固◆练习册备用习题学习任务一 电阻的串联和并联甲1.串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图甲所示.2.并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，两端接入电路的连接方式，如图乙所示.乙3.串联电路、并联电路的特点相同 之和 之和  之和 倒数之和续表    3.并联电路中，若某一电阻增大，总电阻如何变化？若增加一支路，总电阻如何变化？[答案] 并联电路中，若某一电阻增大，则总电阻增大；若增加一支路，则总电阻减小.   √   √ 学习任务二 分压电路和限流电路1.两种电路的特点左大左零（续表）续表     √   A.闭合开关前变阻器的滑片应滑到最右端B.闭合开关前变阻器的滑片应滑到最左端C.将变阻器的滑片向右滑动时，小灯泡变亮D.将变阻器的滑片向右滑动时，小灯泡变暗√√ 学习任务三 电流表和电压表的改装 表头最大刻度满偏电流 2.电表改装原理(1) 电压表改装：将表头______一个____(选填“大”或“小”)电阻，该电阻常被叫作分压电阻，如图甲所示.甲串联大乙(2) 电流表改装：将表头______一个____(选填“大”或“小”)电阻，该电阻常被叫作分流电阻，如图乙所示.并联小 290012 000    √ 【要点总结】电压表、电流表的改装及其特点（续表）素养提升复杂电路的简化［科学思维］ 有的电路中各个电阻的串并联关系并非一目了然，无法直接利用串并联公式进行计算，这样的电路往往需要将复杂的电路进行简化，简化电路的一般原则：1.无电流的支路可以去除;2.理想导线可任意长短;3.理想电压表可看成断路，理想电流表可看成短路；4.电容器充电瞬间可视为短路，充电完毕(稳定时)可视为断路；5.等电势点可合并.示例1 画等效电路.[答案] 如图所示     1.如图所示电路中,R1=R3=10 Ω,R2=4 Ω,电流表、电压表均视为理想电表.开关S断开与闭合时,电路的总电阻分别为(　　)A.14 Ω、9 ΩB.9 Ω、14 ΩC.9 Ω、24 ΩD.14 Ω、24 Ω√  A.将接线柱1、2接入电路时,每一小格表示0.04 AB.将接线柱1、2接入电路时,每一小格表示0.02 AC.将接线柱1、3接入电路时,每一小格表示0.06 AD.将接线柱1、3接入电路时,每一小格表示0.01 A√ 3.由4个电阻连接成的混连电路如图所示,R1=8 Ω,R2=4 Ω,R3=6 Ω,R4=3 Ω.(1)求a、d之间的总电阻; (2)如果将42 V的电压加在a、d两端,通过每个电阻的电流是多少?[答案] 通过R1和R2的电流都为3 A,通过R3的电流为1 A,通过R4的电流为2 A 4.在如图所示的电路中,三个电阻的阻值分别为R1=2 Ω,R2=3 Ω,R3=4 Ω,电源电压恒定.(1)接通开关S,断开开关S'时,R1与R2两端电压之比为多少?[答案] 2∶3　 [解析] 接通开关S,断开开关S'时,R1与R2串联,由串联电路的规律知,U1∶U2=R1∶R2=2∶3.4.在如图所示的电路中,三个电阻的阻值分别为R1=2 Ω,R2=3 Ω,R3=4 Ω,电源电压恒定.(2)两个开关S、S'都接通时,R1与R2两端电压之比为多少? 5.太阳能电池是一种利用太阳光直接发电的光电半导体薄片,在有光照射时,可以将光能转化为电能,在没有光照射且未储存电能时可视为一个电阻.该同学先将某太阳能电池用不透光的黑色器件盒封好(电阻约为1 kΩ),利用电压为3 V 的电源、量程为0~3 V的电压表(内阻约为3 kΩ)、量程为0~6 mA的电流表(内阻约为5 Ω)、滑动变阻器R(0~10 Ω)以及开关、导线等进行实验测此太阳能电池的电阻,则本实验应该采用的实验电路设计图为(　　)√   √   √    √ 练 习 册知识点一 电阻的串并联  √    √   √知识点二 分压电路与限流电路4.[2024·佛山期末] 滑动变阻器的原理如图所示，则下列说法中正确的是( )  √    √  6.[2024·执信中学月考] 如图所示为伏安法测电阻的一种常用电路.以下分析正确的是( )  √ 知识点三 电表的改装7.[2024·惠州一中月考] 如图所示是有两个量程的某种电表，该电表是( )  √    √  √    280012 000  2.95  串联50   (1) 电流表应该选____，标准电阻应该选____.   (2) 在虚线框中画出实验电路图，并在图上标明所选器材代号.[答案] 如图所示   1   大  乙
