《电阻的串联和并联》教学设计

云浮市云安区云安中学  蒋贤才

教学目标：

1. 通过对串、并联电路规律的探究，理解串联电路和并联电路的特点以及电压、电流的分配关系；
2. 通过对串、并联电路的等效电阻分析，了解物理学中常用的“等效”思想；
3. 通过与同学的讨论与交流，培养学生的合作精神，提高学生的交流能力；
4. 通过学习电压表和电流表的改装原理，认识物理规律的客观性，培养科学态度和责任感。

教学重点：

1. 串、并联电路的特点；
2. 电流表的外接法和内接法；
3. 电表的改装。

教学难点：

1. 电流表的外接法和内接法；
2. 电表的改装。

教学方法：

设置问题引导，讲授。

课时安排：2课时

新课教学：

一、电阻的串联

【观察与思考】将四个满足关系的电阻连接成串联电路，如图所示，先测量通过各电阻的电流及其两端的电压，再测出串联电路总电流和总电压，比较分析实验数据，得出实验结论。

1、通过各电阻的电流相等，即

2、电路两端的总电压等于各电阻两端电压之和，即

【思考问题】串联电路的总电阻与各电阻的阻值有什么关系？

3、总电阻等于各电阻之和，即

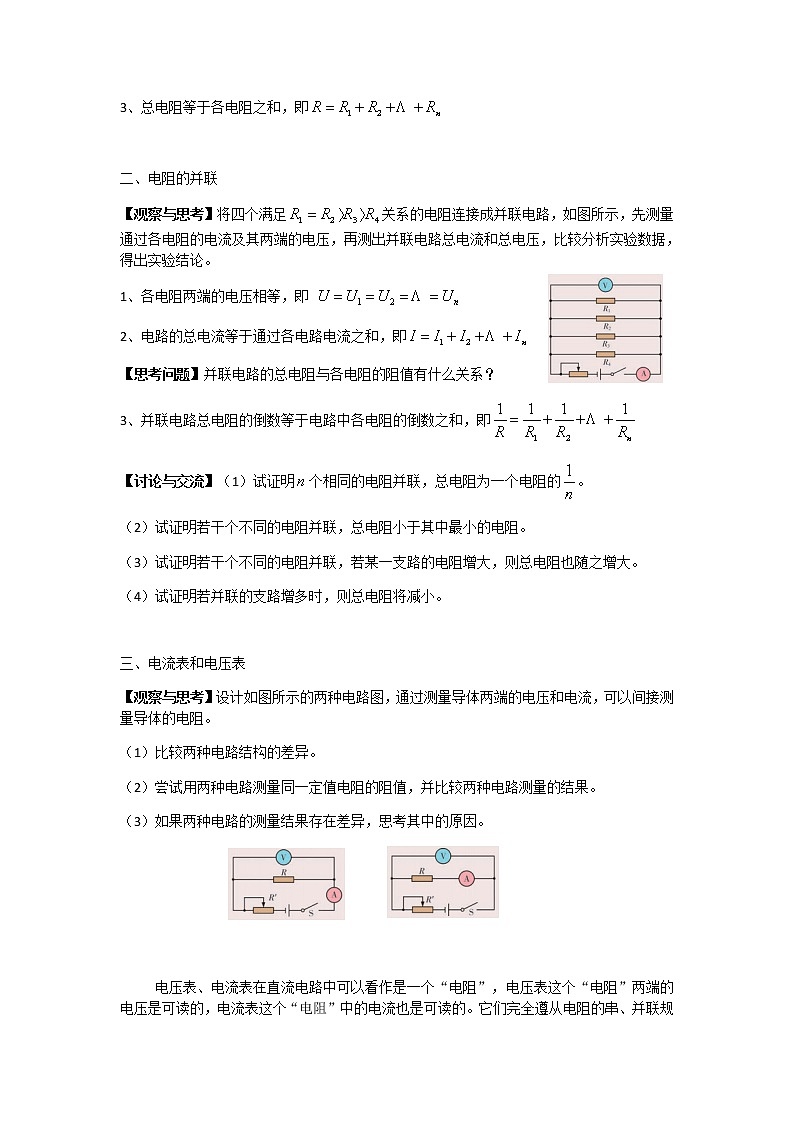

二、电阻的并联

【观察与思考】将四个满足关系的电阻连接成并联电路，如图所示，先测量通过各电阻的电流及其两端的电压，再测出并联电路总电流和总电压，比较分析实验数据，得出实验结论。

1、各电阻两端的电压相等，即

2、电路的总电流等于通过各电路电流之和，即

【思考问题】并联电路的总电阻与各电阻的阻值有什么关系？

3、并联电路总电阻的倒数等于电路中各电阻的倒数之和，即

【讨论与交流】（1）试证明个相同的电阻并联，总电阻为一个电阻的。

（2）试证明若干个不同的电阻并联，总电阻小于其中最小的电阻。

（3）试证明若干个不同的电阻并联，若某一支路的电阻增大，则总电阻也随之增大。

（4）试证明若并联的支路增多时，则总电阻将减小。

三、电流表和电压表

【观察与思考】设计如图所示的两种电路图，通过测量导体两端的电压和电流，可以间接测量导体的电阻。

（1）比较两种电路结构的差异。

（2）尝试用两种电路测量同一定值电阻的阻值，并比较两种电路测量的结果。

（3）如果两种电路的测量结果存在差异，思考其中的原因。

     电压表、电流表在直流电路中可以看作是一个“电阻”，电压表这个“电阻”两端的电压是可读的，电流表这个“电阻”中的电流也是可读的。它们完全遵从电阻的串、并联规律。常用的电流表和电压表都是由小量程的电流表G改装而成的。

表头内阻：

满偏电流：表头指针偏转到最大的电流

【思考问题】（1）表头指针满偏时，加在表头两端的电压是多少？

满偏电压：表头指针满偏时加在两端的满偏电压

（2）如果要用表头测量较大电压，需要将表头进行改装，现用定值电阻和表头改装，应当如何连接？改装之后，电压表的量程是多少？

（3）如果要用表头测量较大电流，需要将表头进行改装，现用定值电阻和表头改装，应当如何连接？改装之后，电流表的量程是多少？

【讨论与交流】如图所示是内阻为100Ω、满偏电流为3 mA的表头刻度盘，现指针指着某一电流刻度。

（1）流过表头的电流为多大？

（2）表头通过的电流为某一数值时，两接线柱之间存在一定的电压，请在刻度盘上标出相应的电压示数。

（3）如果要把它改装为0~3V的电压表，需串联多大的电阻？

（4）如果要把它改装为0~0.6A的电流表，需并联多大的电阻？

课堂小结：

1、理解串、并联电路的特点；

2、能改装电流表和电压表，提高构建模型、科学推理的能力。

布置作业：

    课后练习：第2题
