沪粤版（2024）九年级上册（2024）第十四章 欧姆定律14.3 欧姆定律的应用同步训练题

这是一份沪粤版（2024）九年级上册（2024）第十四章 欧姆定律14.3 欧姆定律的应用同步训练题，共12页。试卷主要包含了3欧姆定律的应用，5V 时，通过它的电流为 0，6W，7；300；6；0等内容，欢迎下载使用。

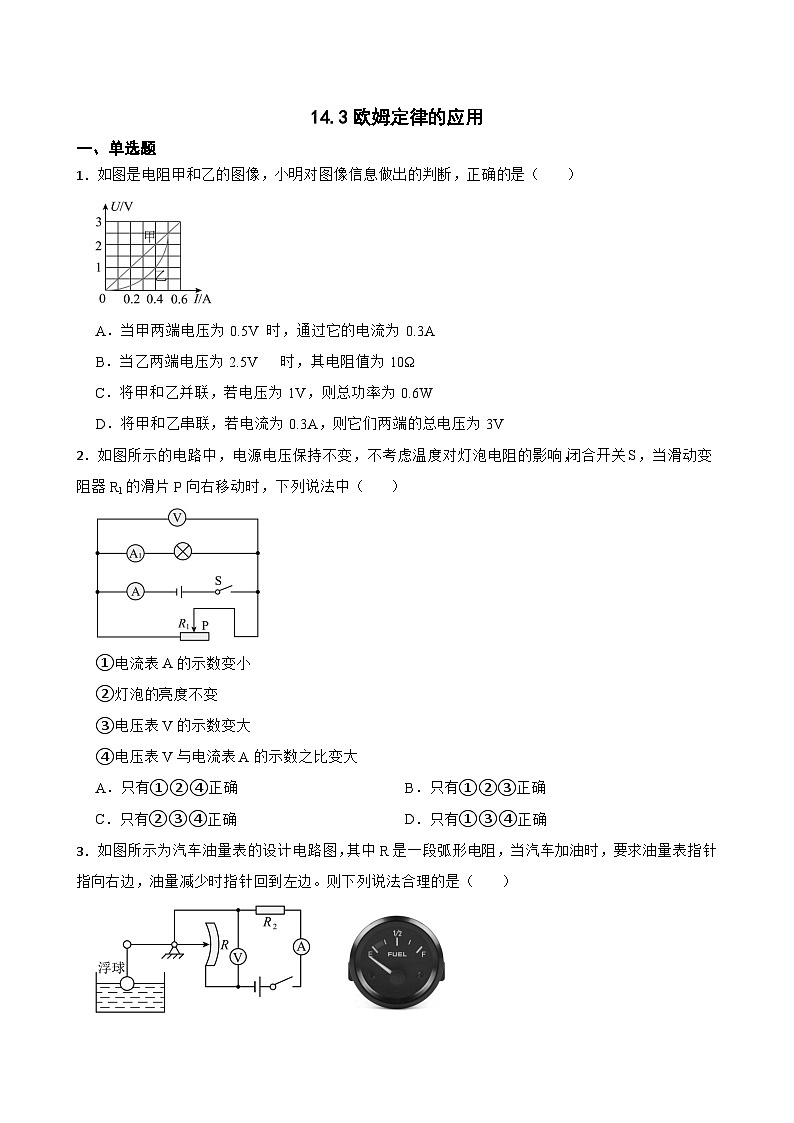

一、单选题
1．如图是电阻甲和乙的图像，小明对图像信息做出的判断，正确的是（ ）
A．当甲两端电压为 0.5V 时，通过它的电流为 0.3A
B．当乙两端电压为 2.5V 时，其电阻值为 10Ω
C．将甲和乙并联，若电压为 1V，则总功率为 0.6W
D．将甲和乙串联，若电流为 0.3A，则它们两端的总电压为 3V
2．如图所示的电路中，电源电压保持不变，不考虑温度对灯泡电阻的影响，闭合开关S，当滑动变阻器R1的滑片P向右移动时，下列说法中（ ）
①电流表A的示数变小
②灯泡的亮度不变
③电压表V的示数变大
④电压表V与电流表A的示数之比变大
A．只有①②④正确B．只有①②③正确
C．只有②③④正确D．只有①③④正确
3．如图所示为汽车油量表的设计电路图，其中R是一段弧形电阻，当汽车加油时，要求油量表指针指向右边，油量减少时指针回到左边。则下列说法合理的是（ ）

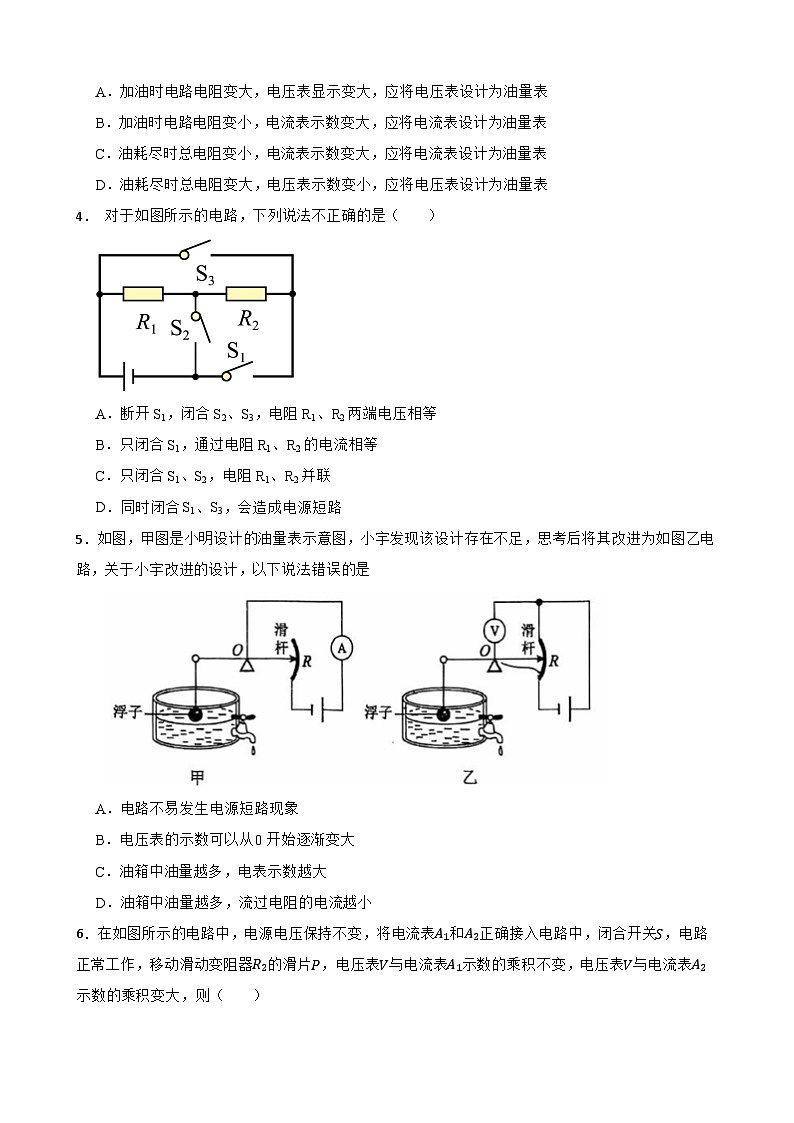

A．加油时电路电阻变大，电压表显示变大，应将电压表设计为油量表
B．加油时电路电阻变小，电流表示数变大，应将电流表设计为油量表
C．油耗尽时总电阻变小，电流表示数变大，应将电流表设计为油量表
D．油耗尽时总电阻变大，电压表示数变小，应将电压表设计为油量表
4． 对于如图所示的电路，下列说法不正确的是（ ）
A．断开S1，闭合S2、S3，电阻R1、R2两端电压相等
B．只闭合S1，通过电阻R1、R2的电流相等
C．只闭合S1、S2，电阻R1、R2并联
D．同时闭合S1、S3，会造成电源短路
5．如图，甲图是小明设计的油量表示意图，小宇发现该设计存在不足，思考后将其改进为如图乙电路，关于小宇改进的设计，以下说法错误的是
A．电路不易发生电源短路现象
B．电压表的示数可以从0开始逐渐变大
C．油箱中油量越多，电表示数越大
D．油箱中油量越多，流过电阻的电流越小

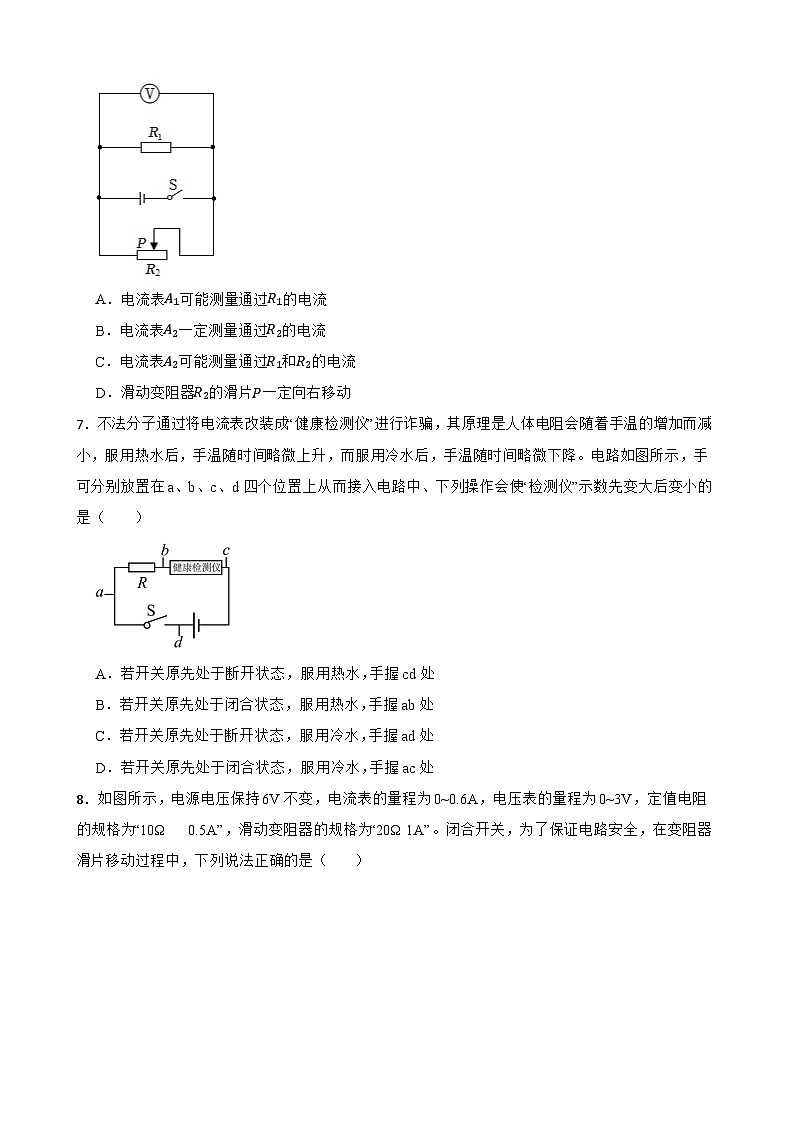

6．在如图所示的电路中，电源电压保持不变，将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作，移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（ ）
A．电流表A1可能测量通过R1的电流
B．电流表A2一定测量通过R2的电流
C．电流表A2可能测量通过R1和R2的电流
D．滑动变阻器R2的滑片P一定向右移动
7．不法分子通过将电流表改装成“健康检测仪”进行诈骗，其原理是人体电阻会随着手温的增加而减小，服用热水后，手温随时间略微上升，而服用冷水后，手温随时间略微下降。电路如图所示，手可分别放置在a、b、c、d四个位置上从而接入电路中、下列操作会使“检测仪”示数先变大后变小的是（ ）
A．若开关原先处于断开状态，服用热水，手握cd处
B．若开关原先处于闭合状态，服用热水，手握ab处
C．若开关原先处于断开状态，服用冷水，手握ad处
D．若开关原先处于闭合状态，服用冷水，手握ac处
8．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω 0.5A”，滑动变阻器的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
A．变阻器R2接入电路的阻值允许变化范围为2Ω~20Ω
B．变阻器R2接入电路的阻值允许变化范围为10Ω~20Ω
C．变阻器R2接入电路的阻值允许变化范围为0~20Ω
D．变阻器R2接入电路的阻值允许变化范围为0~10Ω
9．如图甲所示的电路中，电源电压保持不变，电流表的量程为0~0.6A ，电压表的量程为0~15V ，滑动变 阻器的规格为“200Ω 1A”。在滑动变阻器的滑片移动的过程中，电压表的示数与滑动变阻器接入电路的电阻的关系如图乙所示。若要求电流表和电压表的示数都不能超过所选的量程，下列说法中（ ）
①电源电压为 12V
②R1 的电阻是 20Ω
③电流表示数变化范围是 0.15A~0.6A
④滑动变阻器接入电路中的电阻变化范围是40Ω~70Ω
A．只有①②正确B．只有③④正确
C．只有②③正确D．只有①④正确
10．如图甲所示的电路中，电源电压不变，闭合开关S后，当滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表的示数I与电压表示数U的变化关系如图乙所示。下列选项正确的是（ ）
①R2的最大阻值为20Ω；
②R1的阻值为10Ω；
③电源电压为9V；
④电路消耗的最大功率为3.6W。
A．只有①②③正确B．只有①②④正确
C．只有①③④正确D．只有②③④正确
二、填空题
11．图甲是酒精浓度监测仪，电源电压不变，R0为定值电阻，R为酒精气体传感器，R的阻值与酒精浓度的关系如乙所示。接通电源，呼出的酒精浓度越大，电阻R越 ，电压表示数越 。电压表和电流表的比值 （选填“变大”、“变小”或“不变”）
12．如图所示，电源电压保持不变，R1和R2为定值电阻。若只闭合S1，滑片P向右移动，电压表示数 。若先闭合S2，再闭合S3，电压表与电流表示数的比值 。（两空均选填“变大”、“变小”或“不变”）
13．现设计一个既能吹冷风、又能吹热风的电吹风，应该在图所示简化电路图的虚线框中放置电动机或发热电阻丝．要达到断开S1、闭合S2时吹冷风，闭合S1、S2时吹热风的目的，则应当将 放置在甲处，将 放置在乙处．（两空均选填“电动机”或“电阻丝”）
14．如图a所示电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知 （选填“甲”或“乙”）是电压表V2示数变化的图像，电源电压为 V，变阻器滑片在中点时，电压表V1和电压表V2的示数之比为 。
15．当定值电阻R1两端电压减少了5V时，电阻中的电流由0.3A变为0.1A，则此定值电阻R1的阻值为 Ω。现将定值电阻R1接入如图所示的电路中，电源电压保持不变；闭合开关S，当滑片P位于最右端时，电流表的示数为I1；当滑片P位于中点时，电流表的示数为I2，此时电压表的示数为5V。已知I1∶I2=3∶5，则电源电压为 V。
16．如图所示的电路中，电源电压恒定。R0是定值电阻，闭合开关S，向右移动滑动变阻器滑片P的过程中，三个电表示数的变化情况为：电流表A1的示数 ，电流表A2的示数 ，电压表V的示数 。
三、实验探究题
17．某物理实践小组设计了一种质量测量装置（电子秤），开展了项目式学习，下面是该小组同学交流的实践过程，请帮助他们完成下列内容。
[项目分解]
（1）制作质量测量装置；
（2）应用质量测量装置。
[项目实施]
（1）制作质量测量装置：经过课堂学习，某物理实践小组设计了一种质量测量装置，其原理如图甲所示，电源电压恒为6V，电阻R0为120Ω，电压表量程为0～3V（可显示质量大小），R1是力敏电阻，其阻值随压力变化图象如图乙所示。O点是杠杆ABO的支点，托盘固定在A点，AO：BO=5：1。托盘及杠杆组件的质量忽略不计，g取10N/kg。请回答下列问题：
①托盘中加入物体时产生的力作为动力，该杠杆OBA属于 杠杆（选填“省力”“费力”或“等臂”）；
②由图像乙可知，力敏电阻R1的阻值随着压力的减小而 （选填“增大”“减小”或“不变”）；
③当托盘所受压力增大时，电压表的示数 （选填“增大”“减小”或“不变”）。
（2）应用质量测量装置：
①检托盘不受压力时，电压表的示数为 V；（保留一位小数）
②在保证电路安全的前提下，力敏电阻可承受的最大压力为 N，电子秤能称量的最大质量是 kg；
③托盘中放2kg物体时，电路消耗总功率是 W。
[项目优化]
（3）优化：为了提高质量测量精确度，再次设计测量装置时，可以通过 方法实现。（写一种方法即可）
四、简答题
18．如图(甲)是酒精浓度检测仪的简化电路图，R1为定值电阻，R2为酒精气体传感器，R2的阻值随酒精气体浓度变化如图(乙)所示。请用学过的知识分析为什么驾驶员呼出的酒精气体浓度越大，检测仪的电压表示数越大。
五、作图题
19．如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：①电压表测小灯泡两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡变亮。
六、综合题
20．小东想用弹簧，电流表及其他器材做一个电子测力计，用电流表示数反映弹簧受到的拉力大小，要求电流表示数随拉力的增大而增大。如图甲所示，他将弹簧的一端固定，另一端通过绝缘材料固定一根细金属指针P，P与电阻丝R接触良好，并可在电阻丝R上滑动。接下来他将上述装置连入图乙所示电路，虚线框内为电阻丝R，a、b为电阻丝R的两端，1、2，3、4为接线柱。不受向下拉力时，弹簧处于原长，此时指针P位于电阻丝R的a端；施加拉力时，弹簧伸长，指针P向b端滑动，电流表示数发生变化。弹簧始终未超过弹性限度。
已知电源电压为6V并保持不变，电流表量程为0~0.6A，R0为保护电阻。电阻丝R的长度为10cm，总电阻为25Ω，其阻值与长度成正比。弹簧的伸长量△L与所受拉力F的大小之间的关系如图丙所示。
（1）依据题意接线柱4应与接线柱 相连接（选填“1”或“2”）。
（2）为使电子测力计的测量范围尽可能大，且保证电路安全，求R0的最小值 。
（3）若R0=20Ω，求拉力为10N时电流表示数 。
七、科普阅读题
21．请阅读《半导体》回答问题。
半导体
按导电性能来分，除了有导体和绝缘体外，还有一类物质的导电性能介于导体和绝缘体之间，这类物质叫做半导体。半导体的导电性能会受到温度、光照和掺加杂质等多种因素的影响。
一些半导体在温度升高时，导电性能迅速改变。利用这种特性可以做出体积很小的热敏电阻，用来测量温度的变化。例如家用空调可以根据你设置的温度自动启动或待机；电冰箱可以根据预设的温度进行自动控制，这些都是温控开关在起作用。有些半导体在没有光照时不容易导电，逐渐增大光照强度时导电性能逐渐增强。用它做成的光敏电阻可以用在需要对光照反应灵敏的自动控制设备中。
酒精测试仪（Alchl Tester）是测试酒精含量的仪器，是交警常用的执法装备。在违法行为处理或者公路交通例行检查中，通常是现场检测驾驶人员呼气中的酒精含量。酒精测试仪内部的核心部件是酒精气体传感器，目前普遍使用的有半导体型和燃料电池型两种。半导体型呼气酒精测试仪采用半导体型氧化锡作为传感器，它具有气敏特性，当接触的敏感气体浓度增加时，它的电阻值就降低。正是由于半导体具有许多独特的性能，所以它在电子技术中有着广泛的应用。除计算机之外，手机、家电、航天、光纤通信等所有与现代文明相关的高技术产品几乎都离不开半导体材料。
根据以上材料，回答下列问题：
（1）金属导体内有大量 ，所以容易导电；
（2）热敏电阻属于 ；（选填“导体”“半导体”或“绝缘体”）
（3）半导体材料的导电性能与 等多种因素有关（写出一种即可）；
（4）本文提到的光敏电阻在增大光照强度的情形下，阻值 （选填“变大”或“变小”）；
（5）某物理兴趣小组设计了一种简易酒精浓度检测仪，其电路原理图如图甲所示。R1是气敏电阻，其阻值随呼气酒精浓度K变化的关系如图乙所示，R2为滑动变阻器，检测前通过调节滑动变阻器对检测仪进行“调零”，此时电流表的示数为0.1A，调零后滑动变阻器的位置不变，电源电压为15V并且保持不变，他们查阅到相关资料，血液酒精浓度M=呼气酒精浓度K×2200，具体信息如下表所示；
①对检测仪“调零”时，R2接入电路的电阻为 Ω；
②检测时，当电流表示数为0.12A时，司机属于 。
参考答案
1．C
2．A
3．B
4．C
5．D
6．C
7．B
8．B
9．C
10．B
11．小；大；不变
12．变小；不变
13．电阻丝；电动机
14．甲；8；2︰3
15．25；7.5
16．变小；变小；不变
17．省力；增大；增大；1.7；300；6；0.1；增加A点力臂：托盘远离支点；减小B点力臂：触电（B点）靠近支点；增大A点力臂与B点力臂比值等适当增大电源电压适当增大R0的阻值（答案合理即可）
18．由电路图可知，定值电阻R1与气敏电阻R2串联，电压表测电阻R1两端的电压；由图象(乙)可知，驾驶员呼出的酒精气体浓度越大时，气敏电阻R2的阻值越小，电路中的总电阻越小，由I=UR可得，电路中的电流越大，由 U=IR可得，定值电阻R1两端的电压越大，电压表示数越大。
19．
20．（1）2
（2）10Ω
（3）0.15A
21．（1）自由电子
（2）半导体
（3）光照
（4）变小
（5）50；非酒驾血液酒精浓度M=呼气酒精浓度K×2200
非酒驾（M80mg/100mL）
