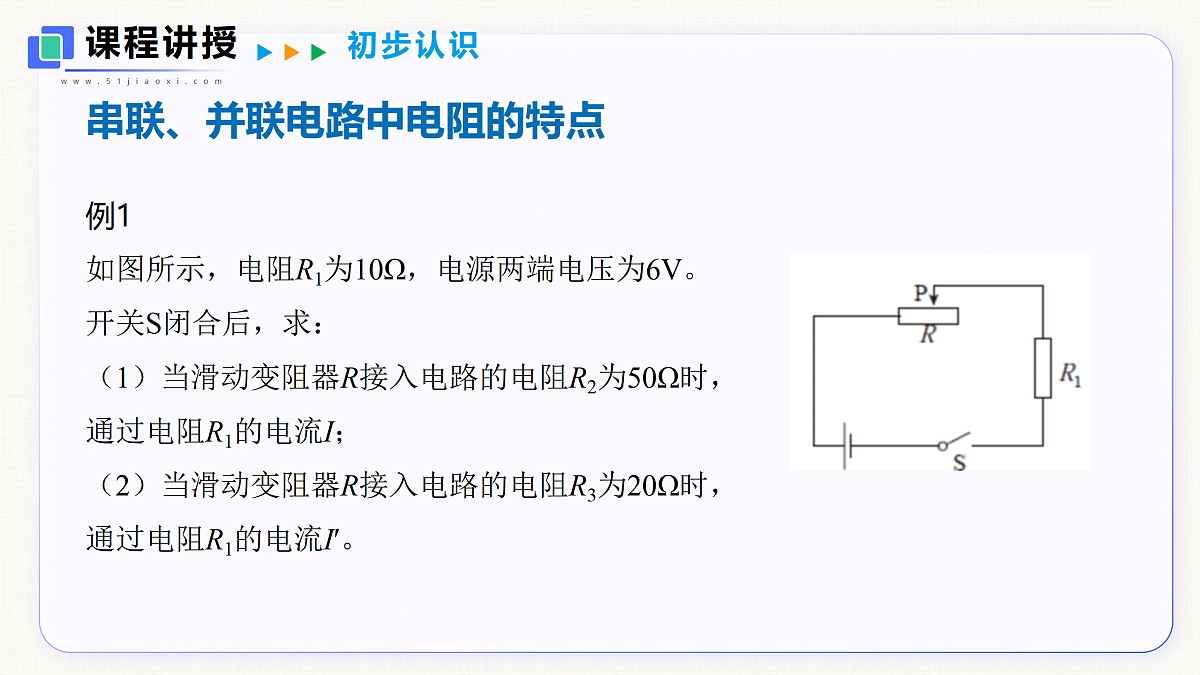

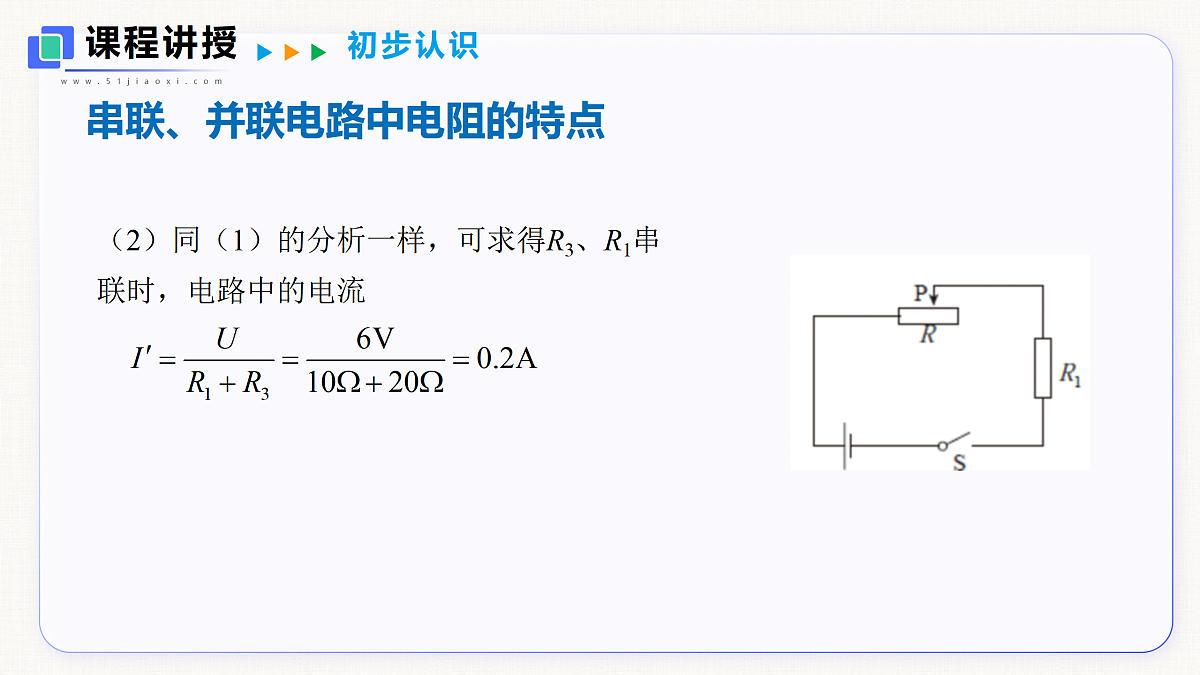

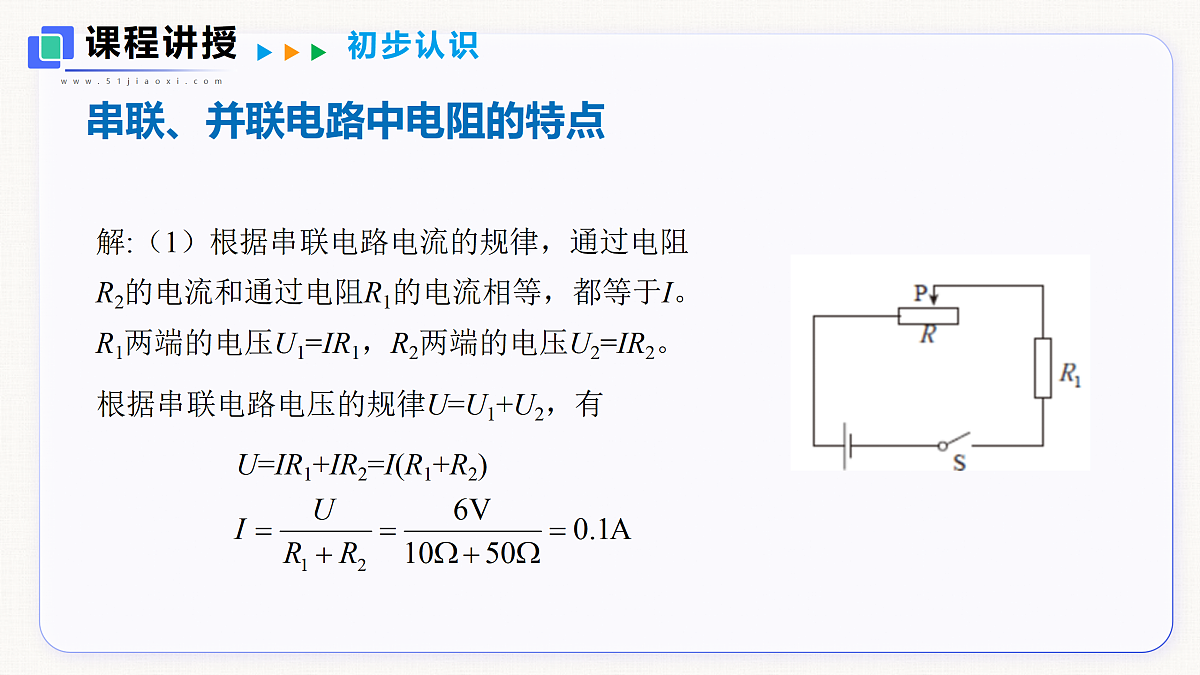

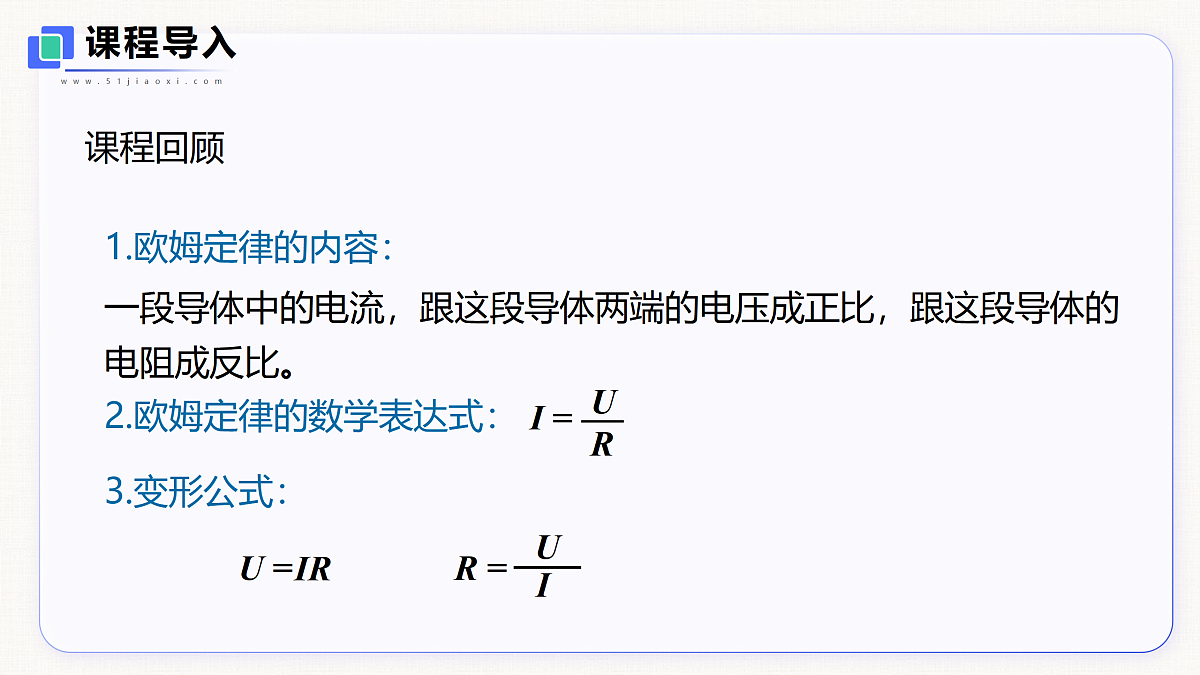

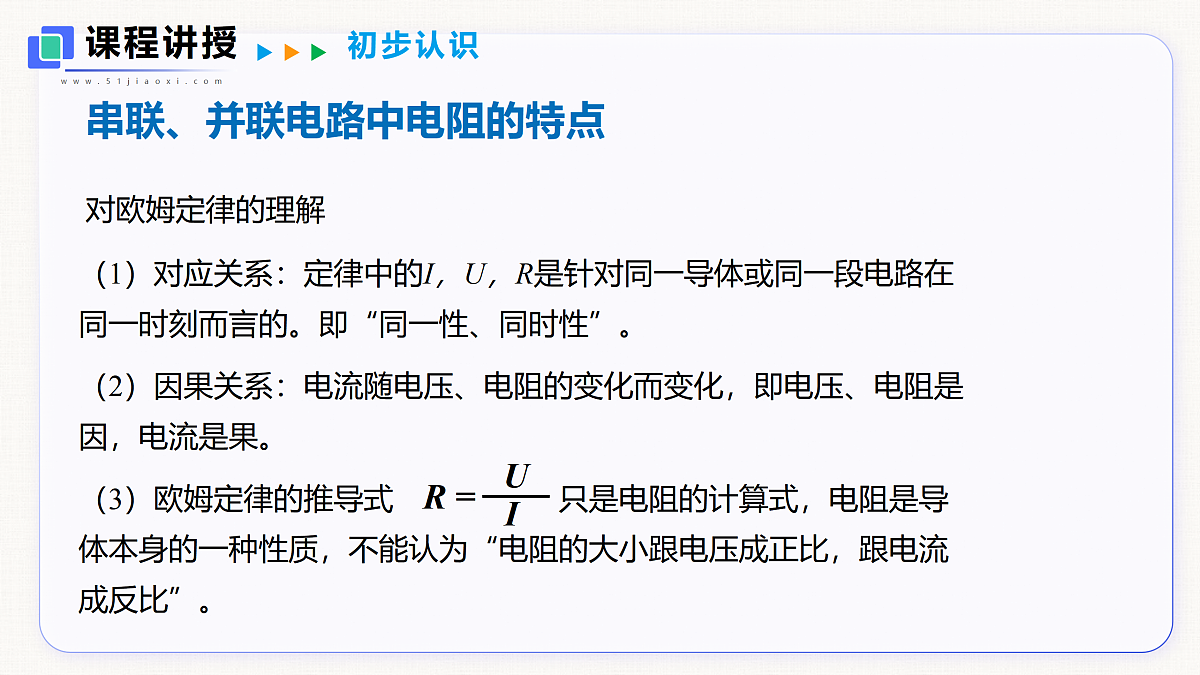

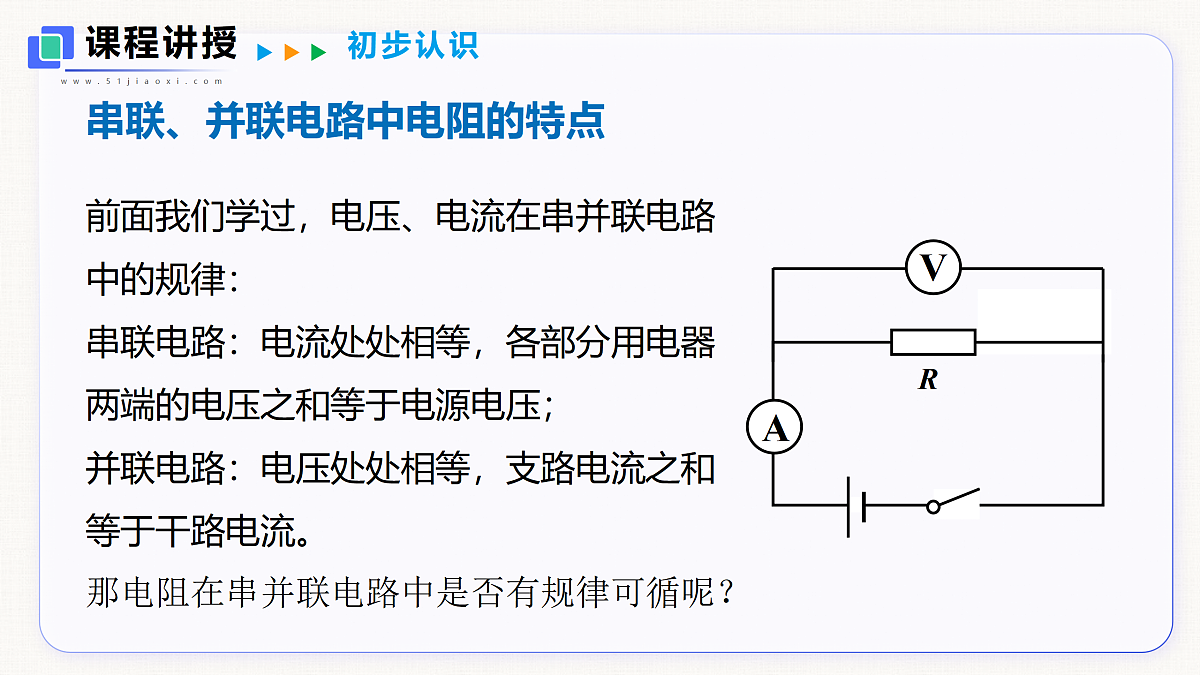

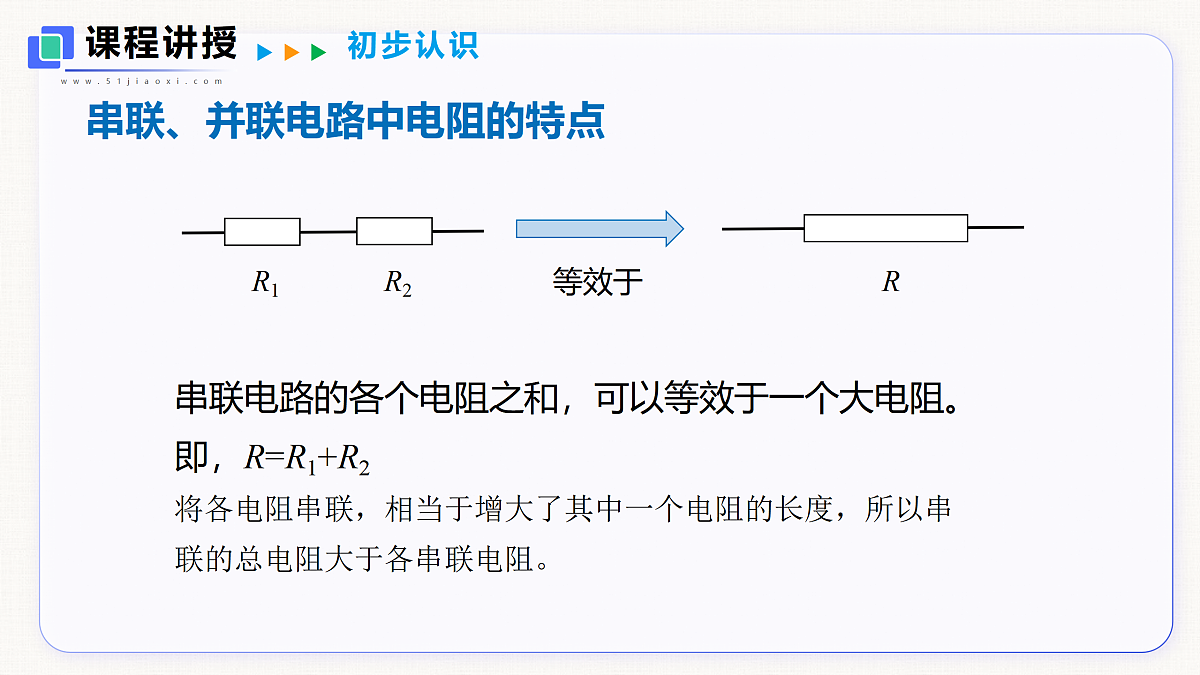

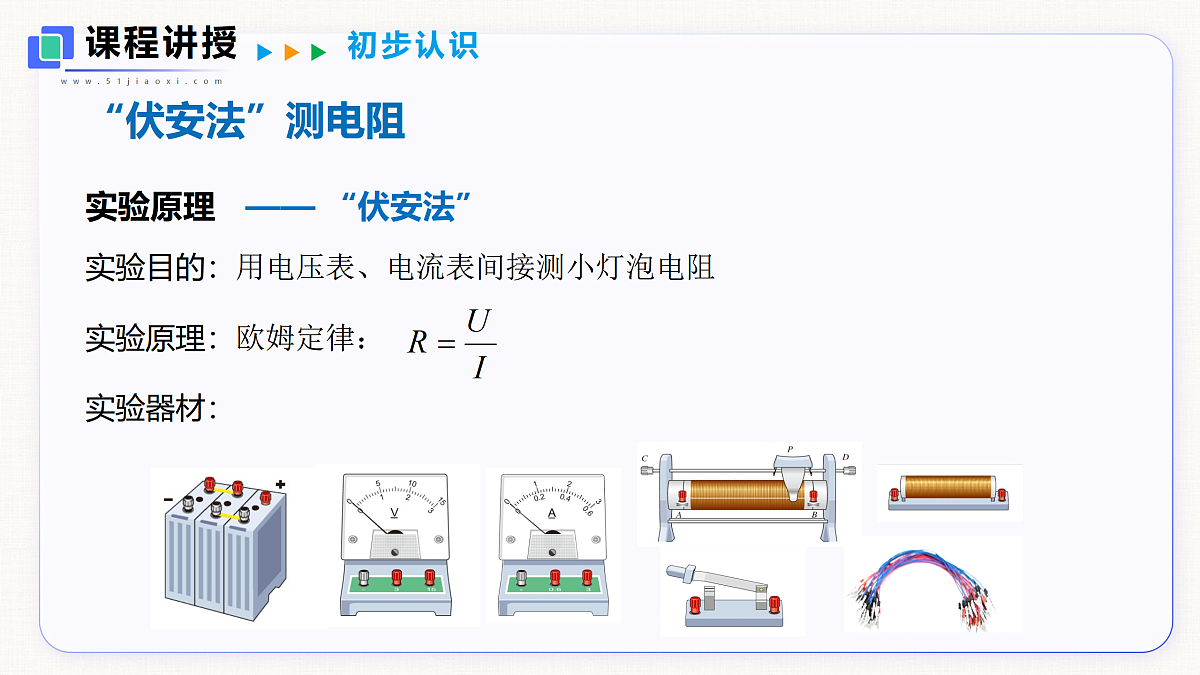

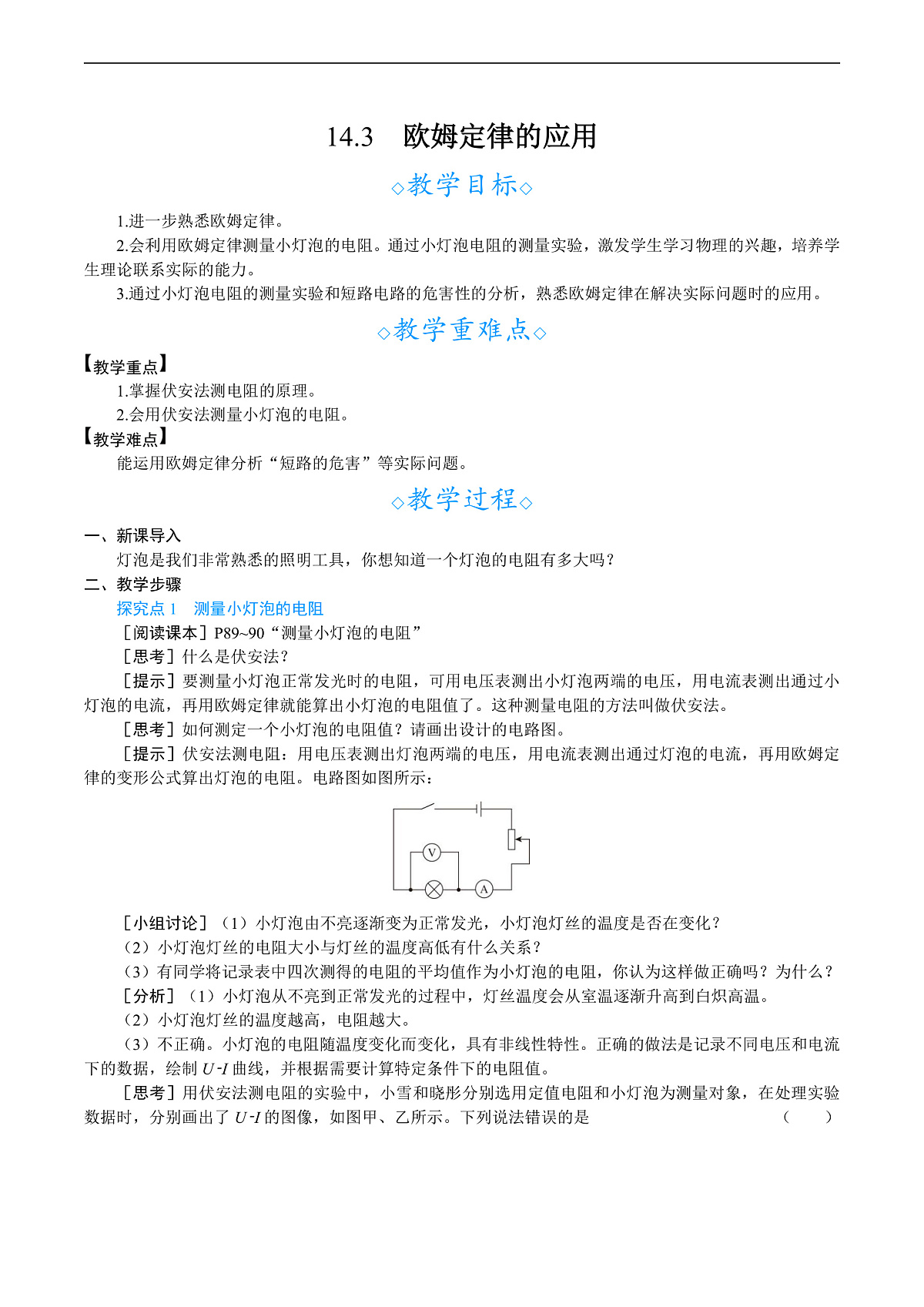

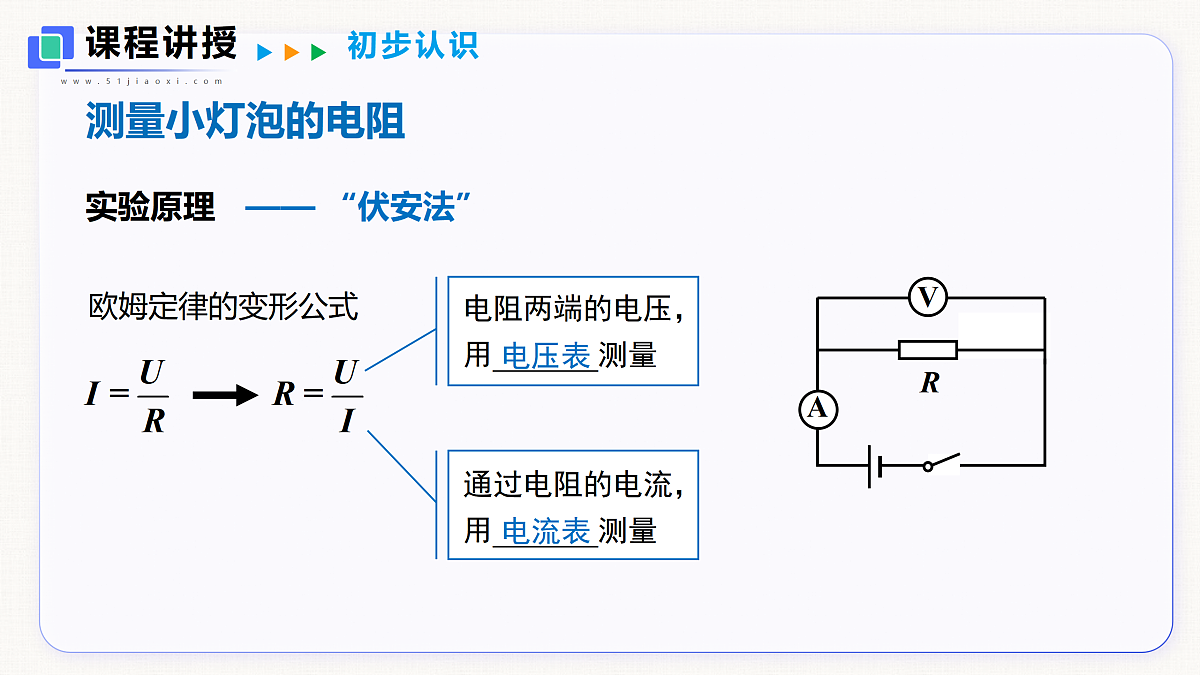

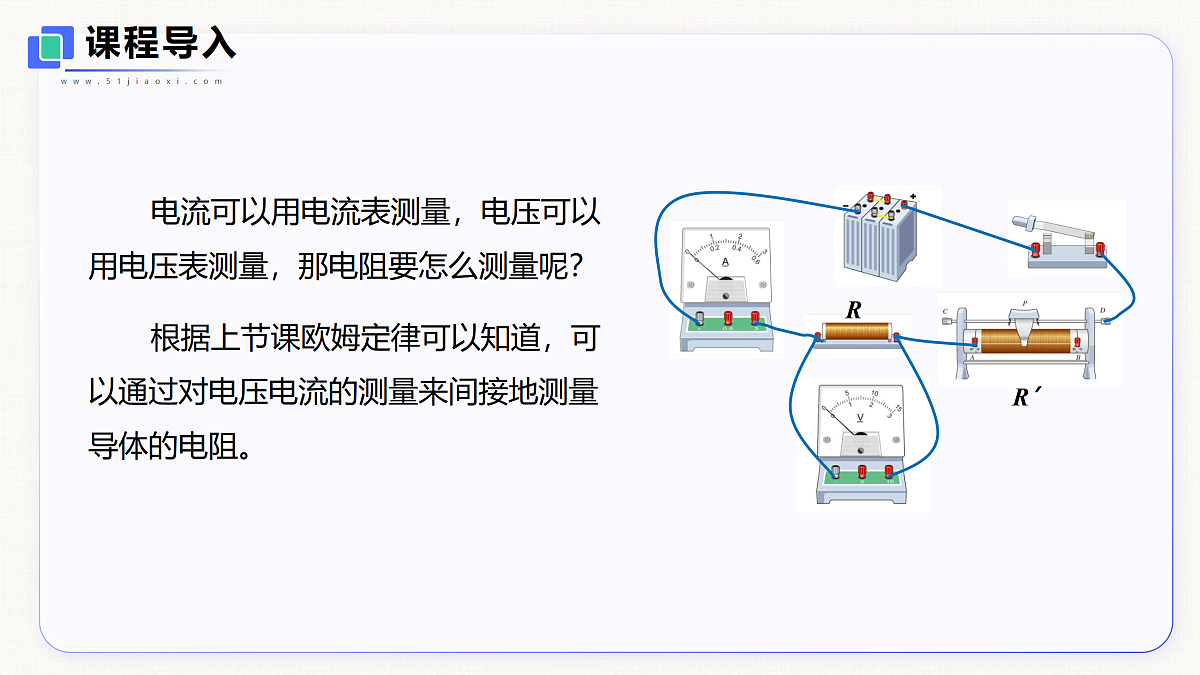

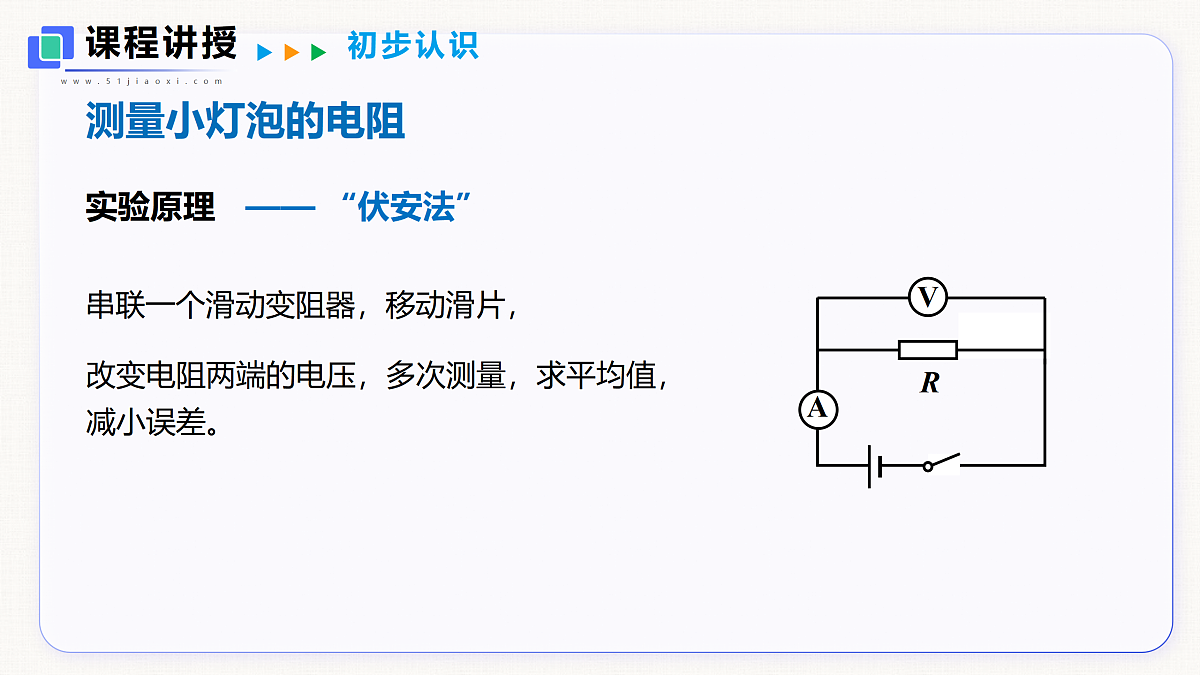

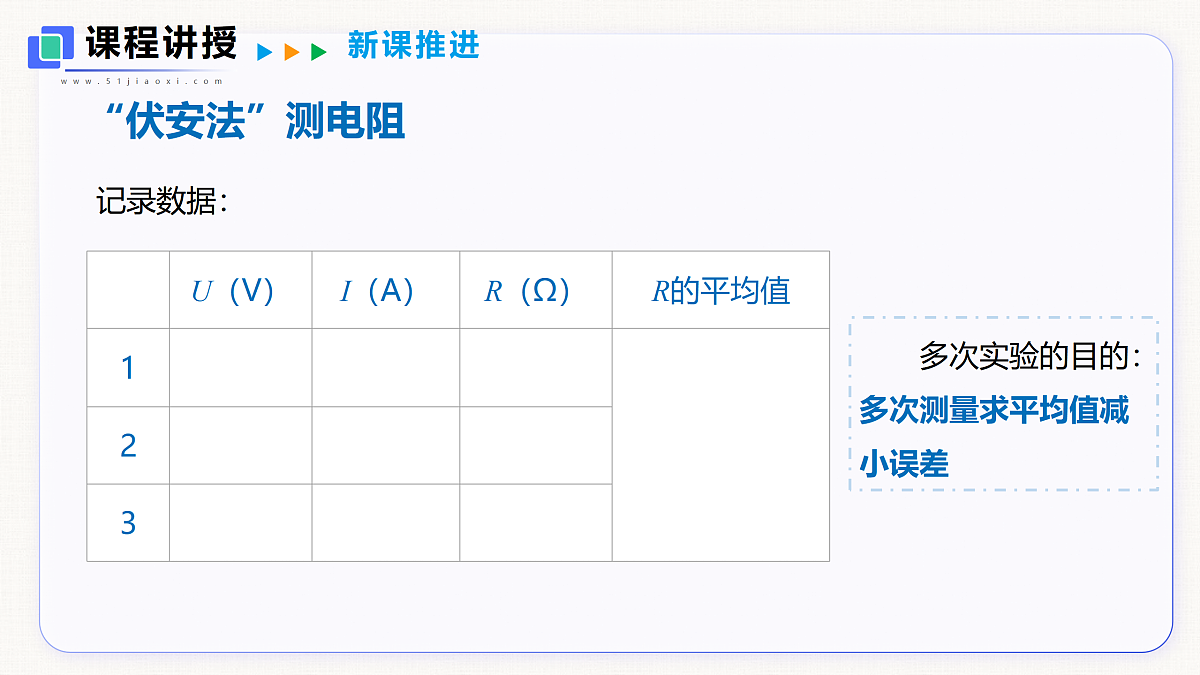

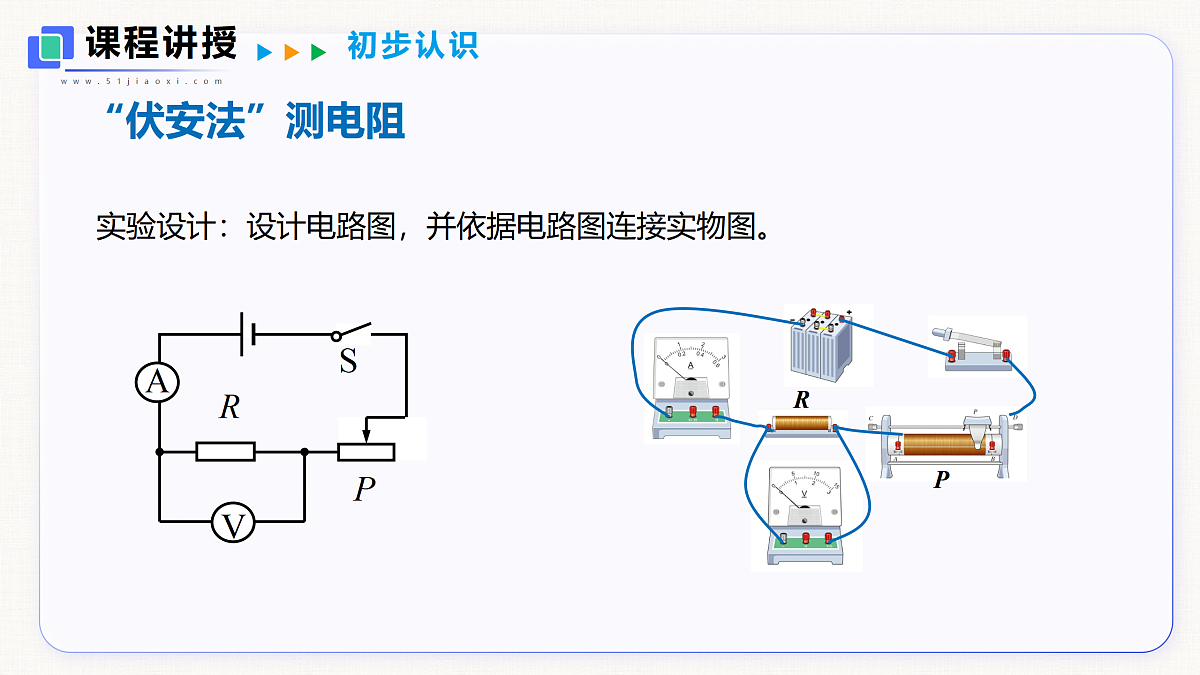

14.3 欧姆定律的应用沪粤版九年级上册 第十四章第2课时课程导入一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。1.欧姆定律的内容：2.欧姆定律的数学表达式： 课程回顾3.变形公式：课程讲授串联、并联电路中电阻的特点初步认识（2）因果关系：电流随电压、电阻的变化而变化，即电压、电阻是因，电流是果。（1）对应关系：定律中的I，U，R是针对同一导体或同一段电路在同一时刻而言的。即“同一性、同时性”。 对欧姆定律的理解课程讲授初步认识前面我们学过，电压、电流在串并联电路中的规律：串联电路：电流处处相等，各部分用电器两端的电压之和等于电源电压；并联电路：电压处处相等，支路电流之和等于干路电流。那电阻在串并联电路中是否有规律可循呢？串联、并联电路中电阻的特点课程讲授初步认识例1如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I′。串联、并联电路中电阻的特点课程讲授初步认识解:（1）根据串联电路电流的规律，通过电阻R2的电流和通过电阻R1的电流相等，都等于I。R1两端的电压U1=IR1，R2两端的电压U2=IR2。根据串联电路电压的规律U=U1+U2，有U=IR1+IR2=I(R1+R2)串联、并联电路中电阻的特点课程讲授初步认识（2）同（1）的分析一样，可求得R3、R1串联时，电路中的电流串联、并联电路中电阻的特点课程讲授初步认识串联电路的各个电阻之和，可以等效于一个大电阻。即，R=R1+R2将各电阻串联，相当于增大了其中一个电阻的长度，所以串联的总电阻大于各串联电阻。串联、并联电路中电阻的特点课程讲授初步认识从上述例题可以看出：1.串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端电压除以各分电阻之和。2.当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。串联电路总电阻：R=R1+R2串联电路各用电器之间相互影响。串联、并联电路中电阻的特点课程讲授新课推进例2如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′ 。串联、并联电路中电阻的特点课程讲授新课推进解:（1）根据并联电路电压的特点U1=U2=U=12V由欧姆定律得总电流 I=I1+I2=1.2A+0.3A=1.5A串联、并联电路中电阻的特点课程讲授新课推进（2）同理可求得通过电阻R3的电流串联、并联电路中电阻的特点课程讲授新课推进串联、并联电路中电阻的特点课程讲授新课推进并联电路各支路之间互不影响。从上述例题可以看出：当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压不变。给电阻并联另一个电阻时，相当于增大了原电阻的横截面积，所以并联后的总电阻比原电阻阻值小。实际上，总电阻比并联的所有电阻阻值都小。串联、并联电路中电阻的特点课程讲授新课推进拓展延伸 世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。 酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压的变化。驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。我国刑法规定，驾驶员醉酒后驾车要负刑事责任。拒绝酒驾，安全你我他！小结课程讲授 I = I1 =I2 I = I1+ I2U =U1+U2U =U1=U2习题练习1.如图所示，小灯泡的电阻为100 Ω，滑动变阻器R 的阻值范围为“0 ～ 20 Ω”，则小灯泡和滑动变阻器串联后电阻的最大值是______ Ω；闭合开关后，滑动变阻器滑片由b 往a 移动，小灯泡的亮度________ （选填“变亮”“变暗”或“不变”）。120变亮习题练习2. 如图所示，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？ 解：由灯L1和灯L2并联可知，　 I = I1 + I2 则 I1 = I - I2 = 4.5 A -0.9 A = 3.6 A　 而 U1 = U2 =U= 36 V习题练习3. 如图所示，电源电压保持不变，只闭合开关S 时，电流表的示数为0.2 A，若再闭合开关S1，发现电流表的示数为0.5 A，此时通过R1 的电流为I1，通过R2 的电流为I2，则（ ）A. I1 ∶ I2 = 2 ∶ 5 B. I1 ∶ I2 = 3 ∶ 5C. R1 ∶R2 = 3 ∶ 2 D. R1 ∶R2 = 2 ∶ 3D4. 如图所示的电路中，电源电压恒定，R2的阻值为15Ω。闭合开关S，电流表A的示数为1.2A，电流表A1的示数为0.4A。求：（1）电阻R2的电流习题练习解：由电路图可知R1与R2并联，电流表A测干路电流，电流表A1测R1的电流，根据并联电路电流规律可得，电阻R2的电流为I2=I-I1=1.2A-0.4A=0.8A4. 如图所示的电路中，电源电压恒定，R2的阻值为15Ω。闭合开关S，电流表A的示数为1.2A，电流表A1的示数为0.4A。求：（2）电源电压。习题练习解：根据并联电路电压规律和欧姆定律可得，电源电压U=U2=I2R2=0.8A×15Ω=12V
