初中物理沪粤版（2024）九年级上册（2024）14.2 欧姆定律同步练习题

这是一份初中物理沪粤版（2024）九年级上册（2024）14.2 欧姆定律同步练习题，共10页。试卷主要包含了2欧姆定律，3AB．电阻R1和R2是并联的，5；35等内容，欢迎下载使用。

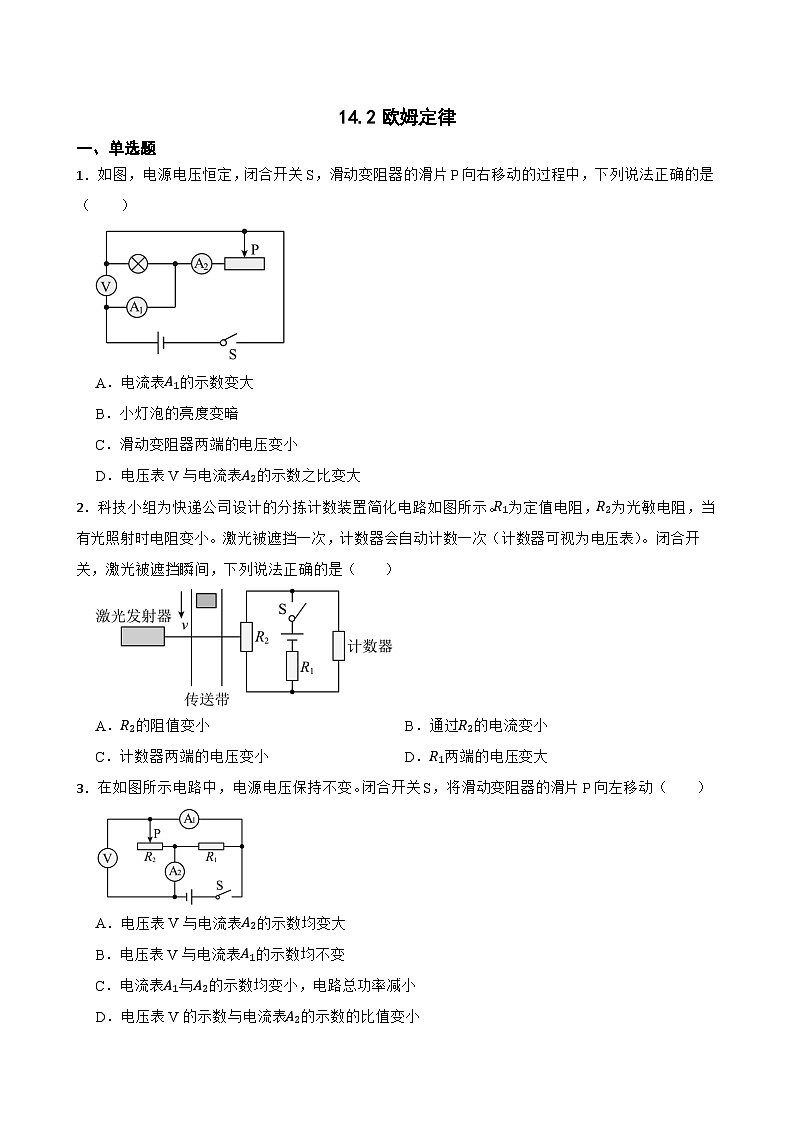

一、单选题
1．如图，电源电压恒定，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A1的示数变大
B．小灯泡的亮度变暗
C．滑动变阻器两端的电压变小
D．电压表V与电流表A2的示数之比变大
2．科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．R2的阻值变小B．通过R2的电流变小
C．计数器两端的电压变小D．R1两端的电压变大
3．在如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动（ ）
A．电压表V与电流表A2的示数均变大
B．电压表V与电流表A1的示数均不变
C．电流表A1与A2的示数均变小，电路总功率减小
D．电压表V的示数与电流表A2的示数的比值变小

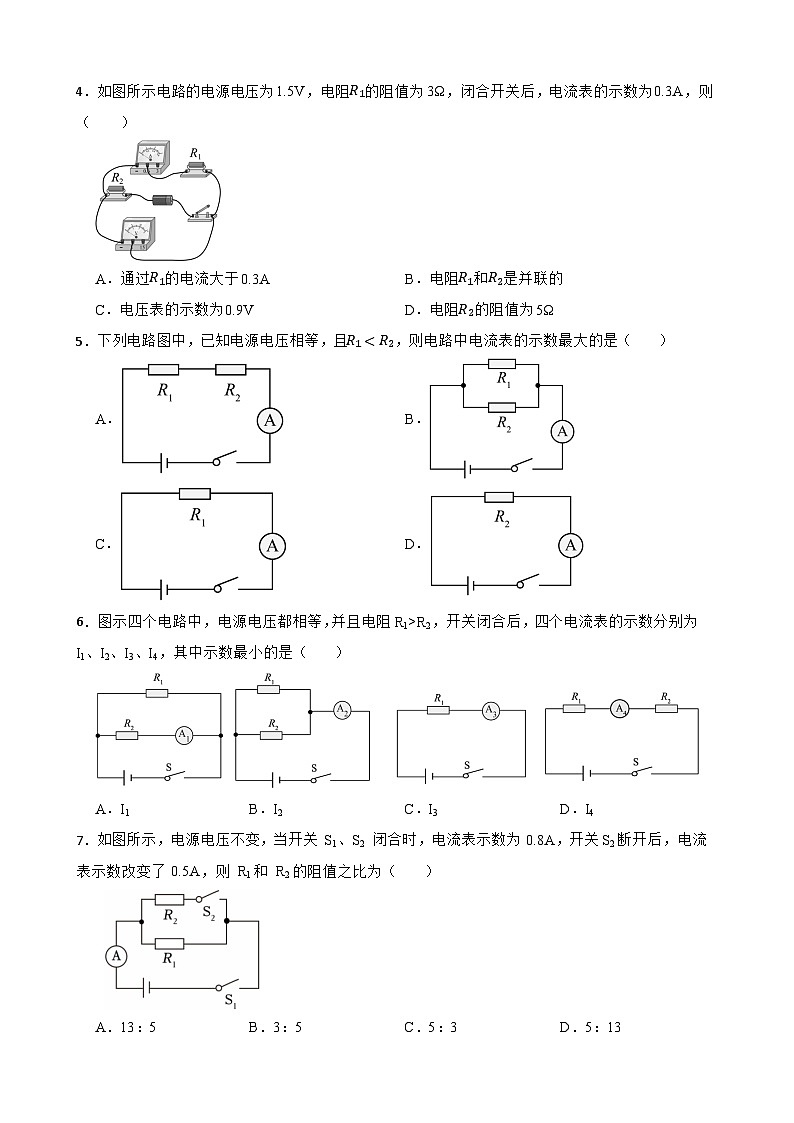

4．如图所示电路的电源电压为1.5V，电阻R1的阻值为3Ω，闭合开关后，电流表的示数为0.3A，则（ ）
A．通过R1的电流大于0.3AB．电阻R1和R2是并联的
C．电压表的示数为0.9VD．电阻R2的阻值为5Ω
5．下列电路图中，已知电源电压相等，且R1R2，开关闭合后，四个电流表的示数分别为I1、I2、I3、I4，其中示数最小的是（ ）
A．I1B．I2C．I3D．I4
7．如图所示，电源电压不变，当开关 S1、S2 闭合时，电流表示数为 0.8A，开关S2断开后，电流表示数改变了 0.5A，则 R1和 R2的阻值之比为（ ）
A．13：5B．3：5C．5：3D．5：13

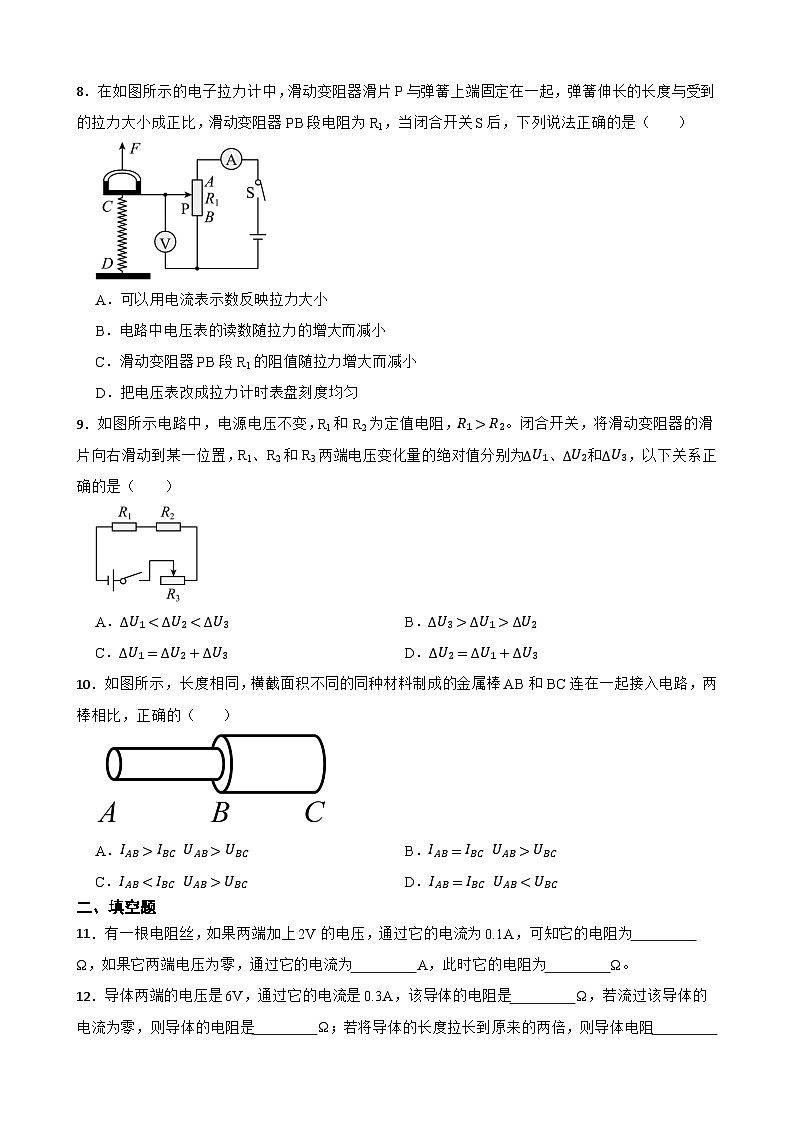

8．在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是（ ）
A．可以用电流表示数反映拉力大小
B．电路中电压表的读数随拉力的增大而减小
C．滑动变阻器PB段R1的阻值随拉力增大而减小
D．把电压表改成拉力计时表盘刻度均匀
9．如图所示电路中，电源电压不变，R1和R2为定值电阻，R1>R2。闭合开关，将滑动变阻器的滑片向右滑动到某一位置，R1、R2和R3两端电压变化量的绝对值分别为ΔU1、ΔU2和ΔU3，以下关系正确的是（ ）
A．ΔU1ΔU2
C．ΔU1=ΔU2+ΔU3D．ΔU2=ΔU1+ΔU3
10．如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，两棒相比，正确的（ ）
A．IAB>IBC UAB>UBCB．IAB=IBC UAB>UBC
C．IABUBCD．IAB=IBC UABL2，闭合开关S后，观察到电流表A1的示数I1大于电流表A2的示数I2，请分析并判断电阻丝甲的横截面积S1和电阻丝乙的横截面积S2的大小关系。（不考虑温度对电阻丝阻值的影响）
六、作图题
20．如图是探究“电流与电阻关系”时未连接完整的实验电路，请用笔画线代替导线将电路连接完整。要求：
①导线不能交叉；
②闭合开关后，滑片P向右移动时电流表示数变大。
七、综合题
21．如图所示电路，电源电压为6V且保持不变，R2的阻值为10Ω。
（1）当开关S1闭合、S2断开时，电压表示数为2V，画出等效电路图并求出R1的阻值；
（2）当开关S1和S2均闭合时，求通电10s电路消耗的总电能。
参考答案
1．D
2．B
3．C
4．C
5．B
6．D
7．C
8．D
9．B
10．B
11．20；0；20
12．20；20；增大
13．2.5；35
14．15；0.9；13.5
15．2V；2.5A
16．2：5；2：7
17．断开；右；10；右；见解答；灯泡断路；3.8；等于
18．开关；并；D；0.064；4×106；18；10；减小；5
19．S1>S2
20．
21．（1）因串联电路中总电压等于各分电压之和，所以R2两端的电压U2=U−U1=6V−2V=4V
因串联电路中各处的电流相等，所以，电路中的电流I=U2R2=4V10Ω=0.4A
则R1的阻值R1=U1I=2V0.4A=5Ω
（2）解： 当开关S1和S2均闭合时，R2被短路，电路为R1的简单电路，电压表测电源两端的电压。此时电路中的电流I'=UR1=6V5Ω=1.2A
则10s时间内电流流过整个电路所做的功W=UI't=6V×1.2A×10s=72J
答：当开关S1和S2均闭合时，求通电10s电路消耗的总电能为72J。光照强度E/cd
1
2
3
4
5
6
光敏电阻R/Ω
80
50
30
24
20
18
