14.3　欧姆定律的应用 习题课件2025-2026学年物理沪粤版九年级上册

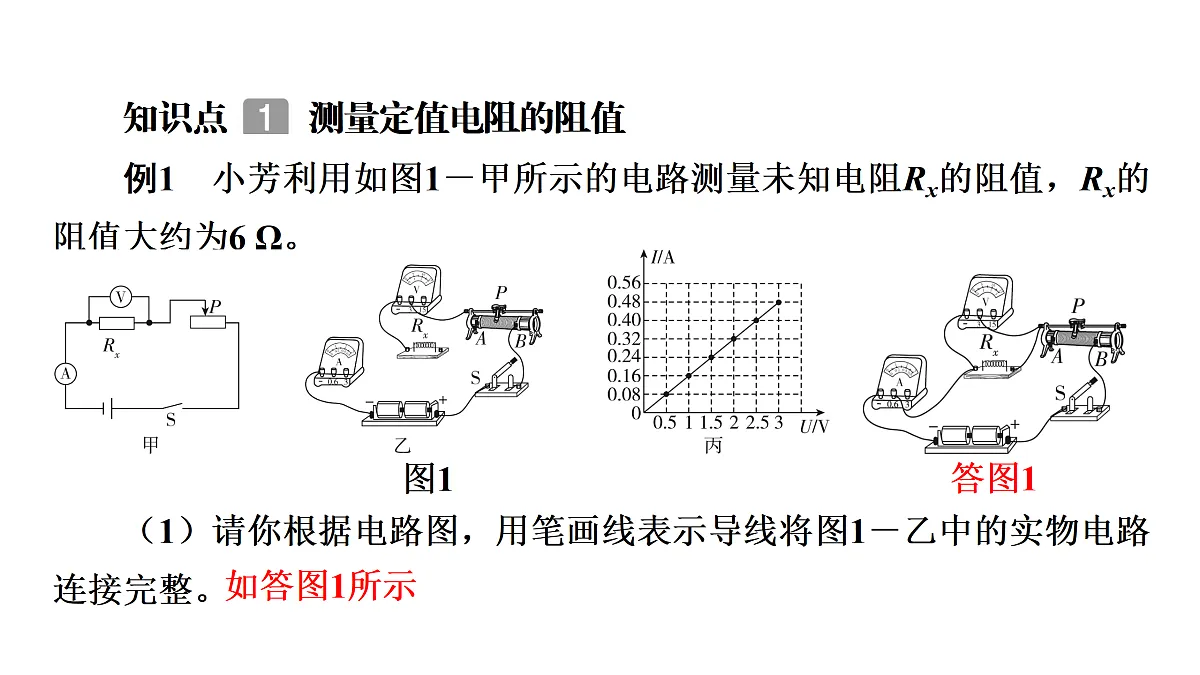

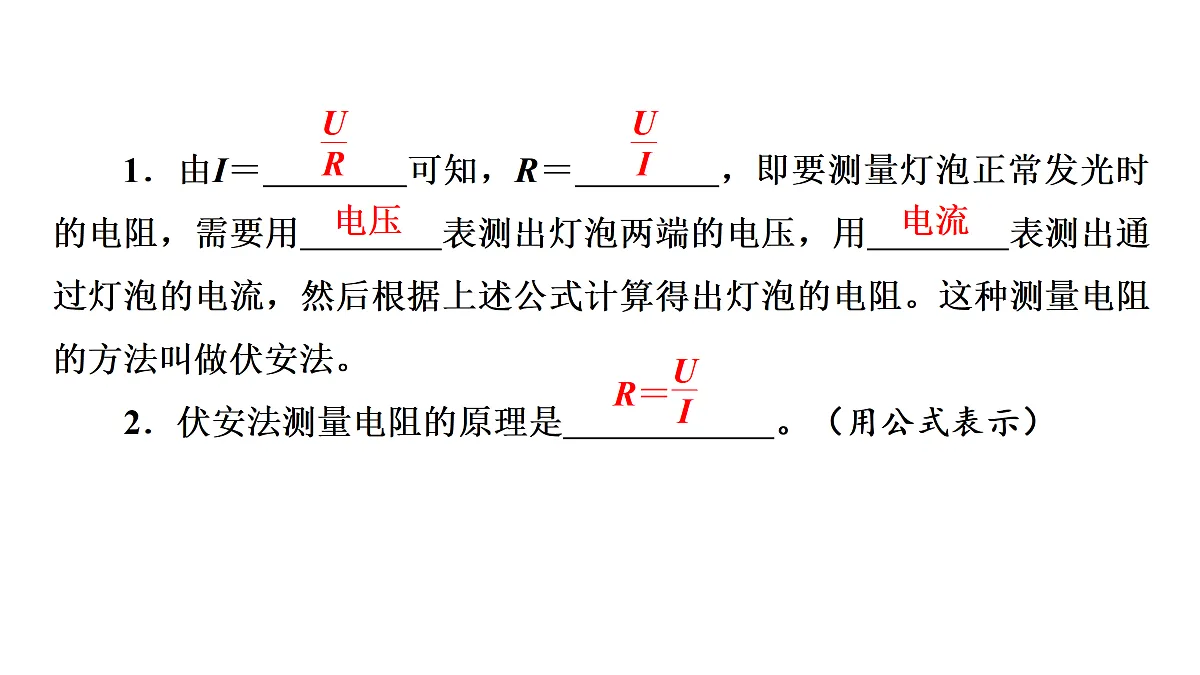

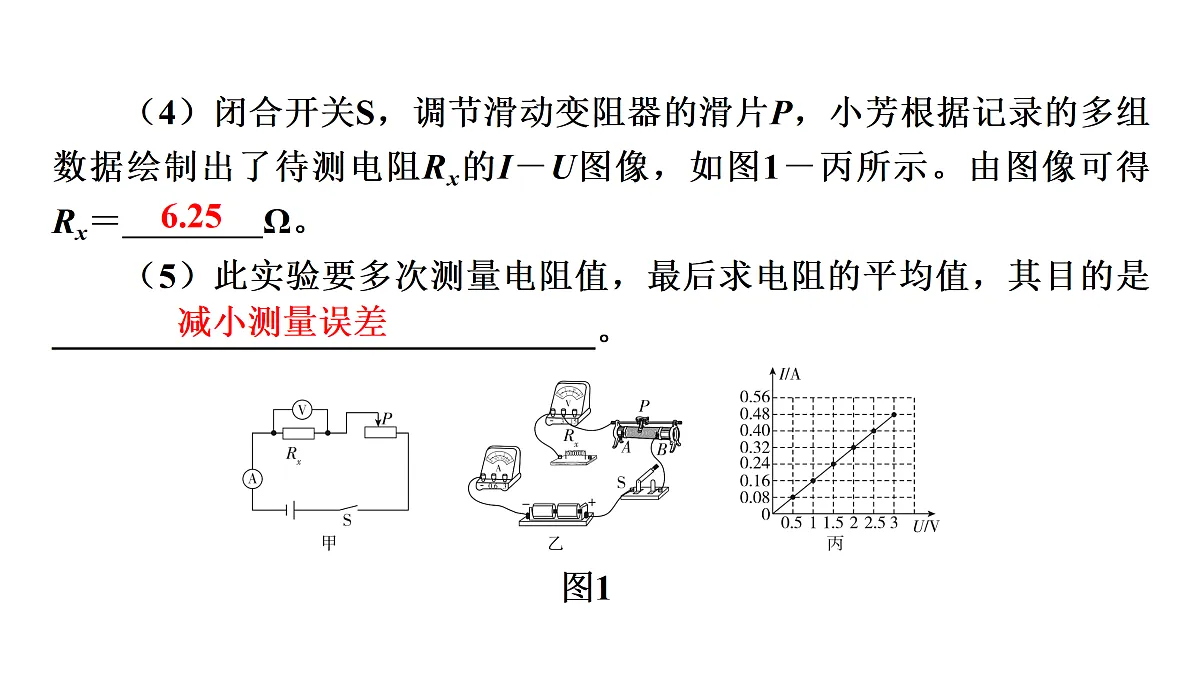

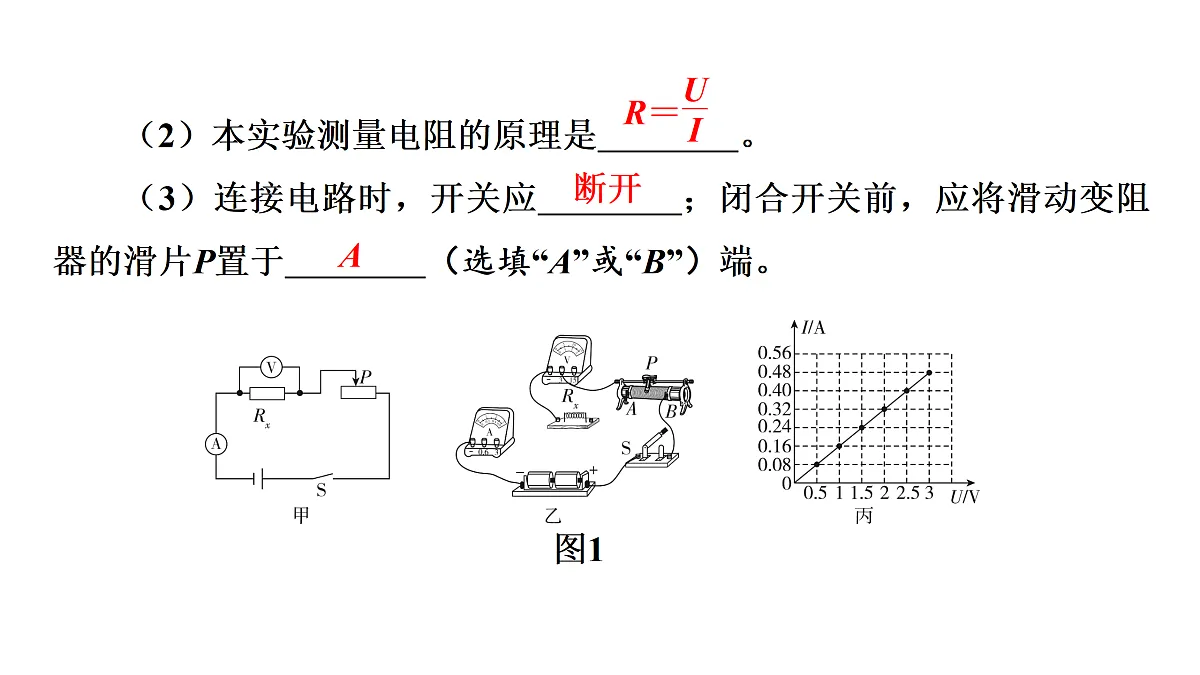

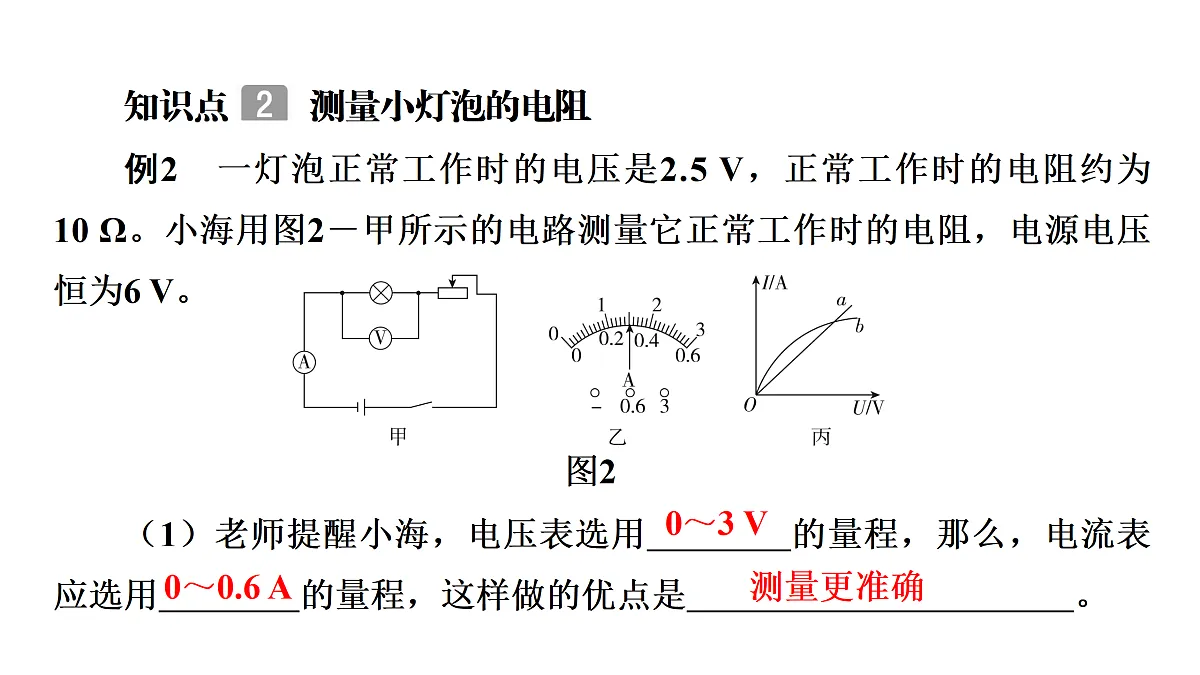

[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]课堂小测要点梳理典例精练14．3　欧姆定律的应用第1课时　利用欧姆定律测量电阻第十四章　欧姆定律伏安法测电阻实验中的故障分析要点梳理1．由I＝　　　　可知，R＝　　　　，即要测量灯泡正常发光时的电阻，需要用　　　　表测出灯泡两端的电压，用　　　　表测出通过灯泡的电流，然后根据上述公式计算得出灯泡的电阻。这种测量电阻的方法叫做伏安法。2．伏安法测量电阻的原理是　　　　　　。（用公式表示）电压电流典例精练知识点 测量定值电阻的阻值例1　小芳利用如图1－甲所示的电路测量未知电阻Rx的阻值，Rx的阻值大约为6 Ω。（1）请你根据电路图，用笔画线表示导线将图1－乙中的实物电路连接完整。图1（2）本实验测量电阻的原理是　　　　。（3）连接电路时，开关应　　　　；闭合开关前，应将滑动变阻器的滑片P置于　　　　（选填“A”或“B”）端。图1断开A（4）闭合开关S，调节滑动变阻器的滑片P，小芳根据记录的多组数据绘制出了待测电阻Rx的I－U图像，如图1－丙所示。由图像可得 Rx＝　　　　Ω。（5）此实验要多次测量电阻值，最后求电阻的平均值，其目的是_______________________________。图16.25减小测量误差知识点 测量小灯泡的电阻例2　一灯泡正常工作时的电压是2.5 V，正常工作时的电阻约为 10 Ω。小海用图2－甲所示的电路测量它正常工作时的电阻，电源电压恒为6 V。（1）老师提醒小海，电压表选用　　　　的量程，那么，电流表应选用　　　　的量程，这样做的优点是　　　　　　　　　　　。图20～3 V0～0.6 A测量更准确（2）小海按所选量程连接好电路进行实验。将滑动变阻器的滑片移到某点时，电压表的示数为2.2 V，为测量灯泡正常工作时的电阻，应将滑片向　　　　（选填“左”或“右”）端移动。（3）灯泡正常工作时，电流表的示数如图2－乙所示，则灯泡正常工作时的电阻为　　　　Ω。（结果保留1位小数）图2左8.3（4）同组的小明测量了另外一个灯泡在不同电压下工作的电阻，实验数据记录如下表。通过计算发现，灯泡在不同的电压下工作时，灯丝的电阻不同，原因是　　　　　　　　　　　　　　　　　　　　。 灯丝电阻受到温度影响，温度越高，电阻越大（5）小海指出小明设计的表格中的错误是_____________________________________________________________________。（6）小明根据实验测得的数据绘制的灯泡的I－U图像，是图2－丙中的图线　　　　（选填“a”或“b”）。图2 灯泡的电阻随温度的变化而变化，不应设计电阻平均值一栏b课堂小测A图320增大小灯泡的电阻随温度的升高而增大图4图4小灯泡断路A2.55伏安法测电阻实验中的故障分析1．判断电路故障的步骤：（1）第一步判断故障原因，通过看　　　　是否有示数（2）第二步判断故障位置，通过看　　　　是否有示数。有示数——　　　　；无示数——　　　　。电流表短路断路电压表2．电路故障与电表示数。等效电路图：等效电路图：无有等效电路图：等效电路图：有无3.其他连接问题。不发光有无不发光有无要点梳理图1例2　(1)0～3 V　0～0.6 A　测量更准确　(2)左　(3)8.3(4)灯丝电阻受到温度影响，温度越高，电阻越大(5)灯泡的电阻随温度的变化而变化，不应设计电阻平均值一栏(6)b课堂小测1．A2．20　增大　小灯泡的电阻随温度的升高而增大3．(1)如图2所示(2)小灯泡断路　(3)A　2.5　5伏安法测电阻实验中的故障分析1．(1)电流表　短路　断路　(2)电压表2．①无图2②如图1所示　有 ③如图2所示　有 ④如图3所示　无3．①不发光　有　无　②不发光　有　无图1图2图3[默写、古代诗歌阅读及文言文阅读对应九上第三单元内容]课堂小测要点梳理典例精练14．3　欧姆定律的应用第2课时　欧姆定律在串联电路中的应用第十四章　欧姆定律要点梳理1．串联电路中电流、电压和电阻的特点（R1、R2串联，如图1）：（均填写表达式）（1）电流：　　　　　　　；（2）电压：　　　　　　　；（3）电阻：　　　　　　　。图1I＝I1＝I2U＝U1＋U2R总＝R1＋R2典例精练新教材新增　探究串联电路中电阻的特点推导证明　串联电路的总电阻等于串联导体的电阻之和。（1）根据欧姆定律可得，U总＝IR总，U1＝　　　　，U2＝　　　　。（2）因为串联电路中，U总＝　　　　，代入（1）得到IR总＝　　　　　　。（3）因为I＝I1＝I2，化简得到电阻关系：　　　　　　。注意：两个导体串联后相当于增大了导体的　　　　（其等效电路如图2所示），因此串联电路的总电阻大于其中任何一个电阻。图2I1R1I2R2U1＋U2I1R1＋I2R2R总＝R1＋R2长度知识点 串联电路的计算例1　如图3所示，电源电压U保持不变，闭合开关后，电压表V1的示数为2 V，电压表V2的示数为6 V，电阻R1的阻值为4 Ω。求：（1）R2两端的电压；（2）通过R2的电流；（3）R2的阻值；（4）电路中的总电阻。图3知识点 串联电路的比例问题例2　甲、乙两个电阻的阻值分别为30 Ω和20 Ω，把它们串联后接入电路，通过它们的电流之比是　　　　，它们两端的电压之比是　　　　。1∶13∶2知识点 串联电路的动态分析 例3　如图4所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，电压表示数将　　　　，电流表示数将　　　　，电压表与电流表的示数之比将　　　　。（均选填“变大”“变小”或“不变”）图4变小变小不变知识点 串联电路的图像问题例4　图5是定值电阻R1、R2的电流与电压关系的图像。由图像可知，R1　　　R2（选填“＞”“＜”或“＝”）。如果将R1、R2串联在电路中，当通过R1的电流为0.2 A时，R1、R2两端的总电压为　　　V，总电阻为　　　　Ω。图5
