初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第4节 电流的测量课前预习课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第4节 电流的测量课前预习课件ppt，共17页。

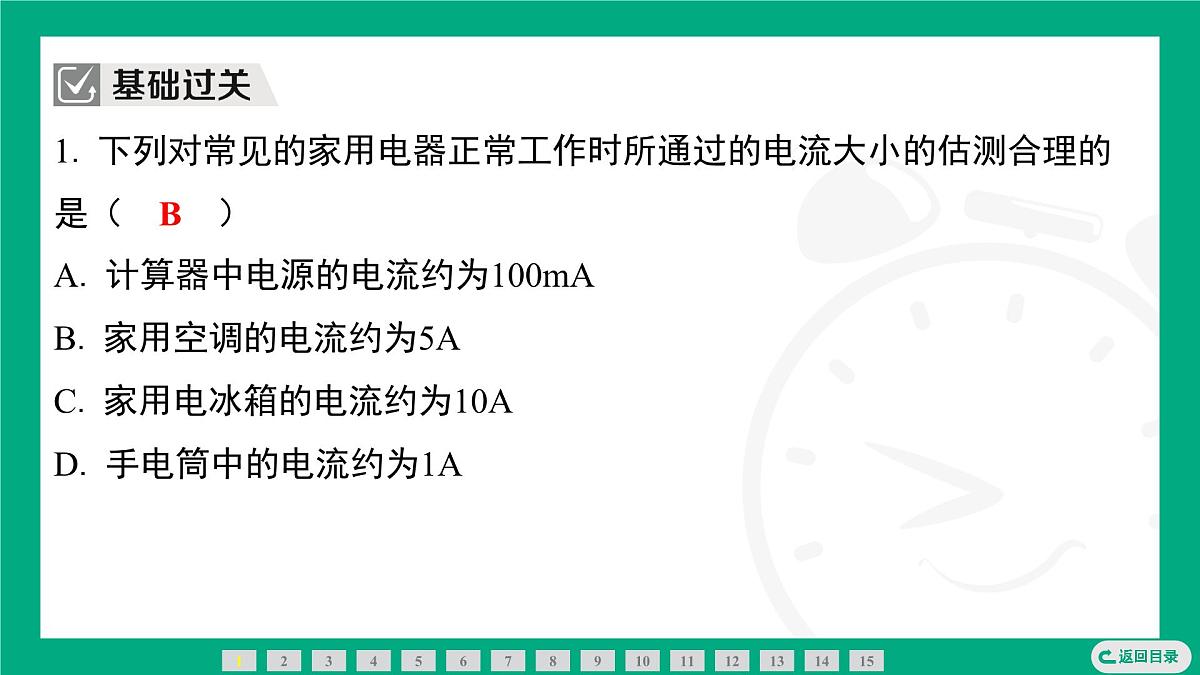

1. 下列对常见的家用电器正常工作时所通过的电流大小的估测合理的 是（　B　）

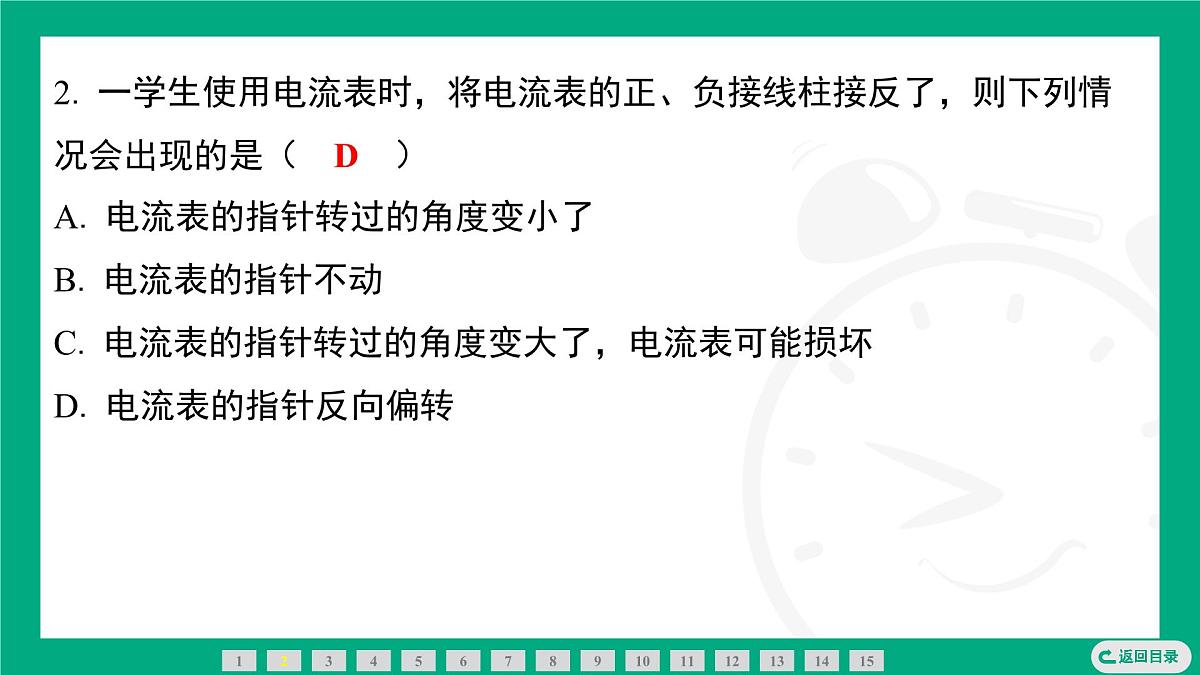

2. 一学生使用电流表时，将电流表的正、负接线柱接反了，则下列情 况会出现的是（　D　）

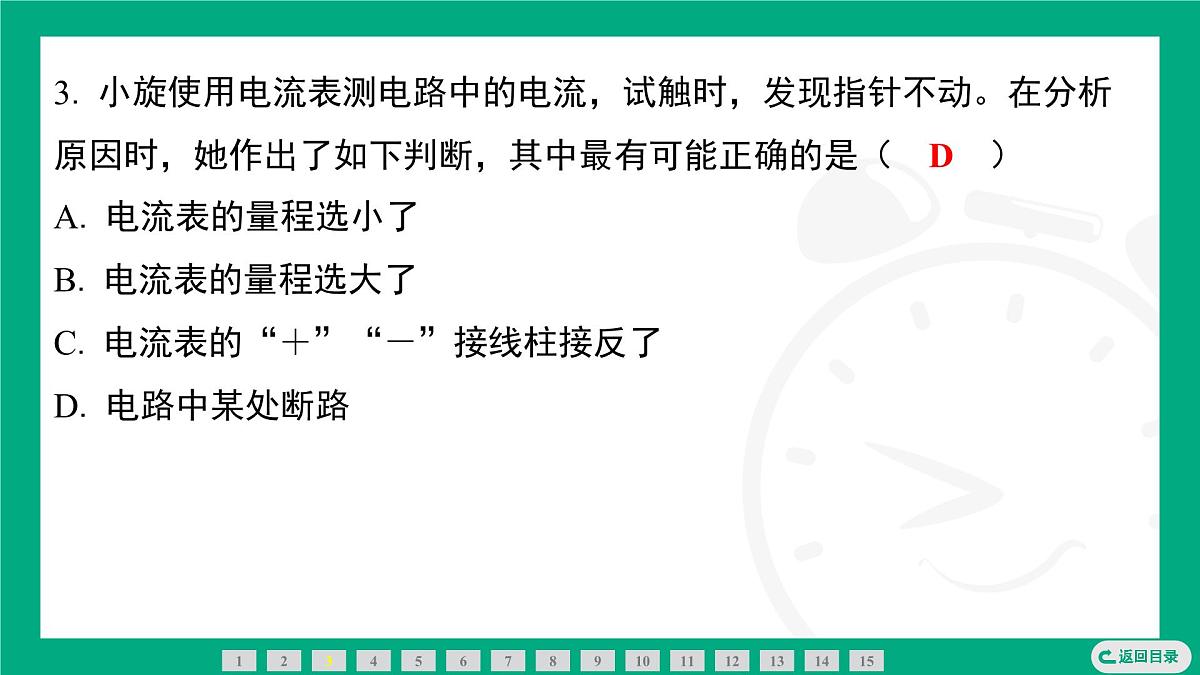

3. 小旋使用电流表测电路中的电流，试触时，发现指针不动。在分析 原因时，她作出了如下判断，其中最有可能正确的是（　D　）

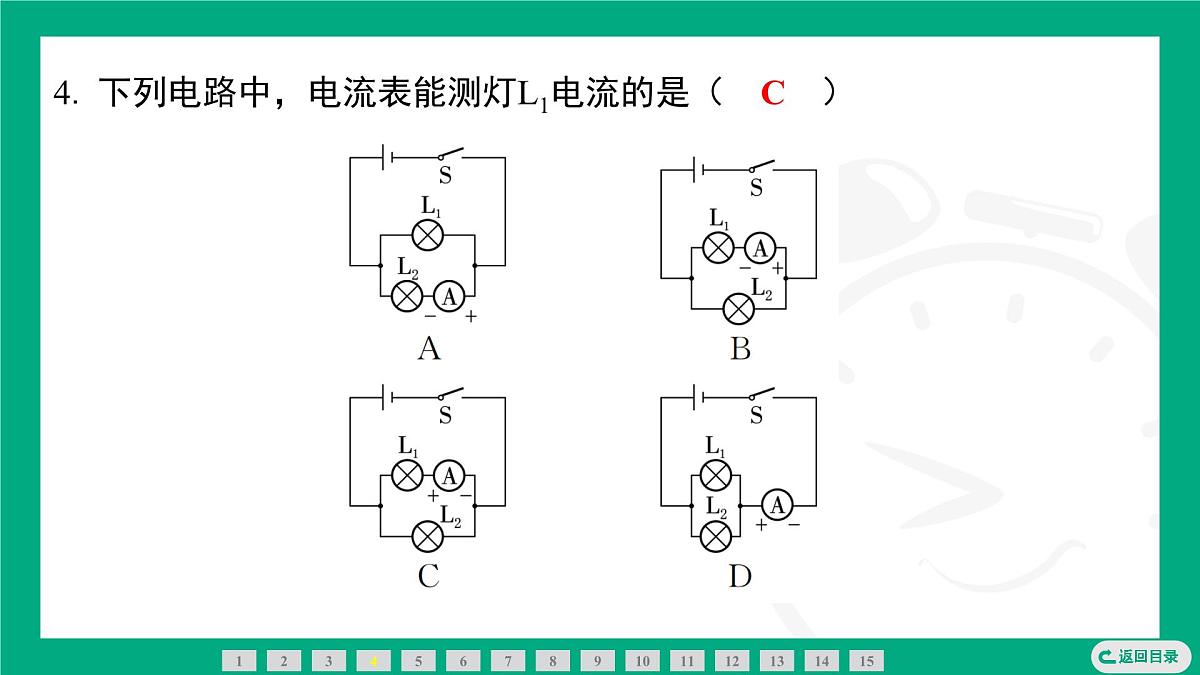

4. 下列电路中，电流表能测灯L1电流的是（　C　）

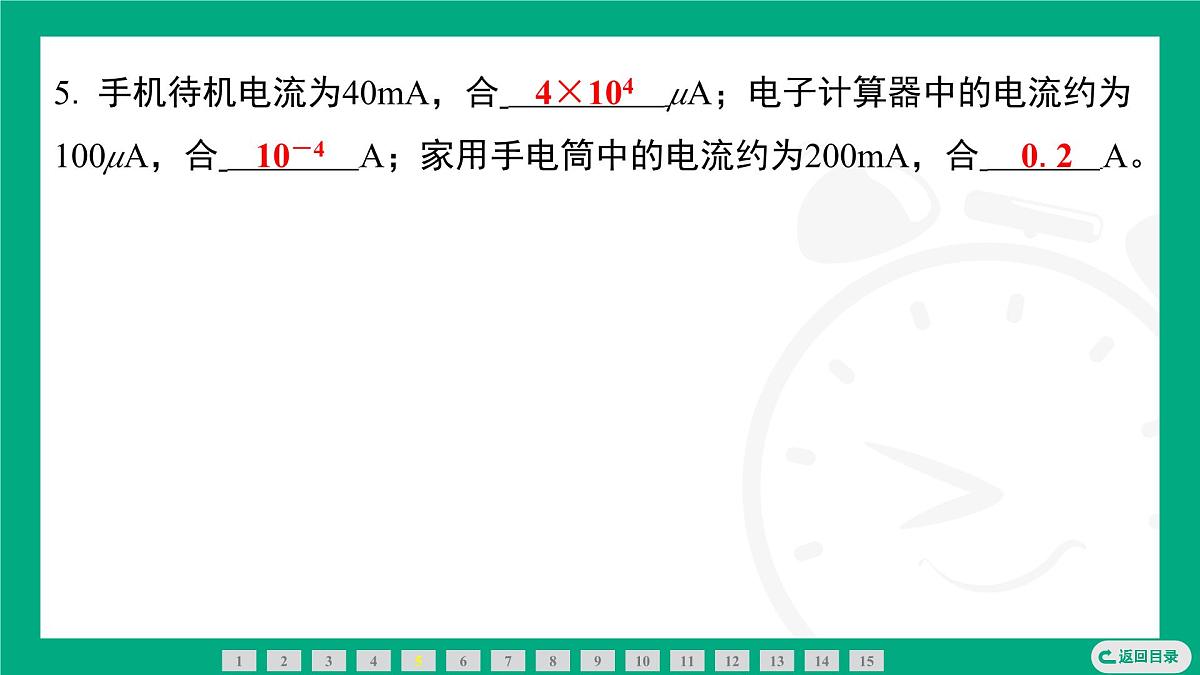

5. 手机待机电流为40mA，合 μA；电子计算器中的电流约为 100μA，合 A；家用手电筒中的电流约为200mA，合 A。

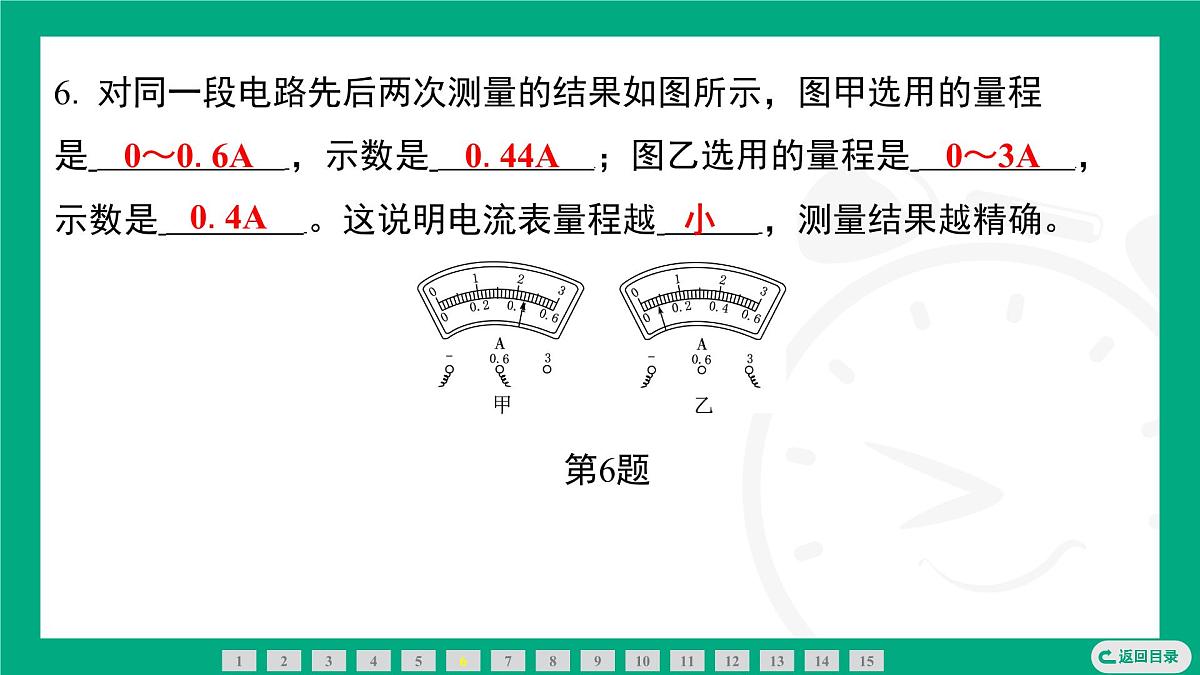

6. 对同一段电路先后两次测量的结果如图所示，图甲选用的量程 是 ，示数是 ；图乙选用的量程是 ，示数是 。这说明电流表量程越 ，测量结果越精确。
　 第6题
7. 图中甲、乙、丙三只电流表的示数分别是0.24A、0.3A和1.7A，请 把电流表三次测量所使用的量程及指针位置完全表示出来。
　 　
8. 如图甲所示为测量通过小灯泡L1中电流的电路图，试在图乙中画出对 应的实物接线图（电流表选用0～0.6A的量程）。
9. 电流表在电路中相当于一根导线。如图所示，粗心的小强把电流表 并联在灯L1的两端。如果此时闭合开关，那么一定会发生的是 （　C　）
10. 如图所示电路，要直接测出通过灯泡L1的电流，应将电流表 （　B　）
第10题
11. 两名同学在做“用电流表测量电流”的分组实验中，闭合开关前， 他们的电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表 指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用 上，分别存在的问题是（　A　）
　　 第11题
12. 观察下列四幅电路图，并填空。
　 　 第12题
（1） 在图甲所示的电路中，电流表测的是 ⁠ 的电流。
（2） 在图乙所示的电路中，电流表测的是通过 的电流。
（3） 图丙中的电路出现的错误是 ⁠。
（4） 图丁中的电路出现的错误是 ⁠。
干路（或L1和L2）　
电流表正、负接线柱接反了　
13. 根据实物连接图，在虚线框中画出它的对应电路
14. 如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补 上。补上后要求：（1） 两灯泡并联；（2） 电流表测通过灯L1的电流 （约为0.5A）。
