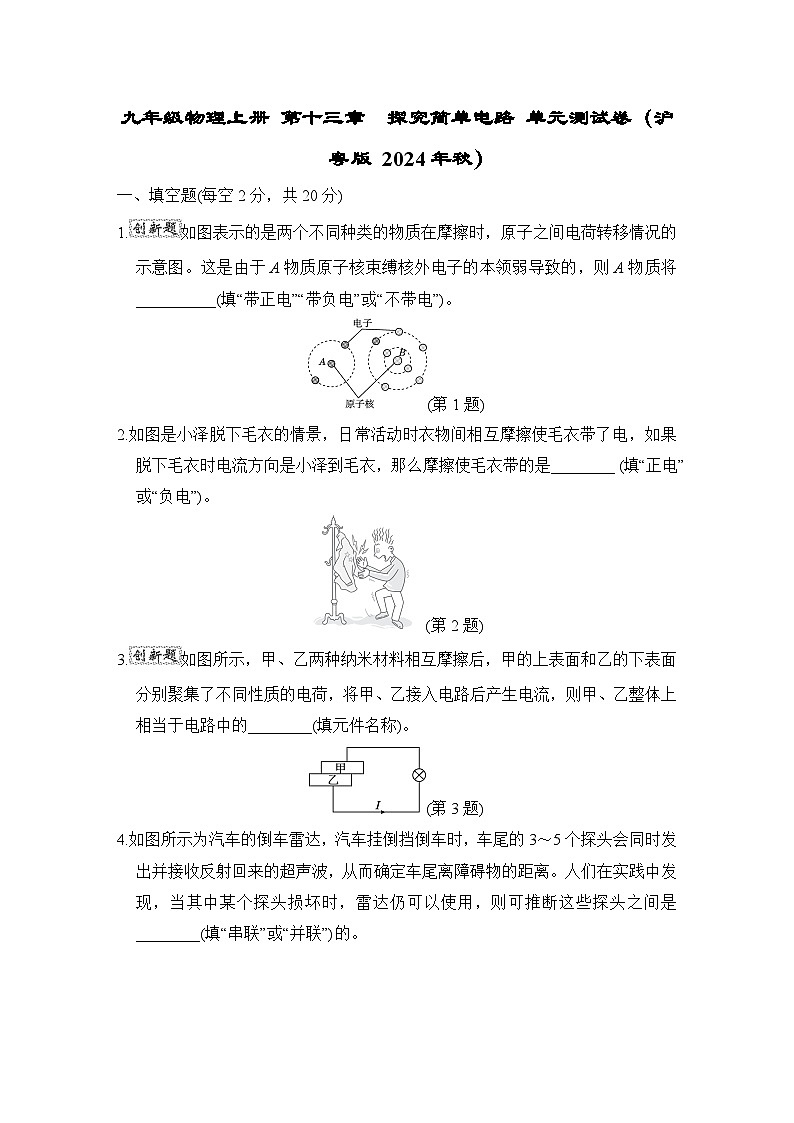

九年级物理上册 第十三章　探究简单电路 单元测试卷（沪粤版 2024年秋）

这是一份九年级物理上册 第十三章　探究简单电路 单元测试卷（沪粤版 2024年秋），共8页。试卷主要包含了填空题，选择题，实验探究题等内容，欢迎下载使用。
1.如图表示的是两个不同种类的物质在摩擦时，原子之间电荷转移情况的示意图。这是由于A物质原子核束缚核外电子的本领弱导致的，则A物质将__________(填“带正电”“带负电”或“不带电”)。
(第1题)
2.如图是小泽脱下毛衣的情景，日常活动时衣物间相互摩擦使毛衣带了电，如果脱下毛衣时电流方向是小泽到毛衣，那么摩擦使毛衣带的是________ (填“正电”或“负电”)。
(第2题)
3.如图所示，甲、乙两种纳米材料相互摩擦后，甲的上表面和乙的下表面分别聚集了不同性质的电荷，将甲、乙接入电路后产生电流，则甲、乙整体上相当于电路中的________(填元件名称)。
(第3题)

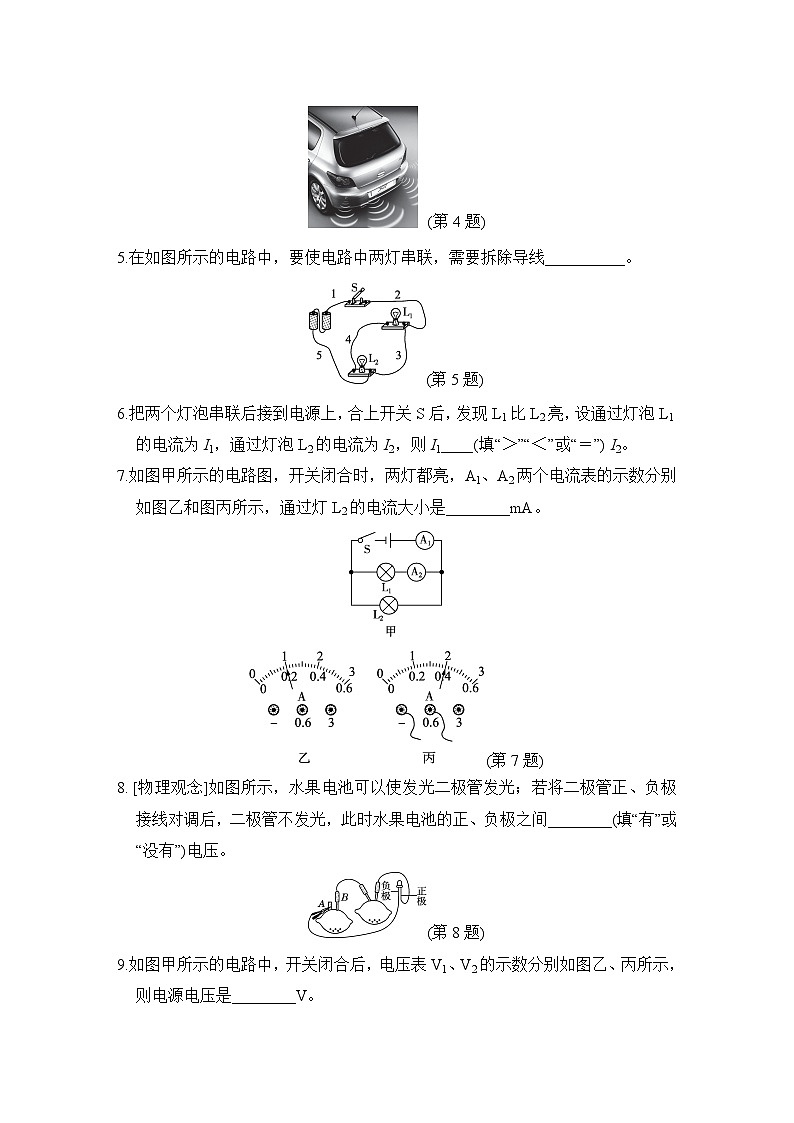

4.如图所示为汽车的倒车雷达，汽车挂倒挡倒车时，车尾的3～5个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。人们在实践中发现，当其中某个探头损坏时，雷达仍可以使用，则可推断这些探头之间是________(填“串联”或“并联”)的。
(第4题)
5.在如图所示的电路中，要使电路中两灯串联，需要拆除导线__________。
(第5题)
6.把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1____(填“＞”“＜”或“＝”) I2。
7.如图甲所示的电路图，开关闭合时，两灯都亮，A1、A2两个电流表的示数分别如图乙和图丙所示，通过灯L2的电流大小是________mA。
(第7题)
8. [物理观念]如图所示，水果电池可以使发光二极管发光；若将二极管正、负极接线对调后，二极管不发光，此时水果电池的正、负极之间________(填“有”或“没有”)电压。
(第8题)

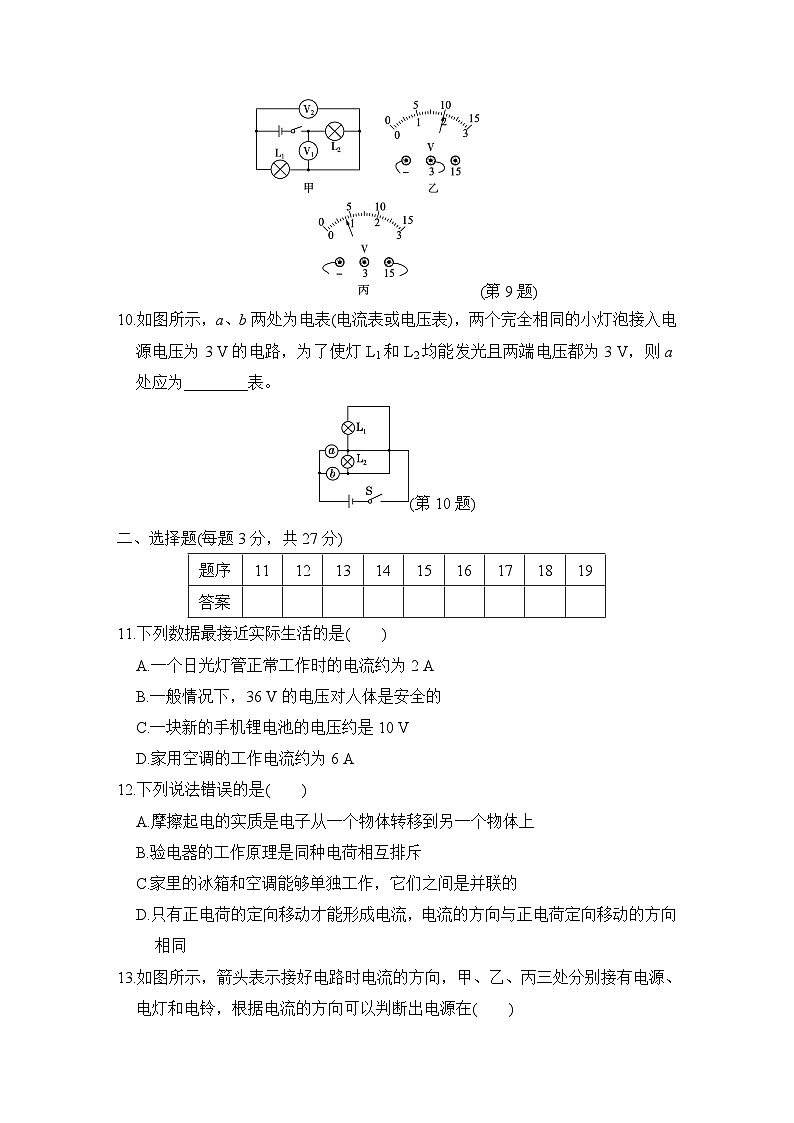

9.如图甲所示的电路中，开关闭合后，电压表V1、V2的示数分别如图乙、丙所示，则电源电压是________V。
(第9题)
10.如图所示，a、b两处为电表(电流表或电压表)，两个完全相同的小灯泡接入电源电压为3 V的电路，为了使灯L1和L2均能发光且两端电压都为3 V，则a处应为________表。
(第10题)
二、选择题(每题3分，共27分)
11.下列数据最接近实际生活的是( )
A.一个日光灯管正常工作时的电流约为2 A
B.一般情况下，36 V的电压对人体是安全的
C.一块新的手机锂电池的电压约是10 V
D.家用空调的工作电流约为6 A
12.下列说法错误的是( )
A.摩擦起电的实质是电子从一个物体转移到另一个物体上
B.验电器的工作原理是同种电荷相互排斥
C.家里的冰箱和空调能够单独工作，它们之间是并联的
D.只有正电荷的定向移动才能形成电流，电流的方向与正电荷定向移动的方向相同
13.如图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃，根据电流的方向可以判断出电源在( )
(第13题)
A.甲处
B.乙处
C.丙处
D.任何一处均可
14.关于如图所示的电路图，下列说法正确的是( )
(第14题)
A.只闭合S1，两个灯泡串联
B.只闭合S2，只有灯泡L2发光
C.只闭合S1和S2，灯泡L1发光
D.只闭合S1和S3，两个灯泡并联
15.如图所示，小明在参观未成年人法治教育基地时，发现在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是( )
(第15题)
A.两个模块相当于开关，彼此串联
B.两个模块相当于开关，彼此并联
C.两个模块相当于电源，彼此并联
D.两个模块相当于电源，彼此串联
16.如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为( )
(第16题)
A.L1断路、L2断路
B.L1断路、L2通路
C.L1通路、L2断路
D.L1短路、L2断路
17.如图所示电路，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2(所有电表的读示均不为零)，那么下列关系式正确的是( )
(第17题)
A.U2＝U1＝U3；I1＝I2
B.U2＝U1＋U3；I1＝I2
C.U3＝U1＋U2；I1＝I2
D.U3＝U1＋U2；I1＞I2
18.如图所示的电路中有两个小灯泡、两个电表(电流表或电压表)，在图中〇内填入合适的元件，要求开关闭合时两灯泡均能发光，且两电表的示数均不为零，则下列符合要求的是( )
(第18题)
A.a为小灯泡，b为电流表，c为电压表
B.a为电流表，b为小灯泡，c为电压表
C.a、b均为电流表，c为小灯泡
D.a为小灯泡，b为电压表，c为电流表
19.电视比赛中常用到的抢答器，其原理是：任意一位选手按下抢答器时显示屏亮灯(红灯或绿灯)，同时扬声器发出声音。以下符合这一要求的电路是( )
A B
C D
三、实验探究题(第20题9分，第21题14分，共23分)
20.小高同学准备按如图1所示的电路图探究并联电路中电流的规律。
(第20题图1)
(1)请你用笔画线代替导线，按电路图将图2中实物电路连接完整。
(第20题图2)
(2)当他正确地连接电路，并完成下表序号1、2操作步骤，则根据表中数据可知：当开关S1、S2都闭合时，通过灯L1的电流为________。
(3)另一位同学也按图1电路进行实验，连接好电路，闭合开关S1，发现灯L2发光，电流表有示数；当他将开关S1和S2都闭合时，发现L2发光，而灯L1不发光，电流表的示数没有变，则电路可能出现的故障是灯L1________(填“断路”或“短路”)。
21.小明做“探究串联电路的电压关系”的实验，图1是他所设计的实验电路图，电源电压为3 V。
(第21题图1)
(1)若要测量灯L1两端的电压，请在图2中补充完整实物电路连接图。
(第21题图2)
(2)在实验过程中，小明先测灯L1两端的电压，电压表示数如图3所示，则灯L1两端的电压是________V。
(第21题图3)
(3)实验过程中，灯L1的灯丝断了，小明观察到此时电压表的示数为________，灯L2________(填“发光”或“不发光”)。
(4)小明更换了灯泡，接着完成了实验，把数据记录在表中。
分析实验数据，小明得出两个结论：①串联电路的总电压等于各用电器两端的电压之和；②串联电路中，各用电器两端的电压相等。
小明得出的第一个结论时存在一个不足之处：____________________________________________________。
他得出的第二个结论错误的原因是________________________________________________________________________________________________。
题序
11
12
13
14
15
16
17
18
19
答案
序号
开关状态
电流表示数
1
仅S1闭合
0.22 A
2
S1、S2都闭合
0.40 A
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
答案
一、1.带正电
2．负电 3.电源
4．并联 5.3 6.＝
7．600 8.有
9．6 10.电流
二、11.D 12.D 13.B 14.D 15.B
16．B 点拨：由图可知两只灯泡串联，电压表测量L2两端的电压；闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，即可能是灯L1断路，也可能是L1、L2同时断路。将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。
17．B 18.B 19.A
三、20.解：(1)如图所示。
(第20题)
(2)0.18 A
(3)断路
21．解：(1)如图所示。
(第21题)
(2)2.5
(3)3 V；不发光
(4)实验次数过少，结论不具有普遍性；选用相同规格的灯泡做实验
