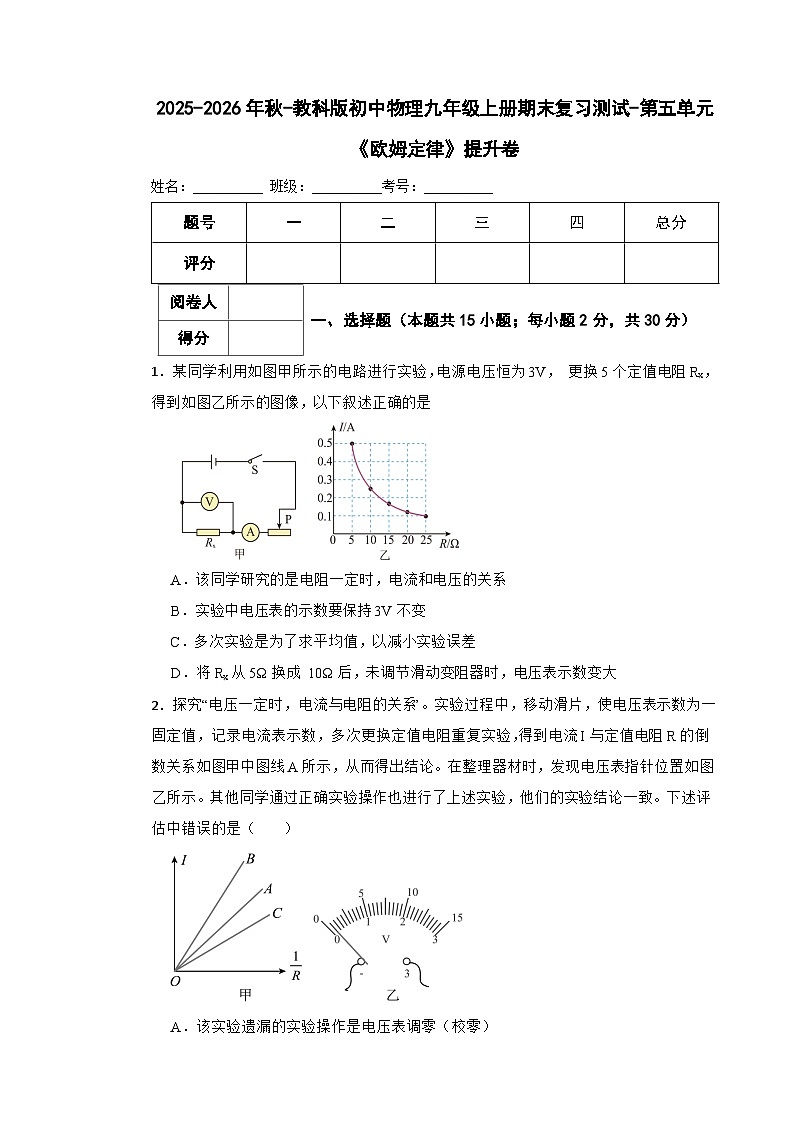

1．某同学利用如图甲所示的电路进行实验，电源电压恒为3V， 更换5个定值电阻Rx， 得到如图乙所示的图像，以下叙述正确的是
A．该同学研究的是电阻一定时，电流和电压的关系
B．实验中电压表的示数要保持3V不变
C．多次实验是为了求平均值，以减小实验误差
D．将Rx从5Ω换成 10Ω后，未调节滑动变阻器时，电压表示数变大
2．探究“电压一定时，电流与电阻的关系”。实验过程中，移动滑片，使电压表示数为一固定值，记录电流表示数，多次更换定值电阻重复实验，得到电流I与定值电阻R的倒数关系如图甲中图线A所示，从而得出结论。在整理器材时，发现电压表指针位置如图乙所示。其他同学通过正确实验操作也进行了上述实验，他们的实验结论一致。下述评估中错误的是（ ）
A．该实验遗漏的实验操作是电压表调零（校零）
B．实验结束后，应先断开开关，再拆除电源两端的导线

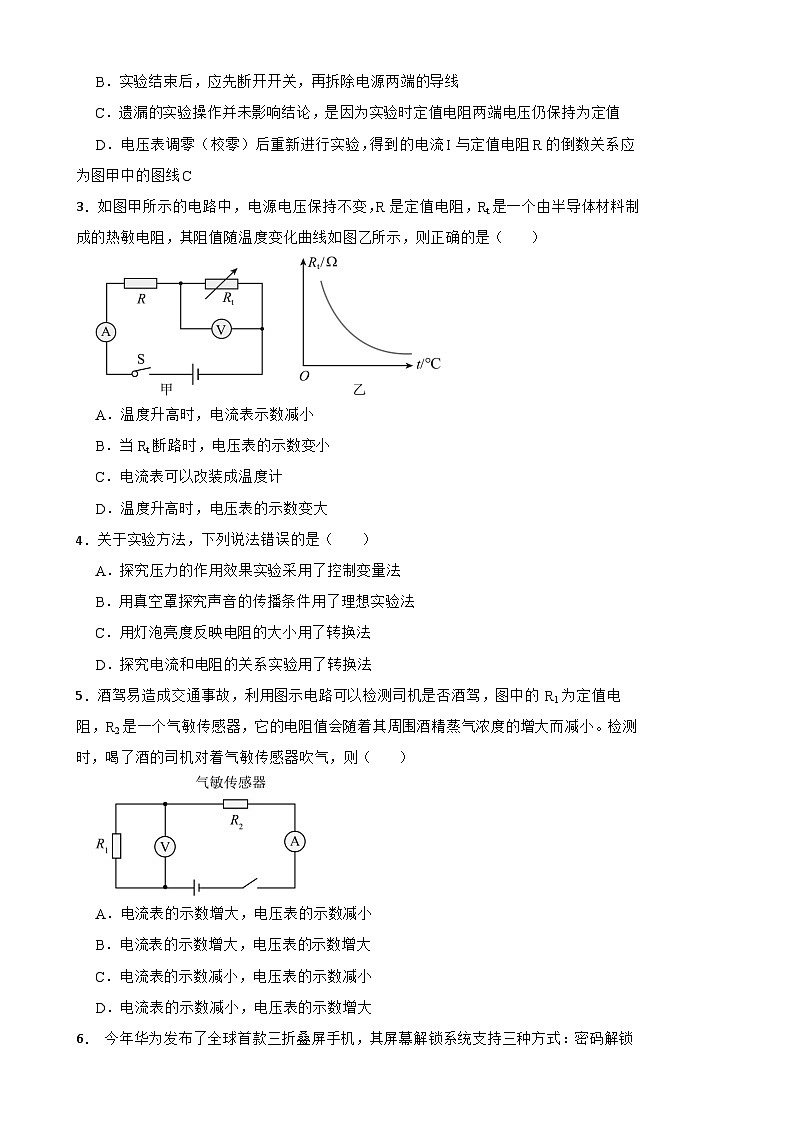

C．遗漏的实验操作并未影响结论，是因为实验时定值电阻两端电压仍保持为定值
D．电压表调零（校零）后重新进行实验，得到的电流I与定值电阻R的倒数关系应为图甲中的图线C
3．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示，则正确的是（ ）
A．温度升高时，电流表示数减小
B．当Rt断路时，电压表的示数变小
C．电流表可以改装成温度计
D．温度升高时，电压表的示数变大
4．关于实验方法，下列说法错误的是（ ）
A．探究压力的作用效果实验采用了控制变量法
B．用真空罩探究声音的传播条件用了理想实验法
C．用灯泡亮度反映电阻的大小用了转换法
D．探究电流和电阻的关系实验用了转换法
5．酒驾易造成交通事故，利用图示电路可以检测司机是否酒驾，图中的 R1为定值电阻，R2是一个气敏传感器，它的电阻值会随着其周围酒精蒸气浓度的增大而减小。检测时，喝了酒的司机对着气敏传感器吹气，则（ ）
A．电流表的示数增大，电压表的示数减小
B．电流表的示数增大，电压表的示数增大
C．电流表的示数减小，电压表的示数减小
D．电流表的示数减小，电压表的示数增大

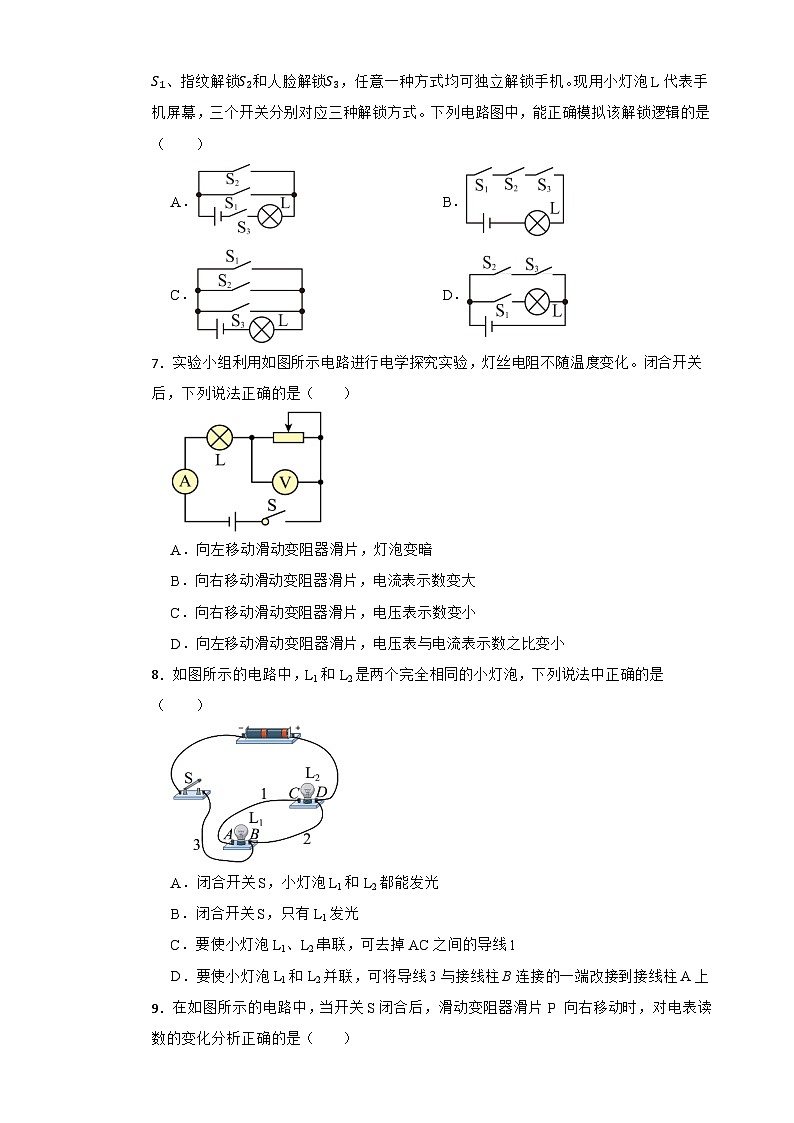

6． 今年华为发布了全球首款三折叠屏手机，其屏幕解锁系统支持三种方式：密码解锁S1、指纹解锁S2和人脸解锁S3，任意一种方式均可独立解锁手机。现用小灯泡L代表手机屏幕，三个开关分别对应三种解锁方式。下列电路图中，能正确模拟该解锁逻辑的是（ ）
A．B．
C．D．
7．实验小组利用如图所示电路进行电学探究实验，灯丝电阻不随温度变化。闭合开关后，下列说法正确的是（ ）
​​
A．向左移动滑动变阻器滑片，灯泡变暗
B．向右移动滑动变阻器滑片，电流表示数变大
C．向右移动滑动变阻器滑片，电压表示数变小
D．向左移动滑动变阻器滑片，电压表与电流表示数之比变小
8．如图所示的电路中，L1和L2是两个完全相同的小灯泡，下列说法中正确的是（ ）
A．闭合开关S，小灯泡L1和L2都能发光
B．闭合开关S，只有L1发光
C．要使小灯泡L1、L2串联，可去掉AC之间的导线1
D．要使小灯泡L1和L2并联，可将导线3与接线柱B连接的一端改接到接线柱A上
9．在如图所示的电路中，当开关S闭合后，滑动变阻器滑片 P 向右移动时，对电表读数的变化分析正确的是（ ）
A．电流表A、电压表V1示数都减小，电压表 V2示数增大
B．电流表A、电压表 V1示数都变大，电压表 V2示数变小
C．电流表A的示数减小，两电压表示数不变
D．三个电表的示数都不变
10．如图所示是小燕利用实验室常用仪器，设计测量未知电阻Rx阻值的三种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，实验中只能闭合或断开开关，其中能够测量出Rx阻值的电路是( )
A．①②③都可以B．只有①③
C．只有②③D．只有①②
11．如图是小湘设计的一款测定水箱内水量的装置。其中R是滑动变阻器的电阻片，滑片跟滑杆相连，滑杆可以绕着O点转动，另一端固定着浮子。电源电压保持不变，当水箱内水位上升时（ ）
A．水对箱底的压强变小B．R接入电路的电阻变大
C．电路中的电流变小D．电压表的示数变大
12．某同学利用图甲所示电路测量标有“2.5V”字样的小灯泡电阻。关于该实验，下列说法错误的是（ ）
A．该实验的原理是R=UI
B．若灯泡正常工作时测得的电流如图乙所示，则此时电阻约为8.3Ω
C．闭合开关前滑动变阻器滑片应移至最右端
D．可以多次实验求平均值减小误差
13．小乐想利用两块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接好了实验电路，如图所示。闭合开关S1、S2读出电流表A1的示数为I1，电流表A2的示数为I2。则下列四个选项中，Rx的表达式正确的是（ ）
A．Rx=I1−I2I2R0B．Rx=I2R0I2
C．Rx=I2I1−I2R0D．Rx=I1R0I1
14．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U−I的图像，如图所示。对于图像的分析，以下说法错误的是（ ）
A．图甲是定值电阻的U−I图像，图乙是小灯泡的U−I图像
B．由图像可知，通过定值电阻的电流和定值电阻两端的电压成正比
C．由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
D．为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
15．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子，油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变电路中电压表示数。下列分析正确的是（ ）
A．油量减少时，滑动变阻器阻值变大，电压表示数变大
B．油量减少时，滑动变阻器阻值变小，电压表示数变小
C．油量增加时，滑动变阻器阻值变大，电压表示数变小
D．油量增加时，滑动变阻器阻值变小，电压表示数变大
16．小芳为了探究“通过导体的电流与导体两端电压的关系”，设计了如图甲所示的电路图(电源电压3 V恒定，电阻R一定).
（1）连接电路时，开关应 (填“断开”或“闭合”).闭合开关前，滑动变阻器的滑片 P 应处于 (填“A”或“B”)端.
（2）闭合开关，调节滑动变阻器滑片的位置，得到下表中数据.
①导体两端的电压为2.5V时，电流表示数如图乙所示，读数是 A.
②由实验可以得出：电阻一定时，通过导体的电流与它两端的电压成 比.
17．按照图甲连接电路，探究通过导体的电流与电压、电阻的关系，电源电压恒为3V，三个定值电阻Ra、Rb、Rc.探究通过导体的电流与它两端电压的关系时，先将电阻 Ra接入电路：将滑动变阻器的滑片P移至阻值最大端，闭合开关，读出电压表、电流表的示数.移动滑片P，改变电阻两端电压继续探究，根据实际所测数据，以电流F为纵坐标，以电压U 为横坐标，在坐标系中描点画出Ra的I-U图像a、再分别将Rb、R，接入电路，采用同样的方式探究，得到图像b、c，如图乙所：示.则Ra的阻值为 Ω；单独分析图乙中每条I-U图.像，可知：当导体电阻，一定时， ；实验中滑动变阻器的最大阻值为 Ω.为了探究.电流与电阻的关系，分别将三个电阻接入电路，需要保持电、阻两端电压不变，则该电压的最小值为 V.
18．如图所示电路中，电阻R1和R2的连接方式为 联。已知电源电压为9V且保持不变，R1的阻值为10Ω。闭合开关后，通过R1的电流为 A，此时电流表的示数为1.2A，R2的阻值为 Ω。
19．电阻R和灯泡L 的 I-U图像如图所示，当电阻R和灯泡L并联在某一电源上时，干路中的电流为0.9A，则电源电压为 V；若将电阻R和灯泡L串联在电压为9V的电源上，此时电路中的电流为 A，灯泡L的电阻为 Ω。
20．如图甲所示是测量未知电阻 Rx的实验电路，定值电阻 R0=15Ω。请完善实验步骤。
只闭合开关S、S1，读出并记录电压表示数U1=1.5V。
再闭合开关 ，读出并记录电压表示数U2。U2的大小如图乙所示，为 V，则Rx= Ω。
21．如图所示，这是通过两个电阻的电流随电压变化的图像，由图中信息可推断，R1 （选填“＞”“＝”或“＜”）R2。将它们串联后接入电路，R1、R2两端的电压分别为U1、U2，则U1∶U2＝ 。
22．小慧同学用如图甲所示的电路测量未知电阻R1的阻值，其中滑动变阻器R的规格为“50Ω 1A”。实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图乙所示，则本次测得R1的阻值为 Ω；若想利用这套器材测量另一个未知电阻R2的阻值（阻值约为150Ω），可将 （填电路中的器材名称）去掉，利用剩余的器材设法测量。
23．如图所示是测量未知电阻Rx的实验电路，电源两端的电压保持不变，定值电阻R0=10Ω。请补充完成主要实验步骤，并进行数据处理。
（1）实验步骤：
①只闭合开关S和S1，读出并记录电流表的示数I1。
② ，读出并记录电流表的示数I2。
③计算Rx的阻值。
（2）I1=0.3A，I2=0.5A，则Rx= Ω。
24．深圳市聚龙科学中学探究电源与电压关系时，电源电压为24V且保持不变，滑动变阻器的最大阻值为40Ω。当滑动变阻器的滑片在最右端时：闭合开关S1、断开开关S2，电路为 R1与滑动变阻器串联，电流表的示数为0.4A，则电阻R1的阻值为 Ω；保持滑片位置不变，断开开关S1、闭合开关S2，电路为R3与滑动变阻器串联，电流表的示数为0.3A，则电阻R3的阻值为 Ω；若将滑片移至最左端（滑动变阻器接入电阻为0），同时闭合S1和S2，此时R1与 R3的连接方式为 ，电路中的总电流为 A。
25．如图甲是“探究电流与电阻的关系”的实验电路图，实验器材有：电源（输出电压为6V）、电流表、电压表、滑动变阻器和开关各一个，定值电阻5个（5Ω、10Ω、15Ω、20Ω、25Ω）和导线若干。
（1）连接电路，闭合开关，电流表指针偏到零刻度线左边，如图乙，原因是 ；
（2）小明先把5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表示数为 V，并记下电流表示数，接着小明将“5Ω”的定值电阻换为“10Ω”，滑动变阻器的滑片位置不变，闭合开关，电压表示数 （选填变大，变小或不变），滑动变阻器应该向 （选填“右”或“左”）调节，以保持电压表示数不变；
（3）正确连接电路，用上述5个定值电阻进行实验得到5组数据，作出电流与电阻的关系图像如图丙，由此可得出实验结论：当 相同时，通过导体的电流与导体的电阻成 ；
（4）滑动变阻器的最大阻值应不小于 Ω。
26．某实验小组用以下电路探究电流与电压的关系，电源电压保持不变，R为定值电阻。
（1）连接电路时，开关应处于 （选填“闭合”或“断开”）状态；
（2）闭合开关s后，向左移动滑动变阻器的滑片P，发现电压表无示数，电流表示数不 断变小，则电路故障可能是定值电阻R发生了 (选填“断路”或“短路”）：
（3）排除故障后，进行实验得到实验数据如上表所示。分析数据可得出结论： 。
（4）物理实验常常需要多次测量，以下实验多次测量的目的与本实验相同的是 （选填“①”“②”或“③”）。
①探究电流与电阻的关系 ②测量定值电阻的阻值 ③测量物体的长度
27． 某实验小组用如图甲所示电路“探究电流与电阻的关系”。
（1）开关闭合前；应将滑动变阻器滑片P移到最 （填“左”或“右”）端；
（2）请在图乙所示虚线框内画出图甲对应的电路图；
（3）闭合开关，移动滑片P发现，电压表始终无示数，电流表始终有示数，其原因可能____；（只填序号）
A．R短路B．R断路C．滑动变阻器短路
（4）下列图中，能正确描述该实验电流随电阻变化的图像是____；
A．B．
C．D．
（5）在电学实验中，下面的三个实验都用到图甲的电路，以下说法正确的是____。
A．研究“电流与电压的关系”可以用灯泡代替定值电阻进行实验
B．研究“电流与电阻的关系”每次更换电阻后，都要移动滑动变阻器使电流表示数不变
C．“伏安法”测定值电阻，多次实验的目的是求平均值，减小误差
D．在A、B、C选项的三个实验中，滑动变阻器的作用是完全一样的
28．探究“电流与电阻的关系”时，实验器材有：学生电源、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω）、开关一个、导线若干。
（1）请用笔画线代替导线将图甲中的实物图连接完整，要求：滑片P向右移动时电压表示数变大，导线不交叉。
（2）连接好电路，将电源电压调至4.5V，滑动变阻器阻值调到最大，闭合开关S，移动滑片P，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是_________（填序号）。
A．滑动变阻器断路B．定值电阻R断路C．定值电阻R短路
（3）排除故障后利用前四个定值电阻进行实验，图乙是根据实验数据得到的I-R图像：
①其中阴影部分面积表示的物理量是 ，其值为 ；
②由实验图像可得出结论：在电压一定时， 。
（4）实验时更换为50Ω的定值电阻后，无论怎样移动滑动变阻器的滑片都不能使电压表示数达到原来的数值，为了能完成这次实验，下列措施可行的是_________（填序号）。
A．调高电源电压
B．将电压表改接到滑动变阻器两端
C．在电源和开关之间串联一个15Ω的电阻
（5）实验结束后，该小组用电压表和一个已知最大阻值为R0的滑动变阻器，测量未知电阻Rx的阻值。他们设计了如图丙所示电路图，实验操作如下：
①将滑动变阻器滑片P移到最右端，闭合开关S，此时电压表的示数为U1；
②将滑动变阻器滑片P移到最左端，此时电压表的示数为U2；
③则Rx= （用R0、U1、U2表示）。
29．小红和小华设计一种能自动测定油箱内油面高度的装置。器材有：电源(电压可调)、电流表、电压表、阻值约为 100Ω的电阻片、定值电阻R、细金属杆OABC、浮子(体积为20cm3)、开关、导线、油箱、汽油；汽油为绝缘体.(p油=0.75g/cm3，g取10N/ kg)
（1）她们首先要从电阻片上截取一段阻值为40Ω的电阻，为此连接了如图甲所示的电路。
将鳄鱼夹置于电阻片的B'端，闭合开关S，电压表示数如图乙所示为 V。向A'端缓慢移动鳄鱼夹，观察电流表示数，当示数为 A时，标记鳄鱼夹的位置，则该位置到A2端的阻值即为40Ω。
（2）她们重新调节了电源电压，连接了如图丙所示的装置，电阻R'=40Ω；它与金属杆OA接触良好(摩擦不计).金属杆OABC 可以绕固定点O-自由转动，其重心在OC连线上.浮子可以绕CD轴自由转动。
①在油箱内倒入汽油，当浮子处于图丙所示的位置时，浮子浮在汽油中静止，恰好一半体积浸入汽油，此时浮子所受浮力大小为 N.继续倒油，油面上升、浮子再次静止时，浸在汽油中的体积 (选填“变大”“变小”或“不变”).
②为了在电流表的刻度盘上标出油箱内油面高度，闭合开关S，当OA处于M端的位置，在电流表的刻度盘上标定此时油面高度为0cm，此时电流表示数为0.12A、继续向油箱内倒入汽油，记录油面高度k和对应的电流表示数I，当OA处于N端的位置时，电流表示数为0.6A，数据记录在下表中.则该装置中电源电压为 V，电阻R 阻值为 Ω；当电流表示数为0.5A时，油面高度为 cm.
30．如图所示的电路中，电源电压不变，R2的阻值为15Ω，闭合开关之后，电压表的示数为3V，电流表的示数为0.1A，求：
（1）R1的阻值；
（2）通过R2的电流；
（3）电源电压？
31． 如图所示的电路，电源电压不变，电阻R1的阻值为15Ω，当开关S1闭合、S2断开时，电流表的示数为0.4A；当开关 S1、S2均闭合时，电流表的示数为0.6A.求：
（1）电源电压.
（2）电阻R2的阻值.
32．为了防止酒驾事故的出现，酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω，使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V；
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
答案解析部分
1．【答案】D
2．【答案】D
3．【答案】C
4．【答案】D
5．【答案】B
6．【答案】C
7．【答案】D
8．【答案】D
9．【答案】A
10．【答案】A
11．【答案】D
12．【答案】D
13．【答案】C
14．【答案】D
15．【答案】D
16．【答案】（1）断开；B
（2）0.50；正
17．【答案】5；通过导体的电流与导体两端的电压成正比；25；1.3
18．【答案】并；0.9；30
19．【答案】4；0.6；5
20．【答案】S2；2.5；10
21．【答案】＜；1∶2
22．【答案】12.5；滑动变阻器
23．【答案】断开开关S1，闭合开关S和S2；15
24．【答案】20；40；并联；1.8
25．【答案】（1）电流表正负接线柱接反了
（2）2；变大；右
（3）导体两端的电压；反比
（4）50
26．【答案】（1）断开
（2）短路
（3）电阻一定，电流和电压成正比
（4）①
27．【答案】（1）右
（2）
（3）A
（4）D
（5）C
28．【答案】（1）
（2）B
（3）电压；3V；通过导体的电流与导体的电阻成反比
（4）C
（5）U1U2−U1R0
29．【答案】（1）12；0.3
（2）0.075；不变；6；10；9.5
30．【答案】（1）解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
由I=UR可得，R1的阻值：R1=U1I=3V0.1A=30Ω；
（2）解：因串联电路中各处的电流相等，
所以，通过R2的电流即为电流表的示数0.1A；
（3）解：因串联电路中总电阻等于各分电阻之和，
所以由欧姆定律可得，电源的电压：U=I(R1+R2)=0.1A×(30Ω+15Ω)=4.5V。
31．【答案】（1）解： 只闭合 S1 时，电路中只有 R1 工作；U=I1R1=0.4A×15Ω=6V
答：电源电压为 6 V ；
（2）解： S1,S2 都闭合时，R1 与 R2 并联：
I2=I−I1=0.6A−0.4A=0.2A.
R2=UI2=6V0.2A=30Ω
答：电阻 R2 阻值为 30Ω ．
32．【答案】解：根据图片可知，变阻器R1与定值电阻R2串联，电流表测电路中的电流，电压表测R2两端的电压。
（1）根据题意可知，酒精气体的浓度为0时，定值电阻R2的电阻为60Ω，此时电压表的示数为6V，
则此时电流表的示数I=I2=U2R2=6V60Ω=0.1A。
答：电压表的示数为6V时，电流表的示数为0.1A。
（2） 电压表的示数为6V时， R1两端的电压U1=U总－U2=8V－6V=2V；
根据欧姆定律可知，此时滑动变阻器R1的电阻值R1=U1I1=2V0.1A=20Ω；
答：电压表的示数为6V时，滑动变阻器R1的电阻值为20Ω。
（3）调零后， 电流表的示数达到0.2A，
此时变阻器两端的电压U1'=I'R1=0.2A×20Ω=4V；
则电压表的示数U2'=U﹣U1'=8V﹣4V=4V。
