初中物理沪粤版（2024）九年级上册14.2 探究欧姆定律达标测试
展开
这是一份初中物理沪粤版（2024）九年级上册14.2 探究欧姆定律达标测试，共28页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题（每小题3分，共21分）
1．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡突然熄灭，电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡断路 ②可能灯泡短路
③可能电阻断路 ④可能电阻短路
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
2．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变

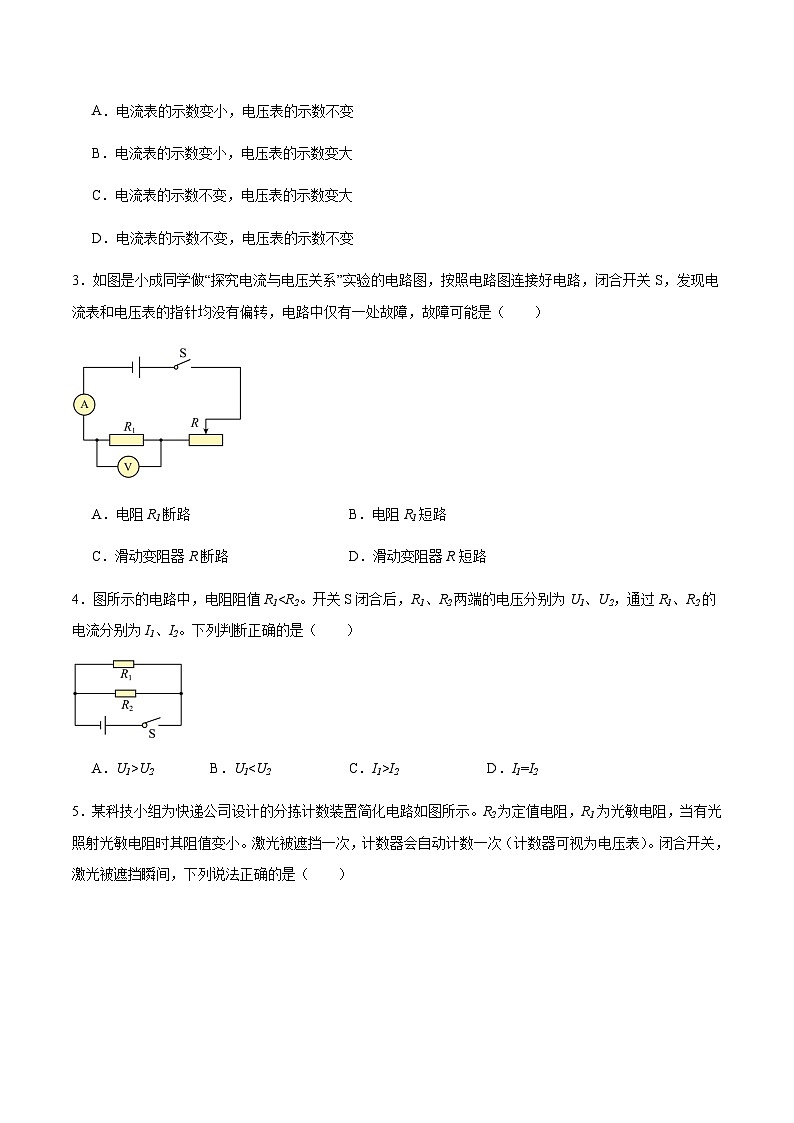

3．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
4．图所示的电路中，电阻阻值R1A．U1>U2B．U1I2D．I1=I2

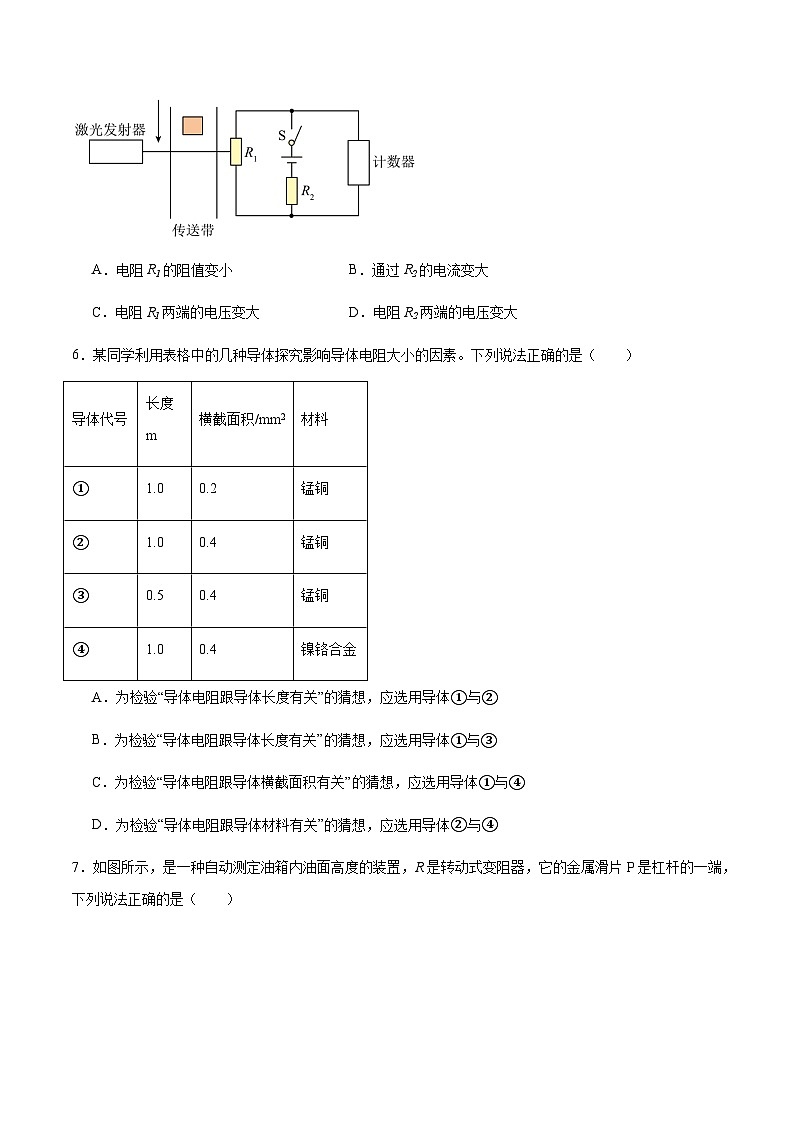

5．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2两端的电压变大
6．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
7．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的
二、填空题（每空2分，共26分）
8．如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
9．如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是___________联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是___________。
10．如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。
11．如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。
12．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为 _____欧；若将两电阻串联后接在3V电源两端，电路中的电流为 _____A。
13．如图是关于电阻R1、R2的电流与电压关系的图像，则R1=___________Ω，若将R1、R2串联接在电路中时，通过R1的电流为0.2A，则电源电压为___________V。
14．如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。
三、实验题（每空2分，共30分）
15．图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
16．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整；___________
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 ___________V，电流表读数为 ___________A，根据测量结果可计算出待测电阻的阻值为 ___________Ω；
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 ___________。
A．减小实验误差 B．寻找普遍规律
17．小明利用图甲所示电路测量未知电阻RX的阻值，电源电压保持不变，滑动变阻器铭牌标有“30Ω 2A”字样，RX的阻值约为。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整________（要求滑动变阻器的滑片P向左滑动时，电流表示数变大）；
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障是_______；
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为，电流表示数如图乙所示，则未知电阻RX=__________Ω；
（4）小明利用图甲电路测量另一未知电阻RX′，将RX′正确接入电路，但发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近，经判断得知RX′阻值较大，利用该电路无法测出RX′阻值。小明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电阻，设计了如图丙所示电路，电源电压恒为3V。闭合开关，并进行了如下操作：
①S1接1时，记录电压表示数为2.5V；
②S2接2时，记录电压表示数为2V；
③计算待测电阻RX′=__________Ω。
四、计算题（18题7分，19题8分，20题8分，共23分）
18．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
19．如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
20．如图所示，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，R1=20Ω，滑动变阻器R2的规格为“100Ω 1A”。
(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。

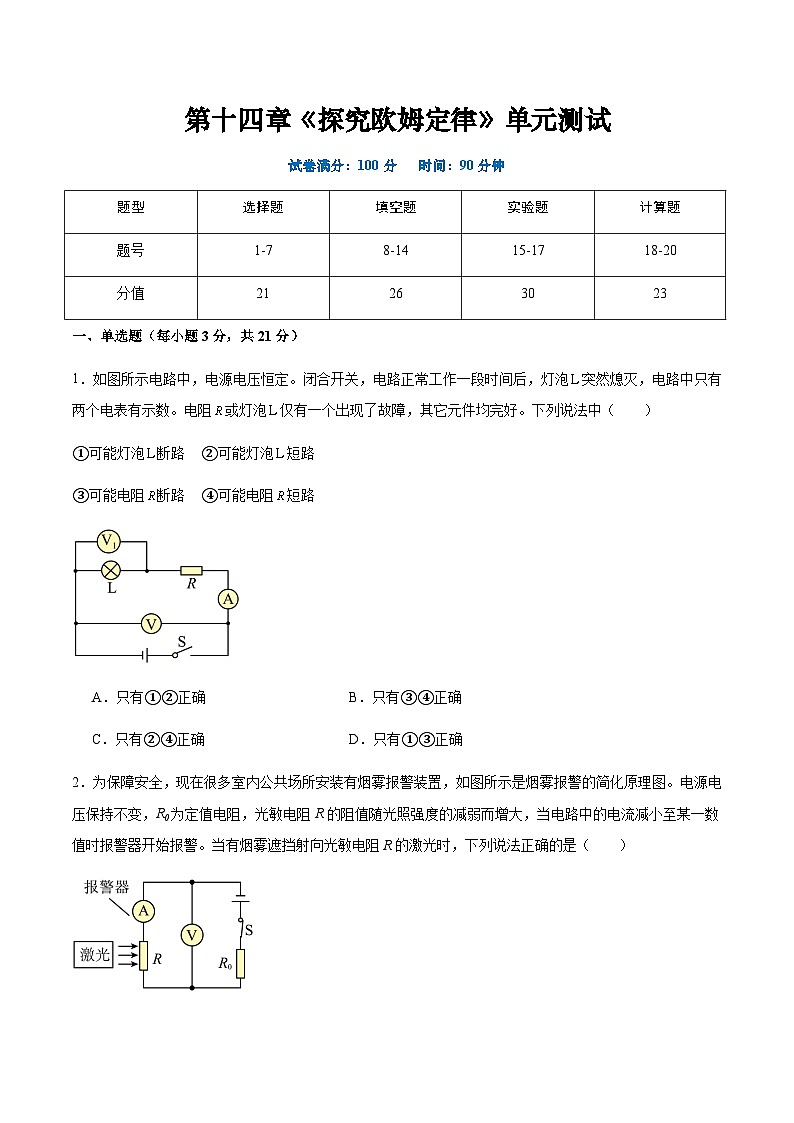

第十四章《探究欧姆定律》单元测试
试卷满分：100分 时间：90分钟
一、单选题（每小题3分，共21分）
1．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡突然熄灭，电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡断路 ②可能灯泡短路
③可能电阻断路 ④可能电阻短路
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
【答案】A
【解析】由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。若灯泡断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。
故选A。
2．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
【答案】B
【解析】分析电路图可知，定值电阻R0与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联电阻的规律，总电阻变大，由可知，电路中电流变小，即电流表示数变小；根据U=IR可知，定值电阻R0两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数变大，故B符合题意。
故选B。
3．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
【答案】C
【解析】BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
4．图所示的电路中，电阻阻值R1A．U1>U2B．U1I2D．I1=I2
【答案】C
【解析】AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1I2，故C正确，D错误。
故选C。
5．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2两端的电压变大
【答案】C
【解析】由图可知两电阻串联，计数器（电压表）测R1的电压，已知当有光照射时电阻变小，故激光被迟挡瞬间电阻R1变大，由串联电阻的规律，电路的总电阻变大，电路的电流变小，根据U=IR，R1的电压变大，由串联电路电压的规律可知，R2两端的电压变小，故ABD错误，C正确。
故选C。
6．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、
故选D。
7．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的
【答案】C
【解析】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。
故选C。
二、填空题（每空2分，共26分）
8．如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
【答案】 8 12
【解析】[1][2]由图甲知，定值电阻R0与滑动变阻器R串联在电路中，电压表测变阻器R两端的电压。电流表测电路中的电流。滑片由a端滑至中点的过程中，变阻器接入电路的阻值变小，电压表两端的电压变小。由图乙知，当滑片滑至中点时，电压表示数为4.0V，此时电路中的电流
据串联电路的特点有
当滑片置于a端时，变阻器接入电路的阻值最大，据串联电路的特点有
解以上两式得，电源电压及变阻器的最大阻值分别为
U=12V，R=8Ω
9．如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是___________联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是___________。
【答案】 并 3∶1
【解析】[1]当甲乙都为电流表时，只闭合开关S1，由图中可知，此时电流有两条流经路径，一条从电源正极出发，经过R1，再经过乙电流表回到电源负极，一条从电源正极出发，经过甲电流表，再经过R2，然后经过乙电流表，最后回到电源负极，可知此时R1与R2两个电阻是并联的。
[2]由电路图可知，此时甲电流表测过R2支路的电流，乙电流表测干路电流，此时两表的示数之比为2∶3，因干路电流等于各支路电流之和，故可知流过R1和R2支路的电流之比为
I1∶I2=1∶2
因并联电路两端电压相等，故由欧姆定律可得，R1和R2的电阻之比为
R1∶R2=2∶1
如果把甲乙全部换成电压表，再闭合S1和S2，由图中可知，此时R1和R2串联，甲电压表测R1和R2两端电压之和，乙电压表测R2两端电压，因串联电路中电流相等，故由欧姆定律可得，此时甲乙两电压表示数之比等于R1与R2电阻之和与R2的电阻之比，即
U1∶U2=(R1+R2)∶R2=3∶1
10．如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。
【答案】 BC 12
【解析】[1]由电路图可知，三个电阻串联，电压表V1测R2、R3的总电压，电压表V2测定值电阻R2的电压，闭合开关S，将滑动变阻器的滑片P由a端移到b端，滑动变阻器电阻连入电路的阻值变大，电路中电流变小，电阻R2电压随着电流变小，电压也变小，则BC段是电压表示V2数变化的图像。
[2]当滑片在a端时，电源电压为
U=4.8V+0.6A×R1①
当滑片在b端时，电源电压为
U=9.6V+0.2A×R1②
联立①②得
U=12V
11．如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。
【答案】 0.3 3
【解析】由电路图可知，电阻R1、R2并联，电流表A2测量通过R2的电流，电流表A1测干路电流。由题意可知，通过R2的电流为0.2A，干路电流为0.5A。
[1]根据并联电路电流特点可知，通过电阻R1的电流为
I1=I-I2=0.5A-0.2A=0.3A
[2]并联电路两端的电压相等且等于电源电压，故电源电压为
U=U2=I2R2=0.2A×15Ω=3V
12．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为 _____欧；若将两电阻串联后接在3V电源两端，电路中的电流为 _____A。
【答案】 10 0.2
【解析】[1]由图象可知，R1和R2均为定值电阻，当I＝0.3A时，R1的电压为3V，则由欧姆定律可得R1的阻值
[2]若将两电阻串联后接在3V电源两端，串联电路各处电流相等，由图象知当电流为0.2A时，R1两端的电压为2V，R2两端的电压为1V，总电压为
符合题意。
13．如图是关于电阻R1、R2的电流与电压关系的图像，则R1=___________Ω，若将R1、R2串联接在电路中时，通过R1的电流为0.2A，则电源电压为___________V。
【答案】 5 5
【解析】[1]由图像可得和欧姆定律可得，R1的阻值为
[2] 由图像可得和欧姆定律可得，R2的阻值为
若将R1、R2串联接在电路中，电路中的总阻值为
由通过R1的电流为0.2A，可知电源电压为
14．如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。
【答案】0.3A
【解析】由于电阻R1与滑动变阻器R2串联，当电路的电流最大，电压表的示数，即电阻R1两端的电压U1也达到最大，U1最大为3V， R1阻值为10Ω，所以电路中的最大电流为
三、实验题（每空2分，共30分）
15．图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
【答案】 连接电路时，开关没有断开 0.6 0.22 5 错误 见解析
【解析】（1）[1]由题意可知，刚接上最后根导线，看到电流表指针立刻有偏转，说明电路是一个通路，所以造成这种异常现象的原因是连接电路时，开关没有断开。
（2）[2]由图乙中的电压表图可知，电压表选择的量程为0~3V，根据指针所在的位置可得，该电压表的示数为0.6V。
[3]由图乙中的电流表图可知，电流表选择的量程为0~0.6A，根据指针所在的位置可得，该电流表的示数为0.22A。
[4]由题意可知，小灯泡额定电压为1.5V，再由表格可知，当小灯泡两端电压为额定电压时，通过小灯泡的电流为0.3A，根据欧姆定律可得小灯泡正常发光时的电阻是
[5][6]小灯泡不发光，小明断定是灯丝断了，这个判断是错误的，因为若是小灯泡灯丝断了，那么电压表将串联在电路之中，此时电压表的示数将接近于电源电压，电流表的示数接近于0，根据表格中的数据可知，与实际情况不符，所以不是小灯泡灯丝断了，故小明的判断是错误的。
16．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整；___________
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 ___________V，电流表读数为 ___________A，根据测量结果可计算出待测电阻的阻值为 ___________Ω；
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 ___________。
A．减小实验误差 B．寻找普遍规律
【答案】 2 0.4 5 A
【解析】（1）[1]由图甲的电路图可知，电流表与滑动变阻器串联，滑动变阻器按照“一上一下”的接法，在上面两个接线柱上选择一个与电流表的负接线柱相连，如图所示：
（2）[2]如图丙所示，电压表选用小量程，分度值0.1V，根据指针所在位置可得电压表的示数为2V。
[3]如图丙所示，电流表选用小量程，分度值0.02A，根据指针所在位置可得电流表的示数为0.4A。
[4]因为电压表的示数为2V，电流表的示数为0.4A，根据欧姆定律可得待测电阻的阻值为
（3）[5] 用伏安法测量定值电阻的阻值，进行多次测量的目的是求平均值，减小误差。
故选A。
17．小明利用图甲所示电路测量未知电阻RX的阻值，电源电压保持不变，滑动变阻器铭牌标有“30Ω 2A”字样，RX的阻值约为。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整________（要求滑动变阻器的滑片P向左滑动时，电流表示数变大）；
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障是_______；
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为，电流表示数如图乙所示，则未知电阻RX=__________Ω；
（4）小明利用图甲电路测量另一未知电阻RX′，将RX′正确接入电路，但发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近，经判断得知RX′阻值较大，利用该电路无法测出RX′阻值。小明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电阻，设计了如图丙所示电路，电源电压恒为3V。闭合开关，并进行了如下操作：
①S1接1时，记录电压表示数为2.5V；
②S2接2时，记录电压表示数为2V；
③计算待测电阻RX′=__________Ω。
【答案】 开关断路或接触不良 9 5000
【解析】（1）[1]电源电压为3V，则电路中的电流
由电路图知，电流要串联在电路中，选用小量程。滑动变阻器应一上一下与电流表串联，滑片向左滑动时，电流表示数变大，电源电压不变，据欧姆定律知，电路中的总电阻变小，变阻器接入电路的阻值变小，所以变阻器下端应接在左端。作图如下：
（2）[2]由电路图知，电压表测未知电阻两端的电压，电流表测电路中的电流，闭合开关，两电表无示数，则电路中出现断路。则电压表并联之外的电路出现断路。将电压表并联在变阻器两端，现电表仍无示数，则未知电阻及变阻器之外的电路有断开。将电压表并联在开关端，电压表有示数，说明此时电压表并联之外的电路是接通的，所以出现断路的是开关。
（3）[3]实验中，电流表选用小量程，对应的分度值为0.02A，由图乙知，电流表的示数为0.3A。未知电阻的阻值
（4）[4]由图丙知，开关S1接1时，电压表与R0串联连接，R0两端的电压
U0=U-UV=3V-2.5V=0.5V
电路中的电流
电压表的电阻
开关拉2时，电压表与RX串联连接，此时电路中的电流
RX两端的电压
UX=U-UV′=3V-2V=1V
RX的阻值
四、计算题（18题7分，19题8分，20题8分，共23分）
18．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
【答案】（1）V；（2）A
【解析】解：（1）电源电压为
（2）此时两电阻并联，流过R2电流为
电流表的示数
答：（1）电源电压V；
（2）S1、S2均闭合时，电流表的示数0.5A。
19．如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
【答案】（1）0.3A；（2）2V；（3）15Ω
【解析】解：（1）当滑片P位于最左端时，只有R2接入电路，电流表的示数
（2）某同学测试时，从最左端推动滑片P向右移动20cm，滑动变阻器的接入的阻值为
此时总电阻为
电路中的电流为
电压表的示数为
（3）若既能保证电路各元件的安全，要求滑片P移动到最右端，此时滑动变阻器的接入的阻值最大，最大值为15Ω，根据串联分压，电阻越大，其两端的电压也越大，而根据电压表的量程可知，电压表的最大示数为3V，则电阻R2最小分担3V，根据串联分压，此时R2两端的电压是最小值，那么R2的阻值也是最小值，故电阻R2的最小值为15Ω。
答：（1）当滑片P位于最左端时，电流表的示数为0.3A；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数为2V；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于15Ω。
20．如图所示，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，R1=20Ω，滑动变阻器R2的规格为“100Ω 1A”。
(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
【答案】（1）8V（2）50Ω（3）40Ω～100Ω
【解析】(1)闭合开关S1，断开开关S2、S3，电路为只有R1的简单电路，此时I=0.4A，则电源电压：U=IR1=0.4A20Ω=8V；
(2) 闭合开关S3，断开开关S1、S2，R2和R3串联，电压表测滑动变阻器两端的电压，即U滑=4V，滑动变阻器滑片置于中点位置时，R3==50Ω,此时电路中的电流为：I’===0.08A, R3两端电压为U3=U-U滑=8V-4V=4V,则R3的阻值为：R3===50Ω;
(3)闭合开关S1、S2和S3，R1和R3并联，电流表的量程为0～0.6A，因此电路中最大电流为0.6A，由(1)知，通过R1的电流为0.4A，则通过R2的电流为I2=Imax-I1=0.6A-0.4A=0.2A,
则滑动变阻器R2的最小取值为：Rmin===40Ω, 滑动变阻器滑到最大值时，电流表和电压表都是安全的，因此滑动变阻器R2的阻值取值范围为40Ω~100Ω．题型
选择题
填空题
实验题
计算题
题号
1-7
8-14
15-17
18-20
分值
21
26
30
23
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
题型
选择题
填空题
实验题
计算题
题号
1-7
8-14
15-17
18-20
分值
21
26
30
23
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
一、单选题（每小题3分，共21分）
1．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡突然熄灭，电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡断路 ②可能灯泡短路
③可能电阻断路 ④可能电阻短路
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
2．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
3．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
4．图所示的电路中，电阻阻值R1
5．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2两端的电压变大
6．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
7．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的
二、填空题（每空2分，共26分）
8．如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
9．如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是___________联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是___________。
10．如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。
11．如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。
12．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为 _____欧；若将两电阻串联后接在3V电源两端，电路中的电流为 _____A。
13．如图是关于电阻R1、R2的电流与电压关系的图像，则R1=___________Ω，若将R1、R2串联接在电路中时，通过R1的电流为0.2A，则电源电压为___________V。
14．如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。
三、实验题（每空2分，共30分）
15．图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
16．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整；___________
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 ___________V，电流表读数为 ___________A，根据测量结果可计算出待测电阻的阻值为 ___________Ω；
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 ___________。
A．减小实验误差 B．寻找普遍规律
17．小明利用图甲所示电路测量未知电阻RX的阻值，电源电压保持不变，滑动变阻器铭牌标有“30Ω 2A”字样，RX的阻值约为。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整________（要求滑动变阻器的滑片P向左滑动时，电流表示数变大）；
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障是_______；
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为，电流表示数如图乙所示，则未知电阻RX=__________Ω；
（4）小明利用图甲电路测量另一未知电阻RX′，将RX′正确接入电路，但发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近，经判断得知RX′阻值较大，利用该电路无法测出RX′阻值。小明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电阻，设计了如图丙所示电路，电源电压恒为3V。闭合开关，并进行了如下操作：
①S1接1时，记录电压表示数为2.5V；
②S2接2时，记录电压表示数为2V；
③计算待测电阻RX′=__________Ω。
四、计算题（18题7分，19题8分，20题8分，共23分）
18．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
19．如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
20．如图所示，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，R1=20Ω，滑动变阻器R2的规格为“100Ω 1A”。
(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
第十四章《探究欧姆定律》单元测试
试卷满分：100分 时间：90分钟
一、单选题（每小题3分，共21分）
1．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡突然熄灭，电路中只有两个电表有示数。电阻或灯泡仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡断路 ②可能灯泡短路
③可能电阻断路 ④可能电阻短路
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③正确
【答案】A
【解析】由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。若灯泡断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。
故选A。
2．为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数不变，电压表的示数不变
【答案】B
【解析】分析电路图可知，定值电阻R0与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联电阻的规律，总电阻变大，由可知，电路中电流变小，即电流表示数变小；根据U=IR可知，定值电阻R0两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数变大，故B符合题意。
故选B。
3．如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）
A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
【答案】C
【解析】BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
4．图所示的电路中，电阻阻值R1
【答案】C
【解析】AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1
故选C。
5．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A．电阻R1的阻值变小B．通过R2的电流变大
C．电阻R1两端的电压变大D．电阻R2两端的电压变大
【答案】C
【解析】由图可知两电阻串联，计数器（电压表）测R1的电压，已知当有光照射时电阻变小，故激光被迟挡瞬间电阻R1变大，由串联电阻的规律，电路的总电阻变大，电路的电流变小，根据U=IR，R1的电压变大，由串联电路电压的规律可知，R2两端的电压变小，故ABD错误，C正确。
故选C。
6．某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确、
故选D。
7．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油位越高，流过R的电流越大B．R 、R0在电路中是并联的
C．油位越高，R两端的电压越大D．油量表是由电流表改装而成的
【答案】C
【解析】A．油位越高，浮子上升，在杠杆的作用下滑片上移，滑动变阻器连入电路的电阻越大，总电阻越大，根据可知，电路中的电流越小，即通过R的电流越小，故A错误；
B．由图知，电流从电源负极流出，先后经过转动式变阻器R和R0，最后回到电源负极，所以R 、R0在电路中电路中是串联的，故B错误；
C．串联电路中电阻起分担电压的作用，电阻越大，其分担的电压越大；油位越高，浮子上升，在杠杆的作用下滑片上移，转动式变阻器连入电路的电阻越大，则变阻器R分得的电压越大，故C正确；
D．由图知，油量表和转动式变阻器只能是并联，否则会引起短路，所以油量表是由电压表改装而成的，故D错误。
故选C。
二、填空题（每空2分，共26分）
8．如图甲所示，电源电压恒定，定值电阻的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为___________。电源电压为___________V。
【答案】 8 12
【解析】[1][2]由图甲知，定值电阻R0与滑动变阻器R串联在电路中，电压表测变阻器R两端的电压。电流表测电路中的电流。滑片由a端滑至中点的过程中，变阻器接入电路的阻值变小，电压表两端的电压变小。由图乙知，当滑片滑至中点时，电压表示数为4.0V，此时电路中的电流
据串联电路的特点有
当滑片置于a端时，变阻器接入电路的阻值最大，据串联电路的特点有
解以上两式得，电源电压及变阻器的最大阻值分别为
U=12V，R=8Ω
9．如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是___________联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是___________。
【答案】 并 3∶1
【解析】[1]当甲乙都为电流表时，只闭合开关S1，由图中可知，此时电流有两条流经路径，一条从电源正极出发，经过R1，再经过乙电流表回到电源负极，一条从电源正极出发，经过甲电流表，再经过R2，然后经过乙电流表，最后回到电源负极，可知此时R1与R2两个电阻是并联的。
[2]由电路图可知，此时甲电流表测过R2支路的电流，乙电流表测干路电流，此时两表的示数之比为2∶3，因干路电流等于各支路电流之和，故可知流过R1和R2支路的电流之比为
I1∶I2=1∶2
因并联电路两端电压相等，故由欧姆定律可得，R1和R2的电阻之比为
R1∶R2=2∶1
如果把甲乙全部换成电压表，再闭合S1和S2，由图中可知，此时R1和R2串联，甲电压表测R1和R2两端电压之和，乙电压表测R2两端电压，因串联电路中电流相等，故由欧姆定律可得，此时甲乙两电压表示数之比等于R1与R2电阻之和与R2的电阻之比，即
U1∶U2=(R1+R2)∶R2=3∶1
10．如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。
【答案】 BC 12
【解析】[1]由电路图可知，三个电阻串联，电压表V1测R2、R3的总电压，电压表V2测定值电阻R2的电压，闭合开关S，将滑动变阻器的滑片P由a端移到b端，滑动变阻器电阻连入电路的阻值变大，电路中电流变小，电阻R2电压随着电流变小，电压也变小，则BC段是电压表示V2数变化的图像。
[2]当滑片在a端时，电源电压为
U=4.8V+0.6A×R1①
当滑片在b端时，电源电压为
U=9.6V+0.2A×R1②
联立①②得
U=12V
11．如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为_______A，电源电压为_______V。
【答案】 0.3 3
【解析】由电路图可知，电阻R1、R2并联，电流表A2测量通过R2的电流，电流表A1测干路电流。由题意可知，通过R2的电流为0.2A，干路电流为0.5A。
[1]根据并联电路电流特点可知，通过电阻R1的电流为
I1=I-I2=0.5A-0.2A=0.3A
[2]并联电路两端的电压相等且等于电源电压，故电源电压为
U=U2=I2R2=0.2A×15Ω=3V
12．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为 _____欧；若将两电阻串联后接在3V电源两端，电路中的电流为 _____A。
【答案】 10 0.2
【解析】[1]由图象可知，R1和R2均为定值电阻，当I＝0.3A时，R1的电压为3V，则由欧姆定律可得R1的阻值
[2]若将两电阻串联后接在3V电源两端，串联电路各处电流相等，由图象知当电流为0.2A时，R1两端的电压为2V，R2两端的电压为1V，总电压为
符合题意。
13．如图是关于电阻R1、R2的电流与电压关系的图像，则R1=___________Ω，若将R1、R2串联接在电路中时，通过R1的电流为0.2A，则电源电压为___________V。
【答案】 5 5
【解析】[1]由图像可得和欧姆定律可得，R1的阻值为
[2] 由图像可得和欧姆定律可得，R2的阻值为
若将R1、R2串联接在电路中，电路中的总阻值为
由通过R1的电流为0.2A，可知电源电压为
14．如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，移动滑片P的过程中，电路中的最大电流为________。
【答案】0.3A
【解析】由于电阻R1与滑动变阻器R2串联，当电路的电流最大，电压表的示数，即电阻R1两端的电压U1也达到最大，U1最大为3V， R1阻值为10Ω，所以电路中的最大电流为
三、实验题（每空2分，共30分）
15．图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。
（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。
②小灯泡正常发光时的电阻是___________Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。
【答案】 连接电路时，开关没有断开 0.6 0.22 5 错误 见解析
【解析】（1）[1]由题意可知，刚接上最后根导线，看到电流表指针立刻有偏转，说明电路是一个通路，所以造成这种异常现象的原因是连接电路时，开关没有断开。
（2）[2]由图乙中的电压表图可知，电压表选择的量程为0~3V，根据指针所在的位置可得，该电压表的示数为0.6V。
[3]由图乙中的电流表图可知，电流表选择的量程为0~0.6A，根据指针所在的位置可得，该电流表的示数为0.22A。
[4]由题意可知，小灯泡额定电压为1.5V，再由表格可知，当小灯泡两端电压为额定电压时，通过小灯泡的电流为0.3A，根据欧姆定律可得小灯泡正常发光时的电阻是
[5][6]小灯泡不发光，小明断定是灯丝断了，这个判断是错误的，因为若是小灯泡灯丝断了，那么电压表将串联在电路之中，此时电压表的示数将接近于电源电压，电流表的示数接近于0，根据表格中的数据可知，与实际情况不符，所以不是小灯泡灯丝断了，故小明的判断是错误的。
16．某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。
（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整；___________
（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 ___________V，电流表读数为 ___________A，根据测量结果可计算出待测电阻的阻值为 ___________Ω；
（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 ___________。
A．减小实验误差 B．寻找普遍规律
【答案】 2 0.4 5 A
【解析】（1）[1]由图甲的电路图可知，电流表与滑动变阻器串联，滑动变阻器按照“一上一下”的接法，在上面两个接线柱上选择一个与电流表的负接线柱相连，如图所示：
（2）[2]如图丙所示，电压表选用小量程，分度值0.1V，根据指针所在位置可得电压表的示数为2V。
[3]如图丙所示，电流表选用小量程，分度值0.02A，根据指针所在位置可得电流表的示数为0.4A。
[4]因为电压表的示数为2V，电流表的示数为0.4A，根据欧姆定律可得待测电阻的阻值为
（3）[5] 用伏安法测量定值电阻的阻值，进行多次测量的目的是求平均值，减小误差。
故选A。
17．小明利用图甲所示电路测量未知电阻RX的阻值，电源电压保持不变，滑动变阻器铭牌标有“30Ω 2A”字样，RX的阻值约为。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整________（要求滑动变阻器的滑片P向左滑动时，电流表示数变大）；
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开关两端时，电压表有示数，电流表无示数。则电路故障是_______；
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为，电流表示数如图乙所示，则未知电阻RX=__________Ω；
（4）小明利用图甲电路测量另一未知电阻RX′，将RX′正确接入电路，但发现无论如何移动滑片P，电流表示数几乎为0，电压表示数接近，经判断得知RX′阻值较大，利用该电路无法测出RX′阻值。小明查阅资料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电阻，设计了如图丙所示电路，电源电压恒为3V。闭合开关，并进行了如下操作：
①S1接1时，记录电压表示数为2.5V；
②S2接2时，记录电压表示数为2V；
③计算待测电阻RX′=__________Ω。
【答案】 开关断路或接触不良 9 5000
【解析】（1）[1]电源电压为3V，则电路中的电流
由电路图知，电流要串联在电路中，选用小量程。滑动变阻器应一上一下与电流表串联，滑片向左滑动时，电流表示数变大，电源电压不变，据欧姆定律知，电路中的总电阻变小，变阻器接入电路的阻值变小，所以变阻器下端应接在左端。作图如下：
（2）[2]由电路图知，电压表测未知电阻两端的电压，电流表测电路中的电流，闭合开关，两电表无示数，则电路中出现断路。则电压表并联之外的电路出现断路。将电压表并联在变阻器两端，现电表仍无示数，则未知电阻及变阻器之外的电路有断开。将电压表并联在开关端，电压表有示数，说明此时电压表并联之外的电路是接通的，所以出现断路的是开关。
（3）[3]实验中，电流表选用小量程，对应的分度值为0.02A，由图乙知，电流表的示数为0.3A。未知电阻的阻值
（4）[4]由图丙知，开关S1接1时，电压表与R0串联连接，R0两端的电压
U0=U-UV=3V-2.5V=0.5V
电路中的电流
电压表的电阻
开关拉2时，电压表与RX串联连接，此时电路中的电流
RX两端的电压
UX=U-UV′=3V-2V=1V
RX的阻值
四、计算题（18题7分，19题8分，20题8分，共23分）
18．如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
【答案】（1）V；（2）A
【解析】解：（1）电源电压为
（2）此时两电阻并联，流过R2电流为
电流表的示数
答：（1）电源电压V；
（2）S1、S2均闭合时，电流表的示数0.5A。
19．如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
【答案】（1）0.3A；（2）2V；（3）15Ω
【解析】解：（1）当滑片P位于最左端时，只有R2接入电路，电流表的示数
（2）某同学测试时，从最左端推动滑片P向右移动20cm，滑动变阻器的接入的阻值为
此时总电阻为
电路中的电流为
电压表的示数为
（3）若既能保证电路各元件的安全，要求滑片P移动到最右端，此时滑动变阻器的接入的阻值最大，最大值为15Ω，根据串联分压，电阻越大，其两端的电压也越大，而根据电压表的量程可知，电压表的最大示数为3V，则电阻R2最小分担3V，根据串联分压，此时R2两端的电压是最小值，那么R2的阻值也是最小值，故电阻R2的最小值为15Ω。
答：（1）当滑片P位于最左端时，电流表的示数为0.3A；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数为2V；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于15Ω。
20．如图所示，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，R1=20Ω，滑动变阻器R2的规格为“100Ω 1A”。
(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
【答案】（1）8V（2）50Ω（3）40Ω～100Ω
【解析】(1)闭合开关S1，断开开关S2、S3，电路为只有R1的简单电路，此时I=0.4A，则电源电压：U=IR1=0.4A20Ω=8V；
(2) 闭合开关S3，断开开关S1、S2，R2和R3串联，电压表测滑动变阻器两端的电压，即U滑=4V，滑动变阻器滑片置于中点位置时，R3==50Ω,此时电路中的电流为：I’===0.08A, R3两端电压为U3=U-U滑=8V-4V=4V,则R3的阻值为：R3===50Ω;
(3)闭合开关S1、S2和S3，R1和R3并联，电流表的量程为0～0.6A，因此电路中最大电流为0.6A，由(1)知，通过R1的电流为0.4A，则通过R2的电流为I2=Imax-I1=0.6A-0.4A=0.2A,
则滑动变阻器R2的最小取值为：Rmin===40Ω, 滑动变阻器滑到最大值时，电流表和电压表都是安全的，因此滑动变阻器R2的阻值取值范围为40Ω~100Ω．题型
选择题
填空题
实验题
计算题
题号
1-7
8-14
15-17
18-20
分值
21
26
30
23
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
题型
选择题
填空题
实验题
计算题
题号
1-7
8-14
15-17
18-20
分值
21
26
30
23
导体代号
长度m
横截面积/mm2
材料
①
1.0
0.2
锰铜
②
1.0
0.4
锰铜
③
0.5
0.4
锰铜
④
1.0
0.4
镍铬合金
测量次序
1
2
3
4
5
电压U/V
1.8
1.5
1.0
___________
0.3
电流I/A
0.32
0.30
0.26
___________
0.18
相关试卷
初中沪粤版（2024）第十三章 探究简单电路13.1 从闪电谈起课后练习题： 这是一份初中沪粤版（2024）<a href="/wl/tb_c42689_t7/?tag_id=28" target="_blank">第十三章 探究简单电路13.1 从闪电谈起课后练习题</a>，共23页。试卷主要包含了单选题，填空题，实验题，综合题等内容，欢迎下载使用。
沪粤版（2024）九年级上册12.2 热量和热值巩固练习： 这是一份沪粤版（2024）九年级上册<a href="/wl/tb_c42705_t7/?tag_id=28" target="_blank">12.2 热量和热值巩固练习</a>，共24页。试卷主要包含了单选题，填空题，实验题，简答题等内容，欢迎下载使用。
初中沪粤版（2024）12.1 认识内能课后测评： 这是一份初中沪粤版（2024）<a href="/wl/tb_c15901_t7/?tag_id=28" target="_blank">12.1 认识内能课后测评</a>，共25页。试卷主要包含了单选题，填空题，实验题，简答题等内容，欢迎下载使用。
