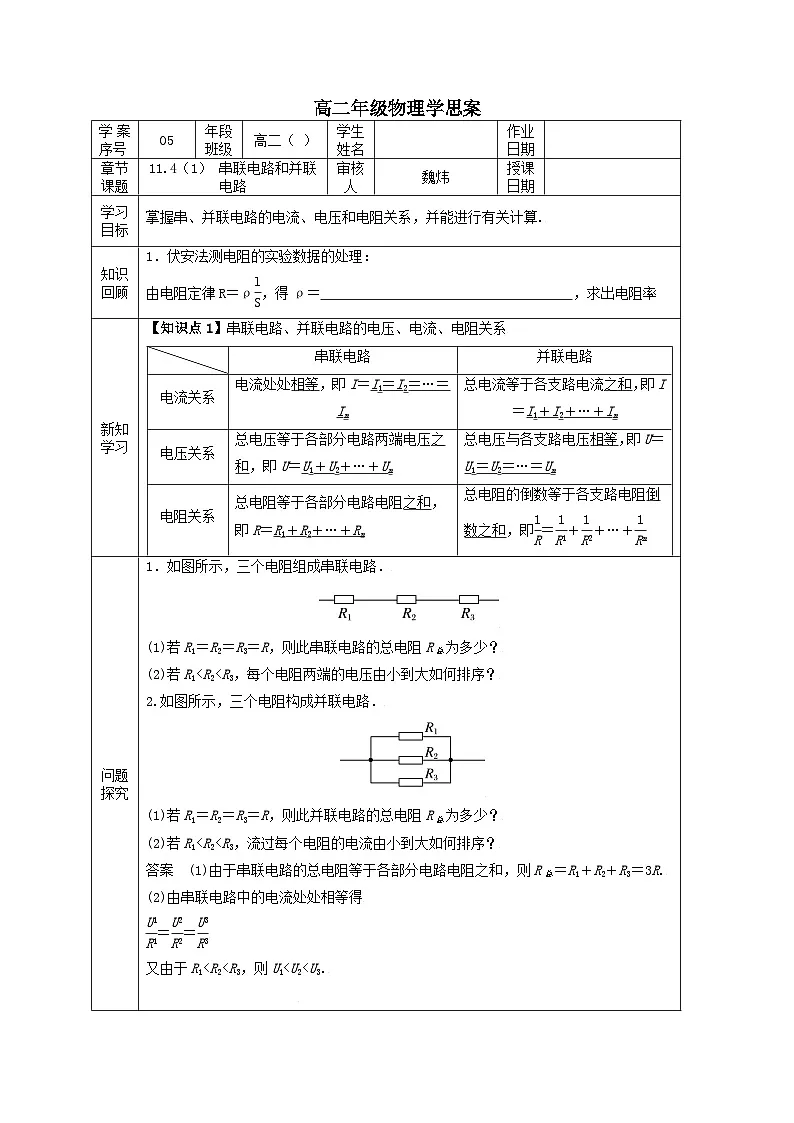

人教版 (2019)必修 第三册串联电路和并联电路学案

这是一份人教版 (2019)必修 第三册串联电路和并联电路学案，共2页。学案主要包含了知识点1等内容，欢迎下载使用。
学案序号
05
年段班级
高二（ ）
学生姓名
作业日期
章节课题
11.4（1） 串联电路和并联电路
审核人
魏炜
授课日期
学习目标
掌握串、并联电路的电流、电压和电阻关系，并能进行有关计算.
知识回顾
伏安法测电阻的实验数据的处理：
由电阻定律R＝ρeq \f(l,S)，得ρ＝ ，求出电阻率
新知学习
【知识点1】串联电路、并联电路的电压、电流、电阻关系
串联电路
并联电路
电流关系
电流处处相等，即I＝I1＝I2＝…＝In
总电流等于各支路电流之和，即I＝I1＋I2＋…＋In
电压关系
总电压等于各部分电路两端电压之和，即U＝U1＋U2＋…＋Un
总电压与各支路电压相等，即U＝U1＝U2＝…＝Un
电阻关系
总电阻等于各部分电路电阻之和，即R＝R1＋R2＋…＋Rn
总电阻的倒数等于各支路电阻倒数之和，即eq \f(1,R)＝eq \f(1,R1)＋eq \f(1,R2)＋…＋eq \f(1,Rn)
问题探究
1．如图所示，三个电阻组成串联电路．
(1)若R1＝R2＝R3＝R，则此串联电路的总电阻R总为多少？
(2)若R1
