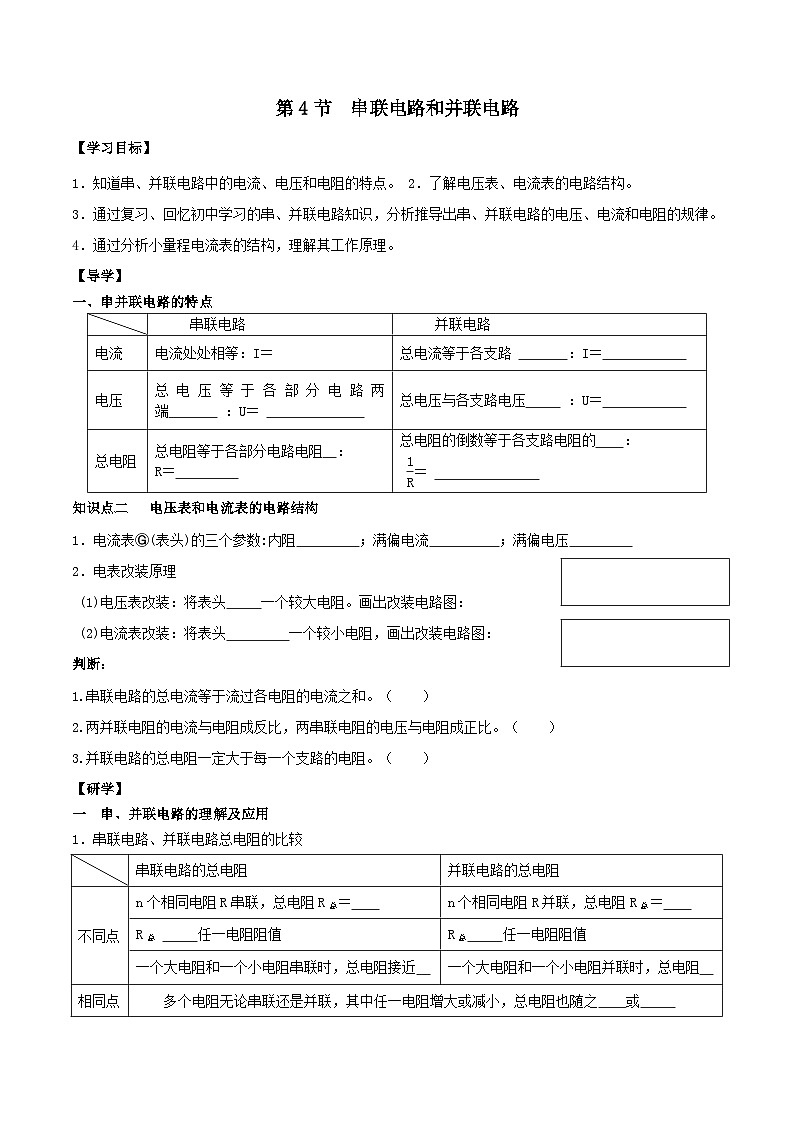

人教版 (2019)必修 第三册串联电路和并联电路学案设计

这是一份人教版 (2019)必修 第三册串联电路和并联电路学案设计，共4页。学案主要包含了学习目标，本节重点等内容，欢迎下载使用。
1．知道串、并联电路中的电流、电压和电阻的特点。 2．了解电压表、电流表的电路结构。
3．通过复习、回忆初中学习的串、并联电路知识，分析推导出串、并联电路的电压、电流和电阻的规律。
4．通过分析小量程电流表的结构，理解其工作原理。
【导学】
一、串并联电路的特点
知识点二 电压表和电流表的电路结构
1．电流表Ⓖ(表头)的三个参数:内阻 ；满偏电流 ；满偏电压
2．电表改装原理
(1)电压表改装：将表头 一个较大电阻。画出改装电路图：
(2)电流表改装：将表头 一个较小电阻，画出改装电路图：
判断：
1.串联电路的总电流等于流过各电阻的电流之和。（ ）
2.两并联电阻的电流与电阻成反比，两串联电阻的电压与电阻成正比。（ ）
3.并联电路的总电阻一定大于每一个支路的电阻。（ ）
【研学】
一 串、并联电路的理解及应用
1．串联电路、并联电路总电阻的比较

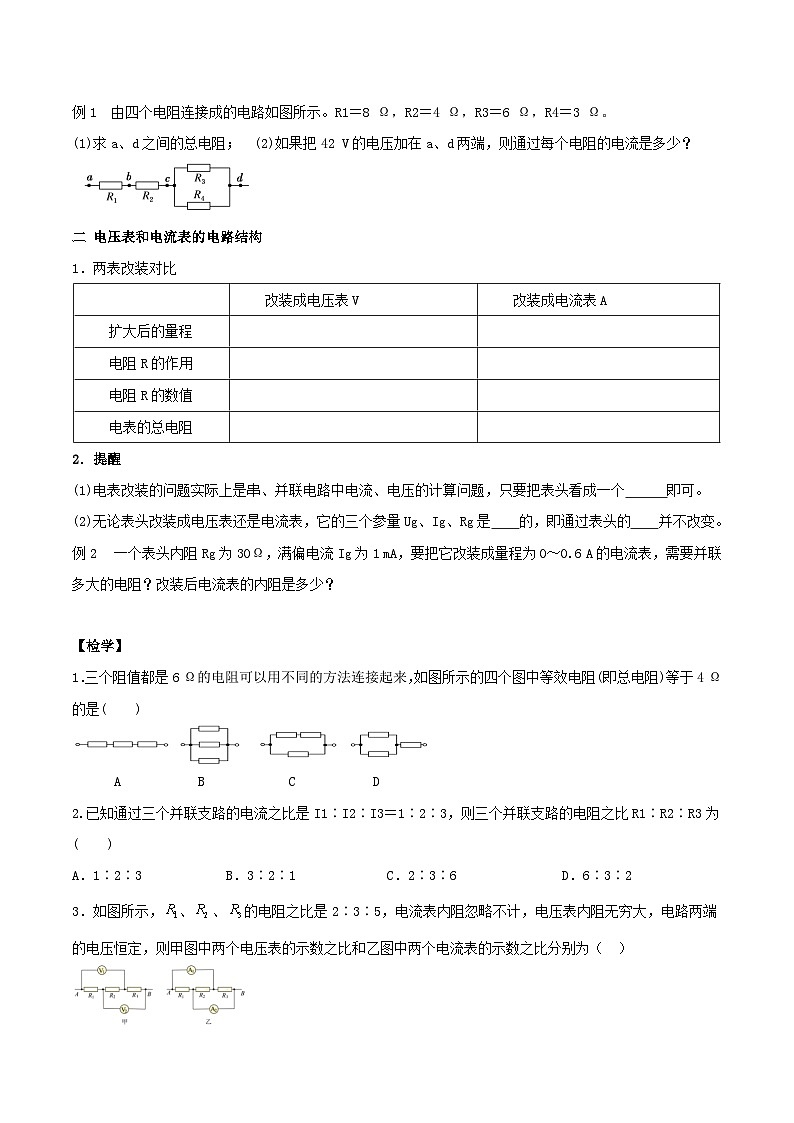

例1 由四个电阻连接成的电路如图所示。R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω。
(1)求a、d之间的总电阻； (2)如果把42 V的电压加在a、d两端，则通过每个电阻的电流是多少？
二 电压表和电流表的电路结构
1．两表改装对比
2．提醒
(1)电表改装的问题实际上是串、并联电路中电流、电压的计算问题，只要把表头看成一个 即可。
(2)无论表头改装成电压表还是电流表，它的三个参量Ug、Ig、Rg是 的，即通过表头的 并不改变。
例2 一个表头内阻Rg为30Ω，满偏电流Ig为1 mA，要把它改装成量程为0～0.6 A的电流表，需要并联多大的电阻？改装后电流表的内阻是多少？
【检学】
1．三个阻值都是6 Ω的电阻可以用不同的方法连接起来，如图所示的四个图中等效电阻(即总电阻)等于4 Ω的是( )
A B C D
2.已知通过三个并联支路的电流之比是I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为( )
A．1∶2∶3 B．3∶2∶1 C．2∶3∶6 D．6∶3∶2
3．如图所示，、、的电阻之比是2∶3∶5，电流表内阻忽略不计，电压表内阻无穷大，电路两端的电压恒定，则甲图中两个电压表的示数之比和乙图中两个电流表的示数之比分别为（ ）

A．3∶5；1∶1 B．5∶8；16∶25 C．2∶3；2∶5 D．5∶8；2∶5
4．两个定值电阻串联接在的直流电源上，有人把一个内阻不是远大于的电压表接在的两端，如图所示，电压表的示数为16V。如果把它改接在的两端，则电压表的示数将（ ）

A．等于8V B．小于8V C．大于8V而小于16V D．等于或大于16V
5（多选）．如图所示，电路是由一个灵敏电流表和一个变阻器组成的改装电表电路图，已知灵敏电流表的满偏电流，内电阻，则下列说法正确的是（ ）
A．改装成的电表是电流表，增大时量程增大
B．改装成的电表是电压表，增大时量程增大
C．若改装成的是电流表且量程为，则
D．若改装成的是电压表且量程为，则
6．如图所示电路中，电流计G的满偏电流I=1mA，内阻Rg=60Ω，R1、R2为定值电阻，R1与电流计并联刚好改装成量程为0.6A的电流表，R2=100Ω。求：
（1）R1的值；
（2）A、B两端能加的最大电压。（以上计算结果均保留至小数点后一位）
7．已知一只表头的量程为0~100mA，内阻。现将表头改装成电流、电压两用的电表，如图所示，已知，，则连a两端时是 表，量程为 mA；连b两端时是 表，量程为 V。
【本节重点】
3. B 4. B 5. BD 6. （1）0.1Ω（2）60.1V 7. 电流 150 电压 160串联电路
并联电路
电流
电流处处相等：I＝
总电流等于各支路 ：I＝
电压
总电压等于各部分电路两端 ：U＝
总电压与各支路电压 ：U＝
总电阻
总电阻等于各部分电路电阻 ：
R＝
总电阻的倒数等于各支路电阻的 ：
eq \f(1,R)＝
串联电路的总电阻
并联电路的总电阻
不同点
n个相同电阻R串联，总电阻R总＝
n个相同电阻R并联，总电阻R总＝
R总 任一电阻阻值
R总 任一电阻阻值
一个大电阻和一个小电阻串联时，总电阻接近
一个大电阻和一个小电阻并联时，总电阻
相同点
多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随之 或
改装成电压表V
改装成电流表A
扩大后的量程
电阻R的作用
电阻R的数值
电表的总电阻
