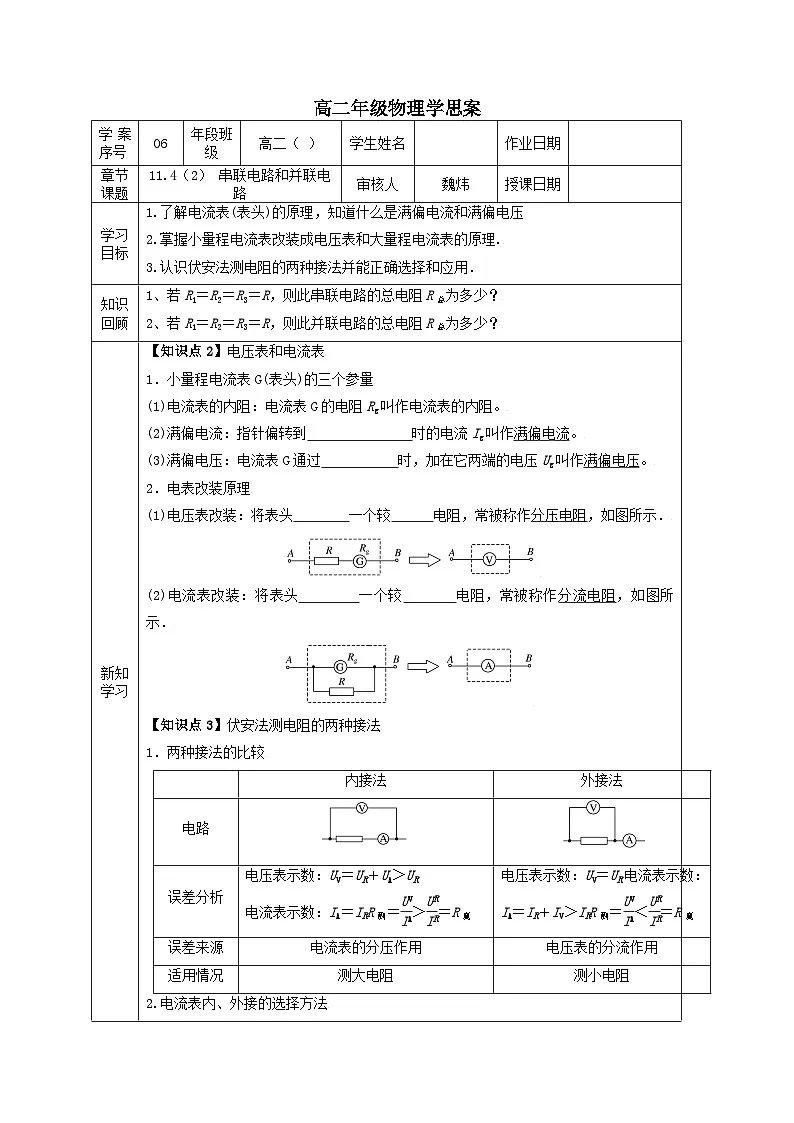

人教版 (2019)必修 第三册串联电路和并联电路导学案

这是一份人教版 (2019)必修 第三册串联电路和并联电路导学案，共2页。学案主要包含了知识点2，知识点3，问题探究等内容，欢迎下载使用。
学案序号
06
年段班级
高二（ ）
学生姓名
作业日期
章节课题
11.4（2） 串联电路和并联电路
审核人
魏炜
授课日期
学习目标
1.了解电流表(表头)的原理，知道什么是满偏电流和满偏电压
2.掌握小量程电流表改装成电压表和大量程电流表的原理.
3.认识伏安法测电阻的两种接法并能正确选择和应用．
知识回顾
1、若R1＝R2＝R3＝R，则此串联电路的总电阻R总为多少？
2、若R1＝R2＝R3＝R，则此并联电路的总电阻R总为多少？
新知学习
【知识点2】电压表和电流表
1．小量程电流表G(表头)的三个参量
(1)电流表的内阻：电流表G的电阻Rg叫作电流表的内阻。
(2)满偏电流：指针偏转到 时的电流Ig叫作满偏电流。
(3)满偏电压：电流表G通过 时，加在它两端的电压Ug叫作满偏电压。
2．电表改装原理
(1)电压表改装：将表头 一个较 电阻，常被称作分压电阻，如图所示．
(2)电流表改装：将表头 一个较 电阻，常被称作分流电阻，如图所示．
【知识点3】伏安法测电阻的两种接法
1．两种接法的比较
内接法
外接法
电路
误差分析
电压表示数：UV＝UR＋UA＞UR
电流表示数：IA＝IRR测＝eq \f(UV,IA)＞eq \f(UR,IR)＝R真
电压表示数：UV＝UR电流表示数：
IA＝IR＋IV＞IRR测＝eq \f(UV,IA)＜eq \f(UR,IR)＝R真
误差来源
电流表的分压作用
电压表的分流作用
适用情况
测大电阻
测小电阻
2.电流表内、外接的选择方法
(1)直接比较法：当Rx≫RA时，采用内接法，当Rx≪RV时，采用外接法，可记忆为“大内小外”．
(2)公式计算法
当eq \f(RV,Rx)eq \f(Rx,RA)即Rx＜eq \r(RARV)时，用电流表外接法，
当Rx＝eq \r(RARV)时，两种接法效果相同．
问题探究
【问题探究】(1)小量程电流表有哪三个参量？三个参量之间有什么关系？
(2)对于小量程电流表，其额定电压比较小，如何将该电流表改装成大量程的电压表？
(3)对于小量程电流表，其额定电流比较小，如何将该电流表改装成大量程的电流表？
疑难困惑：
课堂练习
例题3、一个电流表的满偏电流Ig=2mA，内阻为800Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（ ）
A．串联一个5kΩ的电阻 B．并联一个5kΩ的电阻
C．串联一个4.2kΩ的电阻 D．并联一个4.2kΩ的电阻
例题4、用电流表和电压表测电阻时，可以有如图所示的两种方法把电压表和电流表连入电路．对于这两个电路下列说法中正确的是（ ）
A．采用（甲）图时，测量出的电阻值比真实值小
B．采用（乙）图时，测量出的电阻值比真实值小
C．为了减小误差，测量较小阻值的电阻时宜采用（甲）图
D．为了减小误差，测量较大阻值的电阻时宜采用（乙）图
学习反思
