初中物理人教版（2024）九年级全册（2024）第4节 电流的测量教课内容ppt课件

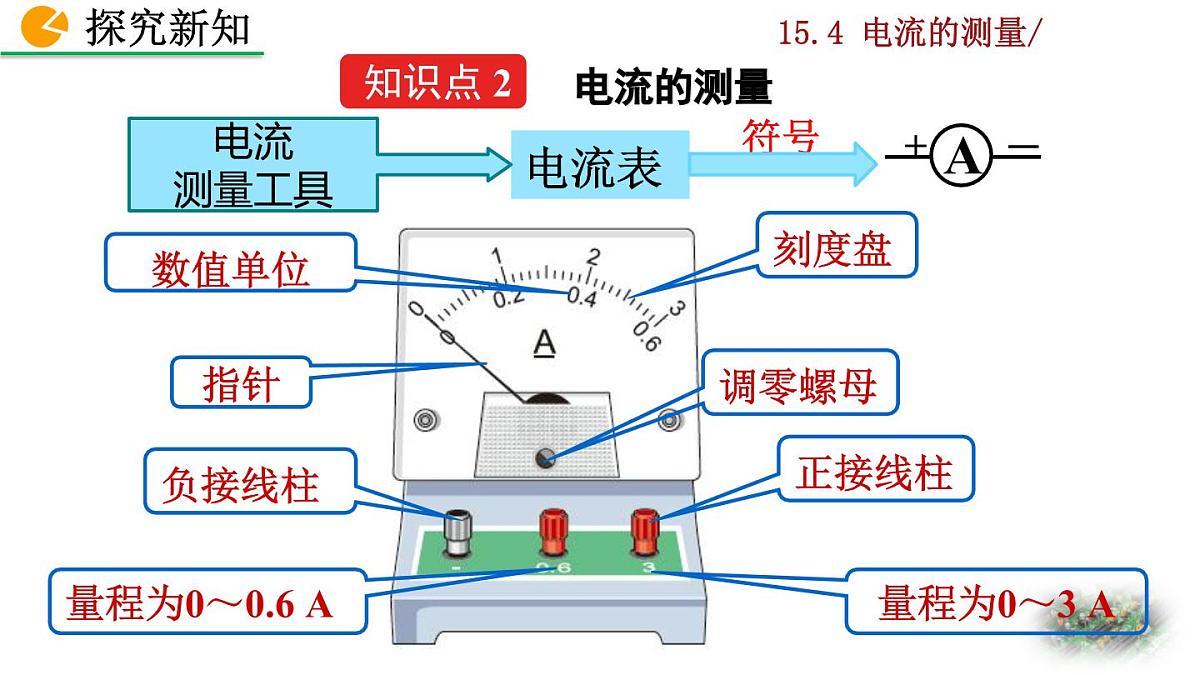

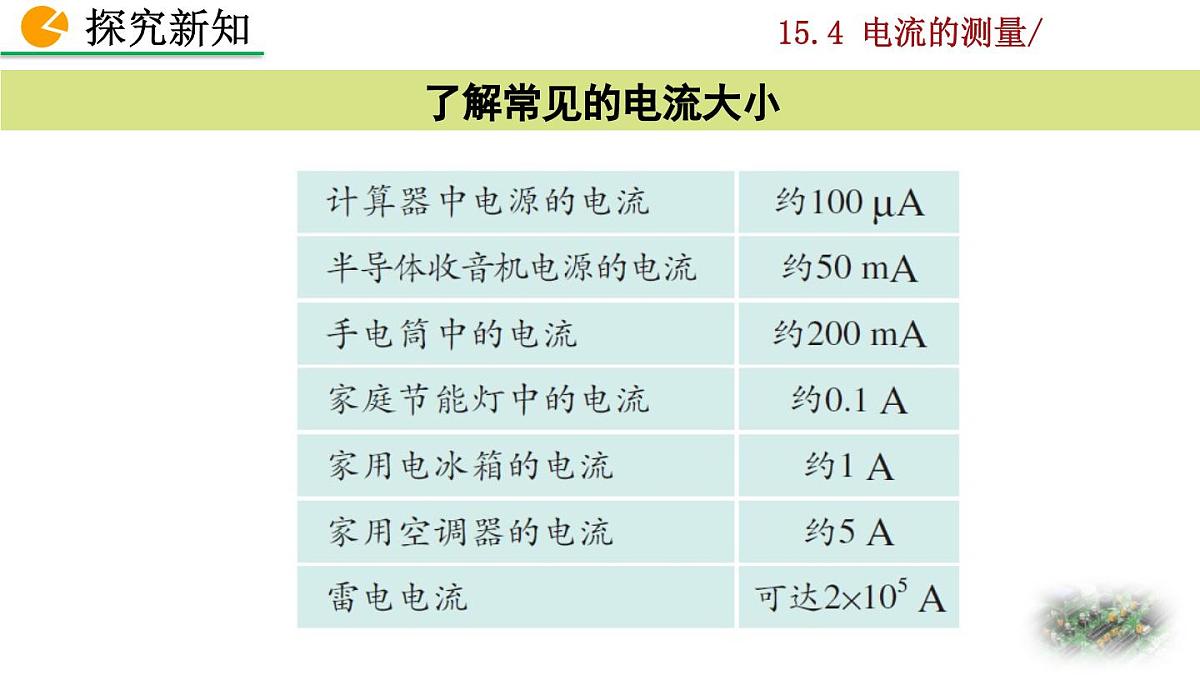

这是一份初中物理人教版（2024）九年级全册（2024）第4节 电流的测量教课内容ppt课件，共21页。PPT课件主要包含了电流的强弱，符号I，单位换算，了解常见的电流大小，刻度盘，数值单位，调零螺母，正接线柱，负接线柱，量程为0～06A等内容，欢迎下载使用。

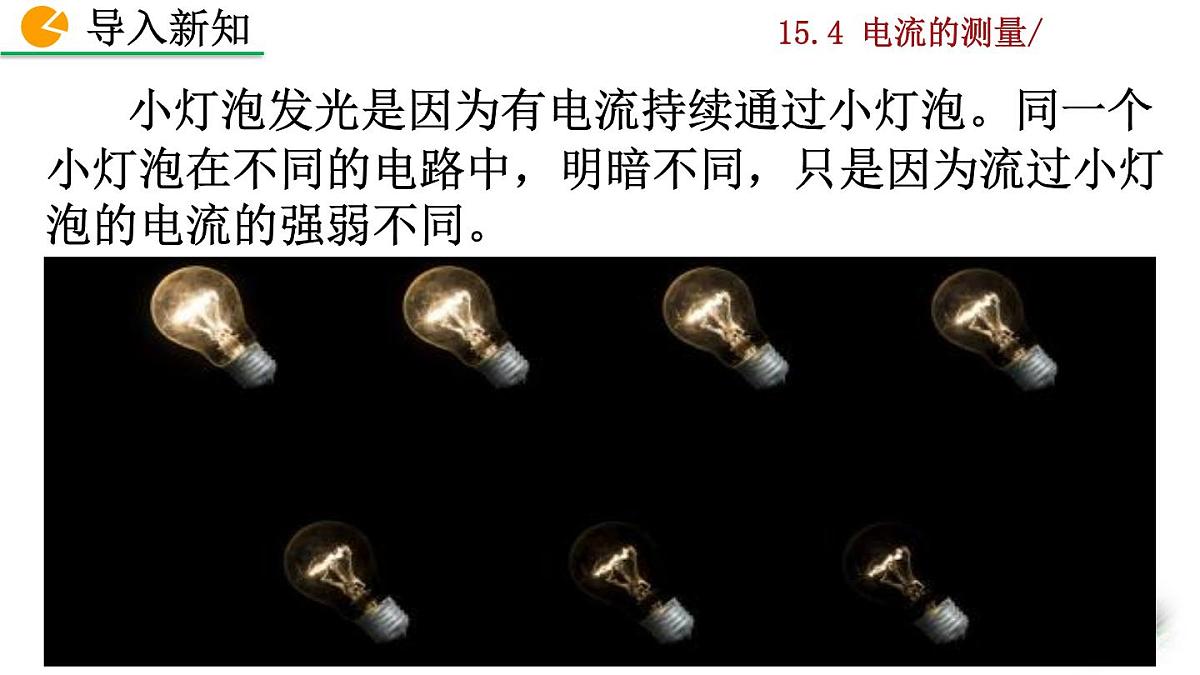

小灯泡发光是因为有电流持续通过小灯泡。同一个小灯泡在不同的电路中，明暗不同，只是因为流过小灯泡的电流的强弱不同。

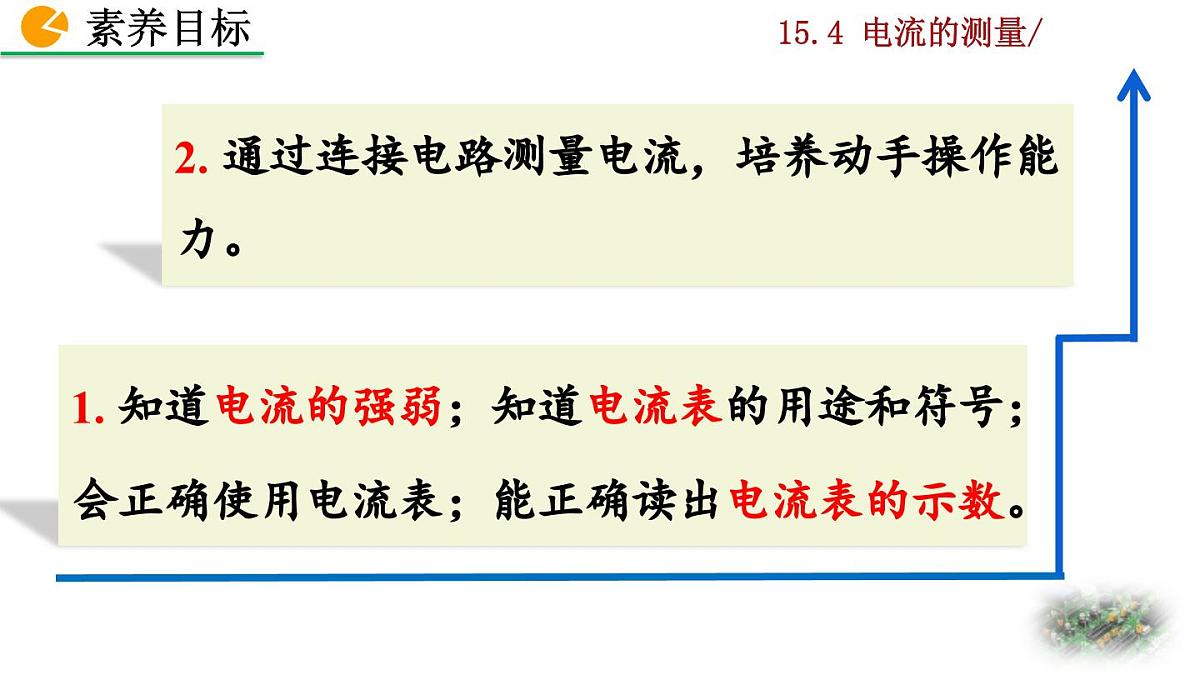

1. 知道电流的强弱；知道电流表的用途和符号；会正确使用电流表；能正确读出电流表的示数。
2. 通过连接电路测量电流，培养动手操作能力。

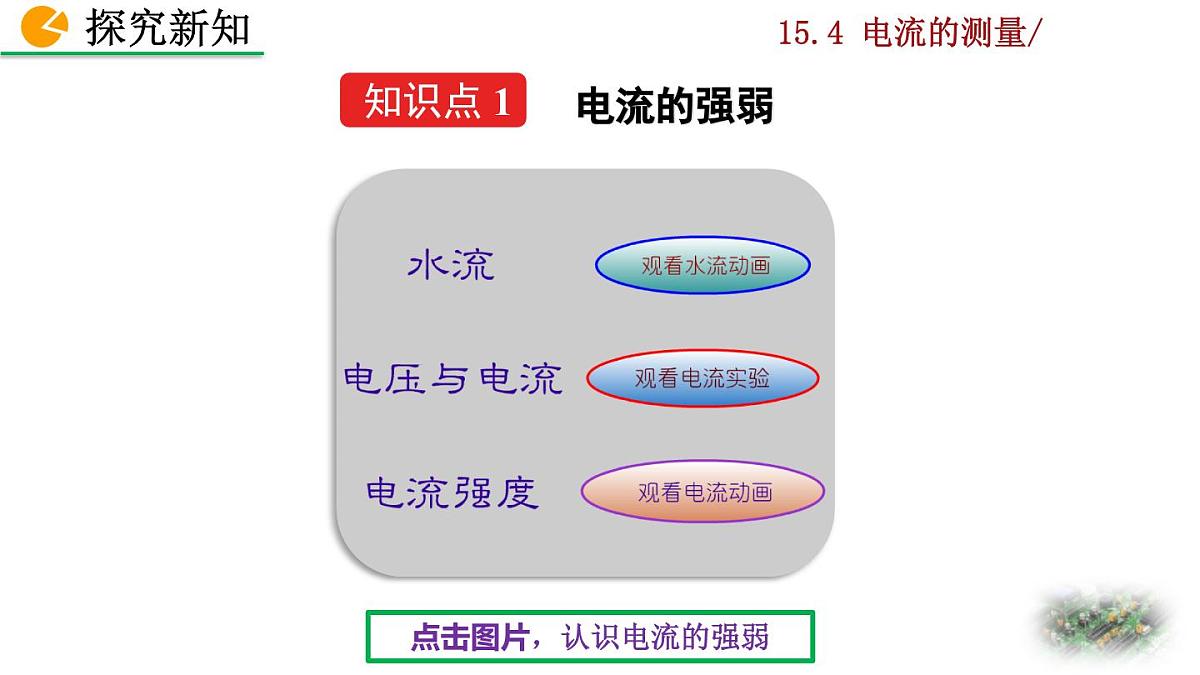

点击图片，认识电流的强弱

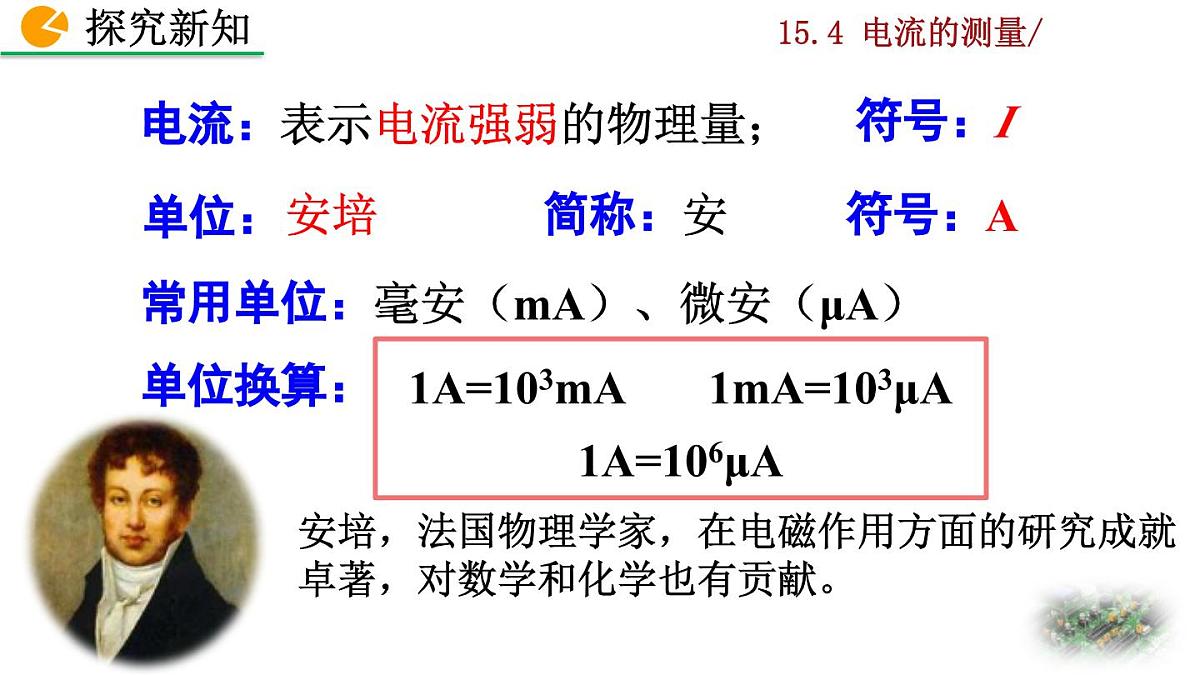

电流：表示电流强弱的物理量；
安培 简称：安 符号：A
常用单位：毫安（mA）、微安（μA）
1A=103mA 1mA=103μA 1A=106μA

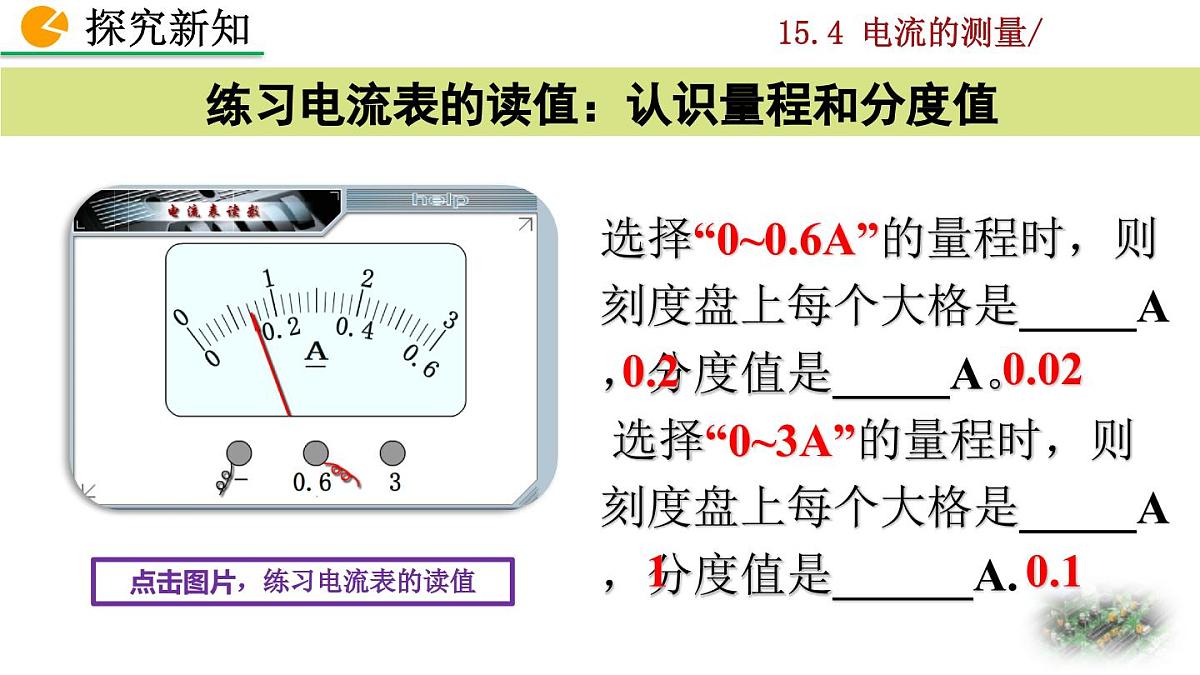

点击图片，练习电流表的读值
选择“0~0.6A”的量程时，则刻度盘上每个大格是_____A，分度值是_____A。 选择“0~3A”的量程时，则刻度盘上每个大格是_____A，分度值是______A.
练习电流表的读值：认识量程和分度值
明确所选电流表的量程；确定电流表的分度值；由指针位置读出示数。
点击图片，学习电流表的连接
电流表的使用电流表必须和被测的用电器串联。电流必须从正接线柱流入，从负接线柱流出。必须正确选择量程。不允许把电流表直接连到电源的两极！
找一找：下面四幅图的连接有问题吗？
例 以下电路中，电流表连接方法正确的是（ ）
例 根据所给电路图连接实物图。
1. 如图所示的电流表的读数为(　　)
A. 0.46 A　　B. 0.52 A C. 2.46 AD. 2.60 A
2. 开关控制_________，电流表A1 测_________的电流，电流表A2 测_________的电流，再画出电路图。
3. 某同学在测通过灯泡的电流时,刚一“试触”就发现电流表的指针迅速摆动超过最大刻度,发生这种情况的原因可能是(　　) A.电流表的“+”“-”接线柱接反了 B.灯泡的灯丝断了 C.电流表量程偏大 D.电流表量程偏小
4. 连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
用电流表测量通过L2的电流,如图所示的是某同学的实物连接图,判断他的连线是否正确,有什么不妥。
① 开关闭合，电源两极直接用导线连接，形成电源短路;② 电流表连接错了，测不出L2的电流；③ 电流表“+”“-”接线柱接反，指针会反向偏转，将电流表损坏。
表示电流强弱的物理量，用I表示
安培，简称安，用A表示
毫安（mA）和微安（μA ）
