初中物理人教版（2024）九年级全册（2024）第2节 电流和电路集体备课课件ppt

这是一份初中物理人教版（2024）九年级全册（2024）第2节 电流和电路集体备课课件ppt，共34页。PPT课件主要包含了电流的形成，持续电流的形成，电流方向，导体和绝缘体的识别，导体与绝缘体，容易导电的物体，不容易导电的物体，绝缘体，食盐水溶液，连连看等内容，欢迎下载使用。

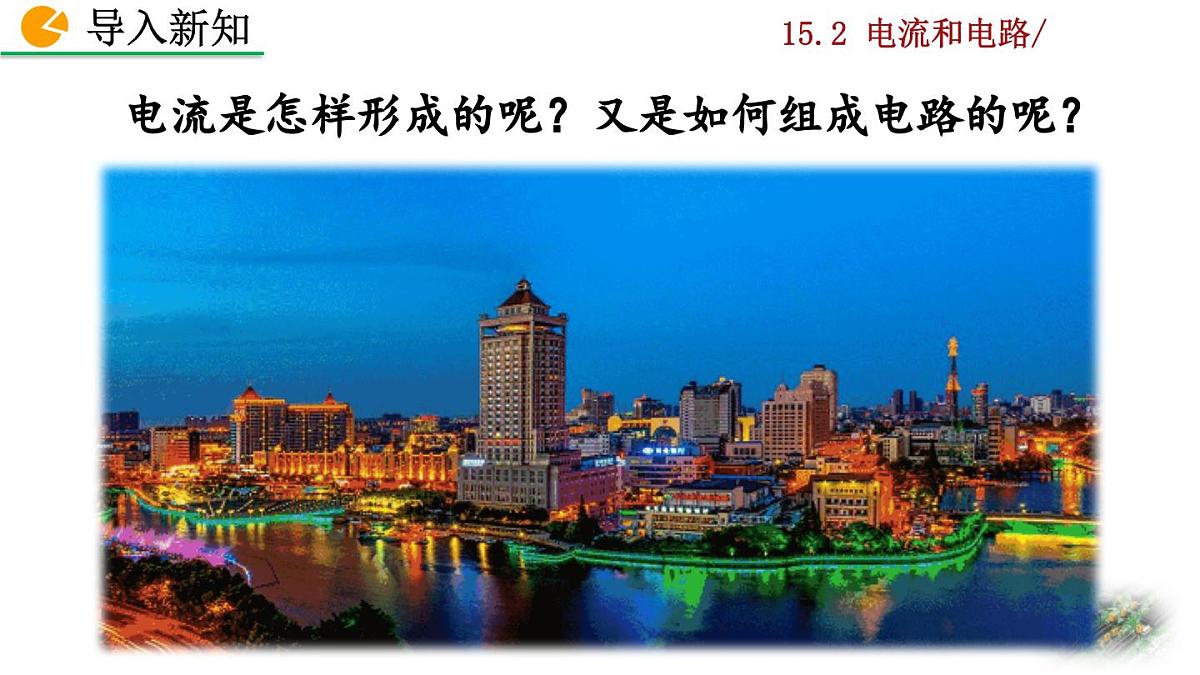

电流是怎样形成的呢？又是如何组成电路的呢？

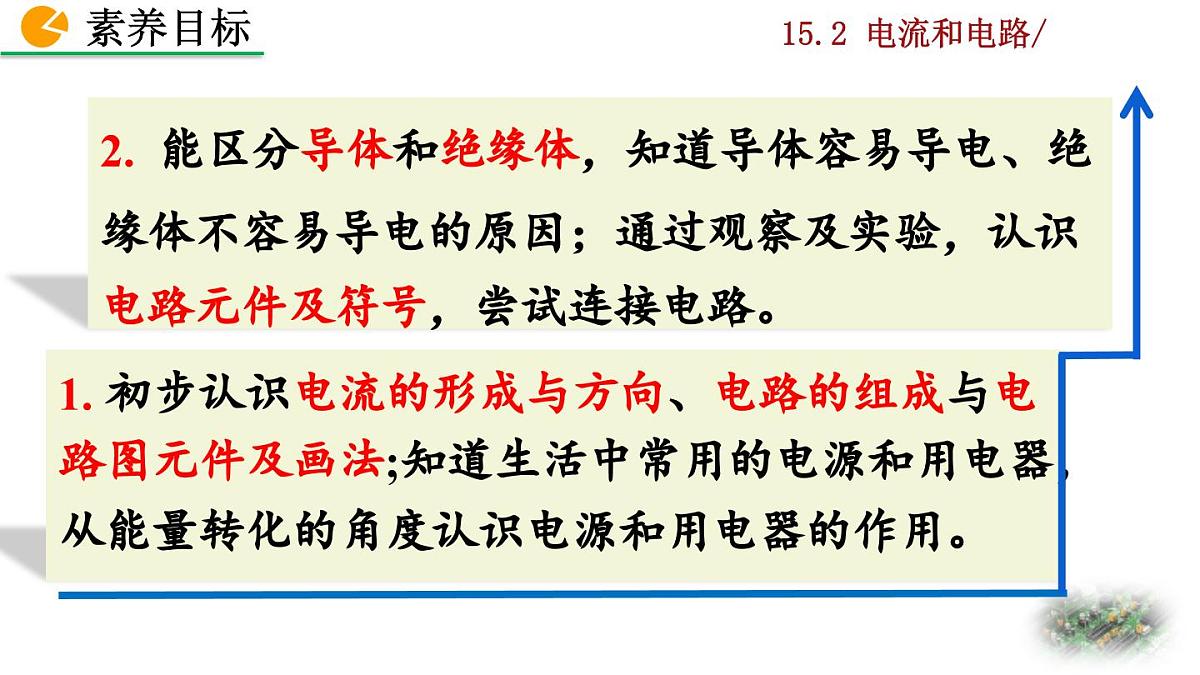

1. 初步认识电流的形成与方向、电路的组成与电路图元件及画法;知道生活中常用的电源和用电器，从能量转化的角度认识电源和用电器的作用。
2. 能区分导体和绝缘体，知道导体容易导电、绝缘体不容易导电的原因；通过观察及实验，认识电路元件及符号，尝试连接电路。 
先让验电器A带上正电（少电子），连接后，B验电器上的电子会向A验电器转移，从而导体中会形成瞬间电流。

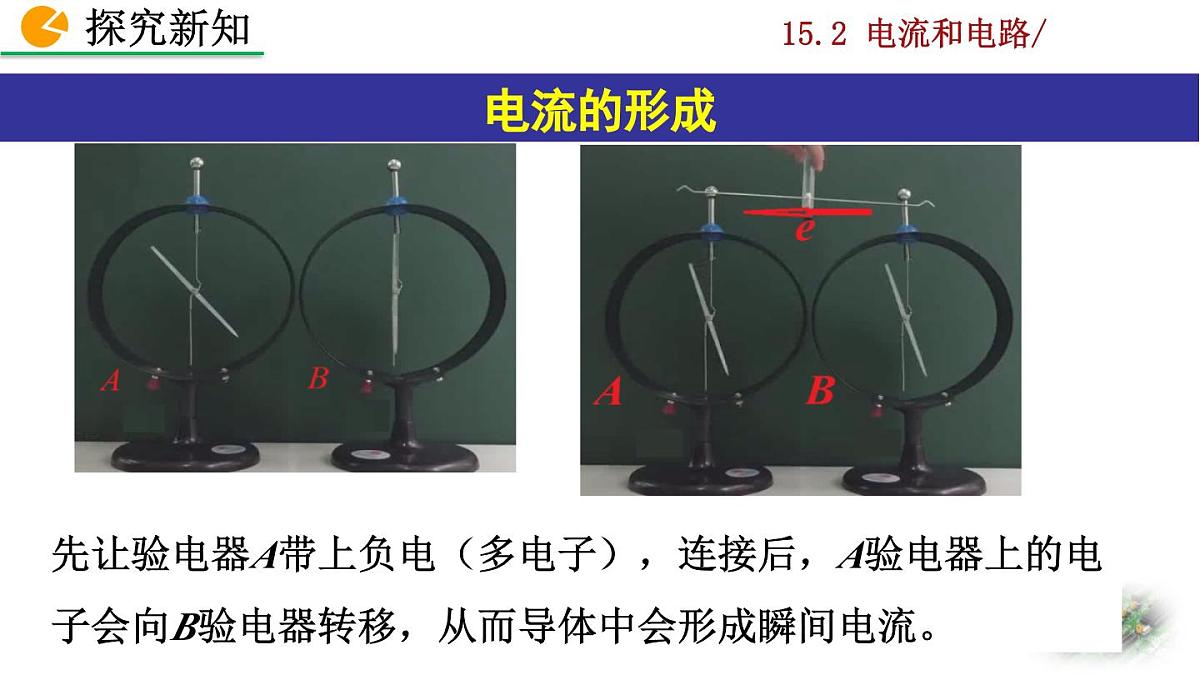

先让验电器A带上负电（多电子），连接后，A验电器上的电子会向B验电器转移，从而导体中会形成瞬间电流。

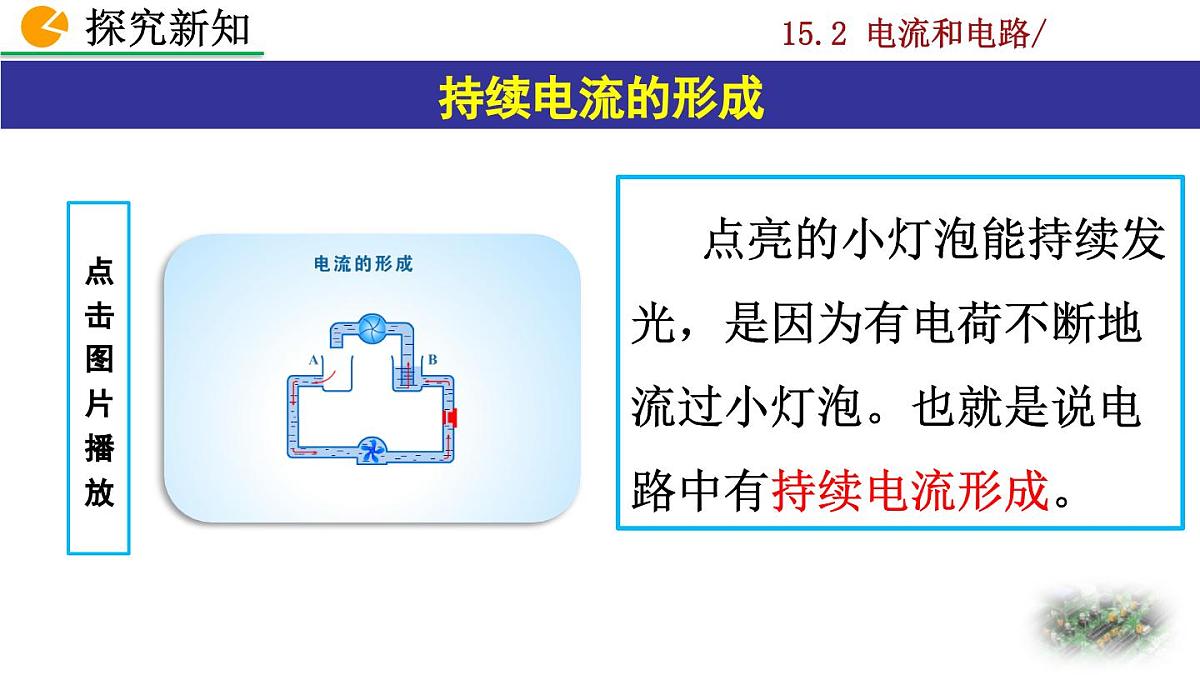

点亮的小灯泡能持续发光，是因为有电荷不断地流过小灯泡。也就是说电路中有持续电流形成。
点 击 图 片 播 放

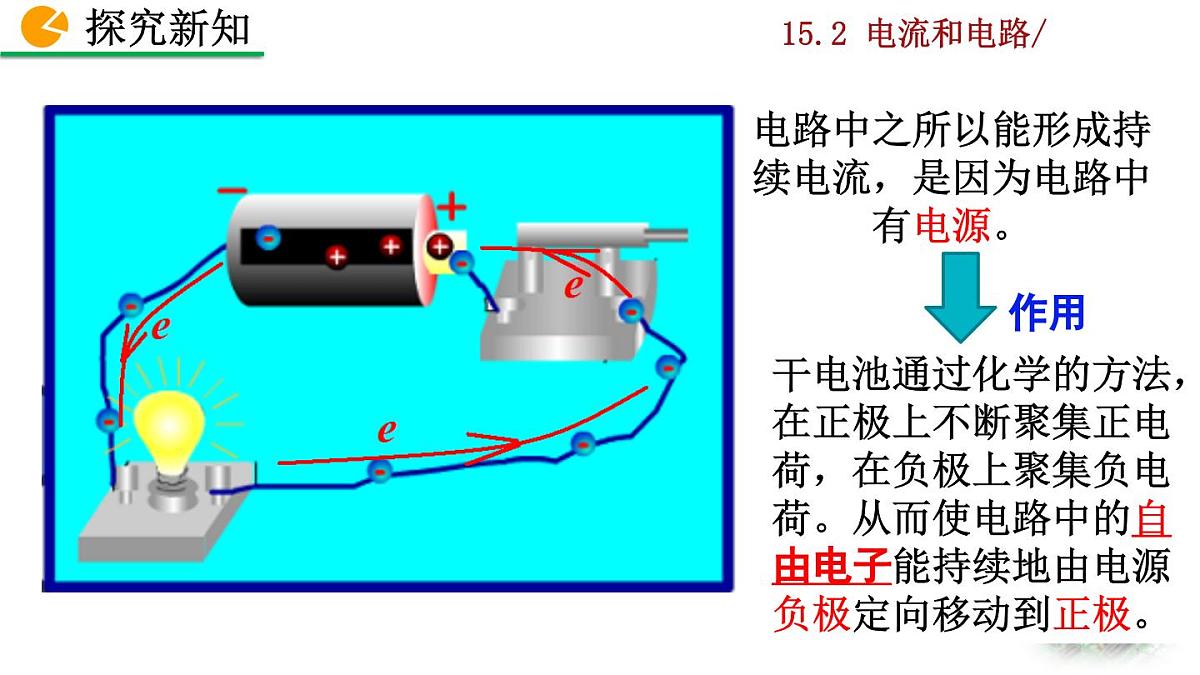

电路中之所以能形成持续电流，是因为电路中有电源。
干电池通过化学的方法，在正极上不断聚集正电荷，在负极上聚集负电荷。从而使电路中的自由电子能持续地由电源负极定向移动到正极。

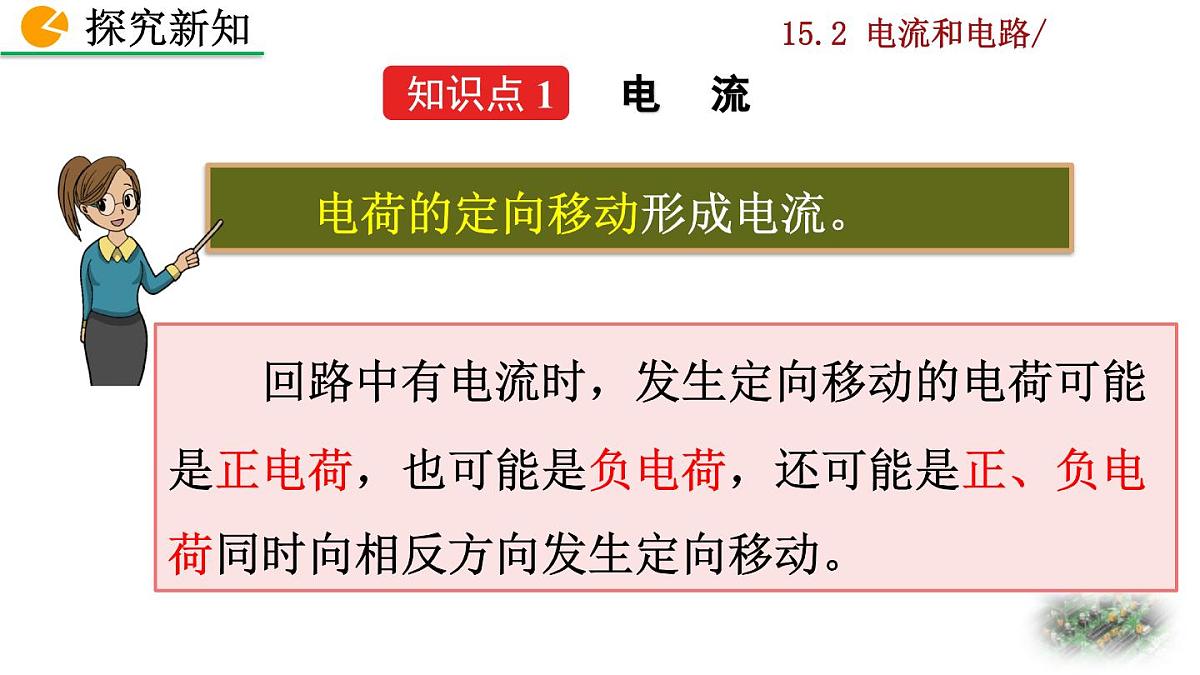

电荷的定向移动形成电流。
回路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。

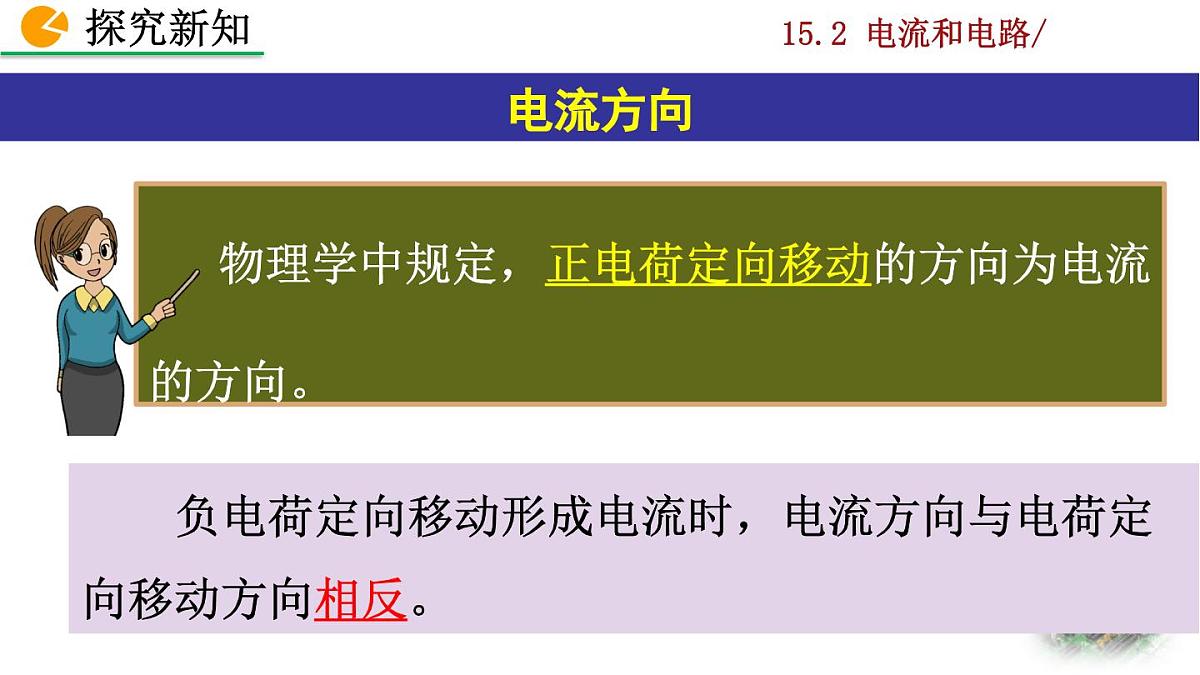

物理学中规定，正电荷定向移动的方向为电流的方向。
负电荷定向移动形成电流时，电流方向与电荷定向移动方向相反。
在电源外部，电流的方向是从电源正极经过用电器流向负极的。
例 下列有关电流形成的说法中不正确的是（　　）A．电荷的定向移动就会形成电流 B．金属导体中是由于自由电子发生定向移动形成 了电流 C．电路中有电流时就一定有电源 D．电流方向总是由电源的正极流向负极
例 验电器A不带电，验电器B带负电。现将带有绝缘柄的金属棒把验电器A、B上两金属球连接起来的瞬间，金属棒中电流方向从_______到_________。
常见的导体:金属、人体、大地、石墨、食盐水溶液等。
常见的绝缘体: 橡胶、玻璃、塑料、空气、油等。
导体之所以容易导电，是因为导体内有大量的自由电子，导体就是利用自由电子的定向移动来导电的；而绝缘体内自由移动的电荷数少，因此绝缘体不容易导电。
电路的基本构成：电源、用电器、导线、开关
只有电路闭合时，电路中才有电流。
例 电路中电源的作用是_____________。如图甲所示在充电过程中，手机电池相当于电路中的___________（填电路元件），如图乙所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个___________（填电路元件）接在电路中。
用符号表示电路连接的图，叫作电路图。
图2是电饭锅下面的电路。是不是眼花缭乱？
点击视频，认识元件符号，学习画出电路图
画电路图的要求 元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
例 请画出以下电路的电路图。
点击视频，认识通路、断路和短路
电源短路时会损坏电源，甚至引起火灾！
闭合开关K2时，小灯泡L2被短接而熄灭，电流流经外加导线而绕过了小灯泡。
例 请分析如下电路图，指出连错的导线，并改正。
1. 简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的_______；充电宝给手机充电时，充电宝相当于简单电路中的_______。
2. 如图所示，若断开开关S2 、闭合开关S1 ，则电路是_______路；若只闭合开关S2 ，则电路是________路；若断开开关S 1 、S2 ,则电路是_______路。
3. 下列说法中正确的是（　　）A．用导线把开关、电灯等用电器连接起来就组成了 一个完整的电路 B．电源是使电路中有持续电流的装置 C．干电池、蓄电池、发电机、电风扇都是电源 D．手电筒照明时，电流方向是由电池负极经过灯泡 到电池正极
4. 如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示）。根据图中信息可以判断出（　　）A．金属棒中正电荷定向移动方向是由A向B B．金属棒中电流方向是由B向A C．开关中电流方向是由A向B D．开关中负电荷定向移动方向是由B向A
请根据电铃的电路图，用画笔代替导线，连接相应的电路。
