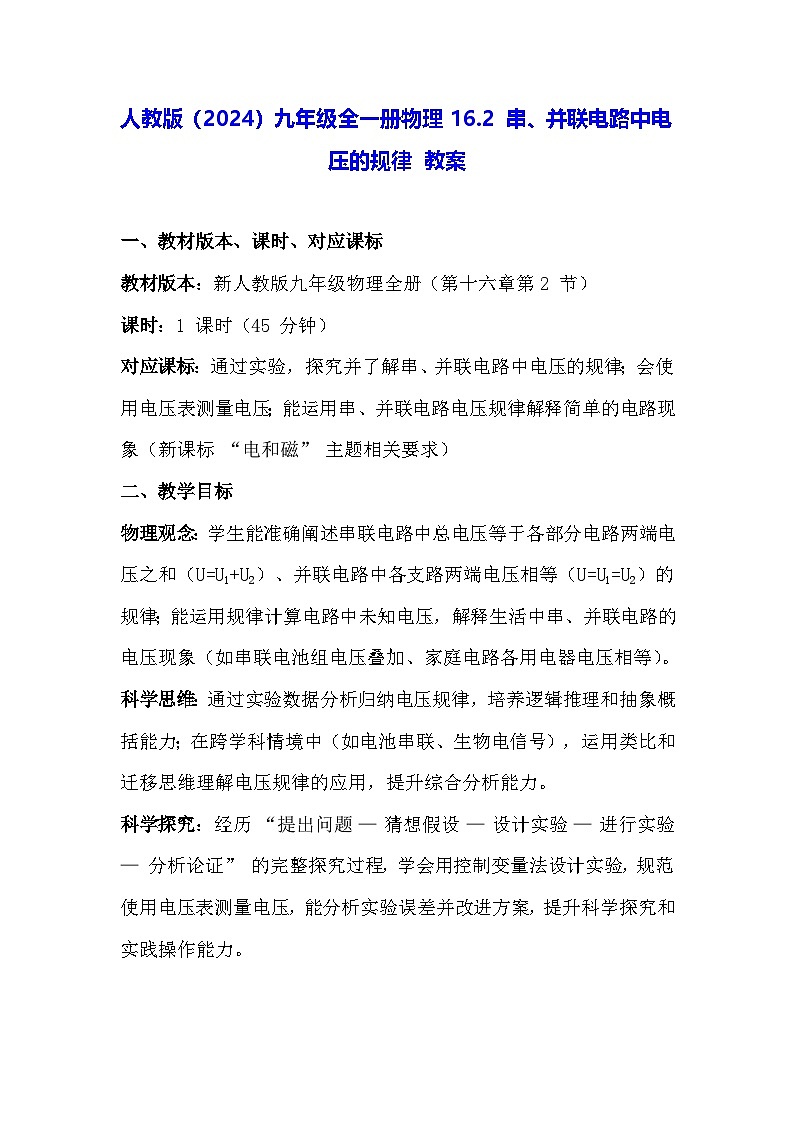

一、教材版本、课时、对应课标
教材版本：新人教版九年级物理全册（第十六章第 2 节）
课时：1 课时（45 分钟）
对应课标：通过实验，探究并了解串、并联电路中电压的规律；会使用电压表测量电压；能运用串、并联电路电压规律解释简单的电路现象（新课标 “电和磁” 主题相关要求）
二、教学目标
物理观念：学生能准确阐述串联电路中总电压等于各部分电路两端电压之和（U=U1+U2）、并联电路中各支路两端电压相等（U=U1=U2）的规律；能运用规律计算电路中未知电压，解释生活中串、并联电路的电压现象（如串联电池组电压叠加、家庭电路各用电器电压相等）。
科学思维：通过实验数据分析归纳电压规律，培养逻辑推理和抽象概括能力；在跨学科情境中（如电池串联、生物电信号），运用类比和迁移思维理解电压规律的应用，提升综合分析能力。
科学探究：经历 “提出问题 — 猜想假设 — 设计实验 — 进行实验 — 分析论证” 的完整探究过程，学会用控制变量法设计实验，规范使用电压表测量电压，能分析实验误差并改进方案，提升科学探究和实践操作能力。

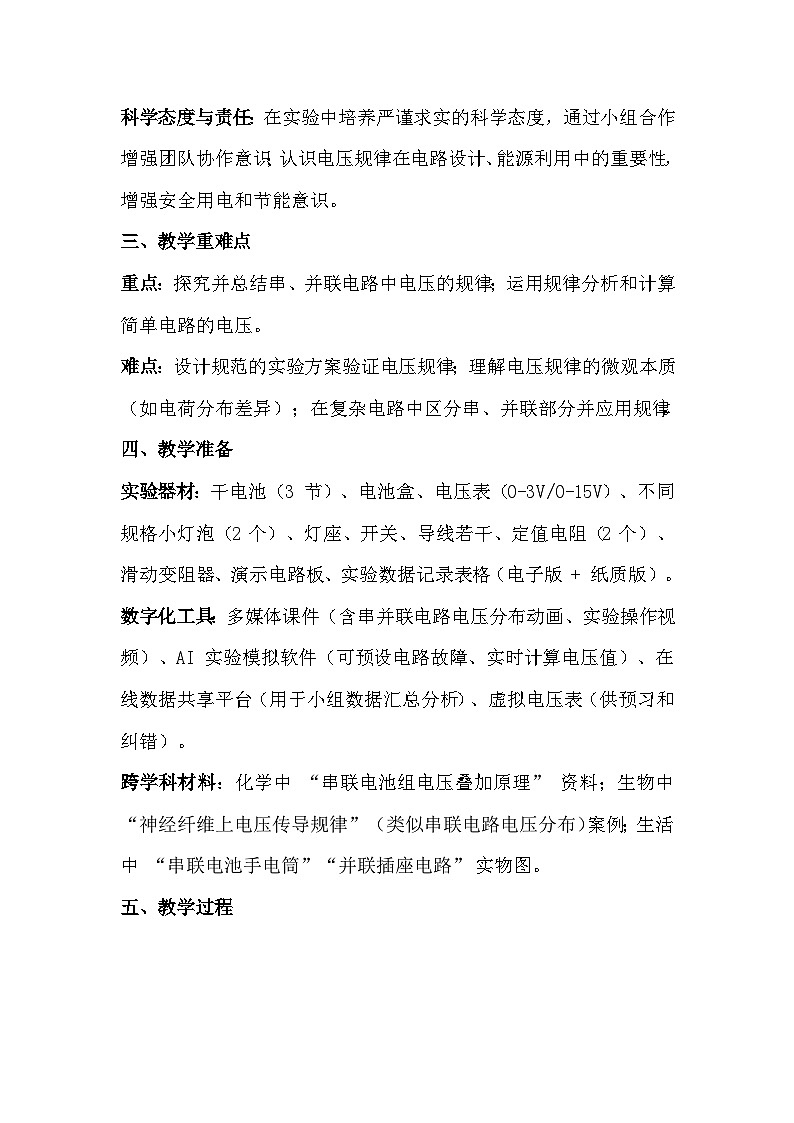

科学态度与责任：在实验中培养严谨求实的科学态度，通过小组合作增强团队协作意识；认识电压规律在电路设计、能源利用中的重要性，增强安全用电和节能意识。
三、教学重难点
重点：探究并总结串、并联电路中电压的规律；运用规律分析和计算简单电路的电压。
难点：设计规范的实验方案验证电压规律；理解电压规律的微观本质（如电荷分布差异）；在复杂电路中区分串、并联部分并应用规律。
四、教学准备
实验器材：干电池（3 节）、电池盒、电压表（0-3V/0-15V）、不同规格小灯泡（2 个）、灯座、开关、导线若干、定值电阻（2 个）、滑动变阻器、演示电路板、实验数据记录表格（电子版 + 纸质版）。
数字化工具：多媒体课件（含串并联电路电压分布动画、实验操作视频）、AI 实验模拟软件（可预设电路故障、实时计算电压值）、在线数据共享平台（用于小组数据汇总分析）、虚拟电压表（供预习和纠错）。
跨学科材料：化学中 “串联电池组电压叠加原理” 资料；生物中 “神经纤维上电压传导规律”（类似串联电路电压分布）案例；生活中 “串联电池手电筒”“并联插座电路” 实物图。
五、教学过程
六、教学评价
课堂表现评价：通过观察记录表评估： - 探究参与度：是否主动设计实验、记录数据（如发现 “串联电压之和等于总电压” 时的积极性）。 - 合作能力：小组内是否分工明确（接线、读数、记录），能否解决分歧（如对数据误差的讨论）。 - 规律应用：课堂提问中能否快速运用公式计算（如 “串联电路 U₁=1V，U₂=2V，总电压 =？”）。
实验报告评价：重点关注： - 方案设计：电路图是否规范，测量点选择是否合理（如串联电路是否测量 3 个点）。 - 数据有效性：是否记录多次实验数据，能否分析误差原因（如 “导线电阻导致分压”）。 - 结论表述：是否用公式和文字准确描述规律（如 “并联电路中 U₁始终等于 U₂”）。
作业评价：基础题检查公式应用准确性；拓展题评估电路设计的合理性（如串联电阻的必要性）及 AI 模拟操作的熟练度。
七、教学反思
成功之处：通过 “猜想 — 实验 — 归纳” 的探究流程，学生能自主发现电压规律，参与度高；跨学科案例（如电池串联、神经电压）有效提升了知识的迁移能力。
不足： - 部分学生实验操作不规范（如电压表量程选错），需在课前用虚拟实验软件加强预习。 - 对规律的微观解释（如电荷分布）不足，可增加 “模拟电荷移动” 的 AI 动画。
改进方向：设计 “电路故障诊断” 任务（如串联电路某灯泡不亮，用电压规律判断故障），提升问题解决能力；增加 “太阳能电池板串并联” 的实践项目，强化应用意识。
八、该教学设计运用了多种教学方法，结合物理学科特点和学生认知规律，实现了知识传授与能力培养的结合，具体如下：
1.实验探究法
这是本节课的核心教学方法。在串联和并联电路电压规律的探究中，均遵循 “提出问题 — 猜想假设 — 设计实验 — 进行实验 — 分析论证” 的完整流程。例如，学生通过自主设计实验方案，使用电压表测量不同电路中各点的电压，记录数据并分析归纳规律。这种方法让学生亲身体验科学探究的过程，提升了实验操作、数据分析和归纳总结的能力。
2.情境教学法
以生活中的实际电路现象为切入点，如展示串联的节日彩灯（部分灯不亮）和并联的家庭插座（各电器独立工作），引发学生的认知兴趣和疑问。通过创设与教学内容相关的真实情境，将抽象的电路电压知识与生活实际相联系，使学生更易理解知识的应用价值，激发探究欲望。
3.类比法
在引导学生猜想电路电压规律时，运用类比思维帮助理解。例如，用 “水流分支” 类比串联电路中电压的分配，用 “同一水源分支供水，各支路水压相等” 类比并联电路中各支路电压的关系。通过学生熟悉的事物类比抽象的物理概念，降低了理解难度，促进了知识的迁移。
4.分组合作法
在实验探究过程中，采用小组合作的形式。学生分组讨论实验方案、分工进行实验操作、共同分析实验数据。这种方法培养了学生的团队协作意识和沟通能力，让学生在互动中交流思想、解决问题，提高了学习的主动性和参与度。
5.多媒体辅助教学法
借助多媒体课件展示串并联电路电压分布动画、实验操作视频，利用 AI 实验模拟软件预设电路故障、实时计算电压值，通过在线数据共享平台汇总分析小组数据。这些数字化工具增强了教学的直观性和互动性，帮助学生更清晰地理解实验操作和电压规律，同时拓展了教学资源的呈现方式。
6.跨学科教学法
融入化学、生物等学科的相关知识，如化学中 “串联电池组电压叠加原理”、生物中 “神经纤维上电压传导规律（类似串联电路电压分布）”。通过跨学科联系，展示了知识的普遍性和关联性，培养了学生的综合思维能力，让学生认识到物理知识在其他学科领域的应用。
7.讲练结合法
在规律应用环节，通过基础计算题（如已知串联电路总电压和部分电压求未知电压）巩固所学规律；在课堂小结后布置分层作业，基础题侧重知识巩固，拓展题（如设计特定电路）侧重能力提升。这种方法将知识讲解与练习应用相结合，及时检验学习效果，强化了对知识的理解和运用。
8.对比教学法
在课堂小结时，通过思维导图对比串联电路（U=U1+U2）和并联电路（U=U1=U2）的电压规律，强调两者的适用条件和区别。通过对比，帮助学生梳理知识框架，加深对两种电路电压规律的记忆和理解，避免混淆。

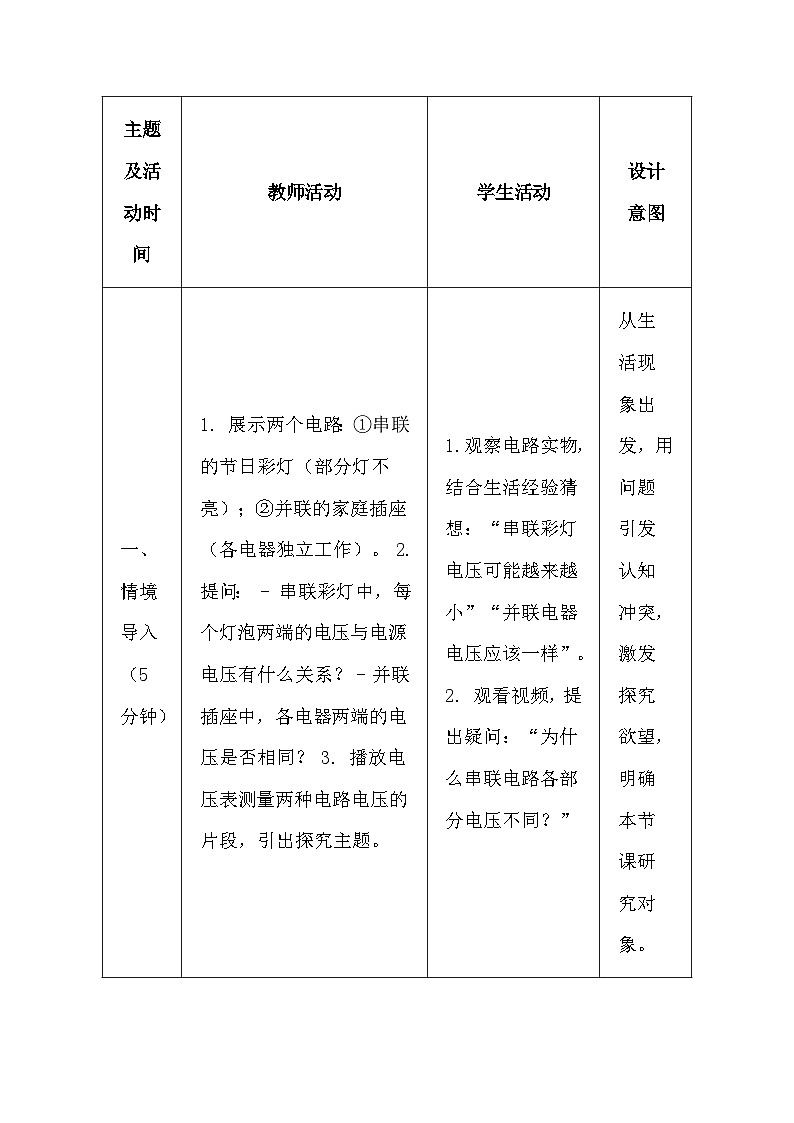

主题及活动时间
教师活动
学生活动
设计意图
一、情境导入（5 分钟）
1. 展示两个电路：①串联的节日彩灯（部分灯不亮）；②并联的家庭插座（各电器独立工作）。 2. 提问： - 串联彩灯中，每个灯泡两端的电压与电源电压有什么关系？ - 并联插座中，各电器两端的电压是否相同？ 3. 播放电压表测量两种电路电压的片段，引出探究主题。
1. 观察电路实物，结合生活经验猜想：“串联彩灯电压可能越来越小”“并联电器电压应该一样”。 2. 观看视频，提出疑问：“为什么串联电路各部分电压不同？”
从生活现象出发，用问题引发认知冲突，激发探究欲望，明确本节课研究对象。
二、串联电路电压规律探究（15 分钟）
1. 提出问题：“串联电路中，电源两端总电压与各用电器两端电压有什么关系？” 2. 引导猜想：基于 “水流分支” 类比，鼓励学生提出 “总电压等于各部分电压之和”“总电压大于各部分电压” 等假设。 3. 设计实验： - 提供器材（电源、2 个灯泡、电压表等），引导学生画出实验电路图（标注测量点：电源两端、L₁两端、L₂两端）。 - 强调操作要点：电压表并联、量程选择（试触法）、多次实验（换用不同规格灯泡）。 4. 分组实验：巡视指导，纠正 “电压表串联”“量程选错” 等错误，督促记录数据（如：电源电压 3V，L₁=1.2V，L₂=1.8V）。 5. 数据分析：用在线平台汇总各组数据，引导学生发现 “U=U₁+U₂”（如 3V=1.2V+1.8V）。 6. 得出结论：总结串联电路电压规律，用公式(U=U1+U2)表示。
1. 小组讨论猜想，阐述理由（如 “电池能量分给两个灯泡，总和不变”）。 2. 绘制电路图，明确测量步骤：先测总电压，再分别测 L₁、L₂两端电压。 3. 动手实验，记录 3 组不同数据（换用灯泡），发现数据共性。 4. 参与全班数据分析，归纳规律：“串联电路总电压等于各部分电压之和”。
通过完整探究流程，让学生自主发现规律，培养实验设计和数据分析能力；多次实验增强结论的普遍性。
三、并联电路电压规律探究（15 分钟）
1. 提出问题：“并联电路中，干路总电压与各支路电压有什么关系？” 2. 类比迁移：用 “同一水源分支供水，各支路水压相等” 类比，引导猜想 “各支路电压等于总电压”。 3. 实验设计： - 要求学生参照串联实验，设计并联电路测量方案（测量点：电源两端、L₁支路、L₂支路）。 - 强调 “支路独立工作” 时的电压测量方法。 4. 分组实验：指导学生连接并联电路，测量不同规格灯泡的电压（如：电源 3V，L₁=3V，L₂=3V）。 5. 数据论证：用 AI 软件生成数据分布图，直观展示 “U=U₁=U₂”。 6. 得出结论：总结并联电路电压规律，用公式(U=U1=U2)表示。
1. 基于类比提出猜想：“并联电路各支路电压应该相等，因为都接在电源两端”。 2. 设计实验，对比串联电路调整测量点。 3. 实验操作，记录数据，发现 “无论灯泡规格如何，支路电压都等于电源电压”。 4. 结合 AI 生成的分布图，确认并联电路电压规律。
通过类比和迁移思维降低理解难度，实验设计体现学生的知识应用能力；AI 数据可视化增强规律的直观性。
四、规律应用与跨学科拓展（5 分钟）
1. 基础应用： - 出示串联电路（U=6V，U₁=2V），提问：“U₂是多少？”（用规律计算：4V）。 - 出示并联电路（U₁=220V），提问：“U₂和电源电压是多少？”（均为 220V）。 2. 跨学科联系： - 化学：展示 3 节干电池串联（1.5V×3=4.5V），解释 “串联电池组电压叠加原理”。 - 生物：播放神经细胞电压传导视频，说明 “神经纤维上各点电压差类似串联电路分压”。 3. 生活实例：分析 “家庭电路用电器并联”（电压均 220V）、“电动车电池串联”（提高总电压）的原因。
1. 运用规律快速计算，巩固公式应用。 2. 阅读跨学科资料，讨论：“为什么电池串联能提高电压？”“生物电与电路电压有何共性？” 3. 结合生活实例，理解规律的实际意义。
通过多层次应用，强化规律的理解；跨学科拓展体现知识的关联性，培养综合思维。
五、课堂小结与作业（5 分钟）
1. 思维导图总结：串联（U=U1+U2） vs 并联（U=U1=U2），强调适用条件。 2. 分层作业： - 基础题：教材习题（计算串、并联电路未知电压）。 - 拓展题：设计 “用 2 节干电池使小灯泡正常发光（额定电压 3.8V）” 的电路（需串联电阻分压），并用 AI 软件模拟验证。
1. 梳理知识框架，对比记忆两种规律。 2. 记录作业，明确基础题巩固计算，拓展题培养电路设计能力。
总结帮助知识结构化，分层作业满足不同学生需求，拓展题衔接后续 “电阻” 内容。
