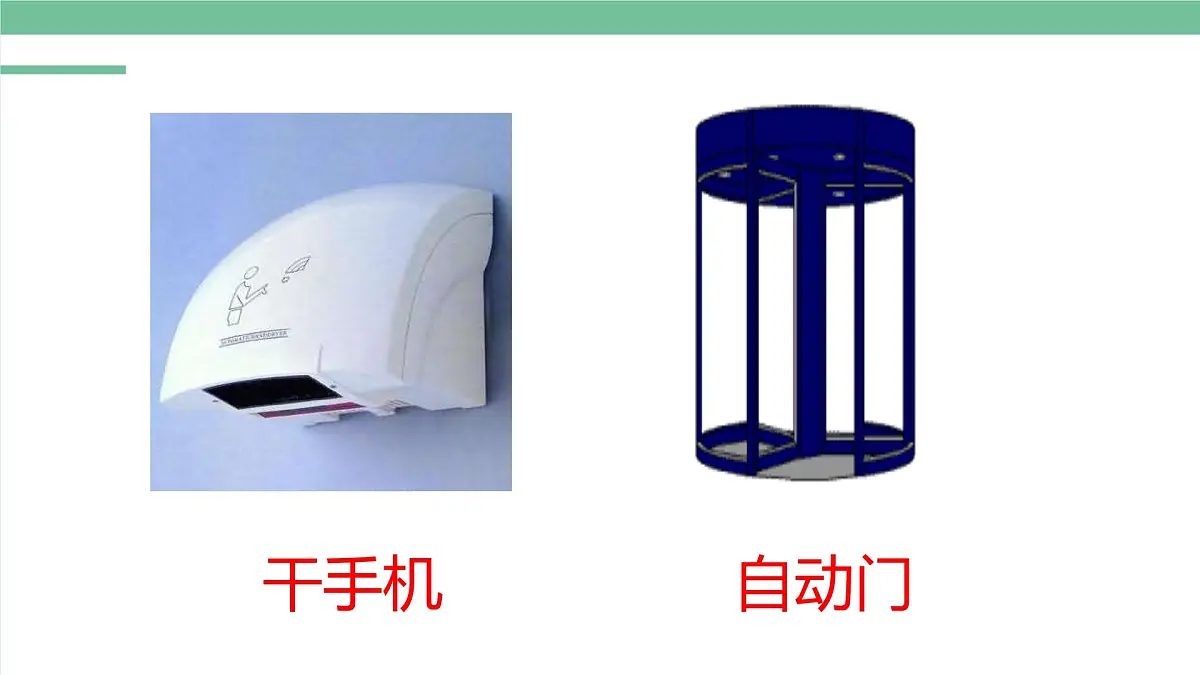

这是一份人教版 (2019)选择性必修 第二册认识传感器评课ppt课件，共17页。PPT课件主要包含了干手机，自动门，自动路灯，酒精浓度检测，化学传感器，报警器气体传感器，分析仪离子传感器，敏感元件，振动膜片，转换元件等内容，欢迎下载使用。

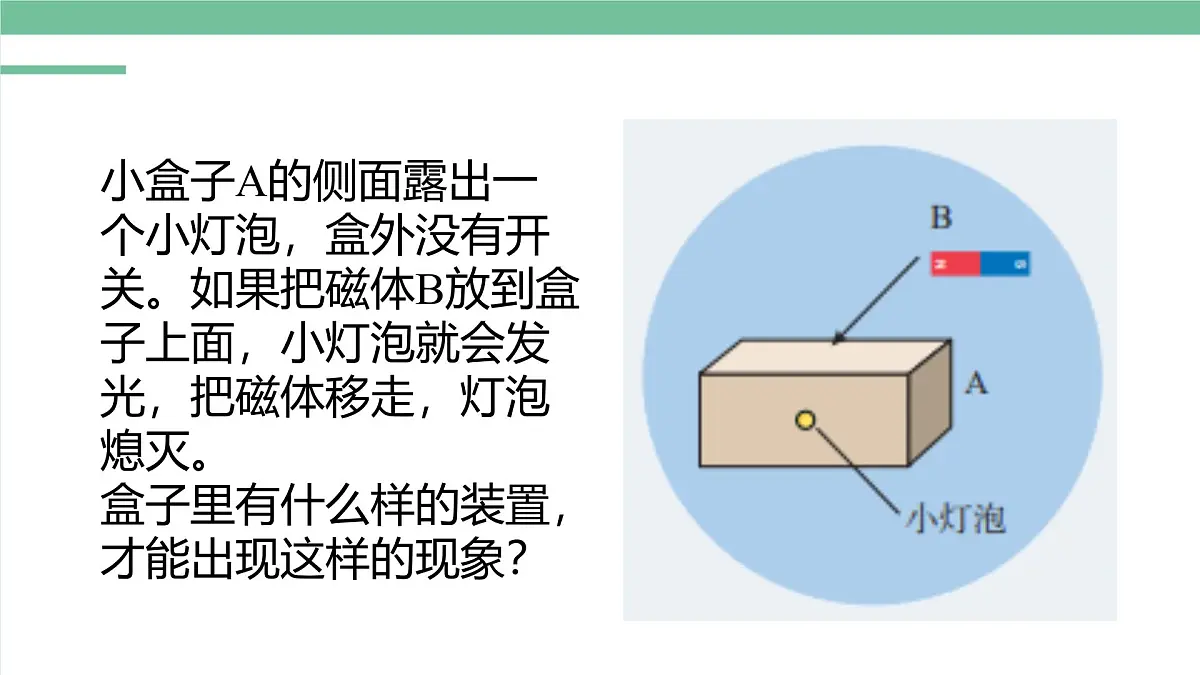

小盒子A的侧面露出一个小灯泡，盒外没有开关。如果把磁体B放到盒子上面，小灯泡就会发光，把磁体移走，灯泡熄灭。盒子里有什么样的装置，才能出现这样的现象？

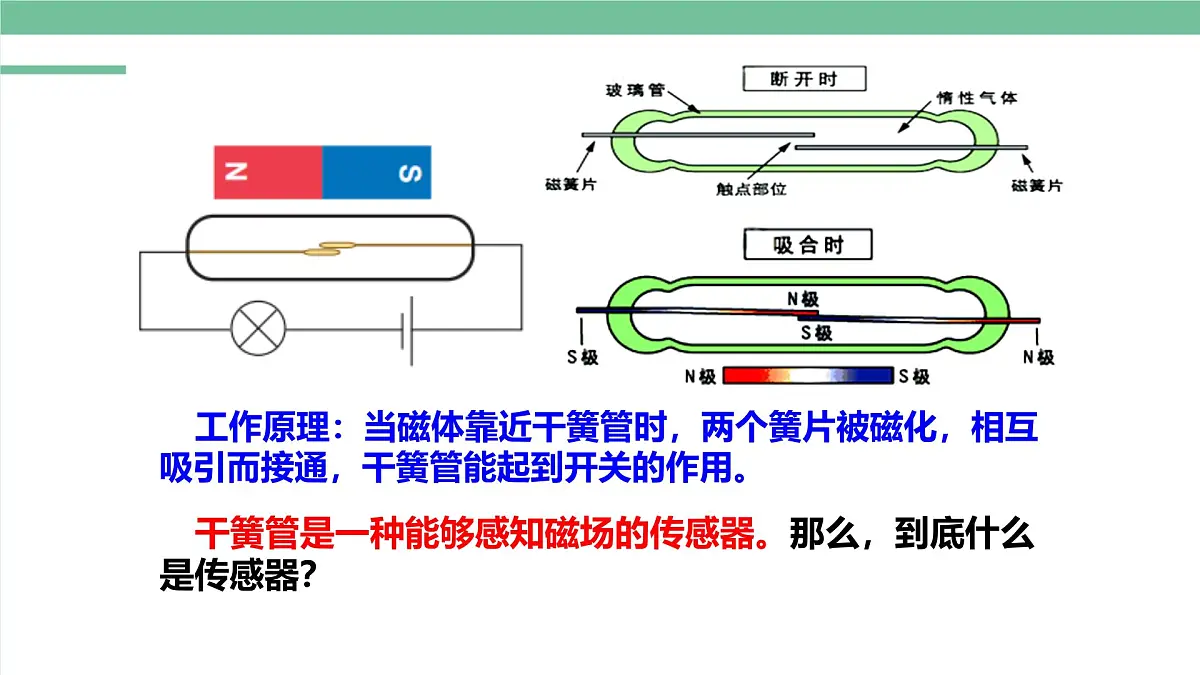

工作原理：当磁体靠近干簧管时，两个簧片被磁化，相互吸引而接通，干簧管能起到开关的作用。
干簧管是一种能够感知磁场的传感器。那么，到底什么是传感器？

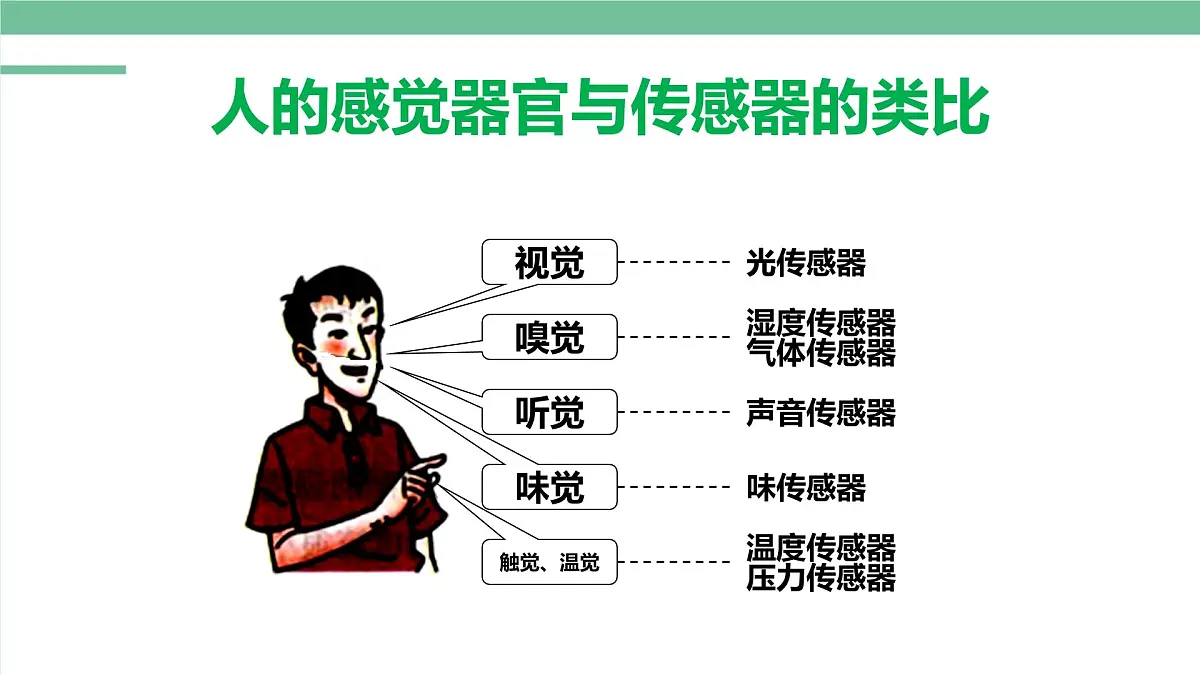

人的感觉器官与传感器的类比

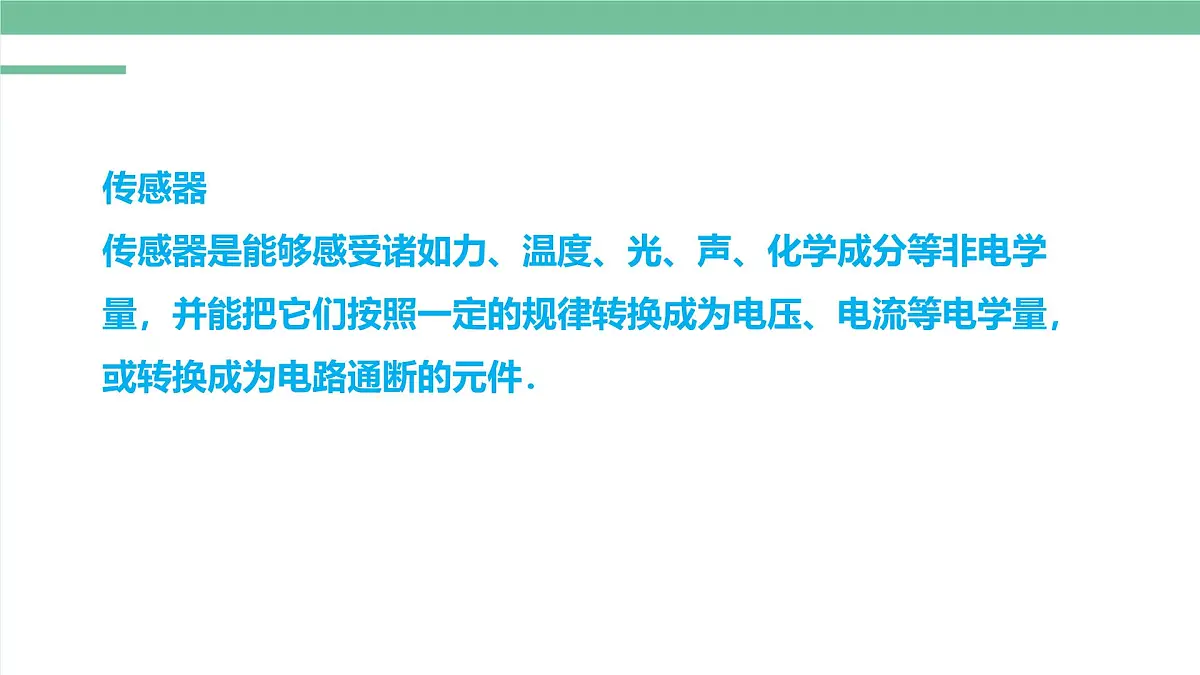

传感器传感器是能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换成为电压、电流等电学量，或转换成为电路通断的元件．

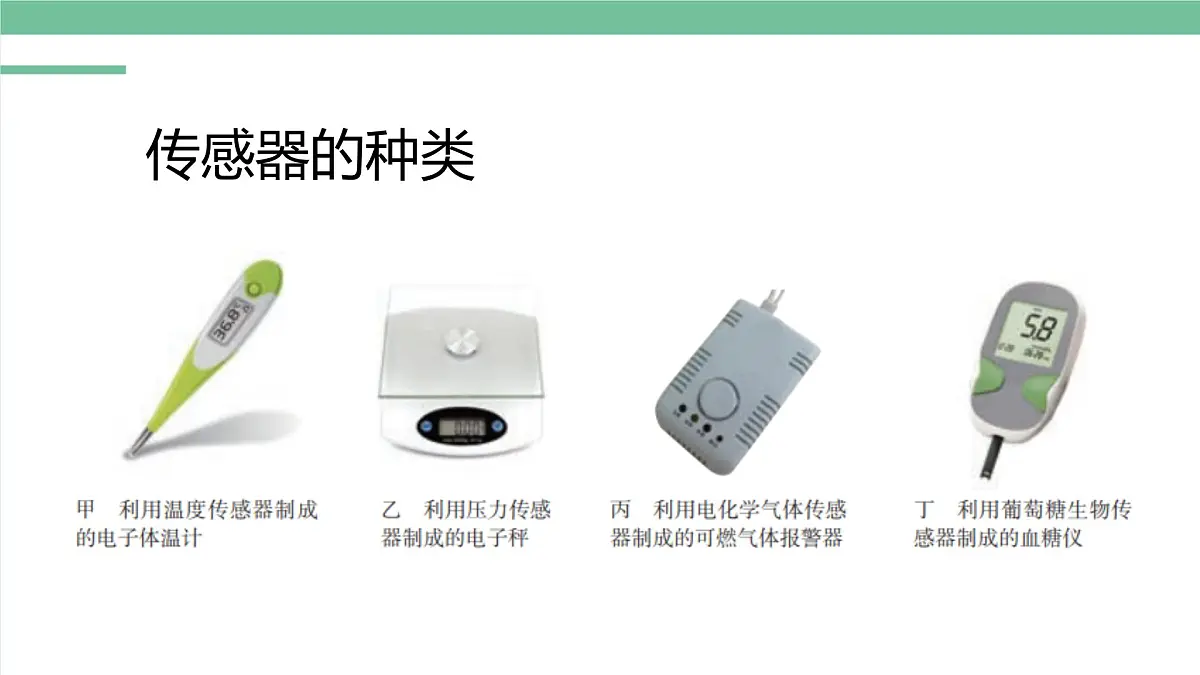

按学科分类：1、物理传感器：利用物质的物理特性或物理效应制作而成，如力传感器、磁传感器、声传感器等。2、化学传感器：利用电化学反应原理，把无机或有机化学物质的成分、浓度等转换为电信号，如离子传感器、气体传感器等。3、生物传感器：有的利用生物活性物质的选择性来识别和测定生物化学物质，如酶传感器、微生物传感器、细胞传感器等。
物理传感器根据被测量分类：声、光、压力、位移、加速度、温度等传感器；根据工作原理分类：电阻式、电容式、电感式、光电式、热电式、压电式、磁电式等传感器。
离子传感器、气体传感器
利用电化学反应原理，把无机或有机化学物质的成分、浓度等转换为电信号。
传感器的组成和应用模式　
传感器的基本部分一般由敏感元件、转换元件组成。 敏感元件是指能直接感受或响应外界被测非电学量的部分；转换元件是指能将敏感元件输出的信号直接转换成电信号的部分。它们分别完成检测和转换两个基本功能。
很多传感器的敏感元件和转换元件是二者合 一的，如热电偶、压电晶体等。
话筒是一种能够将声音信号转换为电信号的传感器。图乙是电容式话筒的组成结构示意图，话筒的振动膜片涂有薄薄的金属层，膜后相距几十微米有一个全属片（固定电极），它们构成电容器的两个极板。电容式话筒利用电容器的电容与极板间距离的关系来工作。你能根据它的工作过程说说各组成元件的作用吗?
科学漫步机器人1920 年，捷克斯洛伐克作家卡佩克在一部科幻小说中构思了一个机器人，名字叫Rbt。它可以不吃饭，却能不知疲倦地工作，展现了人类持续多年的一种愿望。
1 ,(多选)如图所示,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻。当照射光强度增大时(　　)A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大
