小盒子A 的侧面露出一个小灯泡，盒外没有开关。如果把磁体 B 放到盒子上面，灯泡就会发光，把磁体移走，灯泡熄灭。盒子里有什么样的装置，才能出现这样的现象？

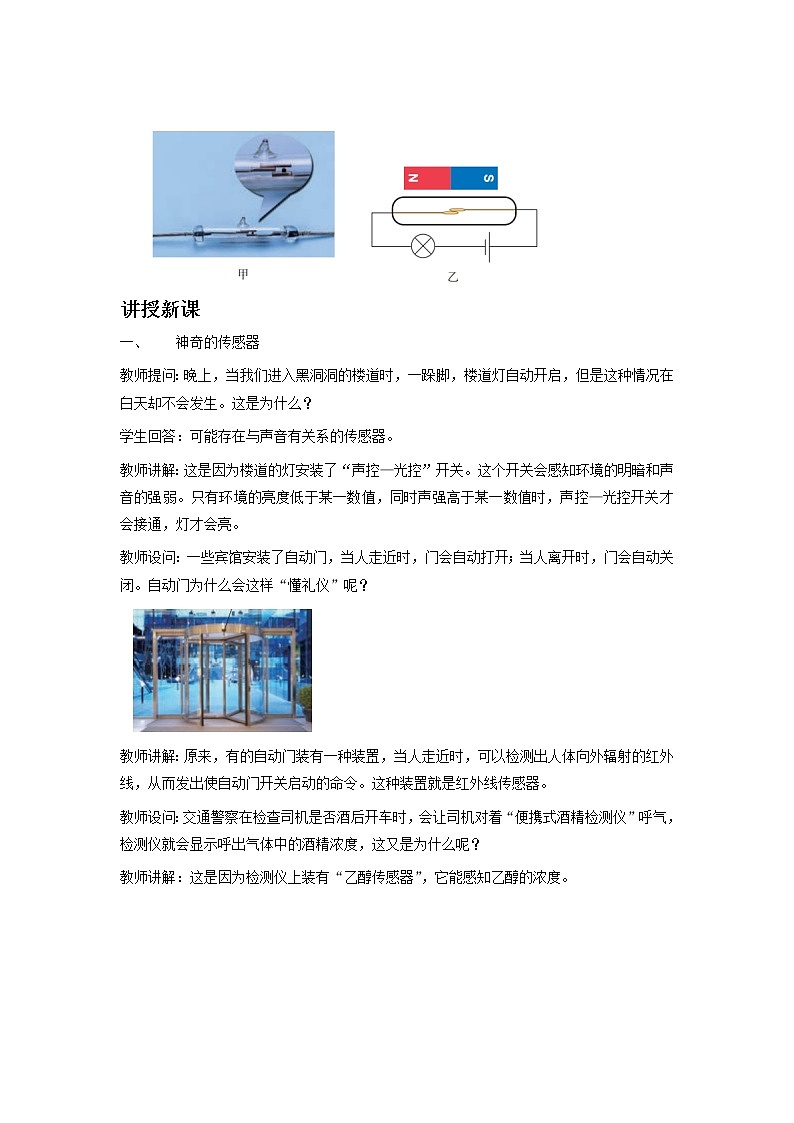

原来，小盒子中有一种叫作“干簧管”的元件（图甲），它的结构很简单，玻璃管内封入了两个软磁性材料制成的簧片。当磁体靠近干簧管时（图乙），两个簧片被磁化而接通，所以干簧管能起到开关的作用，操纵开关的是磁场这只看不见的“手”。干簧管是一种能够感知磁场的传感器。那么，到底什么是传感器？
“声控—光控”开关到M电场力做功吗？做了多少功？
晚上，当我们进入黑洞洞的楼道时，一跺脚，楼道灯自动开启，但是这种情况在白天却不会发生。这是因为楼道的灯安装了“声控—光控”开关。 这个开关会感知环境的明暗和声音的强弱。只有环境的亮度低于某一个数值，同时声强高于某一数值时，声控—光控开关才会接通，灯才会亮。
一些宾馆安装了自动门，当人走近时，门会自动打开；当人离开时，门会自动关闭。自动门为什么会这样“懂礼仪”呢？
原来，有的自动门装有一种装置，当人走近时，可以检测出人体向外辐射的红外线，从而发出使自动门开关启动的命令。这种装置就是红外线传感器。
交通警察在检查司机是否酒后开车时，会让司机对着“便携式酒精检测仪”呼气，检测仪就会显示呼出气体中的酒精浓度。这是因为检测仪上装有“乙醇传感器”，它能感知乙醇的浓度。

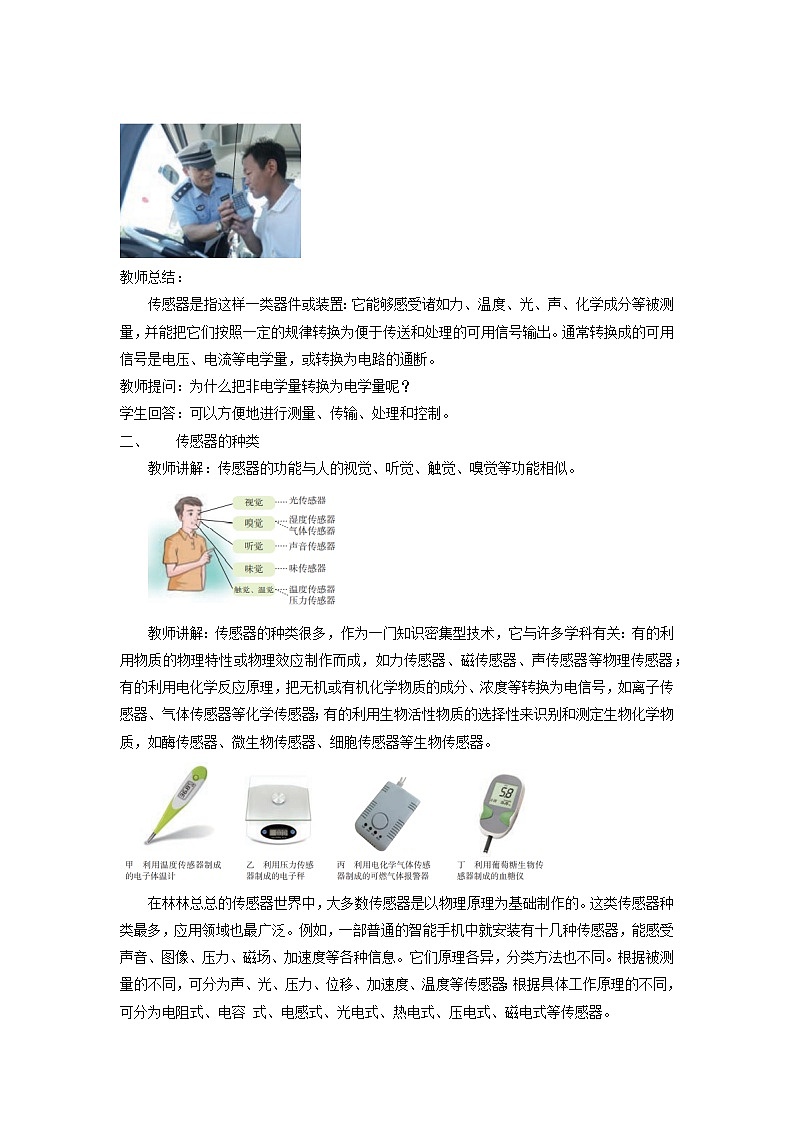

传感器是指这样一类元件：它能够感受诸如力、温度、光、声、化学成分等物理量，并能把它们按照一定的规律转换为便于传送和处理的另一个物理量(通常是电压、电流等电学量)，或转换为电路的通断。
非电学量转换为电学量的意义
把非电学量转换为电学量，可以方便地进行测量、传输、处理和控制 。
利用物质的物理特性或物理效应制作而成，如力传感器、磁传感器、声传感器等物理传感器。
2. 化学传感器
利用电化学反应原理，把无机或有机化学物质的成分、浓度等转换为电信号，如离子传感器、气体传感器等化学传感器。
3.生物传感器
利用生物活性物质的选择性来识别和测定生物化学物质，如酶传感器、微生物传感器、细胞传感器等生物传感器。
（1）根据被测 量的不同，可分为声、光、压力、位移、加速度、温度等传感器；（2）根据具体工作原理的不同，可分为电阻式、电容 式、电感式、光电式、热电式、压电式、磁电式等传感器。
4.其他分类：
5.智能手机中的部分传感器
三、传感器的组成与应用模式
（1）传感器的基本部分一般由敏感元件、转换元件组成。（2）敏感元件是指能直接感受或响应外界被测非电学量的部分；转换元件是指能将敏感元件输出的信号直接转换成电信号的部分。它们分别完成检测和转换两个基本功能。（3）如果敏感元件直接输出的是电学量，它就同时兼为转换元件。例如，热电偶、压电晶体都是这种敏感元件和转换元件二者合一的传感器。
2. 信号调整与转换电路
被测非电学量信号经敏感元件和转换元件作用后，所输出的电信号一般都比较弱，难以带动执行机构去实现控制动作，因此要通过信号调整与转换电路把这个电信号放大。如果需要远距离传送，还要把它转换成其他电信号以抵御外界干扰。
3. 传感器的应用模式
可以用指针式电表或数字屏等显示测量的数据；也可以用来驱动继电器或其他元件，来执行诸如打开管道的阀门、开通或关闭电动机等动作；还可以用计算机对获得的数据进行处理，发出更复杂的指令。概括起来，传感器应用的一般模式如图所示。
例1、非触摸式自动水龙头(自动感应水龙头)如图所示，其应用的传感器是(　　)
A．压力传感器B．光电传感器C．生物传感器D．温度传感器
解析：自动感应水龙头应用的是人体辐射红外线制成的，属于光电传感器，B项正确。答案：B
例2、(多选)如图所示的传感器可以测物体的位移大小，当接有交流电源的电路中电流表的示数变大时，说明(　　) A．物体向左运动 B．物体向右运动 C．若物体不动，可能电容器的两极板间距离变大 D．若物体不动，可能电容器的两极板间距离变小
解析：电流表的示数变大，表明电容器的电容增大，对交流的容抗减小。电容增大的原因有两个：一是电容器两极板间充入电介质，即物体向左运动；二是电容器两极板间的距离减小，故选项A、D正确。答案：AD
