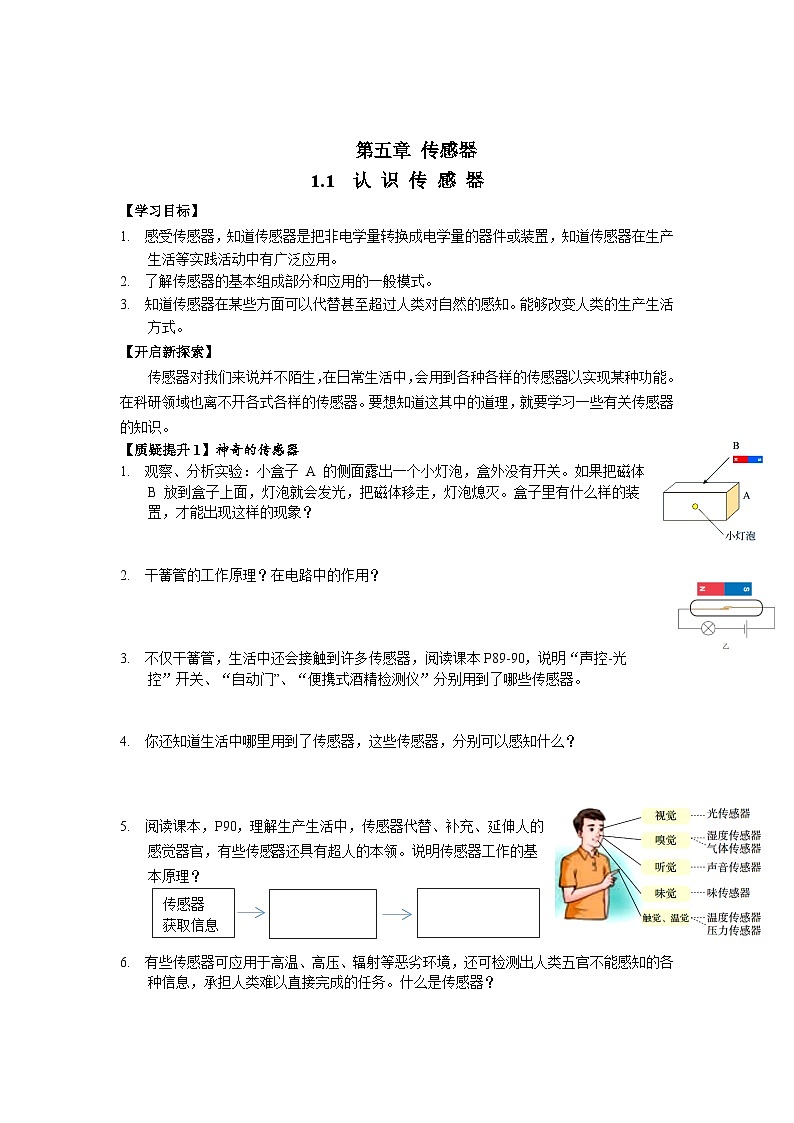

第五章  传感器

1.1  认 识 传 感 器

【学习目标】

1.  感受传感器，知道传感器是把非电学量转换成电学量的器件或装置，知道传感器在生产生活等实践活动中有广泛应用。
2.  了解传感器的基本组成部分和应用的一般模式。
3.  知道传感器在某些方面可以代替甚至超过人类对自然的感知。能够改变人类的生产生活方式。

【开启新探索】

传感器对我们来说并不陌生，在日常生活中，会用到各种各样的传感器以实现某种功能。在科研领域也离不开各式各样的传感器。要想知道这其中的道理，就要学习一些有关传感器的知识。

【质疑提升1】神奇的传感器

1.  观察、分析实验：小盒子 A 的侧面露出一个小灯泡，盒外没有开关。如果把磁体 B 放到盒子上面，灯泡就会发光，把磁体移走，灯泡熄灭。盒子里有什么样的装置，才能出现这样的现象？

2. 干簧管的工作原理？在电路中的作用？

3.  不仅干簧管，生活中还会接触到许多传感器，阅读课本P89-90，说明“声控-光控”开关、“自动门”、“便携式酒精检测仪”分别用到了哪些传感器。

4.  你还知道生活中哪里用到了传感器，这些传感器，分别可以感知什么？

5. 阅读课本，P90，理解生产生活中，传感器代替、补充、延伸人的感觉器官，有些传感器还具有超人的本领。说明传感器工作的基本原理？

6.  有些传感器可应用于高温、高压、辐射等恶劣环境，还可检测出人类五官不能感知的各种信息，承担人类难以直接完成的任务。什么是传感器？

在现代技术中，传感器（sensor）是指这样一类器件或装置：它能够       诸如力、温度、光、声、化学成分等     量，并能把它们按照一定的规律      为便于传送和处理的可用信号输出。通常转换成的可用信号是       、       等电学量，或转换为电路的        。把非电学量转换为电学量，可以很方便地进行测量、传输、处理和控制。

【质疑提升2】传感器的种类、传感器的组成与应用模式

1. 阅读课本，理解众多的传感器及传感器的分类。

（1）  传感器有的利用物质的物理特性或物理效应制作而成、有的利用电化学反应原理、有的利用生物活性物质的选择性来识别和测定生物化学物质。

（2）  传感器也可以根据被测量分类，也可以根据工作原理分类。

2.  传感器的基本部分一般由哪些元件组成？

3.  传感器应用的一般模式？并通过电容式话筒理解传感器的应用模式。

【学以致用】

1．  测量体温是新冠疫情防控的一种措施。在许多场合，使用手持测温仪测量体温，该测温仪用到的传感器通常是（  ）

A．气体传感器 B．红外线传感器

C．压力传感器 D．生物传感器

2． 机器人装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是(　　)

A．力传感器   B．温度传感器

C．光传感器   D．声音传感器

3． 位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑片P，通过电压表显示的数据，来反映物体M位移的大小x。假设电压表是理想电表，物体M不动时，滑片P位于滑动变阻器正中间位置，则下列说法正确的是（　　）

A．物体M运动时，电源内的电流会发生变化

B．物体M运动时，电压表的示数会发生变化

C．物体M不动时，电路中没有电流

D．物体M不动时，电压表没有示数

4． 如图所示为某电容式话筒的原理示意图。Q为绝缘支架，薄金属膜M和固定电极N形成一个电容器，被直流电源充电。对着话筒说话时，M振动而N可视为不动。下列说法正确的是（　　）

A．该话筒的传感器是薄金属膜M

B．传感器的敏感元件是M、N组成的电容器

C．M、N间的电压始终等于电源电压

D．传感器将声波信号转换为电容器的电容

5． 如图所示为一种呼气酒精测试仪的原理图，其中酒精气体传感器的电阻值r′的倒数与接触到酒精气体的浓度c成正比。则下列说法正确的是（　　）

A．电压表的示数无法表示浓度c的变化

B．电压表的示数越大，表示浓度c越小

C．酒精气体传感器把电信息转化成非电信息

D．当醉酒人员对传感器呼气时，电压表示数变大
