高中物理人教版 (2019)选择性必修 第二册认识传感器教学ppt课件

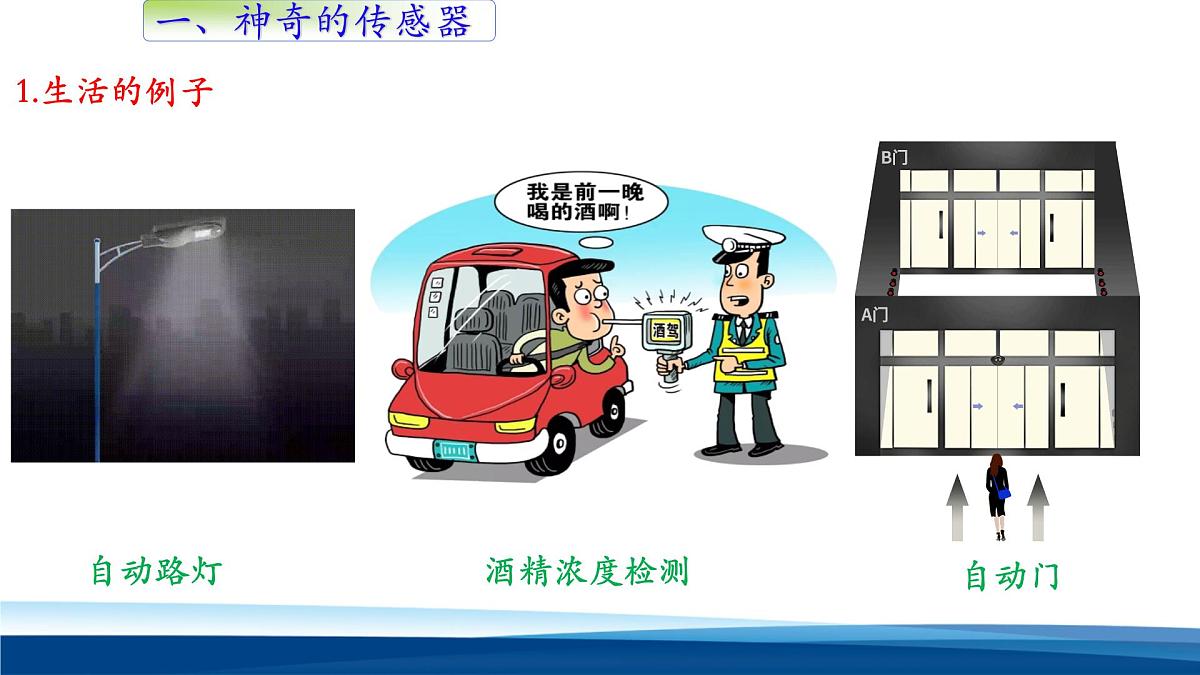

这是一份高中物理人教版 (2019)选择性必修 第二册认识传感器教学ppt课件，共21页。PPT课件主要包含了干簧管，干簧管是一种传感器，神奇的传感器，生活的例子，自动路灯，酒精浓度检测，自动门，人体与传感器，光传感器，气体传感器等内容，欢迎下载使用。

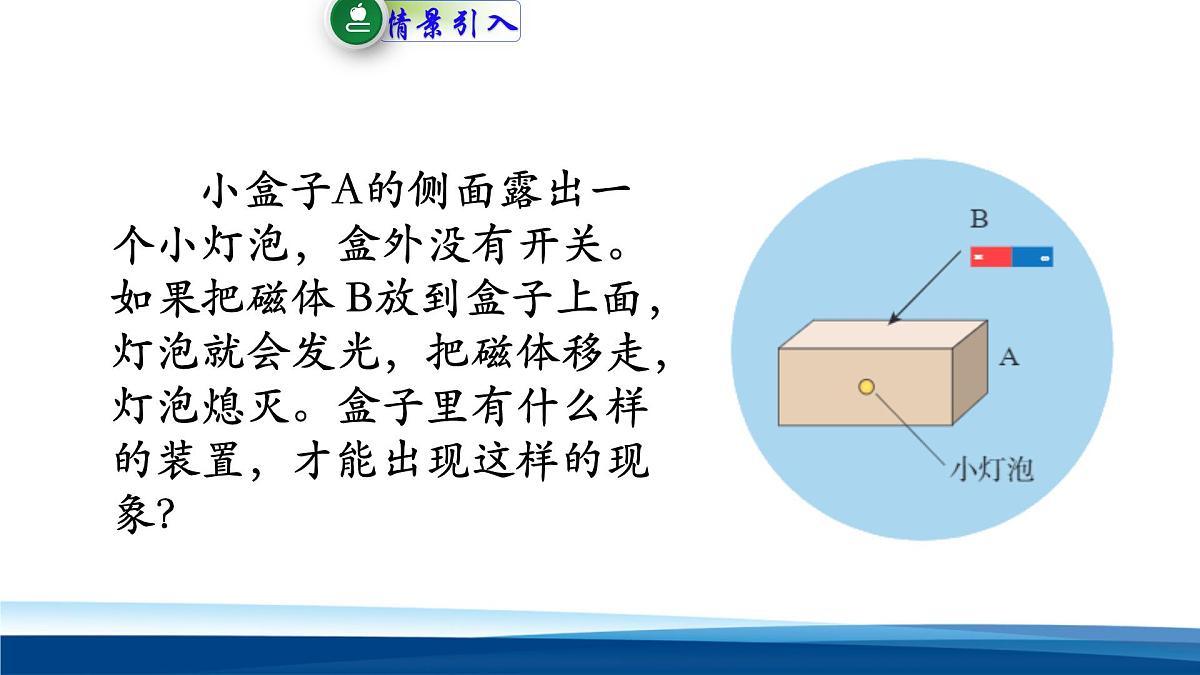

小盒子A的侧面露出一个小灯泡，盒外没有开关。如果把磁体 B放到盒子上面，灯泡就会发光，把磁体移走，灯泡熄灭。盒子里有什么样的装置，才能出现这样的现象？

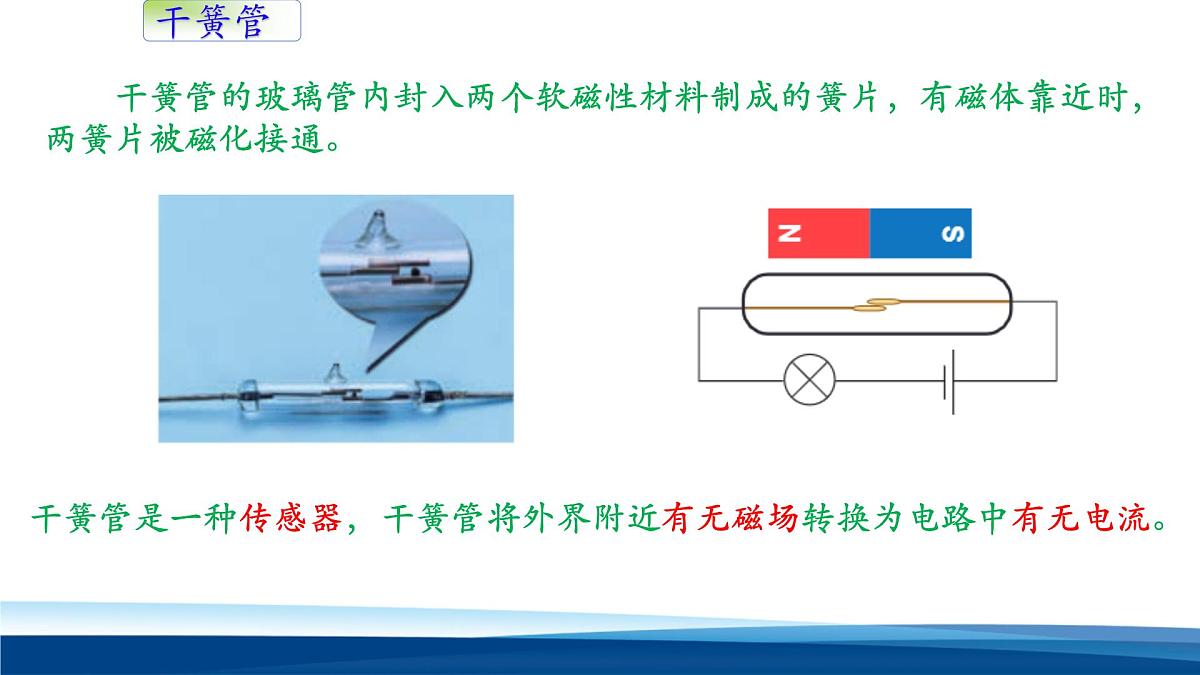

干簧管的玻璃管内封入两个软磁性材料制成的簧片，有磁体靠近时，两簧片被磁化接通。
干簧管将外界附近有无磁场转换为电路中有无电流。

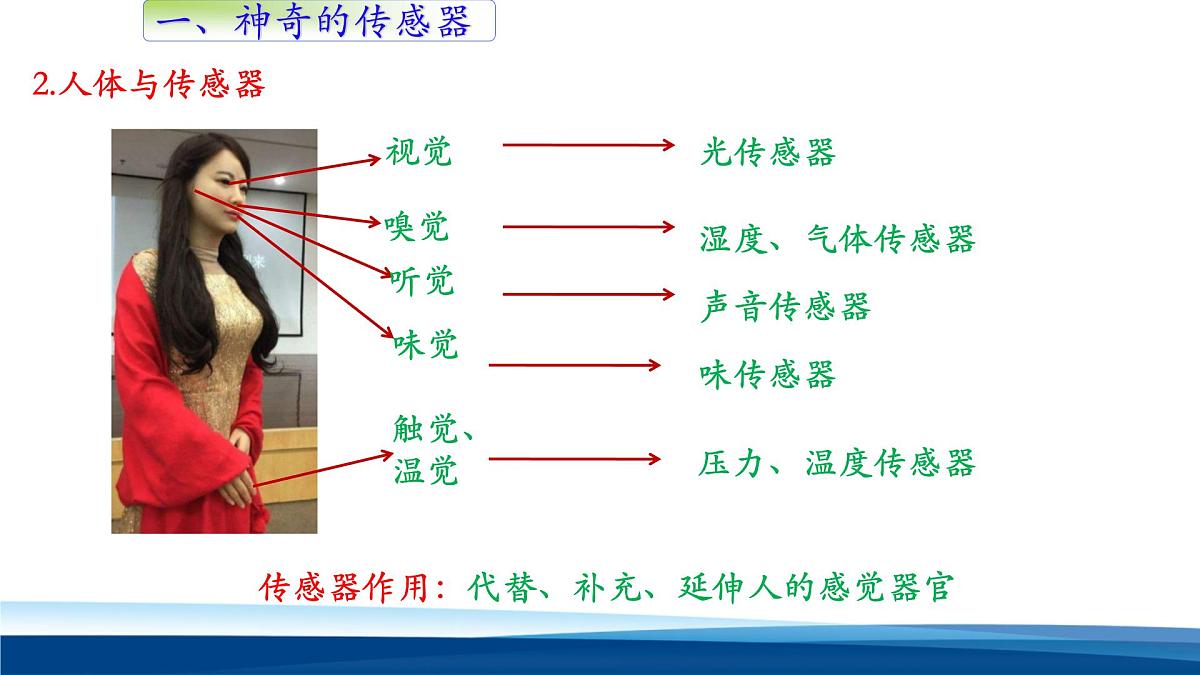

传感器作用：代替、补充、延伸人的感觉器官

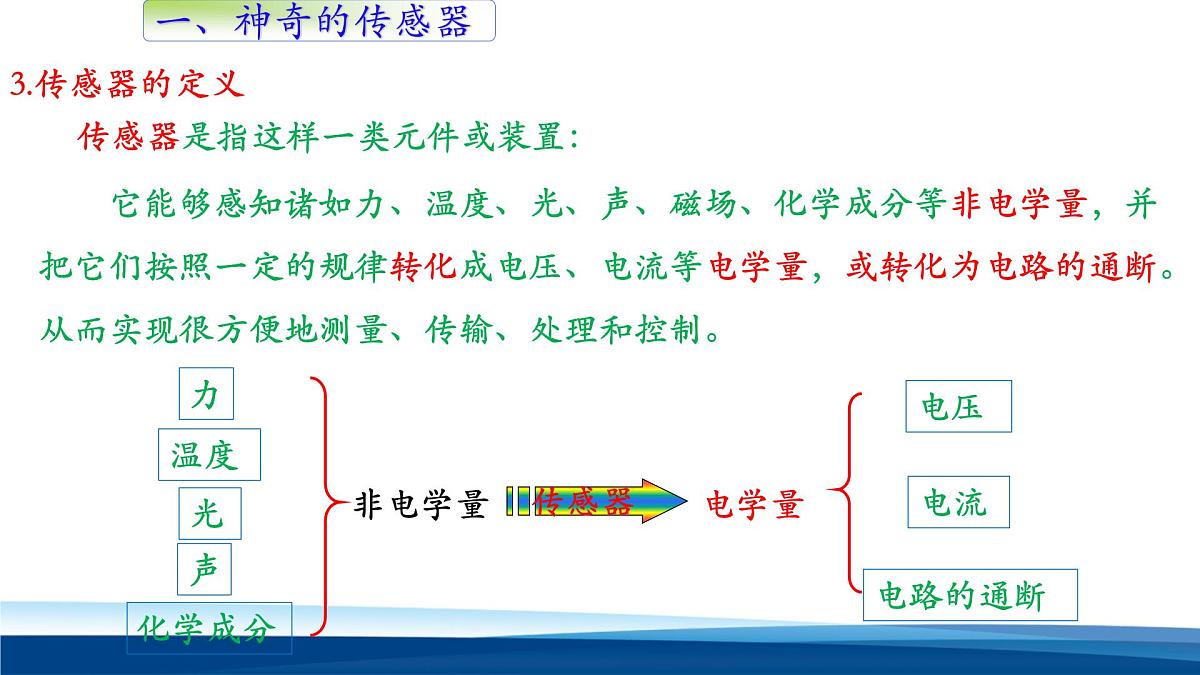

它能够感知诸如力、温度、光、声、磁场、化学成分等非电学量，并把它们按照一定的规律转化成电压、电流等电学量，或转化为电路的通断。从而实现很方便地测量、传输、处理和控制。
传感器是指这样一类元件或装置：

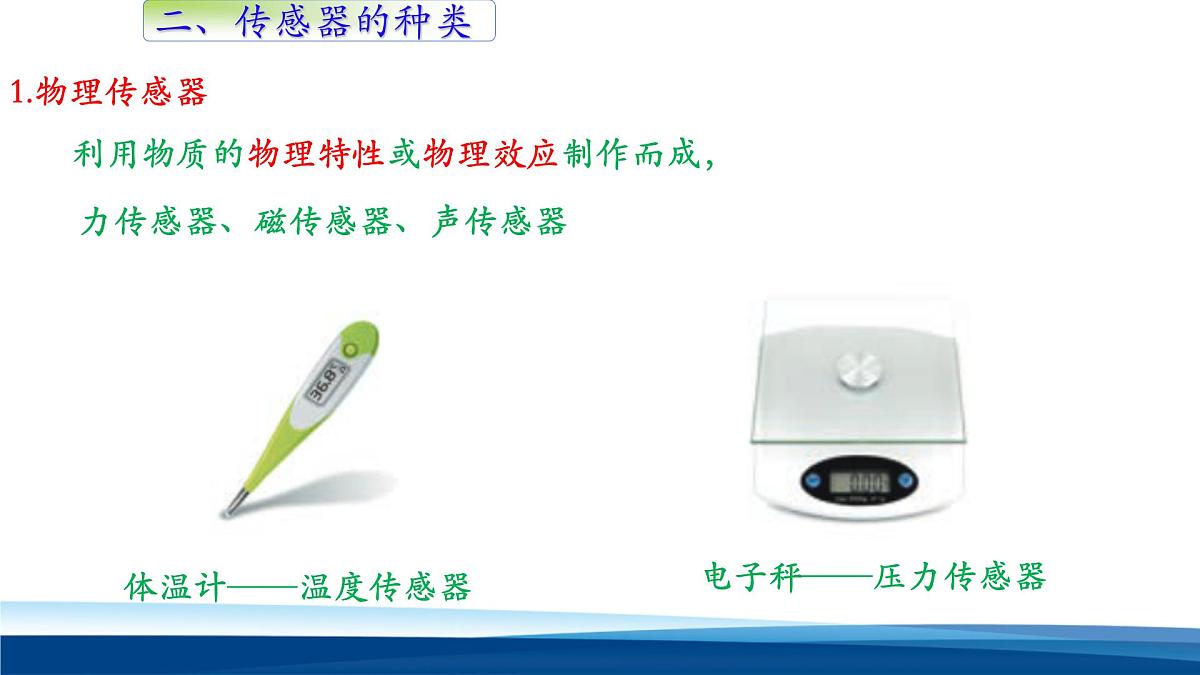

力传感器、磁传感器、声传感器
利用物质的物理特性或物理效应制作而成，

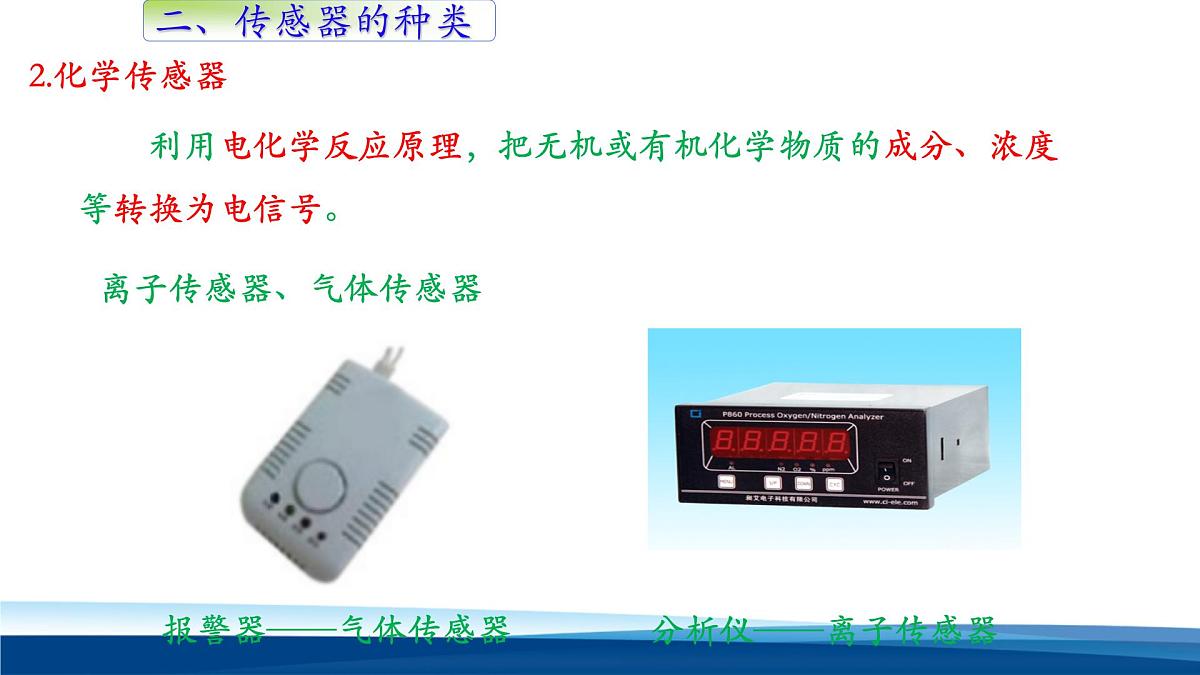

离子传感器、气体传感器
利用电化学反应原理，把无机或有机化学物质的成分、浓度等转换为电信号。
利用生物活性物质的选择性来识别和测定生物化学物质
酶传感器、微生物传感器、细胞传感器
4.智能手机的传感器与功能
传感器原理各异，分类方法也不同。根据被测量的不同，可分为声、光、压力、位移、加速度、温度等传感器；根据具体工作原理的不同，可分为电阻式、电容式、电感式、光电式、热电式、压电式、磁电式等传感器。
【例题1】办公大楼的大门能“看到”人的到来或离开而自动开和关，利用了下列哪种传感器（　　）A.生物传感器B.红外传感器C.温度传感器D.压力传感器
红外线和紫外线都属于电磁波，且红外线的波长比紫外线的长，故A错误；紫外线可用于杀菌消毒，红外线具有热效应，故B错误；额温枪能测温度是因为温度不同的人体辐射的红外线强弱不同，体温越高，人体辐射的红外线越强，故C正确；任何频率的电磁波在真空中的传播速度都相同，等于光速，故D错误。
三、传感器的组成与应用模式
1.传感器的核心部分——敏感元件、转换元件
敏感元件是指能直接感受或响应外界被测非电学量的部分——完成检测。
转换元件是指能将敏感元件输出的信号直接转换成电信号的部分——完成转换。
如果敏感元件直接输出的是电学量，它就同时兼为转换元件。
这种敏感元件和转换元件二者合一的传感器是很多的。例如，热电偶、压电晶体等都是这种形式的传感器。
显示器（指针式电表或数字屏）
【例题2】关于传感器工作的一般流程，下列说法中正确的是（　　）A.非电学量→敏感元件→转换电路→电学量→转换元件B.电学量→敏感元件→转换电路→转换元件→非电学量C.非电学量→敏感元件→转换元件→转换电路→电学量D.非电学量→转换电路→转换元件→敏感元件→电学量
传感器一定是通过非电学量转换成电学量来传递信号的，传感器工作的一般流程为：非电学量被敏感元件感知，然后通过转换元件转换成电信号，再通过转换电路将此信号转换成易于传输或测量的电学量。所以C正确，ABD错误。
话筒是一种能够将声音信号转换为电信号的传感器。图乙是电容式话筒的组成结构示意图，话筒的振动膜片涂有薄薄的金属层，膜后相距几十微米有一个全属片（固定电极），它们构成电容器的两个极板。电容式话筒利用电容器的电容与极板间距离的关系来工作。你能根据它的工作过程说说各组成元件的作用吗?
第一代机器人对外界没有感觉，只能按照编好的程序，由内部的计算机安排它的动作。
第二代机器人有了感觉，它身上安装的传感器能起到人的感官的作用。
第三代是智能机器人，是人们梦寐以求的，也是当前正在努力发展的。
1.传感器是指这样一类元件：非电学量转化电学量，或转化为电路的通断。
2.传感器的作用：方便进行测量、传输、处理和控制
4.传感器的工作原理：
3.传感器的分类：三大类物理、化学、生物传感器
1、(多选)干簧管与灯泡、电源串联，如图所示，当磁铁靠近干簧管时，我们看到，灯泡亮。在这个过程中( )A.干簧管就是一个由磁场控制的开关B.干簧管的簧片磁化为同名磁极相对的磁铁C.磁场信息转化为电信息D.电信息转化为磁场信息
2、下列生活中利用传感器把光信号变成电信号的是（　　）A．用遥控器控制电视机的开关B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭煲中控制加热和保温的温控器
解析：电视机遥控器是光传感器，将光信号变成电信号，故A正确；声控开关是声音传感器，将声音信号变成电信号，故B错误；压力传感装置将压力信号转化为电信号，故C错误；温控器是将温度信号转化为电路的通断，故D错误；
