高中物理人教版 (2019)选择性必修 第二册认识传感器课文课件ppt

这是一份高中物理人教版 (2019)选择性必修 第二册认识传感器课文课件ppt，共22页。PPT课件主要包含了传递信号的一种仪器，第1节认识传感器，传感器，①物理传感器，②化学传感器，③生物传感器，组成与应用模式，基本部分，一般模式，传感器应用的一般模式等内容，欢迎下载使用。

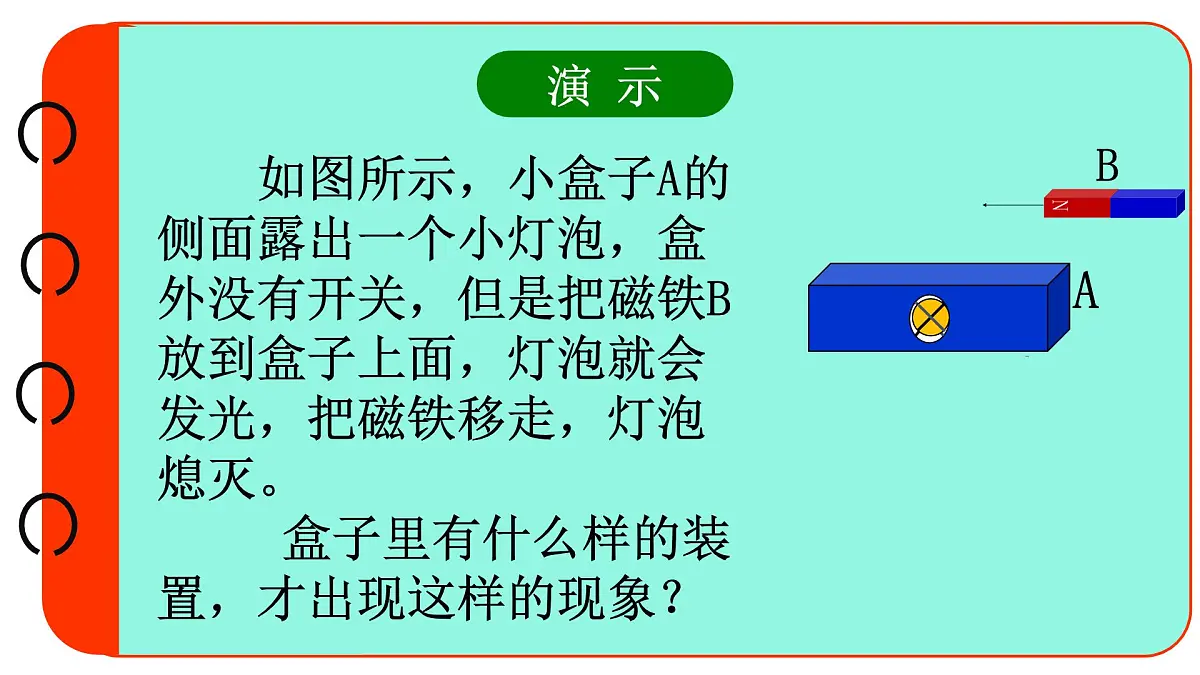

如图所示，小盒子A的侧面露出一个小灯泡，盒外没有开关，但是把磁铁B放到盒子上面，灯泡就会发光，把磁铁移走，灯泡熄灭。 盒子里有什么样的装置，才出现这样的现象？

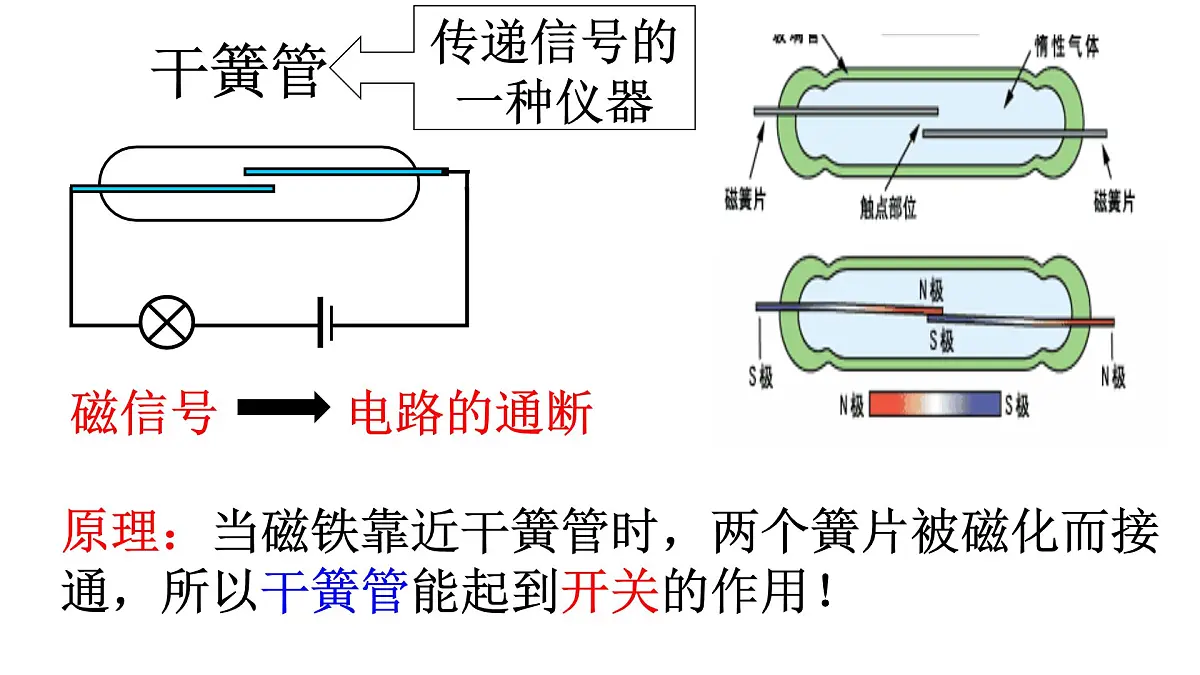

原理：当磁铁靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用！

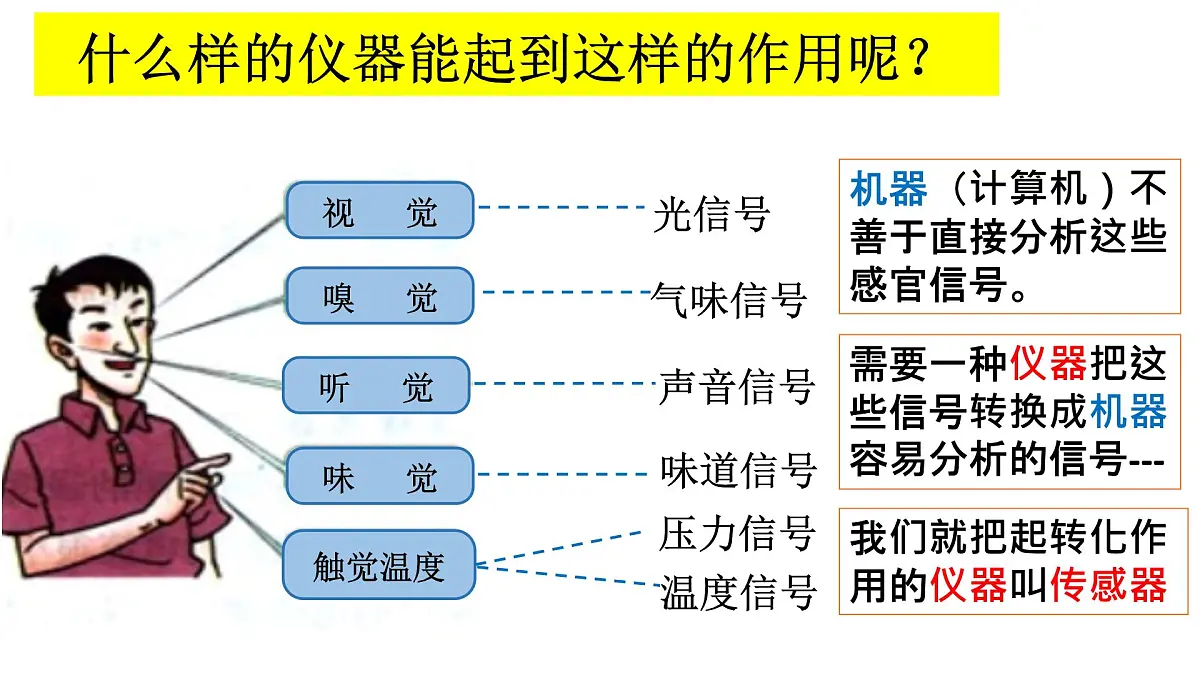

机器（计算机）不善于直接分析这些感官信号。
需要一种仪器把这些信号转换成机器容易分析的信号---
我们就把起转化作用的仪器叫传感器
什么样的仪器能起到这样的作用呢？

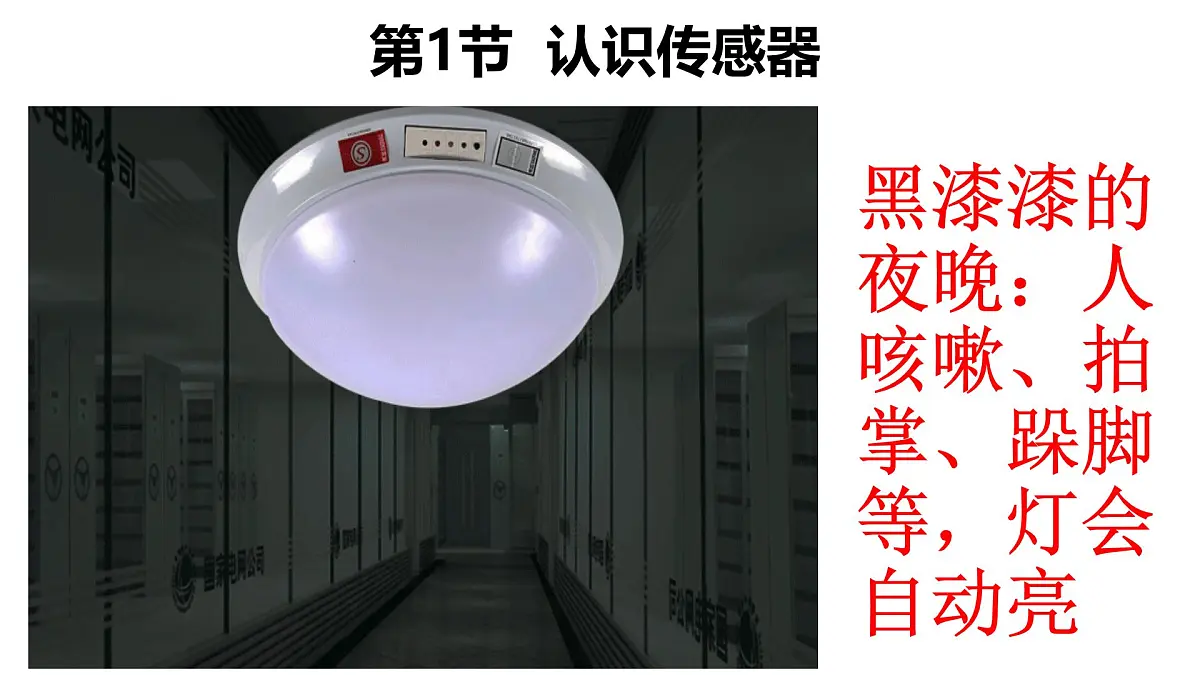

黑漆漆的夜晚：人咳嗽、拍掌、跺脚等，灯会自动亮

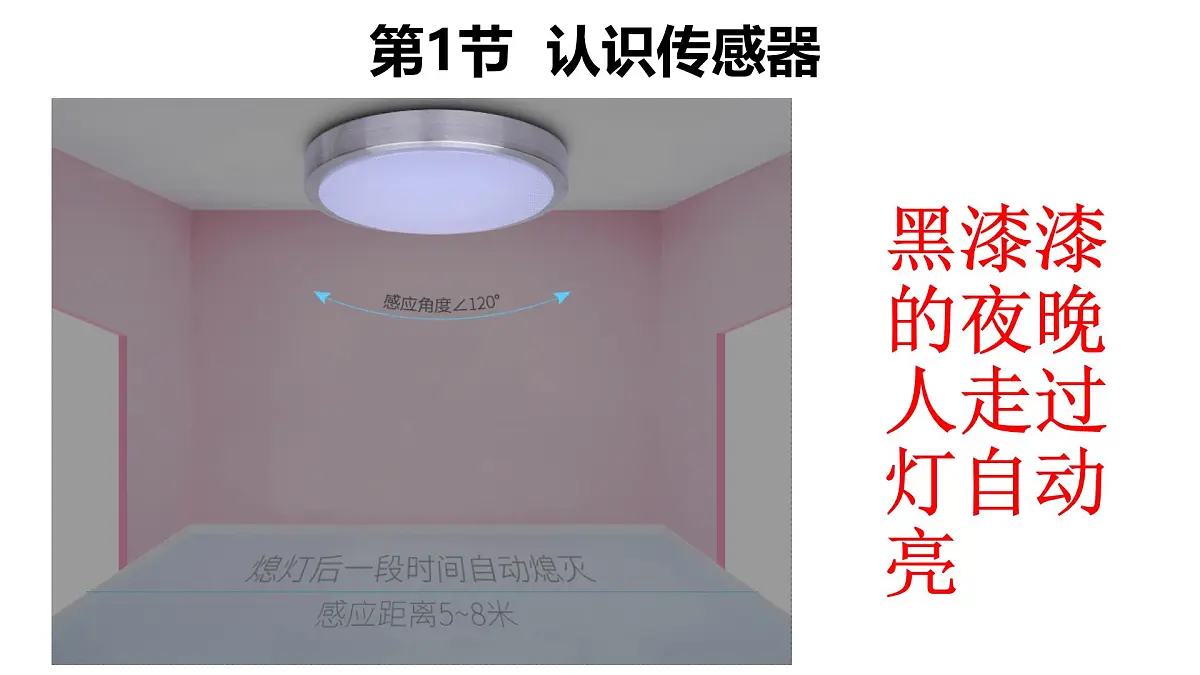

黑漆漆的夜晚人走过灯自动亮
把非电学量(如位移、速度、力、磁感应强度、温度、光、声等)按一定的规律转换为电学量(如电压、电流、电阻、电容等)的元器件.
力传感器、磁传感器、声传感器等
离子传感器、气体传感器等
酶传感器、微生物传感器、细胞传感器等
现代智能手机的各种传感器
超声波测距传感器用于避障、防坠；
视觉传感器用于物体识别和避障；
陀螺仪(加速度传感器)用于保持平衡；
速度传感器用于测量移动速度；
角度传感器用于测量机械臂的角度;
温度传感器和压力传感器用于检测环境情况;
光敏传感器用于检测、区分区域；
扫地机器人上的各种传感器
敏感元件：能直接感受或响应外界被测非电学量的部分。
转换元件：能将敏感元件输出的信号直接转换成电信号的部分。
1．传感器广泛应用在我们的生产生活中，常用的计算机键盘就是一种传感器。如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。这种计算机键盘使用的是（ ）A．温度传感器B．压力传感器C．磁传感器D．光传感器
2．传感器担负着信息采集的任务，它可以（ ）A．将力学量（如形变量）转变成电学量B．将热学量转变成电学量C．将电学量转变成光学量D．将电学量转变成力学量
3．全自动洗衣机设有多段式水位自动感应装置，该水位自动感应装置采用的传感器是（ ）A．温度传感器 B．压力传感器C．生物传感器 D．红外线传感器
