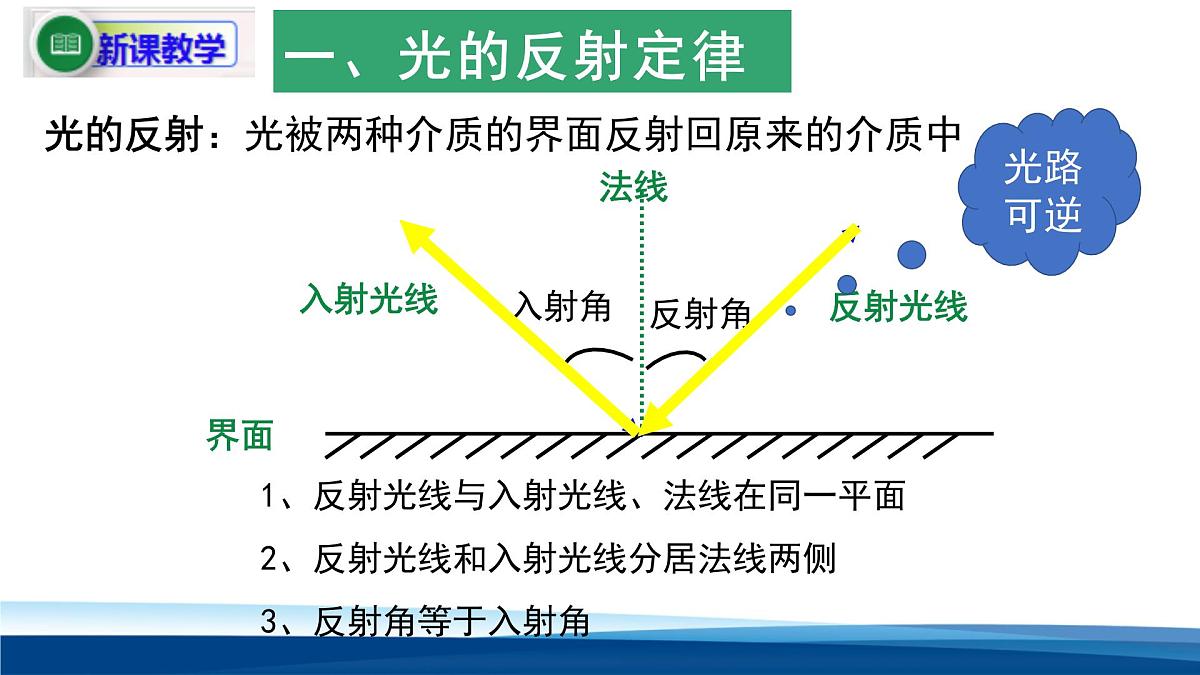

光的反射：光被两种介质的界面反射回原来的介质中
1、反射光线与入射光线、法线在同一平面2、反射光线和入射光线分居法线两侧3、反射角等于入射角
光的折射：光从一种介质斜射入另一种介质时，传播方向发生改变的现象

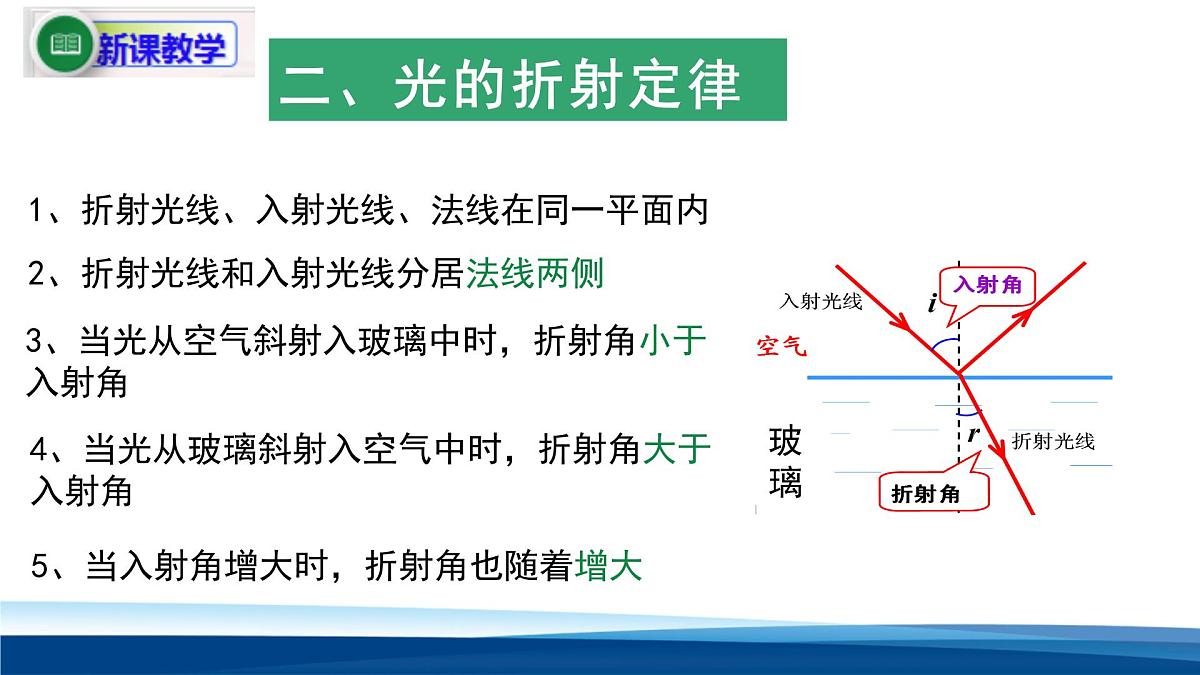

1、折射光线、入射光线、法线在同一平面内
2、折射光线和入射光线分居法线两侧
3、当光从空气斜射入玻璃中时，折射角小于入射角
4、当光从玻璃斜射入空气中时，折射角大于入射角
5、当入射角增大时，折射角也随着增大
入射角与折射角有什么定量关系呢？
1621 年，荷兰数学家斯涅耳在分析了大量实验数据后，找到了两者之间的关系，并把它总结为光的折射定律（refractin law）：
6、入射角的正弦和折射角的正弦成正比
入射光线、法线处在同一平面内，折射光线与入射光线分别位于法线的两侧；入射角的正弦与折射角的正弦成正比，即:
（1）折射现象中光路是可逆的；（2）光的传播方向:光从一种介质进入另一种介质时,传播方向一般要发生变化。并非一定变化,当光垂直界面入射时,传播方向就不发生变化。（3）光的传播速度:光从一种介质进入另一种介质时,传播速度一定发生变化,当光垂直界面入射时,光的传播方向虽然不变,但也属于折射,光传播的速度发生变化。
说明：（1）n的大小与θ1和θ2无关，与介质和入射光的频率有关，对于确定的介质，n是定值，不能说n∝sinθ1或n∝1/sinθ2，
（2）折射率无单位，任何介质的折射率皆大于1。
1.定义：光从真空射入某种介质发生折射时，入射角的正弦与折射角的正弦之比，叫做这种介质的绝对折射率，简称折射率。用符号 n 表示。
（3）折射率反映介质对光的偏折作用，n越大光线偏折越厉害。
(4)光从一种介质进入另一种介质时,折射角与入射角的大小关系不要一概而论,要视两种介质的折射率大小而定。(5)当光从折射率小的介质斜射入折射率大的介质时,入射角大于折射角,当光从折射率大的介质斜射入折射率小的介质时,入射角小于折射角。
真空的折射率为 1，空气的折射率近似为 1
正误判断(1)光从一种介质进入另一种介质时传播方向就会变化。（ ）(2)介质的密度越大,其折射率一定也越大。（ ）
(3)光从真空斜射入任何介质时,入射角均大于折射角。(4)折射定律是确定折射光线位置的规律。（ ）(5)光的折射率随入射角增大而增大。（ ）
例1.(多选)关于光的反射与折射,下列说法正确的是(　　)A.光发生反射时,光的传播方向不一定改变B.光发生反射时,光的传播方向可能偏转90°C.光发生反射时,光的传播方向一定改变D.光发生折射时,一定伴随着反射现象解析 光发生反射时,光的传播方向一定发生改变,且可以改变90°,A项错,B、C两项对;发生折射时,一定伴随着反射现象,但有反射现象,不一定有折射现象,D项对。答案 BCD
例2、光线以30°的入射角从玻璃射向空气，它的反射光线与折射光线成90°夹角，则玻璃的折射率为多少？
例3.光线以60°的入射角从空气射入玻璃中,折射光线与反射光线恰好垂直。(真空中的光速c=3.0×108 m/s)(1)画出折射光路图;(2)求出玻璃的折射率和光在玻璃中的传播速度大小;(3)当入射角变为45°时,折射角的正弦值是多大?(4)当入射角增大或减小时,玻璃的折射率是否变化?
解析 (1)由题意知入射角θ1=60°,反射角θ'=60°,折射角θ2=180°-60°-90°=30°,光路图如图所示。
(4)折射率不会变化,折射率由介质和入射光线的频率决定,跟入射角的大小无关。
比实际物体位置偏上，看起来比实际深度浅。
想一想：水下的鱼看起来比实际的深度深还是浅？
看到的气球在折射光线的反向延长线上.
在水下看水面上的物体比实际位置高还是低？
玻璃是一种透明介质，光从空气入射到玻璃的界面上会发生折射，如何把玻璃的折射率测出来？
三、实验器材 长方形玻璃砖、白纸、木板、大头针、图钉、量角器、三角板(或直尺)、铅笔。
（1）铺纸（将白纸用图钉固定在木板上）；
（2）在白纸上画一条线a作为界面，过a上的一点O（作为入射点）画法线NN′，并画AO作为入射光线；
（3）把玻璃砖放在白纸上，使它的一边与a对齐（确保O为实际入射点） ，确定玻璃砖的另一界面a′（确保出射点准确） ；
（4）在直线AO上竖直插大头针P1、P2，透过玻璃砖观察大头针P1、P2的像，调整视线让P2挡住P1的像。再在另一侧竖直插上两枚大头针P3、P4，使P3挡住P1、P2的像，P4挡住P3、P2、P1的像，记下P3、P4位置；
（5）移去大头针和玻璃砖，过P3、P4所在处作直线DC与a′交于O′（作为实际出射点），直线O′D代表沿AO方向的入射光通过玻璃砖后的传播方向；
（6）连接OO′，入射角1=∠AON ，折射角2＝ ∠N′OO′，用量角器量出入射角和折射角，求出对应的正弦值，记录在表格中；
（7）用上述方法求出入射角分别为300、450、600时的折射角，查出它们的正弦值，填入表格中；
（8）算出不同入射角时的入射角与折射角的正弦比值，最后求出几次实验的平均值为折射率.
2．图象法 以sin θ1值为横坐标、以sinθ2值为纵坐标，建立直角坐标系，如图所示。描数据点，过数据点连线得一条过原点的直线。求解图线斜率k，则 ，故玻璃砖折射率 。
六、注意事项 (1)实验时，尽可能将大头针竖直插在纸上，且P1和P2之间，P2与O点之间，P3与P4之间，P3与O′点之间距离要稍大一些。 (2)入射角θ1应适当大一些，以减小测量角度的误差，但入射角不宜太大，也不宜太小。 (3)在操作时，手不能触摸玻璃砖的光洁面。更不能把玻璃砖界面当尺子画界线。 (4)在实验过程中，玻璃砖与白纸的相对位置不能改变。 (5)玻璃砖应选用宽度较大的，宜在5 cm以上。若宽度太小，则测量误差较大。
七、误差分析 (1)入射光线和出射光线确定得不够精确，因此要求插大头针时，两大头针间距应适当大一些。 (2)入射角和折射角的测量造成误差，故入射角应适当大些，以减小测量的相对误差。
例4.某同学用插针法测定一半圆形玻璃砖的折射率,实验后留下的痕迹如图所示,设AB的长度为l1,AO的长度为l2,CD的长度为l3,DO的长度为l4,为较方便地表示出玻璃砖的折射率,只需用刻度尺测量________和________(均选填“l1”“l2” “l3”或“l4”),则玻璃砖的折射率可表示为________。
例5.学校开展研究性学习，某研究小组的同学根据所学的光学知识，设计了一个测量液体折射率的仪器，如图所示。在一圆盘上，过其圆心O作两条互相垂直的直径BC、EF，在半径OA上，垂直盘面插下两枚大头针P1、P2，并保持P1、P2位置不变，每次测量时让圆盘的下半部分竖直进入液体中，而且总使得液面与直径BC相平，EF作为界面的法线，而后在图中右上方区域观察P1、P2的像，并在圆周上插上大头针P3，使P3正好挡住P1、P2的像，同学们通过计算，预先在圆周EC部分刻好了折射率的值，这样只要根据P3所插的位置，就可以直接读出液体折射率的值，则：
(1)若∠AOF＝30°，OP3与OC的夹角为30°，则P3处所对应的折射率的值为________。(2)图中P3、P4两位置________处所对应的折射率大。(3)作AO的延长线交圆周于点K，点K处所对应的折射率的值应为________。
答案：(1)　(2)P4　(3)1
1．关于介质的折射率，下列说法正确的是（　　）A．由折射率的公式 可知，介质的折射率与入射角θ1的正弦成正比B．由折射率公式 可知，介质折射率与光在介质中的传播速度v成反比C．折射率反映的是介质本身的光学性质由介质本身及光的性质共同决定D．玻璃的折射率大于1，水的折射率小于1
2．如图所示是光线以相同的入射角从空气射入三种不同介质时的折射情况，则在三种介质中光的传播速度最小的是（　　）A．介质甲B．介质乙C．介质丙D．三种介质均一样
3．一条光线以40°的入射角从真空中射到平板透明材料上，光的一部分被反射，一部分被折射，折射光线与反射光线的夹角可能（　　）A．小于40°B．在50°~100°之间C．在100°~140°之间D．大于140°
4．如图所示，用插针法测定玻璃砖折射率的实验中，下列说法中正确的是（　　）A．若P1、P2的距离较大时，通过玻璃砖会看不到P1、P2的像B．为减少测量误差，P1、P2的连线与法线NN'的夹角应尽量小些C．为了减小作图误差，P3和P4的距离应适当取大些D．若P1、P2的连线与法线NN'夹角较大时，有可能在bb′面发生全反射
5．某同学做测定玻璃折射率实验时，用他测得的多组入射角θ1与折射角θ2作出sinθ1-sinθ2图像，如图所示，则下列判断正确的是（ ）A．他做实验时，研究的是光从空气射入玻璃的折射现象B．玻璃的折射率为0.67C．玻璃的折射率为1.5D．他做实验时，研究的是光从玻璃射入空气的折射现象
6．如图所示，单色光沿AO从空气射入水中，以O点为圆心，作两半径分别为R和r（R>r）的同心圆，大圆与入射光线相交于A，与折射光线相交于B，小圆与AO延长线相交于M，BM连线恰好和水平界面垂直，垂足为N，则下列说法正确的是（　　）A．水的折射率B．光线从空气中进入水中，频率变大了C．光线在AO段的传播时间tAO的大于在OB段的传播时间tOBD．由于数据不足，无法确定入射角和折射角的大小，故无法计算折射率
7.如图所示,一束激光垂直于AC面照射到等边玻璃三棱镜的AB面上。已知AB面的反射光线与折射光线的夹角为90°。光在真空中的传播速度为c。求:(1)玻璃的折射率;(2)激光在玻璃中传播的速度。
8.如图所示,扇形透明介质AOB的半径为R,圆心角为45°,单色光沿平行OB的方向从C点入射介质,C点到OB的距离H= ,该介质的折射率n= 。光在AB面的入射角的正弦值为(　　)
9.如图所示,一小孩站在宽6 m的河边,在他正对面的岸边有一距离河面高度为3 m的树,树的正下方河底有一块石头,小孩向河面看去,可同时看到树顶和石头两者的像,并发现两个像重合,若小孩的眼睛离河面高为1.5 m,河水的折射率为 ,试估算河水深度。
解析 树顶反射和石头折射成像的光路图如图所示
