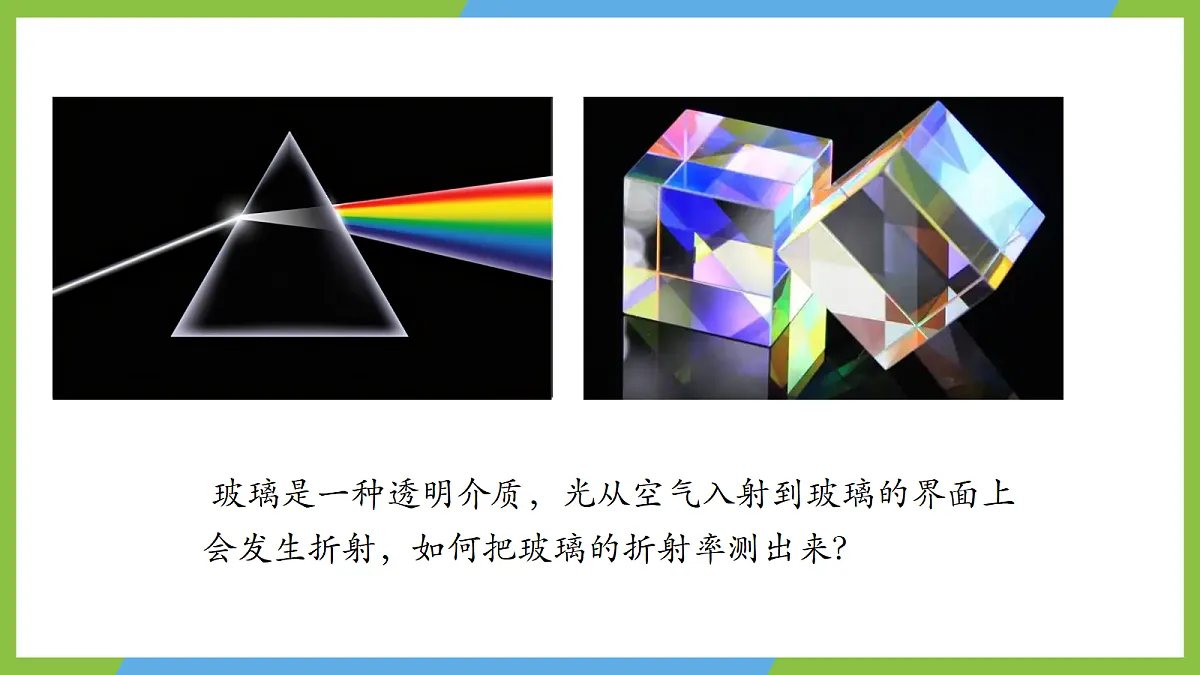

玻璃是一种透明介质，光从空气入射到玻璃的界面上会发生折射，如何把玻璃的折射率测出来？
三、实验器材长方形玻璃砖、白纸、木板、大头针、图钉、量角器、三角板(或直尺)、铅笔。

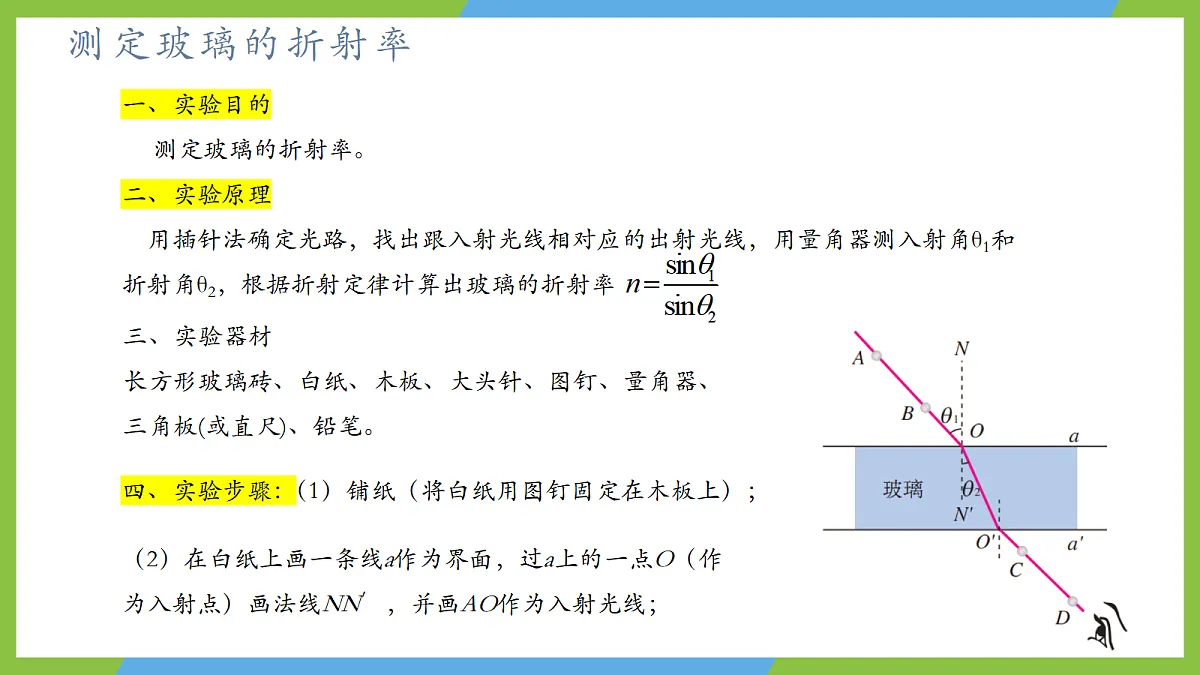

一、实验目的 测定玻璃的折射率。二、实验原理 用插针法确定光路，找出跟入射光线相对应的出射光线，用量角器测入射角θ1和折射角θ2，根据折射定律计算出玻璃的折射率
（2）在白纸上画一条线a作为界面，过a上的一点O（作为入射点）画法线NN′，并画AO作为入射光线；

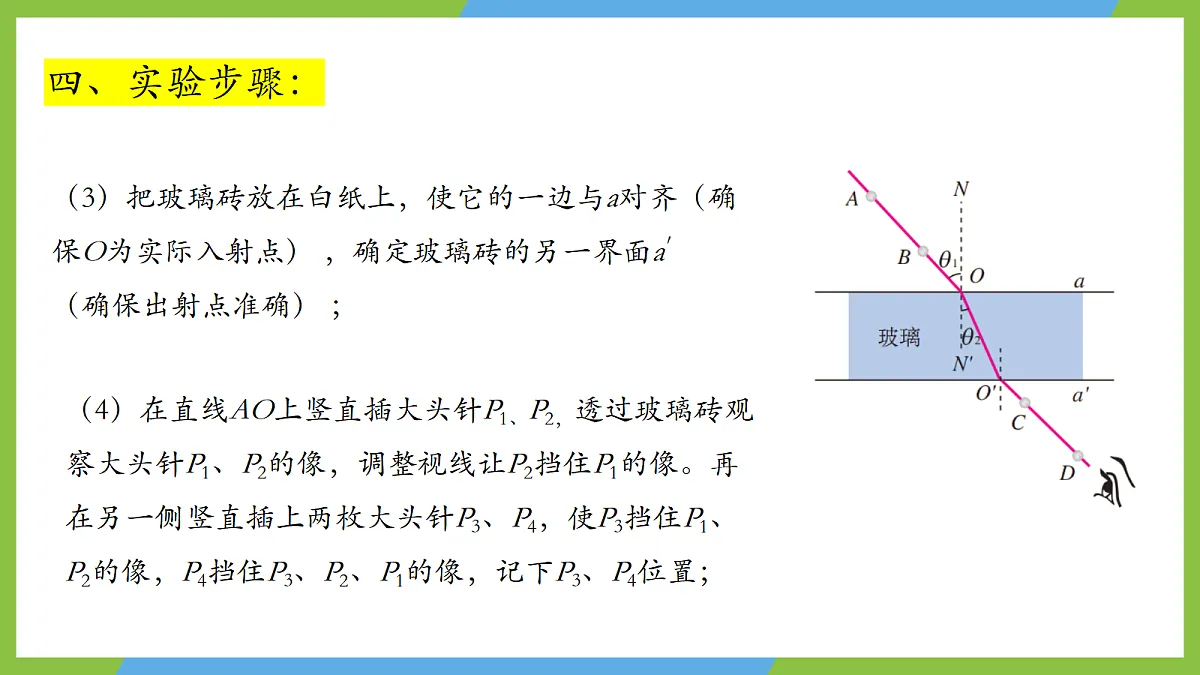

（3）把玻璃砖放在白纸上，使它的一边与a对齐（确保O为实际入射点） ，确定玻璃砖的另一界面a′（确保出射点准确） ；
（4）在直线AO上竖直插大头针P1、P2，透过玻璃砖观察大头针P1、P2的像，调整视线让P2挡住P1的像。再在另一侧竖直插上两枚大头针P3、P4，使P3挡住P1、P2的像，P4挡住P3、P2、P1的像，记下P3、P4位置；

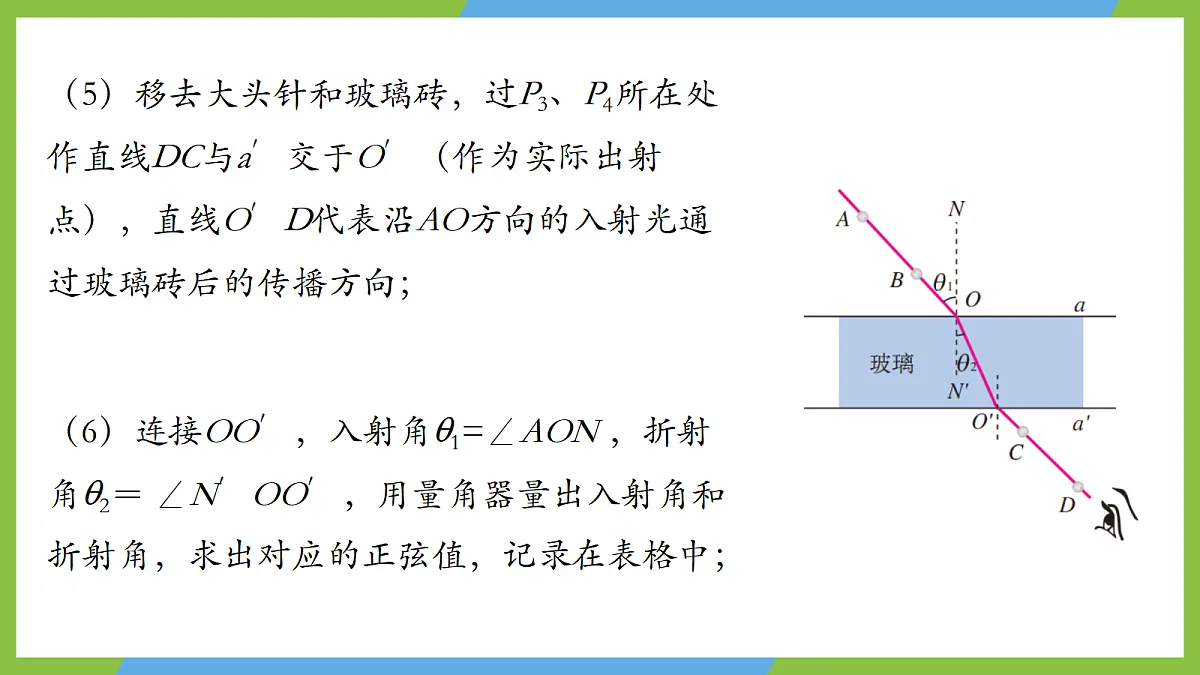

（5）移去大头针和玻璃砖，过P3、P4所在处作直线DC与a′交于O′（作为实际出射点），直线O′D代表沿AO方向的入射光通过玻璃砖后的传播方向；
（6）连接OO′，入射角1=∠AON ，折射角2＝ ∠N′OO′，用量角器量出入射角和折射角，求出对应的正弦值，记录在表格中；

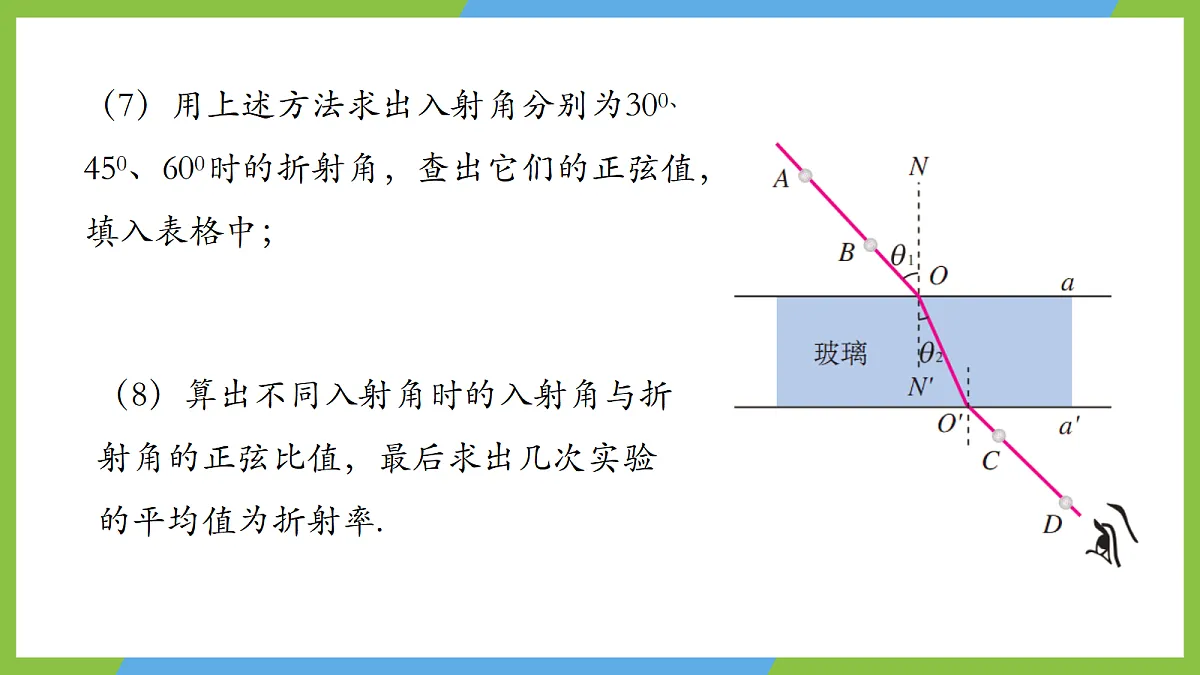

（7）用上述方法求出入射角分别为300、450、600时的折射角，查出它们的正弦值，填入表格中；
（8）算出不同入射角时的入射角与折射角的正弦比值，最后求出几次实验的平均值为折射率.
1．平均值法算出不同入射角时的比值 ，最后求出在几次实验中所测的 平均值，即为玻璃砖的折射率。
3．作图法在找到入射光线和折射光线以后，以入射点O为圆心，以任意长为半径画圆，分别与AO交于C点、OO′(或OO′的延长线)交于D点，过C、D两点分别向NN′作垂线，交NN′于C′、D′，用直尺量出CC′和DD′的长，如图所示: ，且CO＝DO，所以折射率 。
六、注意事项 (1)实验时，尽可能将大头针竖直插在纸上，且P1和P2之间，P2与O点之间，P3与P4之间，P3与O′点之间距离要稍大一些。 (2)入射角θ1应适当大一些，以减小测量角度的误差，但入射角不宜太大，也不宜太小。 (3)在操作时，手不能触摸玻璃砖的光洁面。更不能把玻璃砖界面当尺子画界线。 (4)在实验过程中，玻璃砖与白纸的相对位置不能改变。 (5)玻璃砖应选用宽度较大的，宜在5 cm以上。若宽度太小，则测量误差较大。
七、误差分析 (1)入射光线和出射光线确定得不够精确，因此要求插大头针时，两大头针间距应适当大一些。 (2)入射角和折射角的测量造成误差，故入射角应适当大些，以减小测量的相对误差。
