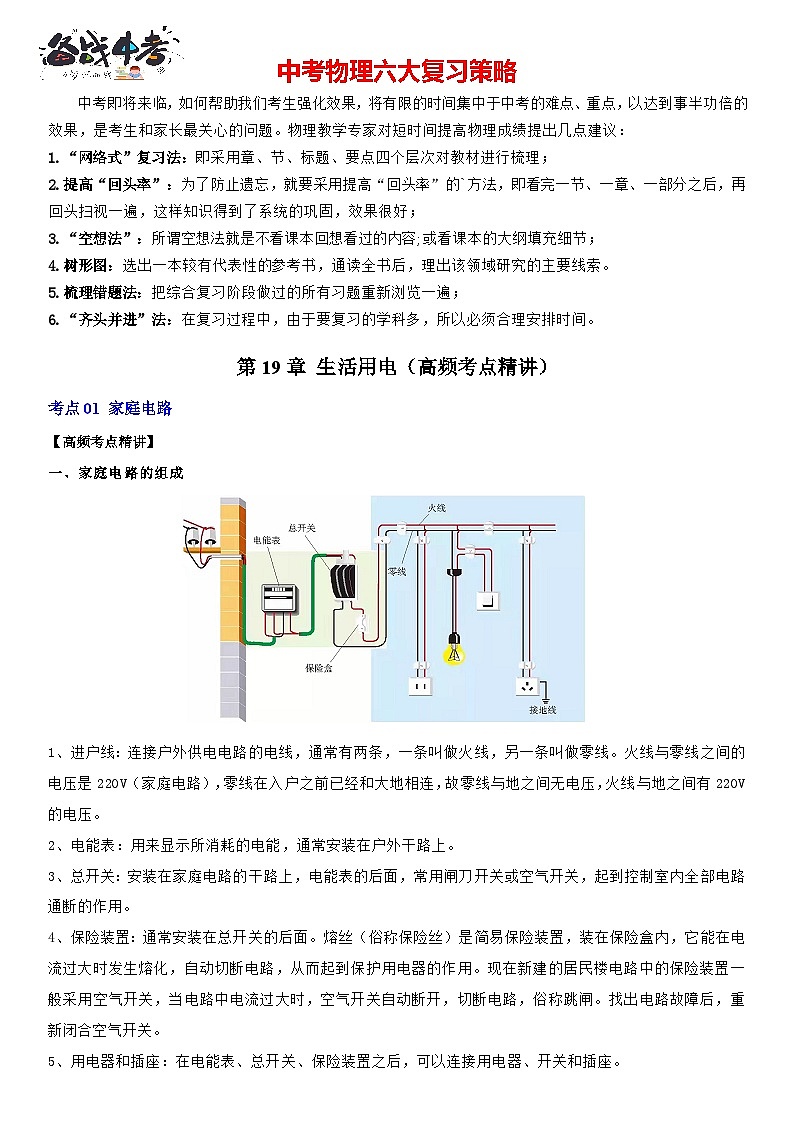

第19章 生活用电（高频考点精讲）
考点01 家庭电路
【高频考点精讲】
一、家庭电路的组成
1、进户线：连接户外供电电路的电线，通常有两条，一条叫做火线，另一条叫做零线。火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与地之间无电压，火线与地之间有220V的电压。
2、电能表：用来显示所消耗的电能，通常安装在户外干路上。
3、总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
4、保险装置：通常安装在总开关的后面。熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。找出电路故障后，重新闭合空气开关。
5、用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。

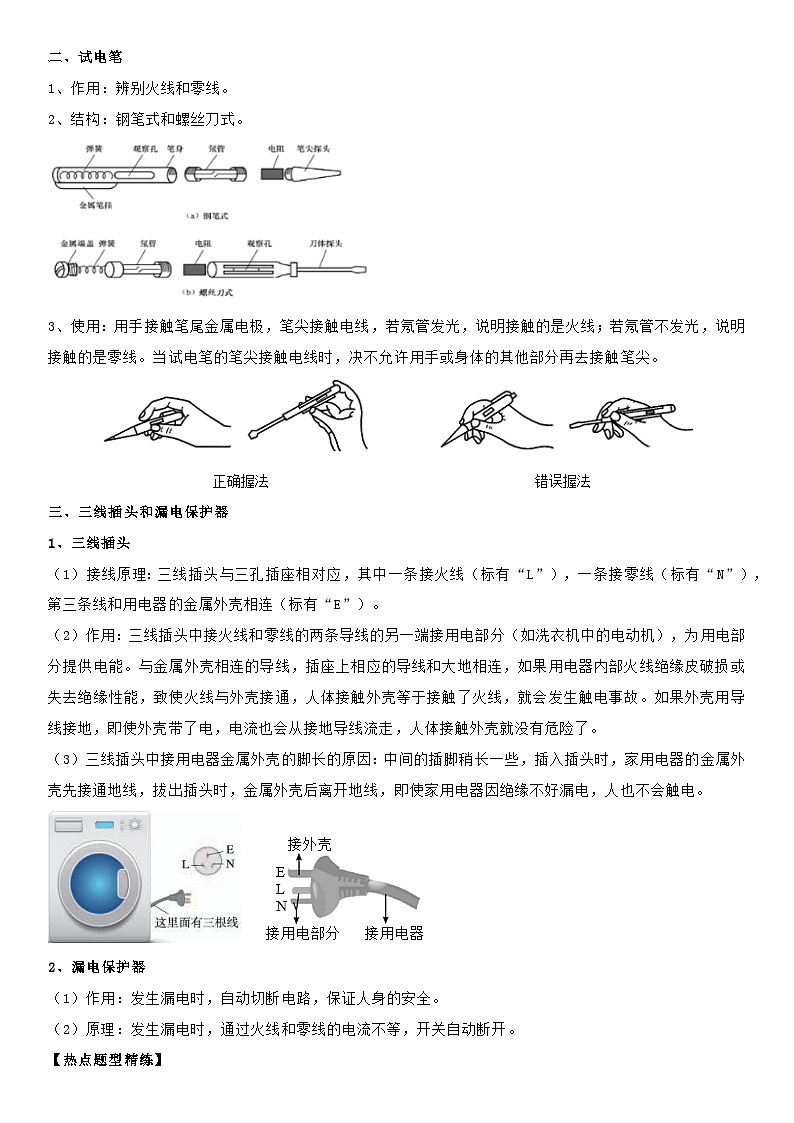

二、试电笔
1、作用：辨别火线和零线。
2、结构：钢笔式和螺丝刀式。
3、使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。

正确握法 错误握法
三、三线插头和漏电保护器
1、三线插头
（1）接线原理：三线插头与三孔插座相对应，其中一条接火线（标有“L”），一条接零线（标有“N”），第三条线和用电器的金属外壳相连（标有“E”）。
（2）作用：三线插头中接火线和零线的两条导线的另一端接用电部分（如洗衣机中的电动机），为用电部分提供电能。与金属外壳相连的导线，插座上相应的导线和大地相连，如果用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，人体接触外壳等于接触了火线，就会发生触电事故。如果外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险了。
（3）三线插头中接用电器金属外壳的脚长的原因：中间的插脚稍长一些，插入插头时，家用电器的金属外壳先接通地线，拔出插头时，金属外壳后离开地线，即使家用电器因绝缘不好漏电，人也不会触电。

2、漏电保护器
（1）作用：发生漏电时，自动切断电路，保证人身的安全。
（2）原理：发生漏电时，通过火线和零线的电流不等，开关自动断开。
【热点题型精练】

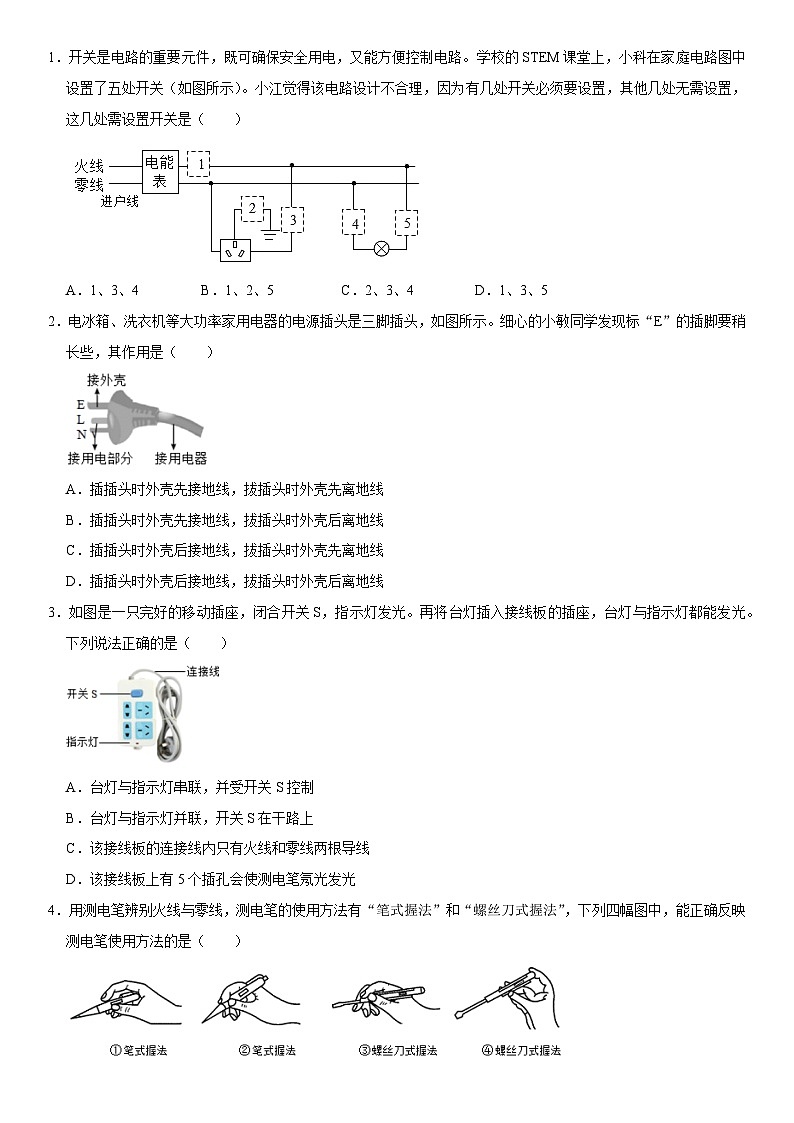

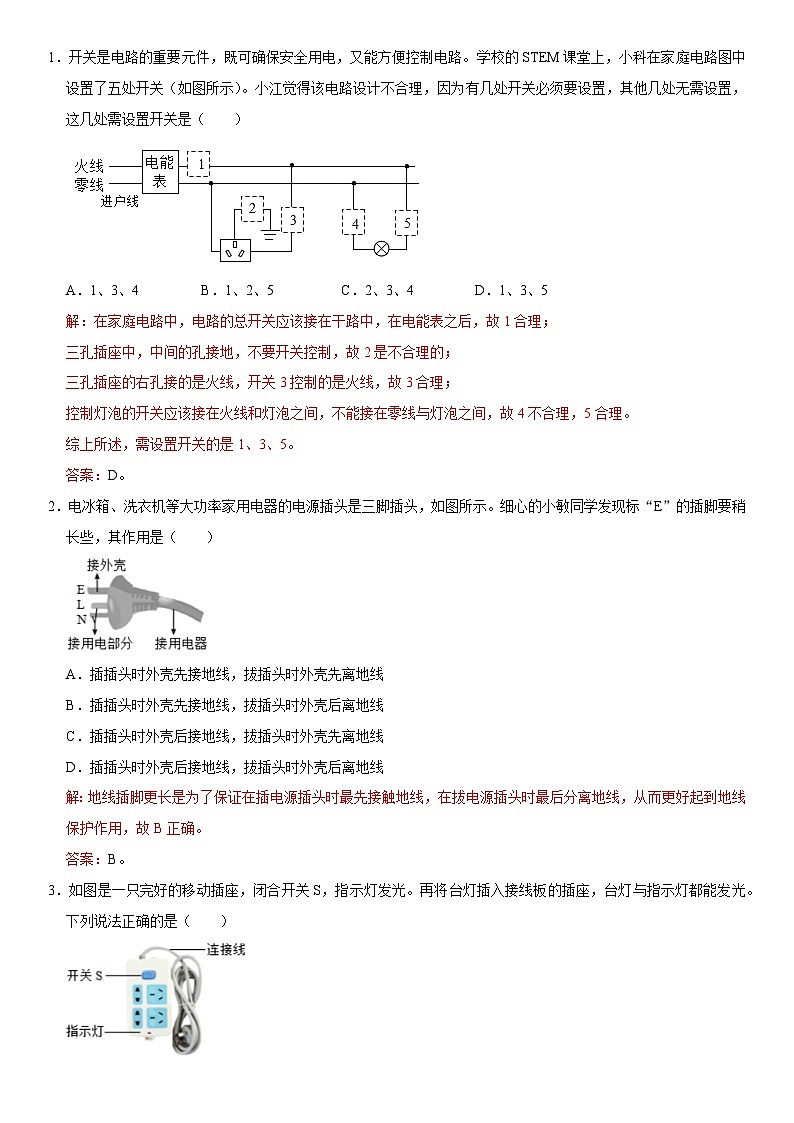

1．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须要设置，其他几处无需设置，这几处需设置开关是（ ）
A．1、3、4B．1、2、5C．2、3、4D．1、3、5
2．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（ ）
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
3．如图是一只完好的移动插座，闭合开关S，指示灯发光。再将台灯插入接线板的插座，台灯与指示灯都能发光。下列说法正确的是（ ）
A．台灯与指示灯串联，并受开关S控制
B．台灯与指示灯并联，开关S在干路上
C．该接线板的连接线内只有火线和零线两根导线
D．该接线板上有5个插孔会使测电笔氖光发光
4．用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（ ）
A．①②B．③④C．①④D．①②③④
5．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（ ）
A．L0不亮，说明该支路断路
B．L0不亮，说明该支路正常
C．L0发光呈暗红色，说明该支路短路
D．L0不亮，说明该支路短路
6．家庭电路中零线与火线之间的电压为 V，各用电器之间连接方式是 ，三线插头上端的插脚更长，是为了保证插头插入插座时用电器金属外壳先与 相连。
7．在家庭电路中电灯、插座、电视机的连接方式是 （选填“串联”或“并联”）。实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向），其中容易造成接触不良的是 （选填“甲”或“乙”）。
8．人们在使用两脚插头台灯时，往往会随意插入两孔插座中，小明将台灯（图乙）的两脚插头插入家庭电路的两孔插座（图甲）CD中（图7丙是台灯的电路图，AB表示台灯的两脚插头），连接情况是A与C孔、B与D孔连接，闭合台灯开关S1，发现灯L1不亮，电路中开关及导线良好，用试电笔测M点，氖管不发光，再测N点，氖管发光，可知台灯L1出现的是 （选填“断路”或“短路”）故障。这种插入方法，在灯泡一切正常、断开开关S1的情况下，接触台灯的N点时 （选填“会”或“不会”，下同）触电，接触台灯的M点时 触电。
9．请用笔画线表示导线，将如图所示的电灯和开关正确接入家庭电路中。
10．小明家搞装修，为了美观，想把所有电线都埋藏在墙壁里（俗称走暗线）。小明在查阅有关资料时了解到：埋在墙里的电线，要整条铺设，不能在墙壁里中途接线，否则存在安全隐患。
（1）如图甲是小明房间的照明灯泡的电路，小明同学为了安装一个插座给书桌上的台灯供电，方便晚上学习，他把家中控制电灯的开关拆下后引出两条导线，然后接上插座如图乙所示，试说明他这样做会有什么现象发生？ （写出一种现象即可）
（2）请你在图丙中画出正确安装一个插座改接后的电路简图[要求：开关仍然单独控制照明灯）；
考点02 家庭电路中电流过大的原因
【高频考点精讲】
一、电流过大的原因
1、家庭电路中用电器总功率过大
家庭电路中用电器是并联的，总功率，根据P=UI可知，当U=220V时，总功率越大，电路中的总电流越大。
2、短路
家庭电路中的火线与零线直接连通时就会造成短路。由于导线的电阻很小，根据I=U/R可知，电路中的电流会很大。
二、保险丝的作用
1、保险丝
（1）作用：电路中电流过大时，保险丝熔断自动切断电路，起到保护作用。
（2）材料：保险丝由电阻率较大，熔点比较低的铅锑合金制作的。
（3）选择：使其额定电流等于或稍大于电路中最大规定工作电流。
（4）连接：一般只接一根在火线上，且与保护的电路串联，应接在闸刀开关的下方。
（5）注意事项：不能用铜丝、铁丝代替保险丝。现在新建楼房般都采用空气开关，当电流过大时，切断电路。

2、空气开关
（1）作用：当电路中由于短路、过载等原因导致电流过大时，空气开关自动断开，切断电路，俗称跳闸。
（2）使用方法：断开后，待故障排除，再将闸刀开关合上。
（3）接线方法：单线式的只接在火线上，双线式的分别接入火线和零线。
【热点题型精练】
11．家庭电路中，下列情形可能引起熔丝熔断的是（ ）
A．插座的零线火线接反
B．试电笔笔尖接触火线
C．电器金属外壳未接地
D．同时使用多个大功率电器
12．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在 B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断。以下判断中错误的是（ ）
A．熔丝熔断时，熔丝中的电流大于 AB 间导线中的电流
B．导致熔丝熔断的原因是电路中电流过大
C．熔丝熔断，但灯泡依然完好
D．如果先在C、D间连上一根导线，再接通电源时，熔丝不会熔断
13．除夕之夜，小伟全家正在看春晚，突然家里的用电器全部停止工作，小伟发现周围人家的灯还亮着，经检查发现是自己家的保险丝熔断了。小伟爸爸维修电路的操作流程符合安全用电原则的是（ ）
A．断开开关→更换保险丝→闭合开关→查找原因
B．断开开关→查找原因→更换保险丝→闭合开关
C．断开开关→查找原因→闭合开关→更换保险丝
D．更换保险丝→断开开关→查找原因→闭合开关
14．为了安全用电，在家庭电路设计安装中使用漏电保护器。漏电保护器是在用电器发生漏电或人体触电时实施保护的装置。家庭电路漏电时，通过火线和零线的电流不相等（如图中虚线框内A、B两点电流不相等），漏电保护器中有一特殊装置（在图中虚线框内未画出）检测到该差异后，会自动切断电源，起保护作用。下图是模拟漏电的试验电路，由一只开关S和电阻R组成，闭合开关S能模拟漏电情形的连接电路是（ ）
A． B．
C． D．
15．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，对此原因描述正确的是（ ）
A．甲图中用电器过多导致电流过大
B．甲图中用电器总功率过大导致电流过大
C．乙图中灯泡电阻太小，导致电流过大
D．甲、乙两图产生电流过大的原因相同
16．小明在家开着空调看电视，电视机与空调是 （选填“串联”或“并联”），妈妈用电热水壶烧着水，还想用电饭煲煮饭时，家里的空气开关“跳闸”了，“跳闸”的原因可能是 。
17．如图所示，小明将台灯插头插入插座时，家里的空气开关跳闸了，检查发现插头处的绝缘皮已经破损，则引起此次空气开关跳闸的原因是发生了 。
18．如图是研究“引起熔丝熔断原因”的实验的一个装置，电路熔断器中的熔丝应该选用熔点 的材料做成，若在BD间增加一根导线，闭合开关，可引起熔丝熔断，熔丝熔断的原因是 。
19．阅读短文，回答问题：
漏电保护断路器
电给我们带来便利的同时也带来安全隐患，根据安全用电要求，现在，许多用户特别是新建楼房的电路中除了要安装防止电流过大的空气断路器（俗称“空气开关”）外，还必须安装如图甲所示的漏电保护断路器（俗称“漏电保护器”），它们通常安装在供电箱中。
家用漏电保护断路器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备，正常情况下，住户家中没有电流流向地面，即图乙中I3为零，进户线中流入的电流I1和流出的电流I2相等。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，I1和I2就会造成不相等，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护断路器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）漏电保护断路器实质上就是一个 （电源/用电器/开关）。
（2）家庭电路电流过大的原因有 （只需答一个原因），当家庭电路电流过大时，漏电保护断路器 （能/不能）自动切断电路。
（3）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。
（4）站在地面上的人体不小心接触了火线，如图丙所示，该人体的电阻为3000Ω，人与地面、电线等的接触电阻为2500Ω，电路中安装了规格为如图丁所示的漏电保护断路器，该漏电保护断路器 （能/不能）及时断开电路。
（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是 。
考点03 安全用电
【高频考点精讲】
一、触电类型与处理
1、家庭电路触电类型
（1）单线触电：人站在地上碰到火线；
（2）双线触电：人同时碰到火线和零线。
2、高压电路触电类型
（1）高压电弧触电：人处在高压带电体一定范围内，带电体和人之间发生放电现象.
（2）跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人靠近电线时，两脚之间有电压。
3、触电处理
（1）处理原则：迅速切断电源，注意自身安全。
（2）具体做法
①切断电源或用绝缘棒将电线挑开，尽快使触电者脱离电源。
②引发火灾时，务必先切断电源再救火。
二、安全用电
1、原则：不接触低压带电体，不靠近高压带电体。
2、预防知识
（1）不用湿手触摸开关，不用湿布擦拭正在使用的用电器。
（2）三孔插座应接地，带金属外壳的用电器用三脚插头。
（3）不要在电线上晾衣物，不在高压线附近放风筝。
【热点题型精练】
20．纯电动汽车环保节能。如图所示是电动汽车的充电桩，下列有有关说法符合安全用电要求的是（ ）
A．安装充电桩时，可以不连接地线
B．安装充电桩时，要装漏电保护器
C．有充电桩起火，应迅速浇水扑灭
D．没必要每个充电桩都要安装保险装置
21．插线板上插孔较多，使用方便，但使用不当会带来安全隐患。下列说法正确的是（ ）
A．在插线板上可以同时使用多个大功率用电器
B．充电结束取下手机后，充电器可以一直插在插线板上
C．当两个用电器同时插入插线板时两者是串联的
D．用电器的插脚与插孔中的金属片接触不良时容易引发火灾
22．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．甲图：两孔插座和三孔插座的作用是完全相同的
B．乙图：白炽灯泡的螺丝套（外壳）既可接相（火）线，也可接中性（零）线
C．丙图：站在绝缘凳上的人一只手接触相（火）线，同时另一只手接触中性（零）线，人不会触电
D．丁图：不能够用湿手摸或湿布擦与电源相连接的灯具
23．如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是（ ）
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
24．如图是某家庭电路的一部分，家中用电器都正常工作。下列正确的是（ ）
A．若断开开关S，站在地上的人接触A点或B点都不会触电
B．为防止烧坏保险丝，将保险丝用铜丝替换
C．若闭合开关S，用测电笔分别测试电路中的A、B、C、D、E、F点，以上所有的点氖管均发光
D．若CD间断路，灯泡仍能正常工作
25．家庭电路的触电事故都是人体直接或间接跟 线接触造成的。 （可以/不能）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 （会/不会）发光。
26．如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为 V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是 （选填“L”和“N”）。
27．在家庭电路中，触电事故通常是由于人们直接或间接与 （选填“火线”或“零线”）接触所造成的。如图所示，小明将台灯的两脚插头插入两孔插座AB中（图乙是台灯的电路图，CD表示台灯插头的两脚），连接情况是A与C、B与D连接。这种插入法，在断开开关情况下，手指接触台灯接点N时 （选填“会”或“不会”）触电。
28．阅读短文，回答问题
电水壶
电水壶如图甲所示，它的工作原理是：接通电源，水温上升到100℃开始沸腾，水蒸气使双金属片变形推动蒸汽开关，使电水壶在水烧开后自动断电（下次烧水需重新闭合蒸汽开关）。如蒸汽开关失效，壶内的水会被烧干，发热元件温度急剧上升，发热盘底部也有一个双金属片开关，会因热传导作用温度急剧上升，断开电源。
图乙是双金属片开关原理图，A为双金属片，由两层不同金属粘合而成，受热时二者膨胀的快慢不同。未通电或低于预定温度时，双金属片A和静片B上的触点接通，发热盘工作，当温度达到预定温度时，双金属片向左弯曲（温度越高，弯曲程度越大），电路断开。C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度。
现在很多高档的电热水壶采用了PTC加热元件。图丙是PTC材料的电阻随温度变化的关系图象。使用PTC加热元件，可防止因干烧出现着火危险。PTC加热元件的自动控制温度性能是绝对可靠的，它靠PTC的电阻变化控制温度，不是依靠触点控制。
（1）从安全用电考虑，电水壶金属外壳选用 （两/三）线插头。
（2）为保证安全，电水壶蒸汽开关与双金属片开关应 （串联/并联）连接。
（3）关于图甲电水壶中的双金属片，下列说法正确的是 。
A．双金属片受热时，金属层a比b膨胀快
B．调节旋钮C，使静片B向左弯曲，双金属片断开的温度值升高
C．蒸汽开关与发热盘底部的双金属片开关总是同时断开
D．双金属片触点频繁通断电，容易烧接在一起，水一定被烧干
（4）PTC电水壶通电后发热盘的最终温度范围应在 。
A．T0～T1 B．T1～T2 C．T2～T3 D．T3～T4
（5）PTC电水壶通电后，如图丁所示，PTC发热材料功率随时间变化的图象是 。
